Гидрораспределители ВЕ6, 1РЕ 6, 2РЕ 6 (Ду=6мм) золотниковые

Гидрораспределители ВЕ6, 1РЕ 6, 2РЕ 6  (Ду=6мм) золотниковые


Цена:
от 3000 руб.
+7 (343) 361-89-99
Электромагнитные гидрораспределители ВЕ 6, 1РЕ 6, 2РЕ 6
Производимые моделиРасходДиаметр, ДуДавление, МпаВес, кгРазмеры, смЦена, руб.
гидрораспределитель ВЕ6.573 (1РЕ6.573, ПЕ6.573)12,5-16 л/мин6321,315,5х9,5х6,42900 руб.
гидрораспределитель ВЕ6.574 (1РЕ6.574, ПЕ6.574)12,5-16 л/мин6321,315,5х9,5х6,42900 руб.
гидрораспределитель ВЕ6.14 (1РЕ6.14, ПЕ6.14)12,5-16 л/мин6321,622,6х4,4х9,03500 руб.
гидрораспределитель ВЕ6.24 (1РЕ6.24, ПЕ6.24) 12,5-16 л/мин6321,622,6х4,4х9,05000 руб.
гидрораспределитель ВЕ6.34 (1РЕ6.34, ПЕ6.34) 12,5-16 л/мин6321,622,6х4,4х9,03500 руб.
гидрораспределитель ВЕ6.44 (1РЕ6,44, ПЕ6.44)12,5-16 л/мин6321,622,6х4,4х9,03500 руб.
гидрораспределитель ВЕ6.54 (1РЕ6.54, ПЕ6.54) 12,5-16 л/мин6321,622,6х4,4х9,05000 руб.
гидрораспределитель ВЕ6.64 (1РЕ6.64, ПЕ6.64)12,5-16 л/мин6321,622,6х4,4х9,03500 руб.
гидрораспределитель ВЕ6.74-----5000 руб.
гидрораспределитель ВЕ6.84-----5000 руб.
гидрораспределитель ВЕ6.94-----5000 руб.
гидрораспределитель ВЕ6.124-----5000 руб.
гидрораспределитель ВЕ6.134-----5000 руб.
гидрораспределитель ВЕ6.154-----5000 руб.
гидрораспределитель ВЕ6.443-----5000 руб.
Электромагнит для ВЕ6-----1500 руб.
Плита к ВЕ6 . 141280 (трубн. монтаж, выход сбоку)-----2500 руб.
Плита ВЕ6-138857-----2500 руб.
Плита ВЕ6 - В6 73-11-----3000 руб.

Предназначение гидрораспределителя ВЕ6

Гидрораспределитель ВЕ6 1РЕ6 - предназначен для электрического управления направлением потока рабочей жидкости исполнительных органов гидроприводов, изменения направления, пуска и останова потока рабочей жидкости в гидравлических системах стационарных и мобильных машин. Гидрораспределитель золотниковый с электронным управлением применяется в  – станках, прессах, системах и устройствах с автоматическим и полуавтоматическим циклом работы ( ГАП, манипуляторы, станки с ЧПУ) и другие машины, работающие при температуре  окружающей среды: для исполнения ХЛ1-40 до +50ºС, для исполнения УХЛ4 и О4 от +1 до +55ºС.

Гидрораспределитель ВЕ6 с электромагнитным управлением подразделяется по следующим признакам:

  • по конструкции запорно-регулирующего элемента – золотниковые, крановые, клапанные;
  • по числу внешних гидролиний, в которых поток управляется распределителем, – двух, трех-, четырехлинейные;
  • по числу фиксированных или характерных позиций запорно-регулирующего элемента – двух-, трехпозиционные;
  • по виду управления – распределители с ручным, механическим, электрическим, гидравлическим, пневматическим и комбинированным электрогидравлическим, пневмогидравлическим управлением;
  • по способу открытия рабочего проходного сечения – направляющие и дросселирующие.

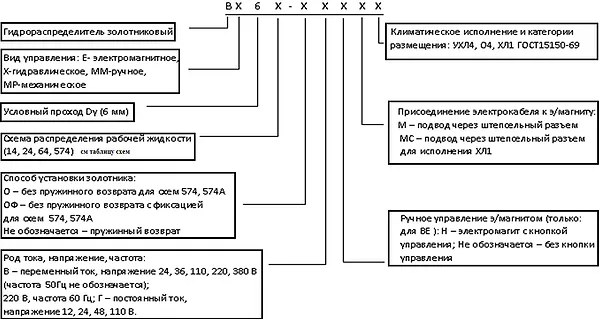

Структура условного обозначения ВЕ6

ВЕ



6



х



х



УХЛ4











Климатическое исполнение



Параметры электромагнита: В - переменный ток, напряжение 110В, 220В, частота 50 Гц, 60 Гц (не обозначается - 50 Гц), Г - постоянный ток, напряжение, В: 12, 24, 48, 110, 220



Установка положения золотника: Не указывается - пружинный возврат для всех схем; ОФ - без пружинного возврата с фиксатором для схем 573, 574, 574А; О - без пружинного возврата для схем 573, 574, 574А



См. таблицу аналогов гидравлических схем для гидрораспределителей



6 = условный проход 6 мм



ВЕ = гидрораспределитель с электромагнитным управлением


Технические характеристики

Параметр Норма
Условный проход, мм 6
Давление на входе, МПа (кгс/см2):
- номинальное 32 (320)
- максимальное 32 (320)
- минимальное 0
Максимально допустимое давление на сливе, МПа (кгс/см2): 6 (60)
Расход рабочей жидкости на линии Р-А(В), л/мин.:
а) номинальный для:
- схемы 64 и 64А 16
- схемы 14, 54, 154, 573 и 573Е с электрогидравлическим и гидравлическим 12,5
управлением
- остальных схем 32
Максимальная продолжительность включения при номинальных значениях 10
Максимальное число срабатываний гидрораспределителя в 1 ч:
- для переменного тока 7200
- для постоянного тока 15000

Принцип действия распределителей ВЕ6

Основные части гидрораспределителей ВЕ6 корпус (1), два электромагнита (2) со стороны канала А и со стороны канала В, золотник (3), а также возвратные пружины (4).

В нейтральном положении золотник (3) удерживается возвратной пружиной (4) в исходной позиции. Золотник (3) приводится в действие работающими в масле электромагнитами (2) ввёртного типа. Для обеспечения безупречной работоспособности полость электромагнита должна быть наполнена маслом.

Усилие от магнита (катушки) (2) передается с помощью толкателя (5) на золотник (3) и перемещает его из нейтральной позиции в нужное конечное положение. Благодаря этому реализуется необходимое направление движения объемного потока рабочей жидкости от P к A и от B к T или от P к B и от A к T.

После отключения электромагнита (2) золотник (3) перемещается при помощи возвратной пружины (4) в свое исходное положение. В качестве дополнительной возможности применяется ручное дублирование (6), при помощи которого можно перемещать золотник (3) без возбуждения электромагнита.

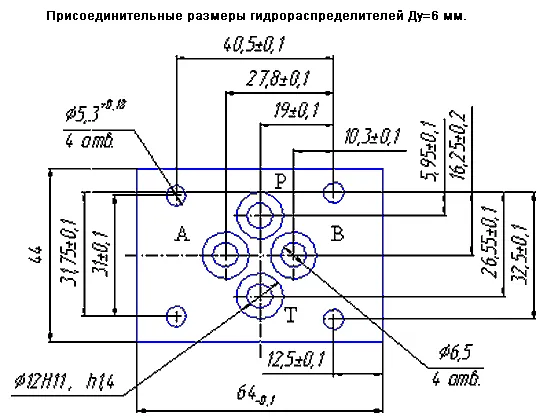

Габаритные и присоединительные размеры в мм [дюймах] гидрораспределителей ВЕ6

1.1 Магнит "a"
1.2 Магнит "b"
2. Размер для магнита со скрытым ручным дублированием
3. Размер для магнита с ручным дублированием
4. Размер для магнита без ручного дублирования
5, 6 - соединительный штекер со светодиодной индикацией (входит в комплект поставки)
9. Заводская табличка
10. Одинаковые уплотнительные кольца для каналов A, B, P, T
(Указание! Каналы расположены в соответствии со своими функциями; запрещается их менять местами или заглушать при подключении к гидросистеме)
11. Резьбовая заглушка для распределителей с одним магнитом
12. Пространство, необходимое для снятия соединительного штекера/углового соединительного штекера
13. Необходимое место для снятия катушки с гидрораспределителя
14. Контргайка, момент затяжки MA = 4+1 Нм
15. Расположение каналов согласно DIN 24340 форма A (без отверстия для фиксации), или согласно ISO 4401-03-02-0-05
16. Другая длина захвата винтом: 22 мм

  Таблица аналогов гидравлических схем для гидрораспределителей ВЕ6
