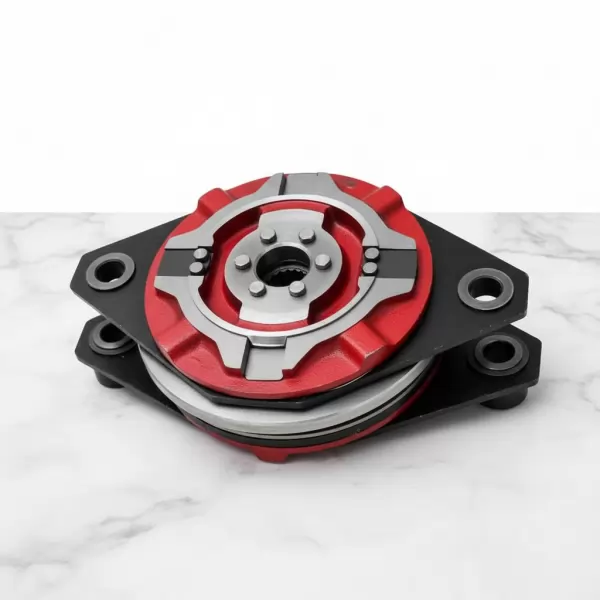

Муфта-тормоз УВ-3132, УВ-3135, УВ-3138, УВ-3141, УВ-3144, УВ-3146



Цена:
от 53350 руб.
+7 (343) 361-89-99
 +7 (343) 271-33-99
Муфта-тормоз УВ-3132, УВ-3135, УВ-3138, УВ-3141, УВ-3144, УВ-3146
Производимые моделиВес, кгРазмеры, смЦена, руб.
Муфта-тормоз УВ3132 фрикционная 3741*26,5*15,170000 руб.
Муфта-тормоз УВ3135 фрикционная 5348*30*15,778000 руб.
Муфта-тормоз УВ3138 фрикционная 8055*36,5*16,888000 руб.
Муфта-тормоз УВ3141 фрикционная 12666*46,5*18133000 руб.
Муфта-тормоз УВ3144 фрикционная 21076*55*21167000 руб.
Муфта-тормоз УВ3146 фрикционная 25586*64*22,5330000 руб.
 Запчасти: Диск тормозной муфты тормоз УВ3132 (3 шт.компл.) УВ3132-00Б-009 --18880 руб.
Запчасти: Диск тормозной муфты тормоз УВ3135 (3 шт.компл.) УВ3135-00Б-009--20400 руб.
Запчасти: Диск тормозной муфты тормоз УВ3138 (3 шт.компл.) УВ3138-00Б-009--27300 руб.
Запчасти: Диск тормозной муфты тормоз УВ3141 (3 шт.компл.) УВ3141-00Б-009 --47716 руб.
Запчасти: Диск тормозной муфты тормоз УВ3144 (3 шт.компл.) УВ3144-00Б-009--52235 руб.
Запчасти: Диск тормозной муфты тормоз УВ3146 (3 шт.компл.) УВ3146-00Б-009--69800 руб.
Запчасти: Диск зубчатый муфты УВ3132 УВ3132-00Б-406--5000 руб.
Запчасти: Диск зубчатый муфты УВ3135 УВ3135-00Б-406--5900 руб.
Запчасти: Диск зубчатый муфты УВ3138 УВ3138-00Б-406--6900 руб.
Запчасти: Диск зубчатый муфты УВ3141 УВ3141-00Б-406--12000 руб.
Запчасти: Диск зубчатый муфты УВ3144 УВ3144-00Б-406--15000 руб.
Запчасти: Диск зубчатый муфты УВ3146 УВ3146-00Б-406--25000 руб.
Запчасти:  Диск опорный (гайка) муфты УВ3132 УВ3132-00Б -105--6000 руб.
Запчасти: Диск опорный (гайка) муфты УВ3135 УВ3135-00Б -105--6300 руб.
Запчасти: Диск опорный (гайка) муфты УВ3138 УВ3138-00Б -105--7500 руб.
Запчасти: Диск опорный (гайка) муфты УВ3141 УВ3141-00Б -105--13500 руб.
Запчасти: Диск опорный (гайка) муфты УВ3144 УВ3144-00Б -105--23400 руб.
Запчасти: Диск опорный (гайка) муфты УВ3146 УВ3146-00Б -105--32000 руб.
Запчасти: Диск (промежут) муфты УВ3132 УВ3132-00Б-407 --4900 руб.
Запчасти: Диск (промежут) муфты УВ3135 УВ3135-00Б-407 --5300 руб.
Запчасти: Диск (промежут) муфты УВ3138 УВ3138-00Б-407 --6300 руб.
Запчасти: Диск (промежут) муфты УВ3141 УВ3141-00Б-407 --7200 руб.
Запчасти: Диск (промежут) муфты УВ3144 УВ3144-00Б-407 --13500 руб.
Запчасти: Диск (промежут) муфты УВ3146 УВ3146-00Б-407 --23000 руб.

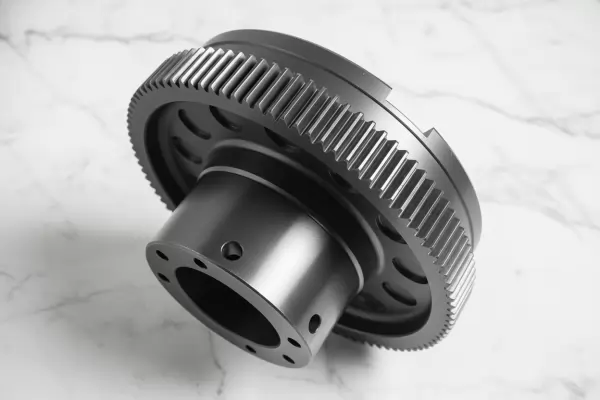

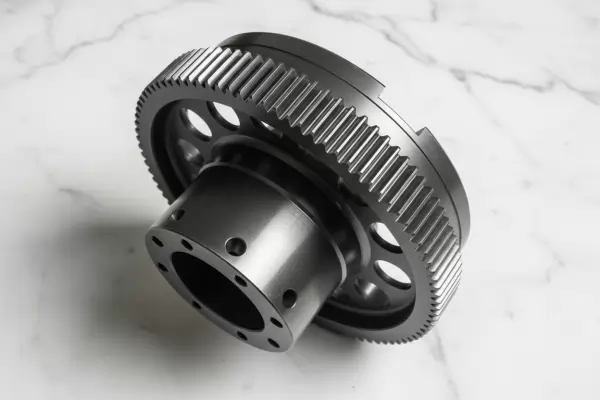

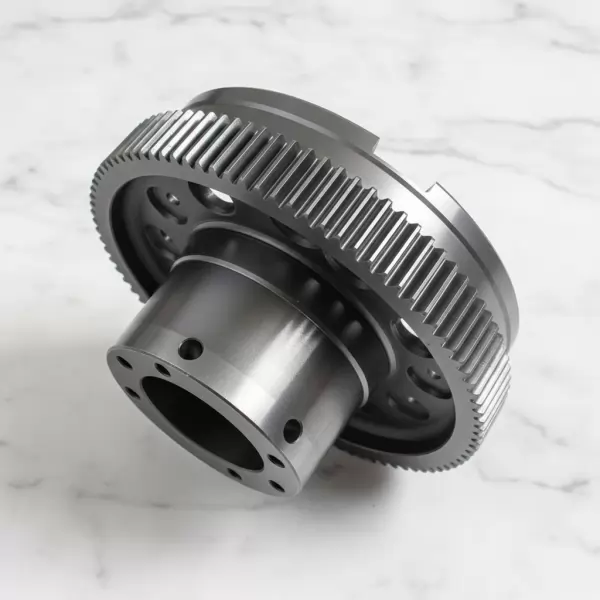

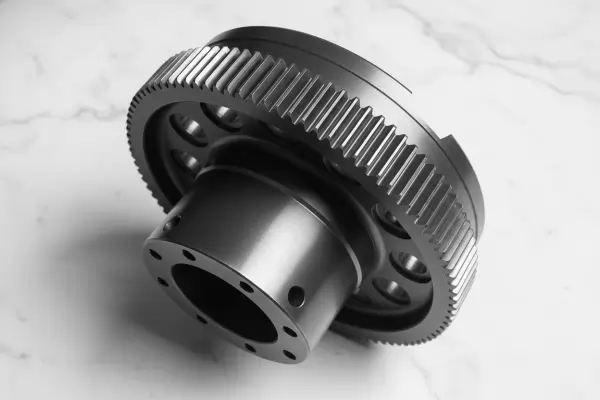

Запчасти: Ступица муфты УВ3132 УВ3132-00Б-101--15000 руб.
Запчасти: Ступица муфты УВ3135 УВ3135-00Б-101--15300 руб.
Запчасти: Ступица муфты УВ3138 УВ3138-00Б-101--17100 руб.
Запчасти: Ступица муфты УВ3141 УВ3141-00Б-101--29700 руб.
Запчасти: Ступица муфты УВ3144 УВ3144-00Б-101--45000 руб.
Запчасти: Ступица муфты УВ3146 УВ3146-00Б-101--60000 руб.
Запчасти: Поршень муфты УВ3132 УВ3132-00Б-102--9900 руб.
Запчасти: Поршень муфты УВ3135 УВ3135-00Б-102--10500 руб.
Запчасти: Поршень муфты УВ3138 УВ3138-00Б-102--11500 руб.
Запчасти: Поршень муфты УВ3141 УВ3141-00Б-102--23000 руб.
Запчасти: Поршень муфты УВ3144 УВ3144-00Б-102--29000 руб.
Запчасти: Поршень муфты УВ3146 УВ3146-00Б-102--39000 руб.
Запчасти: Цилиндр муфты УВ3132 УВ3132-00Б-103--10500 руб.
Запчасти: Цилиндр муфты УВ3135 УВ3135-00Б-103--11500 руб.
Запчасти: Цилиндр муфты УВ3138 УВ3138-00Б-103--13500 руб.
Запчасти: Цилиндр муфты УВ3141 УВ3141-00Б-103--24500 руб.
Запчасти: Цилиндр муфты УВ3144 УВ3144-00Б-103--29500 руб.
Запчасти: Цилиндр муфты УВ3146 УВ3146-00Б-103--39500 руб.
Муфта-тормоз УВ-3132, УВ-3135, УВ-3138, УВ-3141, УВ-3144, УВ-3146
     Муфта тормоз УВ устанавливается на прессовое и другое оборудование для периодического соединения ведущих валов привода машин с ведомыми, а также для постоянного торможения последних при непрерывно работающем электродвигателе.
     Многодисковая муфта-тормоз УВ3132, УВ3135, УВ3138, УВ3141, УВ3144, УВ3146 с пневматическим включением используется на кузнечно-прессовых машинах (в большинстве своем кривошипные пресса, гильотины).

Особенности конструкции муфты-тормоз:
  • Жестко сбалансированная блочная конструкция
  • Удобная регулировка хода цилиндра по мере износа
  • Фрикционных накладок
  • Рабочие опорные диски из высокопрочного чугуна
  • Механическая блокировка, исключающая сдваивания ходов
  • Стальные термически обработанные втулки и пальцы: ведущие и тормозные
  • Эвольвентное зубчатое зацепление ступицы муфты–тормоза с эксцентриковым валом
  Муфта-тормоз поставляется заказчику в собранном и отрегулированном виде, упакованная со всеми комплектующими деталями. Перед установкой муфты-тормоза на машину все поверхности трения и прилегающие к ним необходимо расконсервировать и обезжирить.
Муфта тормоз УВ насаживается на ведомый вал машины следующим образом:
     ведущие диски муфты - на пальцы маховика, диск тормоза - на пальцы, жёстко закреплённые на станине.
Приведённый пример установки муфты-тормоза не является обязательным - возможны другие варианты применительно к определённой машине в зависимости от конструкции и привода.

Характеристики муфт УВ31:

Усилие пресса, кН

Муфта-тормоз

Зазор а, мм

Зазор в, мм

Шаги резьбы опорных дисков муфты и тормоза муфты, мм

100

УВ-3132

1...1,75

4...0,75

3

160

УВ-3135

1...1,75

4...0,75

3

250

УВ-3138

1...1,75

4...0,75

3

400

УВ-3141

1,5...2

4...0,75

3

630

УВ-3144

1,5...2

4...0,75

4

Технические характеристики муфт серии УВ31:

Наименование параметра муфты-тормоза УВ

Модель муфты-тормоза

УВ3132

УВ3135

УВ3138

УВ3141

УВ3144

УВ3146

Крутящий момент, кгс*м

160

315

630

1250

2500

4000

Тормозной момент, кгс*м

40

63

100

200

315

360

Момент инерции, возникающий на ведомых деталях, кгс*м

2,68

5,85

11,66

26,9

68

103,2

Наибольшая частота вращения, об/мин

220

205

180

160

125

100

Рабочее давление воздуха, мПа

0,45

0,45

0,45

0,45

0,45

0,45

Расход воздуха на одно включение, литр

-

-

0,4

0,9

1,6

2,5

Наибольшее число включений в минуту

63

63

63

63

63

63

Наружный диаметр муфты, мм

395

460

525

640

740

830

Условное обозначение внутреннего шлицевого отверстия по ГОСТ 6033-80, мм

55ХН7Х2,5

55ХН7Х2,5

75ХН7Х3,5

85ХН7Х3,5

110ХН7Х3,5

130ХН7Х3,5

Масса , кг

37

53

80

126

210

255

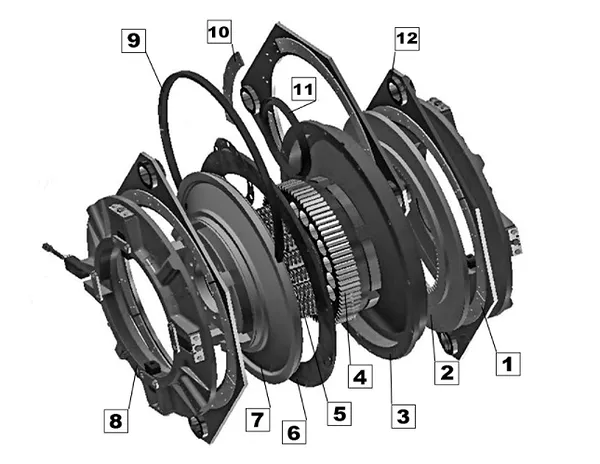

 Конструкция и принципы работы муфты-тормоза УВ31...

     1 -  маховик;
     2,22 -  пальцы;
     3 -  ведущие диски муфты;
     4 -  фрикционные накладки;
     5 -  промежуточный диск муфты;
     8 -  воздухоподводящая головка;
     9 -  пружины;
     10 - ступица;
     11 - вал;
     12 - пневмокамера;
     13 - поршень;
     14 - цилиндр;
     18 - нажимной диск тормоза;
     19 - опорные диски муфты и тормоза;
     20 - станина;
     21 - тормозной диск.

     Муфта-тормоз УВ состоит из ведущих дисков муфты с фрикционными накладками 4, ступицы 10 с неподвижно присоединённым поршнем 13, цилиндра 14, перемещающегося вдоль оси, опорных дисков 19 муфты и тормоза, посаженных на резьбу ступицы 10 и поршня 13, нажимного диска 18 тормоза, жёстко закреплённого на цилиндре, промежуточного диска 5 муфты, тормозного диска 21 с фрикционными накладками.
     Работа муфты-тормоза YB происходит следующим образом: сжатый воздух через воздухоподводящую головку 8 и вал 11 поступает в пневмокамеру 12, перемещает цилиндр 14 вдоль оси вала в сторону муфты и зажимает ведущие диски 3 муфты, связанные с постоянно вращающимся маховиком 1 через пальцы 2, обеспечивая передачу крутящего момента через ступицу 10 на вал 11.
     В момент торможения вала сжатый воздух из пневмокамеры выпускается в атмосферу через воздухоподводящую головку, соединительный рукав и трёхходовой сдвоенный сблокированный клапан. При этом цилиндр 14 под воздействием пружин 9 возвращается в сторону тормоза и зажимает тормозной диск 21, сидящий на пальцах 22, связанных со станиной 20, производя торможение подвижных частей пресса. В процессе эксплуатации муфты-тормоза УВ фрикционные накладки изнашиваются. При этом увеличивается ход aцилиндра 14, что приводит к увеличению хода цилиндра к в сторону муфты, так и в сторону тормоза и, как следствие, износу манжет поршня и расхода сжатого воздуха. При достижении хода цилиндра 3,5 мм муфту-тормоз УВ необходимо регулировать.
     Величина ход цилиндра в сторону тормоза lТ=4-0,75 мм
     Величина ход цилиндра в сторону муфты lМ=1...2 мм


Рекомендации по регулировке зазоров муфты-тормоз УВ31...
     В процессе эксплуатации муфты-тормоз УВ31... фрикционные накладки изнашиваются, что увеличивает ход а цилиндра (см. рисунок выше) и, соответственно износ манжет поршня и расход сжатого воздуха. Поэтому при достижения хода цилиндра 2,5 мм необходимо отрегулировать муфту-тормоз.
     Регулировка муфты-тормоза осуществляется в следующем порядке:
     - замерьте зазор в (см. рисунок выше) между нажимным диском тормоза и поршнем через боковые отверстия цилиндра. Если зазор в не окажется равным величине, указанной в таблице ниже, сделайте следующее:
     - отогните концы стопорной планки на опорном диске тормоза, отпустите болты на 5-6 мм и снимите планку;
     - включите муфту-тормоз (подайте в неё сжатый воздух);
     - вращая опорный диск тормоза, переместите его до получения зазора в, равного величине, указанной в таблице ниже, с учётом перемещения цилиндра на величину а;
     - совместите паз на опорном диске с пазом на поршне;
     - вставьте в совмещённые пазы стопорную планку и закрепите её;
     - отключите муфту-тормоз;
     - замерьте зазор а между цилиндром и поверхностью накладки диска. Если зазор не окажется равным величине, указанной в таблице, сделайте следующее:
     - отогните концы стопорной планки, отпустите болты на 5-6 мм и снимите стопорную планку на опорном диске муфты, аналогично операциям на опорном диске тормоза;
     - вращая опорный диск муфты, переместите его до получения зазора а, равного величине, указанной в таблице;
     - совместите паз на опорном диске муфты с пазом на ступице;
     - вставьте в совмещённые пазы стопорную планку и закрепите её.

Муфты-тормоз УД3124, УД3130, УВ3132, УВ3135, УВ3138, УВ3141, УВ3144, УВ3146 запасные части к ним
 Жестко сбалансированная фрикционная многодисковая муфта–тормоз с пневматическим включением предназначена для периодического соединения постоянно вращающихся частей привода машин с ведомыми и для периодического торможения последних.

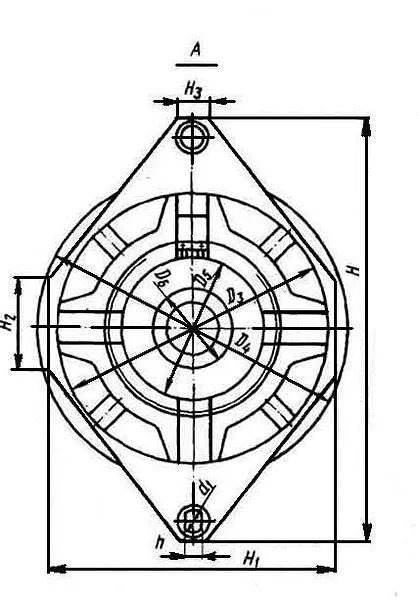

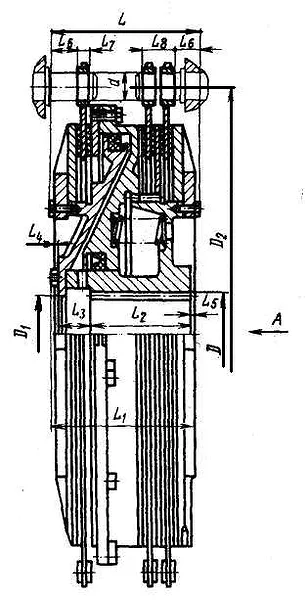

Основные размеры муфты-тормоза



Модель муфты-тормоза

Условное обозначение отверстия D, ГОСТ 6033-80

D1

D2

D3

D4

D5

D6

L

L1

L2

L3

УВ3132

55ХН7Х2.5

55D10

345±0,3

265

300

136

95

151

147

100

29

УВ3135

55ХН7Х2.5

55D10

400*

300

535

160

95

157

151

100

41

УВ3138

75ХН7Х3.5

75D10

465*

360

405

190

115

168

137

97

43

УВ3141

85ХН7Х3.5

85D10

570±0,5

455

500

250

130

180

177

115

40

УВ3144

110ХН7Х3.5

110D10

670±0,5

545

600

310

155

210

200

119

46

УВ3146

130ХН7Х3.5

130D10

755±0,5

625

675

310

170

225

222

123

50



Модель муфты-тормоза

Условное обозначение отверстия D, ГОСТ 6033-80

L4

L5

L6

L7

L8

H

H1

H2

H3

d

d 1

h

УВ3132

55ХН7Х2.5

12

0

25

15

35

410

265

90

410

20Н12

22

18

УВ3135

55ХН7Х2.5

6

0

25

15

35

480

300

100

50

30Н12

32

28

УВ3138

75ХН7Х3.5

0

28

35

15

35

550

365

135

50

30Н12

32

28

УВ3141

85ХН7Х3.5

0

15

37

15

35

660

465

175

50

36Н12

38

32

УВ3144

110ХН7Х3.5

6

27

46

17

41

760

550

225

50

36Н12

38

32

УВ3146

130ХН7Х3.5

0

40

45

20

53

860

640

280

50

50Н12

55

47


Рекомендации по разборке муфты-тормоза УВ
При разборке муфты-тормоза УВ следует пользоваться специальными болтами 3 (см. рисунке слева). В освободившиеся диаметрально противоположные отверстия в поршне 1 заверните болты 3 с гайками 2. Гайки заверните до упора в поршень 1. Затем выверните оставшиеся болты 4, крепящие поршень к ступице. После этого одновременно открутите гайки 2 до полного ослабления пружин 6.
     Внимание! Специальные болты 3 выкручивайте из ступицы 5 только после полного ослабления пружин.
     Сборку муфты-тормоза УВ производите в обратной последовательности.

Возможные неисправности муфты УВ31... и методы их устранения

Неисправность

Вероятная причина

Метод устранения

1. При нажатии на кнопки или педаль муфта-тормоз не включается

1.1 Низкое давление сжатого воздуха в пневмосистеме
1.2 Неисправность пневмораспределителя У71-24А
1.3 Утечка воздуха из воздушной камеры через манжеты
1.4 Зазор между нижней кромкой командоаппаратом и основанием бесконтактного выключателя более 6 мм

1.1 Повысьте давление сжатого воздуха до рабочего
1.2 Отремонтируйте или замените пневмораспределитель У71-24А
1.3 Замените манжеты
1.4 Установите зазор менее 6 мм

2. Пресс не развивает номинального усилия

2.1 Попадание смазки на поверхности трения
2.2 Износ фрикционных накладок; нажимной диск тормоза упирается в поршень

2.1 Удалите смазку с трущихся поверхностей
2.2 Замените фрикционные накладки, отрегулируйте муфту-тормоз

3. Муфта-тормоз нагревается выше допустимого

3.1 Малый ход цилиндра

3.1 Установите нормальный ход цилиндра

4. Ползун не останавливается в ВМТ

4.1 Попадание смазки в полость тормоза

4.1 Удалите смазку с трущихся поверхностей

5. Горит сигнальная лампа КОНТРОЛЬ ТОРМОЗНОГО ПУТИ

5.1 Не отрегулирован командоаппарат
5.2 Давление в пневмосистеме выше 0,55 МПа
5.3 Увеличенный зазор между тормозным диском и фрикционными накладками
5.4 Не отрегулирован тормоз
5.5 Поломка пружин

5.1 Сместите блок дисков командоаппарата на угол смещения ВМТ
5.2 Отрегулируйте давление воздуха редукционным пневмоклапаном
5.3 Отрегулируйте зазор
5.4 Отрегулируйте тормоз
5.5 Замените пружины

Поломки муфты-тормоза УВ31... из практики наших клиентов
Поломка поршня и опорной гайки УВ3132 (гильотина НК3418)
     На фотографиях слева и снизу частично разобранная муфта-тормоз УВ3132 (с гильотины НК3418). Хорошо виден поршень с сорванной резьбой, а также нажимной диск и края цилиндра. В процессе работы с поршня сорвало опорный диск (гайку) (на фотографии гайка не показана, но вид тоже плачевный).
     Очевидно, что без замены поршня и гайки дальнейшая эксплуатация муфты-тормоза невозможна.
Поломка тормозного диска и пальцев УВ3135
           На фотографии слева тормозной диск (без фрикционных накладок) от муфты-тормоз УВ3135. Хорошо видна порванная проушина в которой находилась втулка для установки пальца (см. фото снизу). В процессе работы муфты-тормоза УВ3135 вырвало втулку, погнуло пальцы и порвалась проушина тормозного диска.
     Понятно, что без замены тормозного диска и деформированного пальца дальнейшая эксплуатация муфты-тормоза УВ3135 невозможна.
Поломка цилиндра и износ зубчатого диска УВ3135 (ножницы НА3121)
           На фотографии слева цилиндр (пневмоцилиндр), извлечённый из разобранной муфты-тормоз УВ3135 (с ножниц НА3121). Видно, как износились зубья (практически стёрлись) по внутреннему диаметру цилиндра. На фотографии снизу с той же муфты УВ3135 - изношенный зубчатый диск, остаточная высота которого уже не позволяет дискам сцепления передавать крутящий момент на исполнительный механизм ножниц.
     Вывод: без замены цилиндра и изношенного зубчатого диска эксплуатация муфты-тормоза УВ3135 невозможна.
Поломка ступицы муфты-тормоз УВ3141 (пресс КД2126К)
           На фотографии слева ступица, извлечённая из разобранной муфты-тормоз УВ3141 (с пресса КД2126К). Видно, что внешнее зубчатое колесо оторвало от внутренней (посадочной) части ступицы. Сначала образовалось трещина, которая и привела к поломке ступицы. На фотографии снизу та же треснутая ступица УВ3141, только вид с противоположной стороны стороны. Хорошо видно, что ступица повреждена основательно.
     Вывод: без замены ступицы и (как выяснилось из разговора с клиентом) диска тормозного с накладками эксплуатация муфты-тормоза УВ3141 невозможна.

Применяемость
     Муфта-тормоз УВ3132:
     ножницы Н3418, ножницы НК3418, ножницы НК3416, ножницы НК3418Р,
     пресс КД2120, пресс КД2320.

     Муфта-тормоз УВ3135:
     пресс КД2122, КД2322, пресс КД2122К, КД2322К, пресс КД2122Е, КД2322Е, гильотина НА3121.

     Муфта-тормоз УВ3138:
     пресс КД2324, КД2124, пресс КД2324К, КД2124К, пресс КД2324Е, КД2124Е.

     Муфта-тормоз УВ3141:
     пресс КД2126, КД2326, пресс КД2126К, КД2326К, пресс КД2126Е, КД2326Е.

     Муфта-тормоз УВ3144:
    пресс КД2128, КД2328, пресс КД2128К, КД2328К, пресс КД2128Е, КД2328Е.

     Муфта-тормоз УВ3146:
     пресс КД2130, пресс КД2330.
  • Отправить предварительную заявку на: Муфта-тормоз УВ-3132, УВ-3135, УВ-3138, УВ-3141, УВ-3144, УВ-3146
  • Текстовое сообщение *
  • Организация *
  • Контактное лицо *
  • Город *
  • Телефон *
  • E-mail *
  • Добавить файл
    Добавить еще файл

  • Код
    Отправить

 Почему выгодно купить у Нас?

  • широкий выбор оборудования в наличии  на складе
  • доставка оборудования в любую точку России (Через Транспортные компании)
  • Срочная авиадоставка оборудования
  • Все оборудование проходит дополнительную диагностику
  • гибкая система цен для любимых клиентов
  • консультации при подборе, подбор аналогов оборудования
  • Гарантия на все оборудование,
  • Все поставляемое оборудование НОВОЕ
  • Собственные производственные мощности
  • Изготовление деталей под заказ,  по чертежам


Купить Вы можете: связавшись с нами по реквизитам


Купив у Нас вы экономите деньги и время.

За счет более долгого срока службы оборудования.

Дорогие клиенты обращаем внимание что специалисты осуществляют подбор по характеристикам клапана,  насоса или станции:

 Доставка в любые города Россси (Москва, Санк-Петербург, Казань, Тюмень, Челябниск, Пермь,  Новосибирск и т.д), весь список в разделе доставка

*цены и характеристики указанны на сайте информационно и в реальности могут отличаться, точные цены узнавайте в отделе продаж

Обращаем Ваше внимание что Вы сами можете выбирать для себя 2 наиболее важных для Вас параметра:
1) Скорость поставки 2) Стоимость товара 3) Качество товара




Наверх
