Электромагнитные многодисковые фрикционные муфты ЭМ

Электромагнитные многодисковые фрикционные муфты ЭМ



Цена:
договорная

+7 (343) 361-89-99

+7 (343) 271-33-99

+7 922 181-89-99
 info@99-t.ru

Электромагнитные многодисковые фрикционные муфты серии ЭМ предназначены для автоматизации привода металлорежущих станков и других машин.

КОНСТРУКЦИЯ: Муфты серии ЭМ состоят из следующих основных частей:
Корпуса 1 (рис. 1) с заложенной в него катушкой 2. Один конец катушки соединяется с корпусом, другой с контактным кольцом 4, запрессованным в пластмассовом кольце 3;
Фрикционного устройства, состоящего из стальных дисков двух конфигураций: диска 6 со шлицевым отверстием и диска 7 со шлицевыми
выступами по наружному диаметру, а также пружинных шайб 8, служащих для разведения дисков при отключении муфты; Якоря 9.
Токоподвод осуществляется через щётку, закреплённую в щёткодержателе 5.

 МОНТАЖ: Перед монтажом необходимо удалить антикоррозийную смазку. При установке муфты корпус, диски и якорь надевают на ведущий (ведомый) вал, имеющий шлицы. Корпус муфты жёстко связывается с ведущим (ведомым) валом при помощи трёх винтов, для чего в корпусе имеются три резьбовых отверстия d (см. таблицу и рис. 1). Фрикционные диски 7 жёстко связываются с ведущим (ведомым) валом при помощи поводка, изготовляемого заказчиком в соответствии с размерами шлицевых выступов дисков.
Во избежание залипания муфты необходимо, чтобы торец якоря в отпущенном состоянии, не соприкасался со стальным поводком 1 (рис. 2, а). Это можно обеспечить при помощи немагнитной прокладки 2 (толщиной не менее 2 мм) между якорем и поводком 1 или кольца 3 (рис. 2, б) на валу (лучше из немагнитного материала), ограничивающего ход якоря.
Во избежание чрезмерного нагрева дисков, а следовательно, и всей муфты при отпущеном якоре величина хода якоря l1 должна быть не менее указанной в таблице.

Необходимо также следить, чтобы поводок не заходил на корпус муфты более 1-2 мм. Превышение этой величины приведёт к уменьшению передаваемого момента.

При монтаже муфты надо следить за тем, чтобы не повредить шлифованные поверхности корпуса, дисков и якоря муфты.

Нормальное положение оси муфты - горизонтальное.
Габаритные и установочные размеры:
а - муфты с гладким отверстием в корпусе и со щёткодержателем;
б - шлицевого отверстия в корпусе;
в - внутреннего фрикционного диска;
г - наружного фрикционного диска.

* Размеры для трёх отверстий, расположенных равномерно по окружности, только для муфты ЭМ-62А

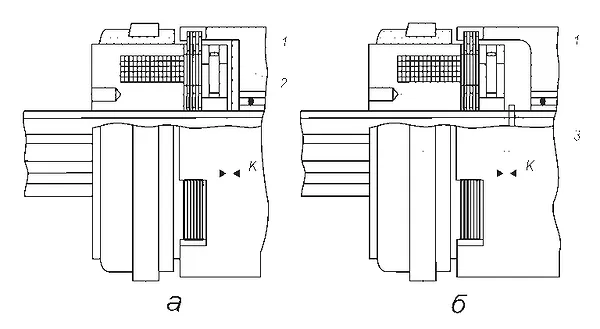

Предохранение якоря муфты от залипания:
а - немагнитной прокладкой;
б - кольцами.

Установка муфты с вертикальным расположением оси допустима лишь вниз якорем и при скоростях, не превышающих 60% от наибольшей допустимой скорости вращения.

Габаритные и установочные размеры:
а - муфты с гладким отверстием в корпусе и со щёткодержателем;
б - шлицевого отверстия в корпусе;
в - внутреннего фрикционного диска;
г - наружного фрикционного диска.

* Размеры для трёх отверстий, расположенных равномерно по окружности, только для муфты ЭМ-62А

Предохранение якоря муфты от залипания:
а - немагнитной прокладкой;
б - кольцами.

Основные технические данные

Примечание. Муфты ЭМ-12 - ЭМ-62 - со шлицевым отверстием в корпусе,
муфты ЭМ-12А - ЭМ-62А - с гладким отверстием в корпусе.

Тип

Номинальный передаваемый момент, кгс, м

Максимальная скорость вращения, об/мин

Постоянный ток

Вес, кг

Номинальное напряжение, в

Ток (справоч-
ный), а

ЭМ-12
ЭМ-12А

1.6

-

24

0.23

1.1

ЭМ-22
ЭМ-22А

4

3000

0.36

1.6

ЭМ-32
ЭМ-32А

6.3

-

0.73

2.6

ЭМ-42
ЭМ-42А

16

2000

0.8

4

ЭМ-52
ЭМ-52А

40

1500

0.93

7.5

ЭМ-62
ЭМ-62А

100

1000

2.07

16.2

Габаритные и установочные размеры, мм

Тип

Посадочное отверстие

Д1

Д2

Д3

d4

L

a

b2

б

Выступы диска наруж-
ного

Крепёж-
ное отвер-
стие

l1

Корпус

Диск
внутренний

Якорь

d1

d2

b

d3

d4

d5

b1

d6

b3

Кол-во

d

l

ЭМ-12

25

22

6+0.023

-

25+0.5
+0.2

22+0.5
+0.2

6+0.5
+0.2

25

78

72

65

33

44

28

33

5

20+0.3
+0.5

3

M4

8

1.2

ЭМ-12A

-

-

-

25

ЭМ-22

30

26

8+0.023

-

30+0.5
+0.2

26+0.5
+0.2

8+0.5
+0.2

30

94

88

80

42

44

30

6

1.2

ЭМ-22A

-

-

-

30

ЭМ-32

40

35

10+0.027

-

40+0.5
+0.2

35+0.5
+0.2

10+0.5
+0.2

40

116

110

100

52

50

34

8

30+0.3
+0.5

10

1.5

ЭМ-32A

-

-

-

40

ЭМ-42

50

45

12+0.027

-

50+0.5
+0.2

45+0.5
+0.2

12+0.5
+0.2

50

142

135

125

60

53

9

40+0.4
+0.6

2.5

ЭМ-42A

-

-

-

50

ЭМ-52

65

58

16+0.03

-

65+0.6
+0.3

58+0.6
+0.3

16+0.6
+0.3

65

177

172

160

86

64

33

40

11

30+0.3
+0.5

6

12

3

ЭМ-52A

-

-

-

65

ЭМ-62

80

70

20+0.03

-

80+0.6
+0.3

70+0.6
+0.3

20+0.6
+0.3

80

215

215

200

105

88

35

52

14

40+0.4
+0.6

M6

5

d1 - допустимое отклонение по А       d6 - допустимое отклонение по Ш4       d4 - допустимое отклонение ±0.1
d2 - допустимое отклонение по А4     Д1 - допустимое отклонение 1                l1 - ход якоря (не менее)
d3 - допустимое отклонение по А

ЭКСПЛУАТАЦИЯ: Муфты рассчитаны на работу во взрывобезопасной среде, не содержащей агрессивных паров и газов в концентрациях, разрушающих металл и изоляцию, туманы и брызги токопроводящих жидкостей и токопроводящую пыль.
Муфты должны работать в релейном режиме (включено-отключено), использование муфт в режиме длительного скольжения не допускается.
При выборе режима работы муфты следует иметь в виду, что установившаяся температура катушки не должна превышать 110оС
Муфты рассчитаны только для работы в условиях, обеспечивающих смазку их минеральным маслом вязкостью не более 5Ео
Подача масла к муфте должна осуществляться по каналам вала или поливом, при особо лёгких тепловых режимах допускается погружение части муфты в масляную ванну.
Для смазки (охлаждение) муфт должны применяться минеральные масла, не содержащие металлических и других включений, а также заметных примесей эмульсии, влияющих на изоляционные свойства масел.
Рекомендуются индустриальные масла 20 и 30 ГОСТ 1707-51.
Допускается применение масел других марок, равноценных указанным.
При применении масел с вязкостью выше указанной силовые силовые характеристики муфт не гарантируются.
Катушка муфты должна быть защищена от перенапряжений, возникающих при коммутации муфты.
В процессе эксплуатации муфты не требуют никакой регулировки. Следует лишь периодически контролировать износ дисков и щётки, а также чистоту масла.
Износ дисков не должен превышать 20% их первоначального веса. При большем износе диски необходимо заменить новыми.
Износ щётки контролируется по запасу хода, оставшегося у изношенной щётки. Если при повороте щёткодержателя (при вывёртывании) на один оборот контакт прерывается, щётку следует заменить новой.

Дополнение к "Техническому описанию и инструкции по эксплуатации на муфты электромагнитные фрикционные серии ЭМ для муфт специальных исполнений"

Муфты должны быть доработаны заказчиком в соответствии с конструкцией узла станка, в который они встраиваются.

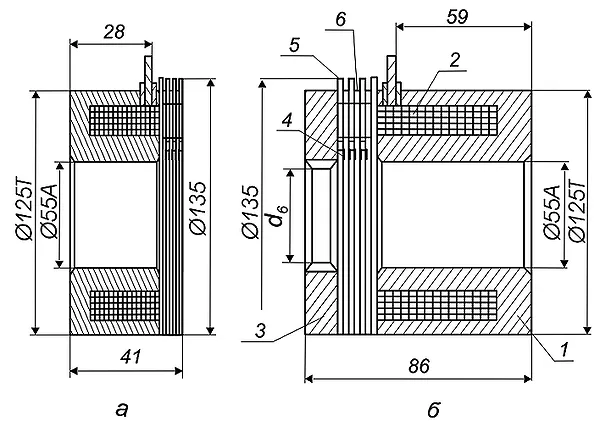

В состоянии поставки муфта ЭМ-42 АР1 (рис. 3б) состоит из следующих основных частей: корпуса 1 с заложенной в него катушкой 2; один конец катушки присоединён к корпусу, другой - изолирован от корпуса и выведен наружу для присоединения к контактному кольцу при доработке муфты; фрикционного устройства, состоящего из стальных дисков 5 и 6 и пружинных шайб 4; якоря 3.
Муфта ЭМ-42 АР2 (рис. 3а) состоит из аналогичных деталей, но в отличие от ЭМ-42 АР1 не имеет якоря.

Основные технические данные
сдвоенной муфты ЭМ-42 АР
Муфта ЭМ-42 АР2
монтируется совместно с муфтой ЭМ-42 АР1 на общем валу с одним общим якорем.
Во избежание чрезмерного нагрева дисков, а следовательно и всей муфты, при отпущенном якоре, величина хода якоря должна быть не менее 2.5 мм.

Тип

Номинальный передаваемый момент, кгс·м

Максимальная относительная скорость вращения, об/мин

Постоянный ток

Вес, кг

Номинальное напряжение, В

Ток (справоч-
ный), А

ЭМ-42 АР1

36

2500

24

1.0

6.0

ЭМ-42 АР2

16

0.8

2.7

КОНСЕРВАЦИЯ И РАСКОНСЕРВАЦИЯ: На заводе-изготовителе муфты консервируются с целью предохранения их от коррозии при хранении и транспортировке.
При расконсервации следует удалить лишнюю смазку, промыть детали муфт в растворителе и просушить их (в помещении).

ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ: При работе муфт встречаются неполадки, причиной которых являются либо неисправности в схеме, либо в самой муфте.
Во всех случаях неполадок сначала необходимо тщательно проверить аппаратуру управления муфтой и правильность включения муфты, а потом производить осмотр муфты.
Ниже приведены некоторые встречающиеся неисправности и способы их устранения.

Неисправность

Причина

Способ устранения

Муфта не срабатывает

Отсутствие контакта

Произвести контроль токопровода, устранить его разрыв

Повышенный остаточный момент

Недостаточно свободное перемещение дисков в поводке и на втулке из-за перекоса

Произвести осмотр дисков, устранить перекос

Муфта передаёт полный момент при отключении питания

Поломка диска,


заклинивание поводка

Произвести замену дисков,

устранить заклинивание

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ: Траспортировка и хранение осуществляется любым видом транспорта.
Муфты транспортируются и хранятся в упаковке, предохраняющей их от поломок и атмосферных осадков.
Хранить муфты следует в закрытых вентилируемых помещениях при температуре не ниже +5оС и относительной влажности не более 70%. Резкие перепады температуры, вызывающие образование росы, не допускаются.
В помещениях для хранения не должны содержаться пары и газы в концентрациях, разрушающих металл и изоляцию.
