Электронасос центробежный вертикальный П25, 50, 100, 200



Цена:
от 4500 руб.
+7 (343) 361-89-99

Электронасос полупогружной с электродвигателем: предназначен для подачи смазывающе-охлаждающей жидкостей (СОЖ) к станкам
Производимые моделиРасходВес, кгРазмеры, смЧастота, об/минЦена, руб.
Электронасос Помпа П25М255,918*18*40-5000 руб.
Электронасос Помпа П32МС325,9--5000 руб.
Электронасос Помпа П50М505,918*18*41,7-5000 руб.
Электронасос Помпа П100МС100---8200 руб.
Электронасос Помпа П125МС125---8200 руб.
Электронасос Помпа П200МС200---8200 руб.
Фланец П-25/32/50 ---

Материал - алюминий

350 руб.
Фланец П-100/125/200 ---

Материал - чугун

600 руб.

Электронасос Помпа П-хх М, П-хх МС для перекачки СОЖ (насос помповый)

Предназначение электронасоса

Электронасос полупогружной для СОЖ (насос помповый) П-25МС.10, П-32МС.10, П-50МС.10, П-125МС.10, П-200МС.10 (аналоги: НГ 1-25, НГ 1-32, НГ 2-50) производительностью 25, 32, 50, 125, 200 л/мин с электродвигателем - предназначен для подачи смазывающе-охлаждающей жидкостей (СОЖ) вязкостью до 90 мм²/с (сСт ), не оказывающей активного коррозирующего действия на детали электронасоса, погруженного в жидкость, металлорежущих станках с целью охлаждения режущего инструменту, а также для подачи минеральных масел. Электронасосы с большой подачей СОЖ используются для камне режущего станка

Насосы водоэмульсионные - центробежные вертикальные электронасосы типа П-...М, производительностью 22, 25, 45, 50, 90, 100, 125, 200 л/мин используются для подачи смазочно-охлаждающей жидкости к инструменту металлорежущих станков вязкостью до 90 мм²/с (сСт), не оказывающей активного коррозирующего действия на детали электронасосов, погруженных в жидкость.
     Электронасосы ПА-22, Х14-22М, П-25(М), П-32МС, П-50(М), ПА-90, П-125(М), ПА-180, П-200(М)  не имеют в элементах погружной части пластмассовых деталей, а полностью выполнены из металла.
     К помпам прилагается основание, которое потребуется при установке помпы в систему охлаждения рабочей зоны резания станка или автоматической линии.

  • Особенности в конструкции насосов:

  • По габаритным и крепежным размерам полностью соответствуют электронасосам типа НГ.

  • Комплектуется опорным подшипником.

  • Укомплектован качественным асинхронным электродвигателем.

  • Поставляется в комплекте с опорной плитой.


     Помпы ПА-22, Х14-22М, П-25(М), П-32МС, П-50(М), ПА-90, П-125(М), ПА-180, П-200(М)  нашли широкое применение в системах, подающих смазочно-охлаждающую жидкость в зону резания станка, агрегатов и автоматических линий. Изготовленная практически полностью металла (за исключением крышки электродвигателя) помпа типа П-... зарекомендовала себя, как надёжный аппарат для подачи СОЖ (и жидкостей с аналогичной вязкостью) в рабочую зону токарных, фрезерных, шлифовальных станков по технологическому процессу изготовления деталей.

Наименование

Аналог

Q,л/мин

P, МПа

Вес

П-25М

ПА-22, Х14-22М, П-32МС

22-32

0,04

5,9

ПА-45

П-50М,П-50МС

45-50

0,04

5,9

ПА-90

П-100М,П-125МС

90-125

0,063

12

ПА-180

П-200МС, П-200М

180-200

0,08

12

 Основные технические параметры помпы П-25, П-50, П-125, П-200

Наименование

Насос-помпа П-25(М)

Насос-помпа П-50(М)

Насос-помпа П-100(М)

Насос-помпа П-200(М)

Объём подаваемой жидкости, л/мин

25

50

100

200

Давление нагнетания, кг/см²

0,4

0,4

0,63

0,8

Глубина погружения погружной части помпы, мм

80-200

80-200

100-300

100-300

Напряжение питания, В

220/380

Диаметр трубопровода (резьба трубная)

G 1/2 " A

G 3/4 " A

G 1 " A

G 1 1/4 " A

Типы рабочей жидкости

СОЖ, масло

Вязкость жидкости не более, сСт

90

Загрязнённость жидкости не более, г/л

5

Вес насоса-помпы не более, кг

5,9

5,9

12

12

Параметры электродвигателя

Тип электродвигателя

4ААМ50В2

4ААМ56В2

АИР71А2

АИР71В2

Мощность электродвигателя, кВт

0,12

0,25

0,75

1,1

Частота вращения вала двигателя, об/мин

3000

Напряжение питания, В

220/380



Принцип действия электронасоса



При вращении вала э/двигателя рабочая жидкость перемещается путём обтекания лопастей крыльчатки, далее через профильный канал крышки насоса она поступает в систему через нагнетательное отверстие в стойке. Для предохранения от механических примесей на всасывающем отверстии крышки насоса установлена сетка.
Проточная часть электронасоса (помпы) выполнена из чугуна.

Глубина погружения:
для П-25М и П-50М—80-200мм;
для П-100мм и П-200М—100-300мм.



Для крепления электронасоса используется фланец (основание).
Наружный диаметр равен:
—для П25М, П-50М—160 мм;
—для П-100М, П-125М, П-200М—230 мм.
Электронасос (помпа) устанавливается в вертикальном положении и закрепляется на крышке бака с СОЖ или на станине станка четырьмя винтами (d=9 мм), при этом рабочая часть насоса должна быть погружена в рабочую жидкость.



Устройство и схема работы помпы таблица

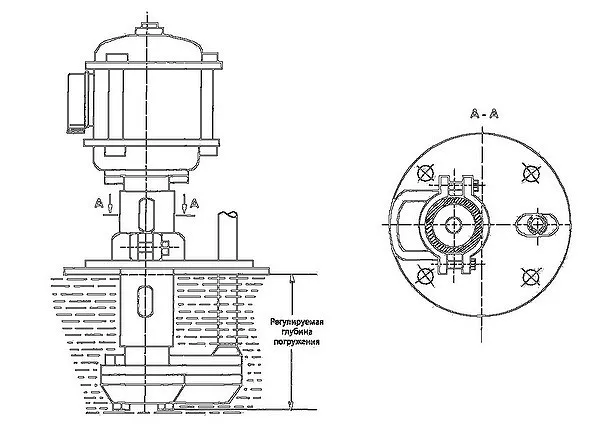

Схема работы помпы чертеж

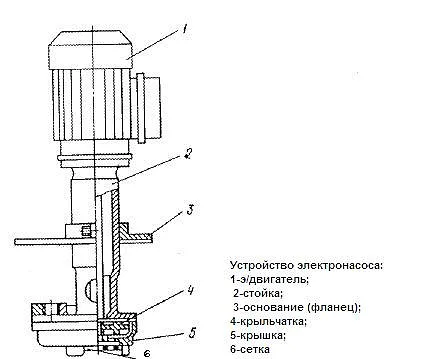

Устройство помпы чертеж



Код модели электронасоса центробежного



П



-



Х







М







Х





















Климатическое исполнение и категория размещения по ГОСТ 15150-69:

Модернизированный электронасос (улучшенная конструкция)

Подача СОЖ электронасоса 25, 32, 50, 100, 125, 200 (л/мин)

Условное название электронасоса для СОЖ (помпового)

Аналогичные модели электронасосов (помпы)

электронасос НГ 1-25, НГ 1-32, НГ 2-50
