Гидрораспределители РСР, РСГ, РСЭ секционные

Гидрораспределители РСР, РСГ, РСЭ секционные


Цена:
от 7843,46 руб.
+7 (343) 361-89-99

Гидрораспределители РСР, РСГ, РСЭ секционные
Гидрораспределители секционные с условным проходом 8 мм типа 1РСЭ8-25
Гидрораспределители типа 1РСЭ8-25 направляющие, секционные, золотниковые с электромагнит управлением предназначены для изменения направления движения или пуска и останова рабочей жидка гидросистсмах строительных, дорожных, с/х и других мобильных и стационарных машин. Климатическое исполнение 02 и ХЛ1 по ГОСТ 15150-69.
Устройство
Гидрораспределитель собирается из отдельных унифицированных секций напорной, управляющей рабочих с параллельным соединением исполнительных органов. Количество и тип рабочих секций определяется гидросхемой машин.
Гидрораспределители эксплуатируются на минеральных маслах с кинетической вязкостью от 10 до 400 мм2/с с номинальной тонкостью фильтрации не грубее 25 мкм.
Разрешаеться эксплуатация при температуре окружающей среды от -60 до +45 °С



Технические характеристики

Наименование параметра 8
Условный проход 25
Давление на входе, МПа номинал. 32
макс. 2
мин. 6
Максимально допускаемое давление на сливе МПа 25
Расход рабочей жидкости, л.мин номинал. 50
макс. Постоянный
Электромагнитный привод: род тока 12,24
Электромагнитный привод: напряжение, В 0,06
Максимальное число срабатываний в час 15000
Максимальные внутренние утечки рабочих секций в сопряжении «золотник-корпус» в нейтральных и крайних позициях золотника, см3.мин 1000
Количество рабочих секций собираемых в одном блоке , шт 1-5

 Гидрораспределители секционные с условным проходом 25 мм типа РСГ25.25

Гидрораспределители типа РСГ25.25 направляющие, секционные, золотниковые с гидравлическим управлением предназначены для изменения направления движения или пуска и останова рабочей жидкости в гидросистемах строительных, дорожных, коммунальных и других мобильных машин. Климатическое исполнение О категории 2 и ХЛI по ГОСТ 15150-69.
Устройство
Гидрораспределитель собирается из отдельных унифицированных секций : напорной , рабочих (различных по назначению) и сливной с параллельным соединением исполнительных органов. Для совмещения двух операций от одного потока при последовательном соединении объемных гидродвигателей применяется промежуточная секция. Количество и тип рабочих секций определяется гидросхемой машин.
Гидрораспределители эксплуатируются на минеральных маслах с кинетической вязкостью от 10 до 400 мм2/с с номинальной тонкостью фильтрации не грубее 25 мкм.
Разрешаеться эксплуатация при температуре окружающей среды от -60 до +45 °С

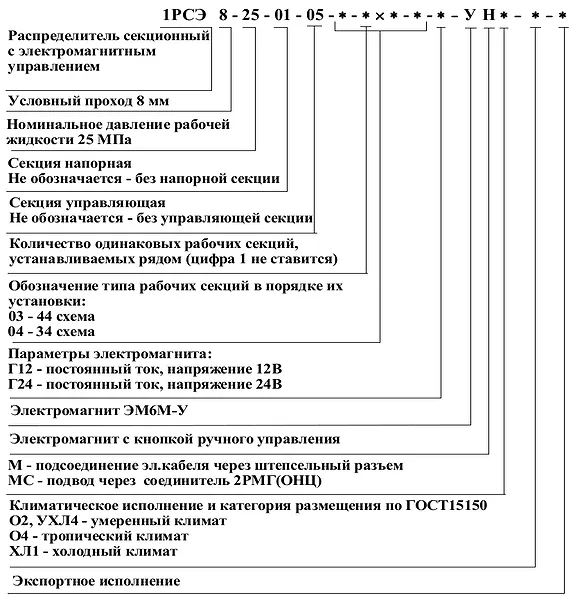

Структура условного обозначения гидрораспределителей

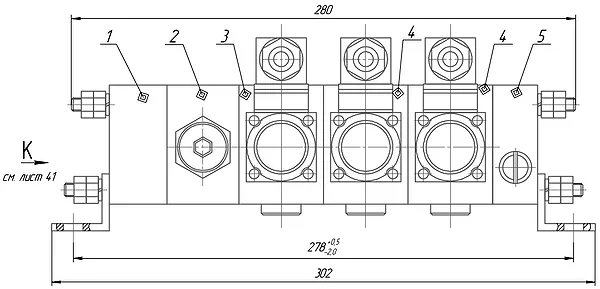

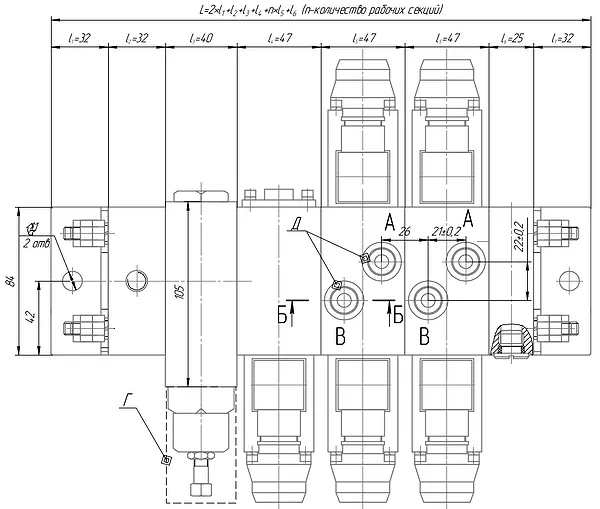

Габаритные и присоединительные размеры РСЭ 8-25


Описание:

  1. Крышка для подвода и слива рабочей жидкости
  2. Секция напорная
  3. Секция управляющая
  4. Секция рабочая
  5. Крышка

 Технические характеристики

Наименование параметра

Норма

Условный проход, мм

25

Давление на входе, МПа, (кгс/см2)

номин.

25(250)

макс.

32(320)

Расход рабочей жидкости, л/мин

номин.

160

Максимальное давление на выходе, МПа, (кгс/см2)

3(30)

Давление управления, МПа, (кгс/см2)

номин.

3(30)

макс.

5(50)

мин.

2,8(28)

Число рабочих секций собираемых в одном блоке, шт

1-6

 Гидрораспределители секционные с условным проходом 25 мм типа РСР25.25

Гидрораспределители эксплуатируются на минеральных маслах с кинетической вязкостью от 10 до 400 мм2/с с номинальной тонкостью фильтрации не грубее 25 мкм.
Разрешаеться эксплуатация при температуре окружающей среды от -60 до +45 °С
Гидрораспределитель РСР25.25 представляет собой агрегат золотникового типа с параллельным соединением исполнительных органов и возможностью регулирования потока рабочей жидкости.
Гидрораспределитель собирается из отдельных унифицированных секций: напорных, рабочих (различных по назначению) и сливной. Количество и тип рабочих секций определяется гидро-схемой машины



 Технические характеристики

Наименование параметра

Норма

Условный проход, мм

25

Давление на входе, МПа, (кгс/см2)

номин.

25(250)

макс.

32(320)

Расход рабочей жидкости, л/мин

номин.

160

Давление на выходе, МПа, (кгс/см2)

номин.

3(30)

Масса одной секции, кг

7,9-19,4

Число рабочих секций собираемых в одном блоке, шт

1-6

Ход управления золотника, мм

13


Гидрораспределители секционные с условным проходом 25 мм типа РСЭ25.25
Гидрораспределители типа РСЭ25.25 направляющие, секционные, золотниковые с электрогидравлическим управлением предназначены для изменения направления движения или пуска и останова рабочей жидкости в гидросистемах строительных, дорожных, с/х и других мобильных машин. Климатическое исполнение УХЛ4 и ХЛ1 по ГОСТ 15150-69.
Устройство
Гидрораспределитель собирается из отдельных унифицированных секций : напорной , рабочих (различных по назначению) и управляющих (правой и левой) и сливной с параллельным соединением исполнительных органов. Для совмещения двух операций от одного потока при последовательном соединении объемных гидродвигателей применяется промежуточная секция. Количество и тип рабочих секций определяется гидросхемой машин.
Гидрораспределители эксплуатируются на минеральных маслах с кинетической вязкостью от 10 до 400 мм2/с с номинальной тонкостью фильтрации не грубее 25 мкм.
Разрешаеться эксплуатация при температуре окружающей среды от -60 до +45 °С



 Технические характеристики

Наименование параметра

Норма

Условный проход, мм

25

Давление на входе, МПа, (кгс/см2)

номин.

25(250)

макс.

32(320)

Расход рабочей жидкости, л/мин

номин.

160

Максимальное давление на выходе, МПа, (кгс/см2)

3(30)

Давление управления, МПа, (кгс/см2)

номин.

3(30)

макс.

5(50)

мин.

2,8(28)

Число рабочих секций собираемых в одном блоке, шт

1-6

 Секционные типа 1РСМ12-25

Гидрораспределители эксплуатируются на минеральных маслах с кинетической вязкостью от 10 до 400 мм2/с с номинальной тонкостью фильтрации не грубее 25 мкм.

Разрешаеться эксплуатация при температуре окружающей среды от -60 до +45 °С

  1. С электро управлением 1РСЭ 12-25
  2. С гидравлическим управлением 1РСГ 12-25
  3. С ручным управлением 1РСМ 12-25

Технические характеристики

Наименование параметра

Норма

Условный проход, мм

12

Давление настройки, МПа, (кгс/см2)

номин.

25(250)

мин.

2(20)

Давление на сливе не более, МПа, (кгс/см2)

номин.

3(30)

Расход рабочей жидкости, л/мин

номин.

63

макс.

80

Давление настройки предохранительного клапана, МПа, (кгс/см2)

мин.

2(20)

макс.

25(250)

Ход золотника, мм

8

Количество рабочих секций

1-8

Секционные типа 1РСЭ12-25

Гидрораспределитель 1РСЭ12 - 25 с клапанным регулятором низкого давления фирмы "THOMAS MAGNETE"

Технические характеристики

Наименование параметра

Норма

Напряжение, В

12,24

Ограничение по току, А, при постоянном напряжении:
12В
24В


1,5
0,75

Продолжительность включения (ПВ), %

100

Степень защиты

JP65

Тип разъема

AMP Junior Power Timer

 Секционные типа РСМ12-20

Гидрораспределители эксплуатируются на минеральных маслах с кинетической вязкостью от 10 до 400 мм2/с с номинальной тонкостью фильтрации не грубее 25 мкм.

Разрешаеться эксплуатация при температуре окружающей среды от -60 до +45 °С

Технические характеристики

Наименование параметра

Норма

Условный проход, мм

12

Давление на входе, МПа, (кгс/см2)

номин.

20(200)

мин.

5(50)

Расход рабочей жидкости л/мин

макс.

50

номин.

45

Диапазон давления настройки предохранительного клапана, МПа, (кгс/см2)

мин.

5(50)

макс.

20(200)

Давление на выходе, МПа, (кгс/см2)

номин.

5(50)

макс.

15(150)

Сила управления на рукоятке, Н, (кгс), не более

100(10)

Ход управления, мм

7,5

Число рабочих секций, собираемых в одном блоке, шт.

1-6

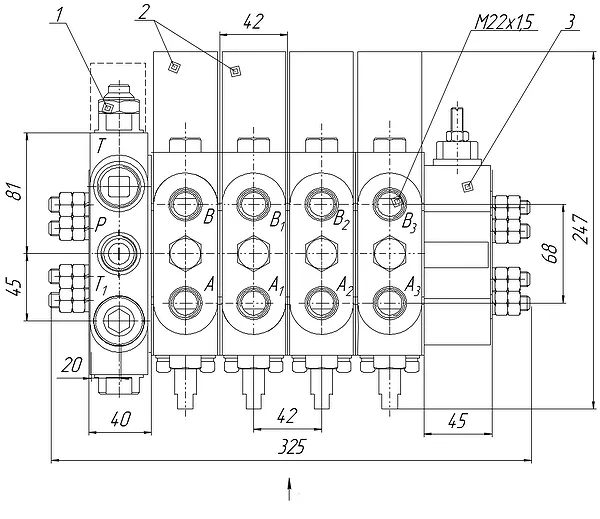

 Габаритные и присоединительные размеры гидрораспределителей 1РСГ12-25

  • Напорная секция
  •  Рабочая секция
  •  Сливная секция


Модели

РСГ25.25-20-06-30 (30.1)

РСГ25.25-20-06-40-30

РСГ25.25-20-2х01-30

РСГ25.25-20-2х06-30

РСГ25.25-20-05.42-07-05.42--30

РСР25.25-20.3-01-06-30 (30.1)

РСР25.25-20.3-01-07-10.4-06-01-30

РСР25.25-20.3-07-01-06-30

РСР25.25-20.3-07-01-30

РСР25.25-20.3-07-05-30

РСР25.25-20.3-2х06-30

РСР25.25-20.3-3х06-30

РСР25.25-20.3-5х01-30

РСР25.25-20.3-6х01-30 (30.1)

РСР25.25-20.7-01-06-30 с э/м

РСР25.25-20.7-07-01-30 с э/м

РСР25.25-20.7-07-01-10.4-06-01-30с э/м

РСР25.25-20-05-01-30

РСР25.25-20-05-30

РСР25.25-20-2х01-30

РСР25.25-20-2х05-30

РСР25.25-20-3х01-30

РСР25.25-20-3х05-01-30

РСР25.25-20-4х01-30

РСР25.25-20-4х05-30.1

РСЭ25.25-20-01-07-30 с э/м

РСЭ25.25-50-4х01-30 с э/м
