Гидроклапан Г66-32, Г66-34, Г66-35 давления

Гидроклапан Г66-32, Г66-34, Г66-35 давления


Цена:
договорная
+7 (343) 361-89-99

Гидроклапаны давления Г66-32, Г66-34, Г66-35 предназначены для пропускания потока рабочей жидкости в гидросистемах при достижении заданной величины давления
Производимые моделиРасходДиаметр, ДуДавление, МпаВес, кгЦена, руб.
Гидроклапан АГ66-32М321012,42000 руб.
Гидроклапан Г66-32М32102,52,42000 руб.
Гидроклапан БГ66-32М32106,32,42000 руб.
Гидроклапан ВГ66-32М3210103,52000 руб.
Гидроклапан ДГ66-32М3210203,52000 руб.
Гидроклапан ПГ66-32М32102,52,62000 руб.
Гидроклапан ПАГ66-32М321012,62000 руб.
Гидроклапан ПБГ66-32М32106,32,62000 руб.
Гидроклапан ПВГ66-32М32101042000 руб.
Гидроклапан ПДГ66-32М32102042000 руб.
Гидроклапан АГ66-34М1252014,92500 руб.
Гидроклапан Г66-34М125202,54,92500 руб.
Гидроклапан БГ66-34М125206,34,92500 руб.
Гидроклапан ВГ66-34М12520105,52500 руб.
Гидрокпапан ДГ66-34М12520205,52500 руб.
Гидроклапан ПГ66-34125202,54,52500 руб.
Гидроклапан ПАГ66-34М1252014,52500 руб.
Гидроклапан ПБГ66-34М125206,34,52500 руб.
Гидроклапан ПВГ66-34М125201052500 руб.
Гидроклапан ПДГ66-34М125202052500 руб.
Гидроклапан АГ66-35М20032183100 руб.
Гидроклапан Г66-35М200322,583100 руб.
Гидроклапан БГ66-35М200326,383100 руб.
Гидроклапан ВГ66-35М20032108,53100 руб.
Гидроклапан ДГ66-35М20032208,53100 руб.
Гидроклапан ПГ66-35М200322,583100 руб.
Гидроклапан ПАГ66-35М20032183100 руб.
Гидроклапан ПБГ66-35М200326,383100 руб.
Гидроклапан ПВГ66-35М20032108,53100 руб.
Гидроклапан ПДГ66-35М20032208,53100 руб.

Предназначение гидроклапанов Г66-32, Г66-34, Г66-35

Гидроклапан Г66-3, ПГ66-3 давления с обратным клапаном предназначен для использования в гидросистемах для пропускания потока рабочей жидкости при достижени заданной величины давления, определяемой настройкой пружины, в этом потоке или управляющем (дистанционное управление). При движении потока в противоположном направлении гидроклапаны обеспечивают его свободное пропускание. Клапаны работают на минеральных маслах.

Структура условного обозначения гидроклапанов Г66-32, Г66-34, Г66-35

П



Б



Г66



2



М









Модернизированная конструкция



Исполнение по условному проходу:

2 – 10 мм;

4 – 20 мм;

5 – 32 мм.



Гидроклапан давления типа Г54-3



Исполнение по давлению:

А – 1 МПа;

Б – 6,3 МПа;

В – 10 МПа;

Д – 20 МПа;

без буквы – 2,5 МПа.



Исполнение по присоединению:

П – стыковое;

Не указано – резьбовое.

Обозначаются:

  • Гидроклапаны АГ66-32М,Г66-32М,БГ66-32М,ВГ66-32М,ДГ66-32М,ПГ66-32М,
  • ПАГ66-32М,ПБГ66-32М,ПВГ66-32М,ПДГ66-32М,АГ66-34М,Г66-34М,БГ66-34М,
  • ВГ66-34М,ДГ66-34М,ПГ66-34,ПАГ66-34М,ПБГ66-34М,ПВГ66-34М,ПДГ66-34М,
  • АГ 66-35М,Г66-35М,БГ66-35М,ВГ66-35М,ДГ66-35М,ПГ66-35М,ПАГ66-35М,
  • ПБГ66-35М,ПВГ66-35М,ПДГ66-35МГ66-32,Г66-34,Г66-35,АГ66-32,АГ66-34,
  • АГ66-35,БГ66-32,БГ66-34,БГ66-35,ВГ66-32,ВГ66-34,ВГ66-35,ДГ66-32,ДГ66-34,ДГ66-35

Технические характеристики гидроклапанов Г66-32, Г66-34, Г66-35

Наименование

Усл. проход, мм

Давл-е, МПа

Расход л/мин

Масса, кг.

Наименование

Усл. проход,мм

Давл-е, МПа

Расход л/мин

Масса, кг.

Наименование

Усл. проход,мм

Давл-е, МПа

Расход л/мин

Масса, кг.

клапан АГ66-32М

10

1

32

2,4

АГ 66-34М

20

1

125

4,9

АГ 66-35М

32

1

200

8

клапан Г66-32М

10

2,5

32

2,4

Г66-34М

20

2,5

125

4,9

Г66-35М

32

2,5

200

8

клапан БГ66-32М

10

6,3

32

2,4

БГ66-34М

20

6,3

125

4,9

БГ66-35М

32

6,3

200

8

клапан ВГ66-32М

10

10

32

3,5

ВГ66-34М

20

10

125

5,5

ВГ66-35М

32

10

200

8,5

клапан ДГ66-32М

10

20

32

3,5

ДГ66-34М

20

20

125

5,5

ДГ66-35М

32

20

200

8,5

клапан ПГ66-32М

10

2,5

32

2,6

ПГ66-34

20

2,5

125

4,5

ПГ66-35М

32

2,5

200

8

клапан ПАГ66-32М

10

1

32

2,6

ПАГ66-34М

20

1

125

4,5

ПАГ66-35М

32

1

200

8

клапан ПБГ66-32М

10

6,3

32

2,6

ПБГ66-34М

20

6,3

125

4,5

ПБГ66-35М

32

6,3

200

8

клапан ПВГ66-32М

10

10

32

4

ПВГ66-34М

20

10

125

5

ПВГ66-35М

32

10

200

8,5

клапан ПДГ66-32М

10

20

32

4

ПДГ66-34М

20

20

125

5

ПДГ66-35М

32

20

200

8,5

 Габаритные и присоединительные размеры гидроклапанов Г66, ПГ66



Для резьбового исполнения:

Модель гидроклапана Г66

АГ 66-32М

Г 66-32М

БГ 66-32М

ВГ 66-32М

ДГ 66-32М

АГ 66-34М

Г 66-34М

БГ 66-34М

ВГ 66-34М

ДГ 66-34М

АГ 66-35М

Г 66-35М

БГ 66-35М

ВГ 66-35М

ДГ 66-35М

Рис.

1

Резьба по ГОСТ 6111, дюймы

d1

К3/8

К3/4

К1 1/4

d2

К1/8

К1/8

К1/8

d3

К1/4

К1/4

К1/4

H,max

210

231

253

271

293

L,±t2/2

56

56

65

65

B, h14

74

94

125

h1,±0.5

100

120

160

h2,max

2

3

3

h3,±0,3

44

47

58

h4,±0,3

27

31

32,5

h5,±0,3

64

75

101

h6,±0,6

84

100

133,5

b,±t2/2

14

18

23

Для стыкового исполнения:

Модель

ПАГ 66-32М

ПГ 66-32М

ПБГ 66-32М

ПВГ 66-32М

ПДГ 66-32М

ПАГ 66-34М

П 66-34М

ПБГ 66-34М

ПВГ 66-34М

ПДГ 66-34М

ПАГ 66-35М

ПГ 66-35М

ПБГ 66-35М

ПВГ 66-35М

ПДГ 66-35М

Рис.

2

H,max

210

230

252

270

292

L,h14

68

88

108

B,h14

75

91

108

h1,±0,7

100

120

160

h2,max

2

2

2

h3

ном.

13

12

10

пред.

±0,2

±0,3

±0,3

h4

ном.

13

20

26

пред.

±0,2

±0,3

±0,3

h5

ном.

28

43

70

пред.

±0,2

±0,2

±0,3

h6

ном.

43

61

93

пред.

±0,2

±0,3

±0,3

h7±0.2

41

63

96

h8

ном.

36

32

32

пред.

±0,2

±0,3

±0,3

l1,±0,2

50

67

80

l2

ном.

38

53,5

60

пред.

±0,2

±0,2

±0,3

l3

ном.

20

29,5

32

пред.

±0,2

±0,2

±0,3

l4

ном.

12

13,5

20

пред.

±0,2

±0,3

±0,3

b,±t2/2

49

55

64

d1,H14

10

18

25

d2,H14

11

13

17

Условное графическое обозначение гидроклапанов Г66-3, ПГ66-3

Схема

Назначение







Пропускание потока рабочей жидкости при достижении в нём заданной величины давления, определяемой настройкой пружины и давлением в линии управления Y.







Пропускание потока рабочей жидкости при достижении в линии управления X заданной величины давления, определяемой настройкой пружины и давлением в линии управления Y.

Устройство и принцип действия гидроклапанов Г66-3, ПГ66-3

Гидроклапаны АГ66-32М,Г66-32М,БГ66-32М,ВГ66-32М,ДГ66-32М,ПГ66-32М,ПАГ66-32М,ПБГ66-32М,ПВГ66-32М,ПДГ66-32М,АГ66-34М,Г66-34М,БГ66-34М,ВГ66-34М,ДГ66-34М,ПГ66-34,ПАГ66-34М,ПБГ66-34М,ПВГ66-34М,ПДГ66-34М,АГ 66-35М,Г66-35М,БГ66-35М,ВГ66-35М,ДГ66-35М,ПГ66-35М,ПАГ66-35М,ПБГ66-35М,ПВГ66-35М,ПДГ66-35МГ66-32,Г66-34,Г66-35,АГ66-32,АГ66-34,АГ66-35,БГ66-32,БГ66-34,БГ66-35,ВГ66-32,ВГ66-34,ВГ66-35,ДГ66-32,ДГ66-34,ДГ66-35

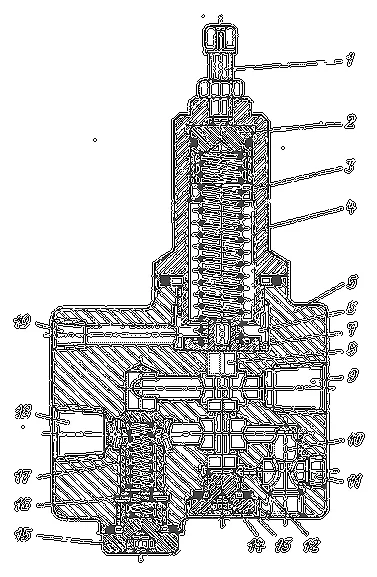

Гидроклапаны давления с обратным клапаном Г(ПГ)66 (напорные золотники с обратным клапаном) пропускают поток масла с заданным давлением в одном направлении и с минимальной потерей давления - в обратном. По конструкции и принципу действия аппараты подобны гидроклапанам давления Г54-2 и отличаются от них только наличием встроенного обратного клапана. Основными деталями аппарата (рисунок) являются: корпус 5, колпачок 4, золотник 8, обратный клапан 17, пружины 3 и 16, регулировочный винт 1, втулка 2, шайба 7 и пробки 13 и 15. Основные линии клапан Г66 подключаются к отверстиям 9 и 18. Последнее через канал 10 и малое отверстие (демпфер) 12 соединяется с нижней торцовой полостью 14 золотника 8. Верхняя торцовая полость б через отверстие 19 соединена с дренажной линией. При подводе масла в отверстие 18 обратный клапан 17 закрыт, и аппарат работает подобно гидроклапану давления Г(ПГ)54-2, описанному выше. Обратный поток масла из отверстия 9 в отверстие 18 проходит с минимальной потерей давления через обратный клапан 17. Для обеспечения дистанционного управления следует резьбовое отверстие 10 перекрыть пробкой Kl/8 ОСТ2 С98-3-73, вывернутой из отверстия 11. Вместо пробки в указанное отверстие ставят штуцер для подключения линии управления. Различные исполнения аппарата по давлению отличаются размерами пружин 3 и диаметрами золотников; аппараты стыкового исполнения по присоединению отличаются лишь конструкцией корпуса.
