Пружина УВ3132-00А-405 — это высоконадёжный оригинальный упругий элемент, предназначенный для тормозной фрикционной муфты УВ-3146. Данная запчасть обеспечивает заданное усилие разжатия, необходимое для корректной работы тормозного механизма на кузнечно-прессовом оборудовании, гарантируя безопасность и стабильность технологического процесса.
Пружина УВ3132-00А-405 является ключевым компонентом в тормозном модуле муфты УВ 3146. Её основное предназначение — создавать и поддерживать необходимое усилие в системе, обеспечивая чёткое и своевременное срабатывание тормоза при отключении пневмопривода. Без качественной пружины УВ3132-00А-405 невозможна точная работа всего узла, что может привести к простою дорогостоящего промышленного оборудования.

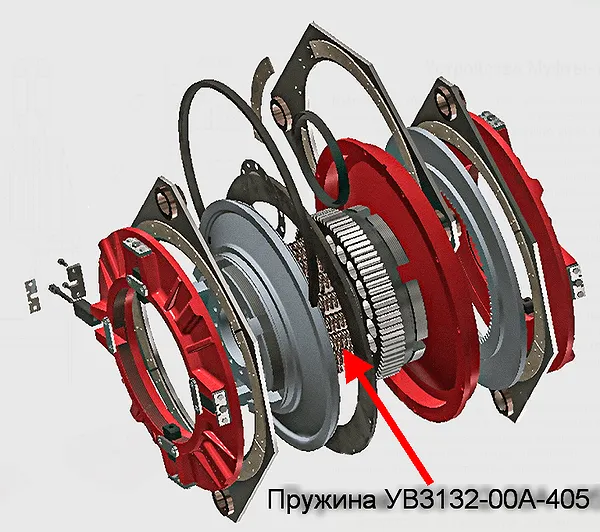

Муфта-тормоз УВ-3146, для которой предназначена эта пружина, представляет собой жёстко сбалансированное фрикционное многодисковое устройство с пневматическим включением. Она служит для периодического соединения вращающихся частей привода с ведомыми элементами и для постоянного торможения последних при непрерывно работающем электродвигателе. Таким образом, пружина УВ3132-00А-405 косвенно отвечает за безопасность операторов и сохранность самого станка, предотвращая неконтролируемое вращение или инерционный ход.
Отличительная особенность оригинальной пружины УВ3132-00А-405 от Гидромаш — строго выверенные геометрические параметры и упругие характеристики. Они рассчитаны на многократные циклы сжатия-растяжения в условиях значительных механических нагрузок и вибраций, типичных для кузнечно-прессовых цехов. Правильно подобранная пружина обеспечивает оптимальное время срабатывания тормоза и равномерный износ фрикционных дисков.
Представьте себе, что пружина УВ3132-00А-405 в муфте УВ 3146 — это та самая упругая пружинка в вашей дверной ручке, которая всегда возвращает её в исходное положение. Только в масштабах промышленного пресса её «возврат» — это мгновенная остановка многотонной массы. Без этой, казалось бы, небольшой детали вся мощная система становится неуправляемой.
| Параметр | Значение / Описание |
|---|---|
| Наименование | Пружина УВ3132-00А-405 тормозной муфты УВ 3146 |
| Тип изделия | Винтовая цилиндрическая пружина сжатия |
| Назначение | Элемент тормозного механизма муфты-тормоза УВ-3146 |
| Усилие (предварительное натяжение) | Специфично для модели муфты, обеспечивает заданное разжатие тормозных дисков |
| Рабочий ход | Определяется конструкцией узла муфты УВ 3146 |
| Термообработка | Обязательная (отпуск, закалка) для снятия внутренних напряжений и обеспечения стабильности характеристик |
| Материал проволоки | Высокоуглеродистая или легированная пружинная сталь (например, 65Г, 60С2ХА) |
| Покрытие (защита от коррозии) | Оцинковка, фосфатирование с окрашиванием, порошковое покрытие |
| Цвет покрытия (стандартный) | Чёрный, красный, серый |
| Стандарт производства | ГОСТ 13764-86, технические условия производителя |
Пружина УВ3132-00А-405 функционирует как аккумулятор механической энергии в узле тормозной муфты УВ 3146. В исходном (нерабочем) состоянии, когда пневмосистема не подаёт давление на поршень муфты, пружина находится в сжатом состоянии. Она прижимает пакет фрикционных дисков, создавая тормозной момент и блокируя ведомую часть привода.
При подаче сжатого воздуха (включении муфты) поршень преодолевает усилие, создаваемое пружиной УВ3132-00А-405, и сжимает её ещё сильнее. Это приводит к разжатию фрикционных дисков, разъединению тормозного момента и соединению ведущей и ведомой частей для передачи вращения. Таким образом, рабочее состояние муфты — это дополнительное сжатие данной пружины.
При сбросе давления воздуха энергия, запасённая в сжатой пружине УВ3132-00А-405, высвобождается. Она возвращает поршень в исходное положение, что приводит к моментальному прижатию дисков и торможению ведомого вала. От характеристик именно этой пружины зависит скорость и надёжность срабатывания аварийной остановки оборудования.
При замене пружины УВ3132-00А-405 в муфте УВ 3146 никогда не используйте для её установки или снятия грубый ударный инструмент (зубила, молотки). Это может привести к микротрещинам в витках и преждевременному усталостному разрушению. Всегда применяйте специальные съёмники или прессы. А перед монтажом новой пружины очистите посадочное место от старой стружки и загрязнений — это гарантирует равномерную работу и отсутствие перекосов.
Оригинальная пружина УВ3132-00А-405 от Гидромаш рассчитана на работу в стандартном промышленном температурном диапазоне от –20°C до +120°C в зоне расположения муфты. При этом её упругие свойства остаются стабильными. Основным фактором, влияющим на ресурс, является не температура, а количество рабочих циклов (включений/выключений) и величина ударных нагрузок.
Качество материала и правильность термообработки напрямую определяют сопротивление усталости металла. Пружина, изготовленная с соблюдением всех технологий, способна выдержать несколько сотен тысяч циклов. Срок службы до потери упругих свойств или поломки в нормальных условиях эксплуатации может составлять от 3 до 7 лет, в зависимости от интенсивности работы пресса.
Пружина УВ3132-00А-405 применяется прежде всего в машиностроении, а именно в кузнечно-прессовом производстве, где муфты-тормоза УВ-3146 устанавливаются на молотах, прессах, гильотинных ножницах. Она также востребована в металлообработке для оборудования, требующего точной и быстрой остановки вращающихся масс, и в тяжёлом общем машиностроении.
Хотя напрямую не связана с гидравликой, данная запчасть является элементом систем управления и безопасности в станках, которые могут входить в линии на предприятиях автомобильной, судостроительной промышленности и строительства (при производстве металлоконструкций). Её надёжность критически важна для предотвращения аварийных ситуаций на производстве.
Современные тенденции в области промышленной автоматизации делают даже такие, казалось бы, простые компоненты, как пружина УВ3132-00А-405, частью интеллектуальных систем. Встраивание датчиков контроля положения или усилия на узле тормозной муфты УВ 3146, в котором работает эта пружина, позволяет осуществлять предиктивный мониторинг её состояния. Данные о времени срабатывания тормоза и отклонениях от номинального усилия могут передаваться на ПЛК или в SCADA-систему, предупреждая обслуживающий персонал о необходимости плановой замены пружины до её отказа, в рамках концепции Industry 4.0.
Периодическое обслуживание узла, в котором установлена пружина УВ3132-00А-405, сводится к визуальному контролю её состояния во время плановых ремонтов муфты-тормоза УВ 3146. Следует проверять целостность витков, отсутствие остаточной деформации (проседания) и коррозии. Смазка пружины специальными составами не требуется и может даже навредить, если смазочный материал попадёт на фрикционные диски.
Ключевая рекомендация по продлению срока службы — обеспечение чистоты рабочей пневмосистемы. Попадание абразивной пыли или влаги в полость муфты может привести к заклиниванию подвижных частей и работе пружины в экстремальном режиме с перегрузками.
При капитальном ремонте муфты УВ-3146 рекомендуется менять пружину УВ3132-00А-405 в составе ремонтного комплекта. Типовой ЗИП для этого узла может включать:
— Саму пружину УВ3132-00А-405.
— Комплект фрикционных дисков.
— Уплотнительные манжеты и кольца (РТИ) для пневмопоршня.
— Стопорные кольца и крепёжные элементы.
Заказ оригинального ремкомплекта гарантирует полную взаимозаменяемость деталей и восстановление заводских характеристик тормозного модуля.
1. Пружина УВ3132-00А-405 с цинковым покрытием — стандартное исполнение для умеренных условий.
2. Пружина УВ3132-00А-405 с порошковым полимерным покрытием — для агрессивных сред с повышенной влажностью.
3. Пружина с увеличенным усилием (модификация) — для оборудования, работающего с повышенными инерционными массами.
4. Пружина из стали с повышенной стойкостью к усталости (легированные марки) — для высокоинтенсивных циклов работы.
5. Пружина в габаритном исполнении «Евро» — для муфт, модернизированных под импортные аналоги (требует проверки совместимости).
| Элемент кода | Значение |
|---|---|
| УВ3132 | Базовый индекс изделия, пружина |
| 00А | Исполнение, модификация (может указывать на материал или вид покрытия) |
| 405 | Условный номер или код, идентифицирующий конкретные геометрические и упругие параметры |
Использование качественной оригинальной пружины УВ3132-00А-405 — это не просто покупка запчасти, это инвестиция в бесперебойность производства. Своевременная замена данного элемента предотвращает внеплановые простои дорогостоящего кузнечно-прессового оборудования, которые могут обходиться в десятки и сотни тысяч рублей в час. Гарантированное усилие и ресурс пружины от Гидромаш обеспечивают стабильный тормозной момент, что снижает износ фрикционных дисков и продлевает общий жизненный цикл муфты УВ-3146, значительно улучшая общую окупаемость (ROI) оборудования.

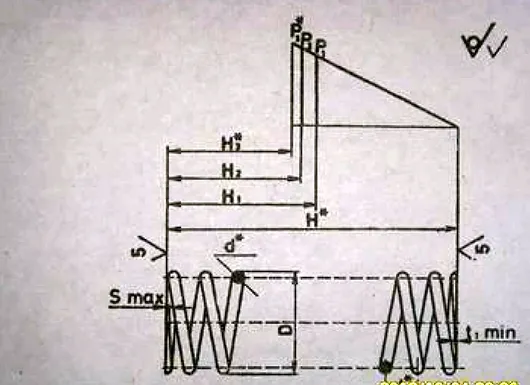

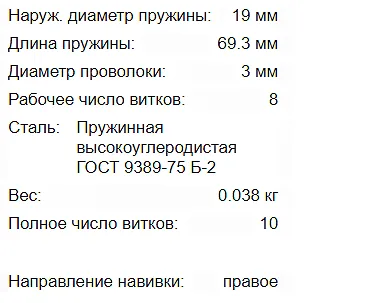

Габариты пружины УВ3132-00А-405 (наружный диаметр, диаметр проволоки, высота в свободном и рабочем состоянии) являются строго регламентированными параметрами и определяются конструкцией посадочного места внутри корпуса муфты УВ-3146. Для корректной установки критически важна не только высота, но и соосность. Пружина устанавливается в специальную расточку или на направляющую без резьбового или фланцевого крепления, удерживаясь за счёт предварительного поджатия другими деталями узла. При монтаже необходимо убедиться в отсутствии перекоса, который может привести к заклиниванию и поломке витков.
Пружина УВ3132-00А-405 — заказ оригинальной запчасти с цинковым покрытием для ремонта муфты-тормоза пресса.
Пружина УВ3132-00А-405 в порошковом покрытии чёрного цвета — для эксплуатации в цехе с повышенной влажностью.
Пружина УВ3132-00А-405 в комплекте с ремкомплектом РК-УВ3146 — для проведения капитального ремонта узла.
Пружина УВ3132-00А-405 от Гидромаш изначально проектировалась и производится с учётом суровых условий российского производства. Используемые марки пружинной стали и режимы термообработки обеспечивают стабильную работу как в отапливаемых цехах, так и в неотапливаемых помещениях в зимний период. Конструктивная надёжность позволяет ей выдерживать характерные для отечественных сетей перепады давления в пневмосистемах и вибрационные нагрузки от устаревшего фонда оборудования. Это делает её готовым решением для модернизации и ремонта промышленного парка по всей территории России и стран СНГ.
Оригинальная пружина УВ3132-00А-405 демонстрирует высокую стойкость в экстремальных условиях. При использовании соответствующих марок стали и покрытий она может сохранять работоспособность при температуре окружающей среды до –40°C, что актуально для предприятий в северных регионах. Её ресурс не зависит от качества гидравлического масла, так как находится в пневматическом контуре, но критически важна чистота подаваемого воздуха.
Простая конструкция и отсутствие электронных компонентов делают диагностику её состояния возможной даже в полевых или цеховых условиях с помощью базовых средств измерения (штангенциркуль, проверка на отсутствие остаточной деформации). Замена также не требует высокотехнологичного оборудования, что минимизирует время простоя.
Если бы на Марсе потребовалось запустить земной кузнечный пресс, то пружина УВ3132-00А-405 в его тормозной муфте УВ 3146 стала бы одним из самых надёжных элементов. Её полностью механический принцип действия не зависит от состава атмосферы (лишь бы не было абразивной пыли), а рабочий температурный диапазон перекрывает марсианские колебания. Главной проблемой могла бы стать космическая радиация, влияющая на кристаллическую решётку металла, но запас прочности, заложенный в её конструкцию, вероятно, позволил бы ей прослужить не один сезон в условиях Красной планеты, обеспечивая безопасную остановку механизмов марсианской колонии.
Как заказать пружину УВ3132-00А-405?
Для заказа позвоните нам по телефону или оставьте заявку через форму на сайте. Наш менеджер уточнит наличие, вариант исполнения (покрытие) и согласует условия отгрузки и доставки.
У вас есть пружина УВ3132-00А-405 в наличии?
Мы обеспечиваем регулярные поставки оригинальных запчастей от производителя. Актуальное наличие пружины УВ3132-00А-405 и возможность срочной отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани уточняйте у менеджера.
Как осуществляется доставка?
Доставляем по всей России и в страны СНГ: в Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Доставка в крупные города, такие как Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, осуществляется проверенными транспортными компаниями.
Какая гарантия на пружину?
Мы предоставляем гарантию 12 месяцев на оригинальную пружину УВ3132-00А-405 для тормозной муфты УВ 3146 от производителя Гидромаш при соблюдении условий эксплуатации, указанных в технической документации.
Выбирая пружину УВ3132-00А-405 для тормозной муфты УВ 3146 у нас, вы получаете гарантированно оригинальную запчасть напрямую от производителя Гидромаш с полным пакетом документов и гарантией 12 месяцев. Мы обеспечиваем возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани, а также оперативную доставку в любой регион России и страны СНГ. Наши менеджеры помогут подобрать нужное исполнение, проконсультируют по монтажу и ответят на все технические вопросы. Чтобы купить пружину УВ3132-00А-405 по оптимальной цене и с уверенностью в её качестве, просто оформите заказ или свяжитесь с нами через раздел Контакты.
