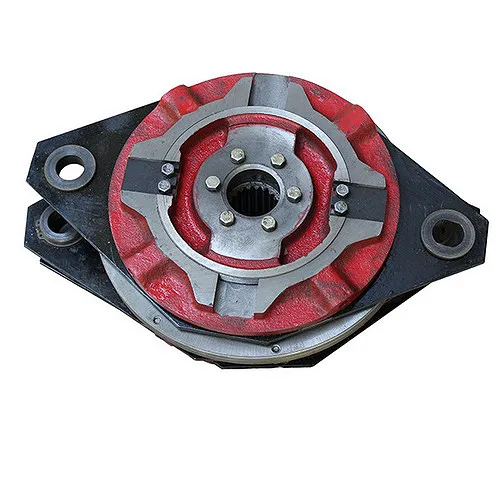

Муфта-тормоз УВ3132 фрикционная

Муфта-тормоз УВ3132 фрикционная — это жёстко сбалансированный, многодисковый пневмоприводной агрегат для кузнечно-прессового оборудования. Она обеспечивает надёжное периодическое соединение ведущего и ведомого валов и их стабильное торможение, что критически важно для цикличной работы прессов и штамповочных машин. Главные преимущества — высокая надёжность, удобство регулировки и большой передаваемый момент.

Описание и назначение

Муфта-тормоз УВ3132 фрикционная представляет собой ключевой узел привода кузнечно-прессовых машин (КПМ). Её основное назначение — передача крутящего момента от двигателя к исполнительному механизму (эксцентриковому валу пресса) с возможностью мгновенной остановки ведомой части при непрерывно работающем электродвигателе. Это обеспечивает безопасность и точность рабочих циклов — ход ползуна, выдержку под давлением, возврат в исходное положение.

По своей конструкции фрикционная муфта-тормоз УВ3132 является жёстко сблокированной, что исключает одновременное включение муфты и тормоза («сдваивание ходов») — критически важная функция для предотвращения поломок оборудования. Агрегат работает на сжатом воздухе, что делает его отзывчивым, пожаробезопасным и пригодным для использования в цехах с высокой запылённостью. Пневматическое включение обеспечивает плавность срабатывания и высокую частоту циклов — до 63 включений в минуту.

Отличительной особенностью данной муфты-тормоза является её блочная конструкция, облегчающая монтаж и обслуживание на заводе-изготовителе оборудования. Использование рабочих дисков из высокопрочного чугуна, термически обработанных стальных пальцев и эвольвентного зубчатого зацепления гарантирует высокий ресурс и стабильность работы под значительными нагрузками. Правильный выбор и установка именно муфты-тормоза УВ3132 фрикционной напрямую влияет на производительность и долговечность всего прессового комплекса.

Вес, габариты, код ТН ВЭД, ГОСТ

Невидимый дирижёр штамповочного цеха

Эта муфта-тормоз — как опытный дирижёр в оркестре пресса: она не просто соединяет и разъединяет валы, а задаёт точный, безаварийный ритм всего рабочего цикла. Один неверный «взмах» — и мелодия производства сбивается. Надёжность УВ3132 делает её незаметным, но абсолютно незаменимым музыкантом в симфонии металлообработки.

Технические характеристики

Принцип работы

Принцип действия муфты-тормоза УВ3132 фрикционной основан на использовании силы трения между пакетами дисков. В исходном, обесточенном состоянии, тормозная часть устройства прижата, а муфта — разомкнута. Это означает, что ведомый вал (ступица) заблокирован и неподвижен, несмотря на вращение ведущей части от двигателя. При подаче сжатого воздуха в пневмоцилиндр происходит его срабатывание.

Поршень цилиндра перемещается, сжимая пакет фрикционных дисков муфты. За счёт возникающей силы трения вращение передаётся со ведущих дисков на ведомую ступицу, связанную с эксцентриковым валом пресса. Одновременно с этим движение цилиндра освобождает (разжимает) пакет дисков тормозной части. Таким образом, происходит плавный и синхронизированный переход от состояния «торможение» к состоянию «сцепление».

Когда подача воздуха прекращается, пружины (или иное возвратное устройство, в зависимости от конструкции) возвращают цилиндр в исходное положение. Муфта размыкается, а тормозная часть снова прижимает диски, надёжно и быстро останавливая ведомый вал. Именно жёсткая кинематическая связь между механизмами включения муфты и выключения тормоза (и наоборот) через общий цилиндр исключает возможность их одновременной работы, что является ключевым для безопасности.

Правильная регулировка — залог долгой службы

Типичная ошибка — забывать о регулировке хода цилиндра после замены фрикционных накладок. Без этой процедуры полного прижатия дисков может не происходить, что ведёт к проскальзыванию, перегреву и ускоренному износу. Лайфхак от наладчика: после любого вскрытия муфты-тормоза УВ3132 обязательно проверьте и отрегулируйте зазор согласно руководству по эксплуатации — это сэкономит деньги на ремонте и предотвратит внеплановые простои пресса.

Температурный режим и срок службы

Штатный температурный диапазон работы муфты-тормоза УВ3132 фрикционной лежит в пределах от -10°C до +40°C окружающей среды. При более низких температурах возможна потеря эластичности уплотнений и увеличение вязкости консистентной смазки в подшипниках, что требует применения морозостойких материалов и специальных смазочных материалов. Работа в условиях повышенных температур (свыше +50°C у корпуса) ускоряет старение резинотехнических изделий (РТИ) и может привести к короблению или потере фрикционных свойств накладок.

Качество рабочей среды — очищенного и осушенного сжатого воздуха — напрямую влияет на ресурс. Наличие влаги и абразивных частиц приводит к коррозии зеркала цилиндра, износу уплотнений поршня и загрязнению фрикционных поверхностей. При соблюдении регламента обслуживания, использовании качественных фрикционных пар и чистого воздуха, ресурс муфты-тормоза до капитального ремонта может составлять несколько лет интенсивной эксплуатации, измеряемой миллионами циклов включения.

Область применения

Муфта-тормоз УВ3132 фрикционная нашла основное применение в машиностроении, в частности, в приводных системах кузнечно-прессового оборудования: кривошипных прессах, гильотинных ножницах, механических молотах. В автомобильной промышленности и металлообработке такие узлы используются на линиях штамповки кузовных деталей, колёсных дисков, элементов подвески. В производстве бытовой техники и элементов строительных конструкций они обеспечивают работу прессов для глубокой вытяжки и гибки.

Помимо этого, аналогичные по принципу действия агрегаты могут применяться в приводах тяжелых конвейеров в горнодобывающей промышленности, в механизмах подъёма и перемещения в металлургии, а также в специальном технологическом оборудовании для деревообработки (прессы для ДСП) и текстильной промышленности. Везде, где требуется цикличное, точное и безопасное соединение и остановка вращающихся масс, востребована надёжная фрикционная муфта-тормоз.

Современные технологии

Интеграция датчиков износа фрикционных накладок и датчиков температуры в конструкцию муфты-тормоза открывает путь к предиктивному обслуживанию в рамках концепции Industry 4.0. Данные о состоянии узла могут передаваться на ПЛК или в SCADA-систему, прогнозируя оставшийся ресурс и планируя замену в период планового простоя. В гибких автоматизированных линиях, обслуживаемых коботами, сигнал от системы управления роботом может напрямую инициировать включение/выключение УВ3132, обеспечивая бесшовную интеграцию механики и цифры.

Обслуживание и ремонт

Для продления срока службы муфты-тормоза УВ3132 фрикционной необходимо строго соблюдать межсервисные интервалы, указанные в руководстве по эксплуатации пресса. Регламентное обслуживание включает в себя периодический контроль уровня и состояния смазки в подшипниковых узлах, проверку герметичности пневмосистемы и целостности воздушных шлангов, очистку от производственной пыли и стружки. Особое внимание следует уделять состоянию фильтра-влагоотделителя в пневмолинии, подающей воздух на устройство.

Наиболее быстроизнашиваемыми элементами являются фрикционные накладки на дисках муфты и тормоза. Их износ приводит к увеличению свободного хода цилиндра и требует своевременной регулировки, а затем и замены. Также подвержены старению и требуют контроля все резиновые уплотнительные кольца (манжеты) в пневмоцилиндре. При появлении утечек воздуха или снижении эффективности торможения/сцепления необходимо провести диагностику и замену изношенных деталей.

Ремонткомплект или ЗИП

Для оперативного восстановления работоспособности муфты-тормоза УВ3132 рекомендуется иметь ремонтный комплект (ЗИП). Его стандартный состав включает: комплект фрикционных накладок для дисков муфты и тормоза (материал «Фородо» или аналог), набор резинотехнических изделий (уплотнительные кольца, манжеты) для пневмоцилиндра, упорные подшипники, пружины возвратного механизма (при наличии), а также стандартный крепёж (болты, гайки, шайбы). Заказать оригинальный или совместимый ремонтный комплект для данной модели можно у поставщика оборудования.

Аналоги устройства

На рынке промышленных приводов функциональными аналогами муфты-тормоза УВ3132 фрикционной могут выступать другие модели с близкими параметрами, как правило, отличающиеся типоразмером, типом привода или конструктивным исполнением. Например: многодисковые фрикционные муфты-тормоза с электромагнитным включением; пневмомуфты-тормоза с увеличенным крутящим моментом (более 200 кгс*м); компактные блоки муфта-тормоз для высокоскоростных прессов; узлы с гидравлическим приводом включения для особо тяжёлых режимов работы; а также модульные системы «муфта + тормоз», установленные на общей платформе, но с раздельным управлением.

Условное обозначение

Экономические выгоды

Использование надёжной муфты-тормоза УВ3132 фрикционной ведёт к прямым экономическим выгодам. Снижаются простои дорогостоящего прессового оборудования благодаря повышению межремонтного периода и возможности быстрого планового обслуживания. Экономия энергии достигается за счёт отсутствия необходимости постоянно запускать и останавливать главный электродвигатель — он работает в непрерывном режиме. Рост ресурса всего привода и уменьшение количества брака из-за точного позиционирования ползуна улучшают общую окупаемость (ROI) производственной линии.

Изображения

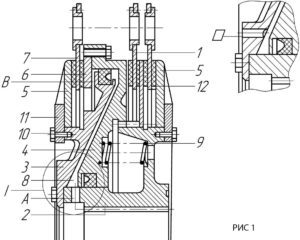

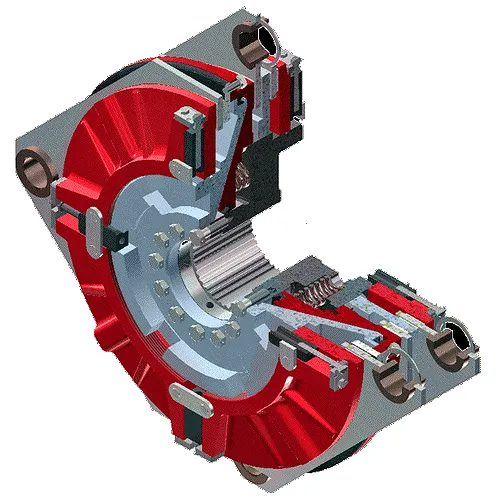

Габаритные и присоединительные размеры

Основной габаритный размер муфты-тормоза УВ3132 фрикционной — диаметр корпуса 395 мм. Для уточнения полных габаритов по длине (с учётом ступицы и зубчатого зацепления), а также монтажных и присоединительных размеров (межосевые расстояния, диаметры отверстий под крепёж, параметры шпоночного паза на ступице) необходимо обратиться к заводскому чертежу или паспорту изделия. Тип присоединения к эксцентриковому валу пресса — эвольвентное шлицевое (зубчатое) соединение, обеспечивающее высокую точность центрирования и передачу больших моментов.

Конструкция блока предусматривает его компактное размещение в ограниченном пространстве картера пресса. Крепление к станине или корпусу осуществляется через фланцы или лапы с помощью болтов. Пневматическое подключение выполняется через стандартный резьбовой штуцер, расположенный на корпусе пневмоцилиндра. При монтаже важно обеспечить свободный доступ для подключения воздушной магистрали и для последующего технического обслуживания и регулировки устройства.

Примеры заказа

Узел МУФТА-ТОРМОЗ УВ3132.00Б.00СБ — базовая сборочная единица (блок) муфты-тормоза в сборе, готовый к установке на пресс.

Комплект дисков фрикционных УВ3132-00Б-009 для муфты-тормоза — набор ведущих/тормозных дисков с накладками для замены при ремонте.

Ступица УВ3132-00Б-101 — основная ведомая деталь муфты-тормоза с эвольвентным отверстием под вал.

Адаптация к российским условиям

Муфта-тормоз УВ3132 фрикционная адаптирована для эксплуатации на промышленных предприятиях России и стран СНГ. Конструкция учитывает возможность работы в неотапливаемых цехах в зимний период. Уплотнения подобраны с учётом совместимости с отечественными смазочными материалами и консистентными смазками, применяемыми в тяжёлом машиностроении. Устройство готово к работе в условиях типичных для ЖКХ и промышленности РФ колебаний давления в цеховых пневмосетях и демонстрирует стабильность при незначительных загрязнениях рабочей среды.

Работа в экстремальных условиях

При специальном исполнении (замена материалов уплотнений, применение морозостойких смазок) муфта-тормоз УВ3132 фрикционная может работать при температурах окружающего воздуха до -40°C, что актуально для производств в северных регионах. Такое исполнение также подразумевает использование фрикционных материалов, сохраняющих стабильные характеристики в широком температурном диапазоне.

Важным требованием для работы в тяжёлых условиях является повышенная фильтрация подаваемого воздуха. Рекомендуется использование фильтров тонкой очистки и влагоотделителей. Конструктивная простота узла позволяет производить его диагностику, регулировку и даже замену быстроизнашиваемых деталей (фрикционных накладок, уплотнений) силами штатных ремонтных служб предприятия, минимизируя время простоя основного оборудования.

Возможность работы на Марсе или Луне

Теоретически, муфта-тормоз УВ3132 могла бы взять на себя роль привода в марсианском или лунном экскаваторе. Для этого потребовалось бы герметичное исполнение корпуса для работы в вакууме, замена всех органических материалов (РТИ, фрикционных накладок) на керамические или металлокерамические аналоги, а также адаптация пневмопривода на использование инертного газа из местных запасов. Однако сам принцип жёстко сблокированной фрикционной передачи и её запас прочности, заложенный в земных кгс*м, наглядно демонстрирует надёжность, которая не помешает и в других мирах.

Часто задаваемые вопросы

Как часто нужно менять фрикционные накладки на муфте-тормозе УВ3132?
Ресурс накладок зависит от интенсивности работы пресса, правильности регулировок и качества воздуха. О необходимости замены сигнализирует увеличение свободного хода, не устраняемое регулировкой, или снижение эффективности торможения/сцепления. В среднем, при двухсменной работе замена требуется раз в 1-3 года.

Какое давление воздуха необходимо для работы муфты-тормоза?
Номинальное рабочее давление для корректной работы муфты-тормоза УВ3132 фрикционной составляет 0,45 МПа (4,5 бар). Работа при пониженном давлении приводит к неполному прижатию дисков и их проскальзыванию, а при повышенном — к излишним механическим нагрузкам и ускоренному износу.

Возможна ли доставка муфты-тормоза УВ3132 в наш город?
Да, мы осуществляем доставку оборудования по всей России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города) и в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбезистан, Туркменистан.

Что входит в гарантию на муфту-тормоз УВ3132?
Гарантия от производителя Гидромаш составляет 12 месяцев с момента отгрузки и распространяется на отсутствие заводских дефектов материалов и изготовления. Гарантийные обязательства действуют при условии соблюдения правил монтажа, эксплуатации и обслуживания, изложенных в технической документации.
