| Расход | 883 |
| Давление, Мпа | 1 |
| Вес, кг | 6,4 |
| Производимые модели | Расход | Давление, Мпа | Вес, кг | Цена | |
|---|---|---|---|---|---|
|
Вакуумный клапан EMV 20 NO | 883 | 1 | 6,4 | По запросу |
 |
Вакуумный клапан EMV 25 NO | 1466,7 | 1 | 9,6 | По запросу |

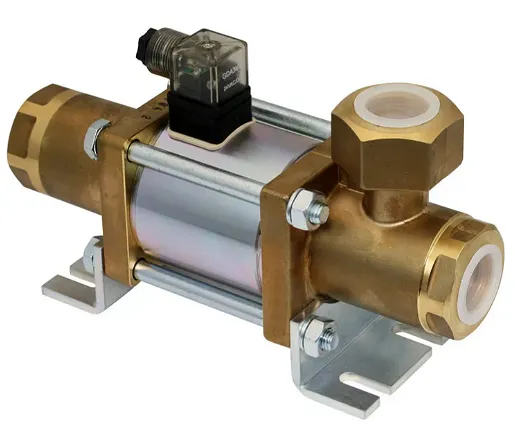

Вакуумный клапан EMV 20 NO — это высоконадёжный компактный электромагнитный распределитель, предназначенный для оперативного включения и отключения вакуума или сжатого воздуха на производственных линиях. Нормально открытое (NO) исполнение гарантирует безопасность в случае аварийного обесточивания системы, при этом обеспечивается высокая скорость срабатывания.
Вакуумный клапан EMV 20 NO представляет собой моноблочный соленоидный распределитель тарельчатого типа, рассчитанный на работу в составе промышленных вакуумных захватов, пневматических систем и линий транспортировки. Его ключевая задача — точное и быстрое управление потоком вакуума или сжатого воздуха через магистраль с сечением 20 мм. Устройство играет критическую роль в автоматизации процессов подъёма, удержания и точного позиционирования деталей, особенно в роботизированных ячейках.
В отличие от универсальных распределителей, модель EMV 20 оптимизирована именно для работы с вакуумом, включая агрессивные технологические среды. Быстрое время срабатывания клапана (закрытия около 100 мс) минимизирует цикл обработки, повышая общую производительность линии. Главное преимущество данного клапана — его надёжность, обусловленная простой и прочной конструкцией металлического корпуса и прямым управлением, что делает его востребованным в машиностроении и серийном производстве.
Выбирая вакуумный клапан EMV 20 NO для модернизации или ремонта оборудования, вы получаете устройство с продуманной коммерческой логистикой: возможность быстрой отгрузки со склада в Москве, Санкт-Петербурге, Ростове-на-Дону или Новосибирске позволяет минимизировать простои производства. При грамотном сервисе и использовании оригинальных ремкомплектов ресурс клапана значительно возрастает, обеспечивая стабильность работы системы на долгие годы.
Вакуумный клапан EMV 20 NO — это как надёжный коллега, который даже в час «отключения света» (подачи питания) держит ситуацию под контролем. Нормально открытое исполнение — это его кредо безопасности: если что-то пошло не так, он просто не отпустит удерживаемую деталь, предотвращая сбой на всей производственной линии.
| Параметр | Значение для EMV 20 NO |
|---|---|
| Номинальный размер / Присоединение | 20 мм (G3/4 или по ISO 5599-1) |
| Тип клапана / управление | 3/2 ходовой, нормально открытый (NO) |
| Номинальный расход (сжатый воздух) | до 883 л/мин (~53 м³/ч) |
| Рабочее давление | Вакуум (~ -0,9 бар) – сжатый воздух (до 10 бар) |
| Напряжение питания | 24 В постоянного тока (DC) |
| Потребляемая мощность | ~40,8 Вт |
| Время закрытия | ~100 мс |
| Рабочая среда | Сжатый воздух, вакуум, нейтральные и агрессивные газы |
| Материал корпуса | Алюминиевый сплав, сталь |
| Материал уплотнений | NBR (Нитрил-бутадиеновый каучук) |
| Масса (приблизительно) | 6,38 кг |
Принцип действия вакуумного клапана EMV 20 NO основан на электромагнитном управлении тарельчатым золотником. В обесточенном состоянии (нормальное положение) пружина удерживает золотник в открытом положении, обеспечивая проход вакуума от источника к исполнительному механизму (например, вакуумной присоске). При подаче управляющего сигнала 24V DC на катушку соленоида создаётся электромагнитное поле, которое преодолевает усилие пружины и перемещает золотник, перекрывая проход вакуума и, в зависимости от схемы, либо запирая линию, либо стравливая в ней давление.
Высокая скорость срабатывания (~100 мс) достигается за счёт компактной конструкции подвижных частей и оптимального усилия соленоида. Расход среды (до 53 м³/ч) напрямую зависит от перепада давления на клапане и состояния уплотнительных поверхностей. Именно поэтому для поддержания заявленной производительности вакуумного клапана EMV 20 критически важно следить за чистотой рабочей среды и проводить регулярное техническое обслуживание.
Надёжность удержания в аварийной ситуации — ключевая особенность нормально открытого исполнения. При внезапном отключении питания клапан автоматически возвращается в открытое состояние, поддерживая вакуум в системе и не позволяя удерживаемому объекту упасть. Это делает покупку данного клапана оправданным решением для процессов, где безопасность и сохранность дорогостоящих заготовок являются приоритетом.
Типичная ошибка при эксплуатации вакуумных клапанов, включая EMV 20 NO, — это подача на них неочищенного и влажного сжатого воздуха. Конденсат и мелкие частицы быстро выводят из строя точные сопрягаемые поверхности и уплотнения, что приводит к падению производительности, утечкам и гарантированному ремонту. Установка фильтра-влагоотделителя перед клапаном — не расход, а инвестиция в его многолетний бесперебойный ресурс.
Рекомендуемый температурный диапазон для стабильной работы вакуумного клапана EMV 20 составляет от +5°C до +50°C как для окружающей среды, так и для рабочей среды (воздуха). При эксплуатации вблизи верхнего предела возможно снижение ресурса уплотнений из-за ускоренного старения резины. Работа при более низких температурах требует применения специальных морозостойких масел в пневмосистеме и может повлиять на время срабатывания.
Срок службы клапана напрямую зависит от трёх факторов: чистоты подаваемого воздуха, стабильности напряжения питания и соблюдения цикловой нагрузки. При использовании очищенного воздуха, соответствующего классу чистоты по ISO 8573-1, и номинальном напряжении 24V DC ресурс соленоида и механических деталей составляет несколько миллионов циклов. Основным расходным элементом являются уплотнения (РТИ), замена которых предусмотрена конструкцией.
Грамотно подобранный и установленный вакуумный клапан EMV 20 NO от бренда Гидромаш способен безотказно работать 5-7 лет и более в условиях среднестатистического промышленного цеха. Оригинальный ремкомплект и профессиональное обслуживание позволяют продлить этот срок, минимизировав затраты на закупку новой дорогостоящей арматуры.
Вакуумный клапан EMV 20 NO находит широкое применение в различных отраслях промышленности благодаря своей надёжности и скорости. В машиностроении и автомобильной промышленности он используется в роботизированных сборочных комплексах для захвата и перемещения кузовных панелей, стекол, деталей двигателя. В деревообработке и металлообработке — для фиксации листовых материалов на станках с ЧПУ и лазерных резаках.
В химической промышленности и нефтегазовой отрасли клапан управляет продувкой и вакуумированием ёмкостей и трубопроводов при условии совместимости с рабочей средой (инертные газы). В горнодобывающей промышленности и строительстве аналогичные устройства могут входить в состав систем пневмотранспорта сыпучих материалов. В сфере ЖКХ и текстильной промышленности оборудование с вакуумными захватами, управляемыми такими клапанами, используется для автоматизации погрузочно-разгрузочных работ и упаковки.
Вакуумный клапан EMV 20 NO органично интегрируется в концепцию Industry 4.0. Подключённый через промежуточный усилитель к ПЛК (программируемому логическому контроллеру), он становится частью гибкой автоматизированной линии. Его статус (включен/отключен) может отслеживаться в SCADA-системе, а анализ времени срабатывания позволяет реализовать элементы предиктивной диагностики — предсказывать износ пружины или загрязнение золотника до возникновения критического сбоя, что особенно важно при работе с коботами (коллаборативными роботами) в гибридных производственных ячейках.
Обслуживание вакуумного клапана EMV 20 NO носит планово-предупредительный характер. Рекомендуется проводить визуальный осмотр на предмет внешних загрязнений и проверку соединений на герметичность не реже одного раза в квартал. Основные параметры для контроля — время срабатывания и падение производительности (расхода), которые сигнализируют о внутреннем износе или загрязнении.
Для продления срока службы необходимо использовать только очищенный и осушенный сжатый воздух, а также обеспечивать стабильность питающего напряжения. Быстрее всего изнашиваются уплотнительные кольца и манжеты, контактирующие с подвижным золотником, а также рабочие кромки самого золотника и седла клапана. Соленоидная катушка редко выходит из строя при отсутствии перепадов напряжения и перегрева.
Капитальный ремонт клапана, как правило, сводится к его полной разборке, тщательной промывке всех деталей, замене уплотнений на новые из оригинального ремкомплекта и последующей сборке с проверкой на стенде. Проводить такие работы должны квалифицированные специалисты, имеющие опыт работы с пневмораспределительной арматурой.
Оригинальный ремонтный комплект (ЗИП) для вакуумного клапана EMV 20 NO позволяет быстро восстановить его работоспособность в условиях цеха. В стандартный комплект обычно входят быстроизнашиваемые детали: полный набор уплотнительных колец (РТИ) из нитрильного каучука (NBR) для золотника, штока и корпусных соединений; возвратная пружина золотника; при необходимости, набор крепёжных винтов и заглушек. Для заказа оригинального ЗИП рекомендуется использовать каталожный номер изделия, а покупку осуществлять у официальных представителей бренда Гидромаш для гарантии совместимости и качества материалов.
Существует ряд устройств, схожих по функционалу и назначению с вакуумным клапаном EMV 20 NO. Среди них можно выделить следующие модели и исполнения:
1. Электромагнитный клапан 3/2 NC (нормально закрытый) для систем, где безопасным считается состояние «без вакуума».| Элемент кода | Расшифровка |
|---|---|
| EMV | Семейство электромагнитных вакуумных клапанов |
| 20 | Номинальный размер (присоединительный) в миллиметрах |
| N | Нормальное положение: O (Open — открыто) |
| О (NO) | Тип управления: нормально открытый (Normally Open) |
| 24 DC | Номинальное напряжение питания: 24V постоянного тока |
Инвестиция в качественный вакуумный клапан EMV 20 NO быстро окупается. Его высокая скорость срабатывания сокращает цикл обработки, повышая общую производительность линии. Надёжность и долгий срок службы, заложенные в конструкцию, напрямую снижают стоимость владения за счёт минимизации внеплановых простоев и затрат на частые замены. Использование оригинальных запасных частей для ремонта поддерживает высокий КПД устройства, что, в конечном итоге, ведёт к росту окупаемости (ROI) всего оборудования и стабильности технологического процесса.
Вакуумный клапан EMV 20 NO имеет компактные габариты, адаптированные для монтажа в ограниченном пространстве управляющих шкафов или непосредственно на манипуляторах. Его корпус выполнен в виде моноблока с несколькими плоскостями для крепления. Основные присоединительные интерфейсы — это порты для подключения вакуумной/воздушной магистрали номинальным размером 20 мм, которые выполняются, как правило, в виде внутренней резьбы G3/4" или в соответствии со стандартом ISO 5599-1 (плита с уплотнительными кольцами).
Монтаж клапана не требует специального инструмента, за исключением ключей для затяжки присоединительных фитингов с рекомендуемым моментом затяжки (чтобы избежать повреждения корпуса или срыва резьбы). На корпусе предусмотрены монтажные отверстия или пазы для крепления на плоскую поверхность, что облегчает интеграцию в существующую пневмосистему даже в условиях ремонта или модернизации.
Модель Вакуумный клапан EMV 20 NO — стандартное исполнение с нормально открытым золотником, питанием 24V DC, для работы на вакууме и сжатом воздухе.
Модель Вакуумный клапан EMV 20 NO с катушкой с ручным дублёром — для возможности ручного переключения в случае необходимости, удобно при наладке и сервисе.
Модель Вакуумный клапан EMV 20 NO с защитой катушки IP65 — для эксплуатации в условиях повышенной запыленности или влажности.
Конструкция вакуумного клапана EMV 20 NO предусматривает его устойчивую работу в специфических условиях промышленности России и стран СНГ. Устройство совместимо с отечественными рабочими средами, включая воздух, подготовленный по стандартным схемам компрессорных станций. Климатическое исполнение допускает работу при сезонных перепадах температур в отапливаемых цехах. Благодаря простой и ремонтопригодной конструкции, обслуживание и поставка запчастей для данного клапана хорошо налажены, что гарантирует минимальные простои оборудования на предприятиях ЖКХ, химической отрасли и машиностроения по всей РФ.
Стандартный вакуумный клапан EMV 20 NO рассчитан на стандартные промышленные условия. Однако, при использовании специальных морозостойких уплотнений (например, из FPM/Витона) его можно адаптировать для работы при температурах до –20°C. Работа в условиях сильной вибрации и запылённости требует дополнительного крепления корпуса и защиты соленоидной части. Совместимость с отечественными рабочими жидкостями и газами, соответствующими ГОСТ, проверяется по химической стойкости материалов уплотнений.
Простота разборки и наличие ремкомплекта делают возможным оперативный ремонт и замену изношенных деталей в полевых условиях, что критически важно для мобильного оборудования, применяемого в горнодобывающей и строительной отраслях. Диагностика чаще всего сводится к проверке подачи питания, прослушиванию щелчка срабатывания и измерению времени отклика.
Теоретически, вакуумный клапан EMV 20 NO мог бы пригодиться на Марсе или Луне для управления локальными атмосферами в герметичных модулях или пневматическими манипуляторами роверов. Главные задачи — обеспечить герметичность в условиях почти нулевого внешнего давления и работать при экстремальных температурах с перепадом в сотни градусов. Наш клапан, конечно, для этого потребует доработки: титановый корпус вместо алюминиевого, специальные космические уплотнения и система подогрева/охлаждения. Но сам принцип надёжного переключения потока под электрическим управлением остался бы неизменным, подтверждая заложенный в наземную версию запас прочности.
Какой тип питания необходим для вакуумного клапана EMV 20 NO?
Клапан рассчитан на постоянное напряжение 24 Вольта (24V DC). Потребляемая мощность составляет около 40,8 Вт. Важно обеспечить стабильность питания для долговечной работы соленоида.
В чём разница между нормально открытым (NO) и нормально закрытым (NC) исполнением?
Нормально открытый (NO) клапан EMV 20 пропускает поток вакуума/воздуха, когда на него не подано питание. При подаче напряжения поток перекрывается. Это безопасное исполнение для удержания деталей. NC — наоборот, закрыт без питания и открывается при включении.
Можно ли управлять этим клапаном от обычного ПЛК?
Да, напрямую или через промежуточное реле/усилитель, так как нагрузка соленоида (~40,8 Вт) может превышать выходную мощность дискретного выхода стандартного контроллера.
Возможна ли доставка вакуумного клапана EMV 20 NO в наш город и сколько она займёт?
Да, мы осуществляем доставку по всей России и в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. При наличии на складе в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани или Ростове-на-Дону отгрузка происходит в течение 1-2 рабочих дней, срок доставки зависит от выбранной транспортной компании.
Выбирая оборудование бренда Гидромаш, вы гарантированно получаете оригинальный и качественный вакуумный клапан EMV 20 NO, соответствующий заявленным техническим характеристикам. Мы предоставляем официальную гарантию 12 месяцев на всё поставляемое оборудование. Наша логистическая сеть позволяет предложить выгодную цену и возможность быстрой отгрузки со складов в ключевых промышленных центрах: Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани.
Купить нужную позицию можно через менеджера или оформив заявку на сайте, чтобы уточнить актуальное наличие и получить коммерческое предложение. Мы обеспечиваем оперативную доставку по России и в страны СНГ, а наш технический отдел готов проконсультировать по вопросам подбора, монтажа и обслуживания. Обращаясь к нам, вы выбираете надёжного поставщика промышленных компонентов с проверенной репутацией.
