| Производимые модели | Расход | Давление, Мпа | Вес, кг | Цена | |
|---|---|---|---|---|---|
|
Вакуумный клапан EMV 20 NO | 883 | 1 | 6,4 | По запросу |
|
Вакуумный клапан EMV 25 NO | 1466,7 | 1 | 9,6 | По запросу |
Электромагнитные вакуумные клапаны EMV — это высокоточные устройства, разработанные для управления потоками вакуума и сжатого воздуха в автоматизированных системах. Серия EMV включает модели: EMV 3 NC, EMV 5 NO, EMV 10 NO, EMV 15 NO, EMV 20 NO и EMV 25 NO. Все модели серии обеспечивают надежную работу в условиях промышленной эксплуатации, характеризуются малым временем переключения и высокой устойчивостью к циклическим нагрузкам. Электромагнитные вакуумные клапаны EMV применяются в системах вакуумного захвата, пневмоприводах, а также в линиях автоматизации с короткими тактами работы.
Продукция производится под брендом Гидромаш и поставляется напрямую с предприятия в Екатеринбурге. Доставка осуществляется по всей России, включая Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие города.
| Модель клапана | Номинальный размер, мм | Принцип работы | Производительность, м³/час | Пропускная способность, л/мин | Потребляемая мощность (постоянный ток), Вт | Время закрытия, мс | Масса, кг |
|---|---|---|---|---|---|---|---|
| Электромагнитный вакуумный клапан EMV 3 NC | 3 | Нормально закрытый | 2 | 33 | 5,0 | 20 | 0,200 |
| Клапан вакуумный EMV 5 NO | 5 | Нормально открытый | 4 | 67 | 15,0 | 20 | 0,518 |
| EMV 10 NO | 10 | Нормально открытый | 20 | 333 | 32,0 | 25 | 2,510 |
| EMV 15 NO | 15 | Нормально открытый | 34 | 567 | 38,4 | 80 | 4,665 |
| EMV 20 NO | 20 | Нормально открытый | 53 | 883 | 40,8 | 100 | 6,375 |
| EMV 25 NO | 25 | Нормально открытый | 88 | 1467 | 63,8 | 135 | 9,600 |
Ниже представлена таблица габаритов для каждой модели серии EMV. Эти данные необходимы для правильной интеграции электромагнитных вакуумных клапанов EMV в технологическую линию или пневмосистему.
| Модель | B | B1 | d | G1 | G2 | G3 | G5 | H | H1 | L | L1 | X1 | Y1 | LG1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EMV 3 24V-DC (230V-AC) NO | - | 61,5 | - | G1/4-F | - | - | M3-F | 22,0 | 60,0 | 42,0 | - | - | - | 12,0 |
| EMV 5 24V-DC (230V-AC) NO | 32,0 | 80,0 | - | G1/4-F | G1/4-F | G1/4-F | M4-F | 71,0 | 130,0 | 46,0 | 90,0 | 38,0 | 24,0 | - |
| EMV 10 24V-DC (230V-AC) NO | 62,0 | 100,0 | 7,0 | G1/2-F | G1/2-F | G1/2-F | - | 79,0 | 108,0 | 166,5 | 180,0 | 117,5 | 30,0 | - |
| EMV 15 24V-DC (230V-AC) NO | - | - | 6,5 | G3/4-F | G3/4-F | G3/4-F | - | 99,0 | 130,0 | 209,0 | 215,0 | 73,0 | 50,8 | - |
| EMV 20 24V-DC (230V-AC) NO | - | - | 8,5 | G1-F | G1-F | G1-F | - | 137,0 | 170,0 | 247,0 | 250,0 | 164,0 | 45,0 | - |
| EMV 25 24V-DC (230V-AC) NO | - | - | 8,5 | G1-1/4-F | G1-1/4-F | G1-1/4-F | - | 145,0 | 180,0 | 281,0 | 275,0 | 94,0 | 72,0 | - |

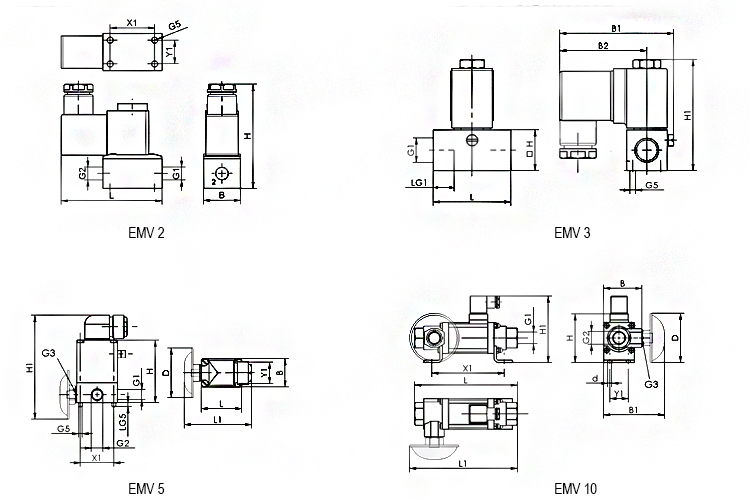

Изображение: Чертеж габаритных и присоединительных размеров электромагнитного вакуумного клапана EMV. Вид сбоку, показаны все фланцевые и резьбовые подключения.
Электромагнитные вакуумные клапаны EMV работают по принципу прямого электромагнитного управления. Для моделей с пометкой NO (нормально открытый), поток среды проходит беспрепятственно при отсутствии напряжения. Подача тока на катушку приводит к закрытию клапана. Модель EMV 3 NC — нормально закрытая, открывается только при подаче напряжения. Такая схема позволяет использовать клапаны в системах безопасности, где требуется сохранение вакуума (или давления) при аварийном отключении. Вся серия EMV отличается минимальным временем переключения — от 20 мс, что критично для высокоскоростных систем автоматики.
Электромагнитные вакуумные клапаны EMV рассчитаны на работу с нейтральными, очищенными и отфильтрованными газами, включая атмосферный и сжатый воздух. Загрязнённые или агрессивные среды недопустимы. Диапазон рабочих температур — от 0 до +60 °C. Корпус из прочного металла обеспечивает долговечность и устойчивость к механическим повреждениям. Средний срок службы — не менее 500 000 циклов переключения при соблюдении условий эксплуатации. Конструкция устойчива к вибрации и перепадам давления.
Клапаны серии EMV активно используются в упаковочных машинах, промышленных роботах, системах позиционирования, вакуумных линиях для транспортировки листов (стекло, пластик, бумага), а также в станках с ЧПУ. Благодаря компактным размерам и высокой производительности, электромагнитные вакуумные клапаны EMV идеально подходят для установки в ограниченном пространстве. Особенно востребованы модификации с функцией NO — они обеспечивают безопасное удержание заготовки даже при отключении питания.
Пример условного обозначения: EMV 15 NO 24V-DC
Расшифровка:
EMV — серия электромагнитного вакуумного клапана
15 — номинальный проходной диаметр, мм
NO — нормально открытый
24V-DC — напряжение питания постоянного тока 24 В
Ремонт клапанов EMV выполняется с использованием оригинальных запчастей. Типовые изнашиваемые компоненты:
Рекомендуется вести запас этих деталей для минимизации простоев оборудования.
— Клапан вакуумный EMV 10 NO, 24 В пост. ток
— Электромагнитный вакуумный клапан EMV 25 NO, 230 В переменного тока
— Комплект: EMV 3 NC + катушка 24V-DC
— Поставка серии EMV: 3 NC, 5 NO, 15 NO, 20 NO
— Почему инженер не пользовался электромагнитным вакуумным клапаном EMV 3 NC на пикнике?
— Потому что он нормально закрытый, а на пикнике всё должно быть открыто!
Как выбрать нужную модель клапана из серии EMV?
Выбор определяется пропускной способностью, типом присоединения (G1/4, G1/2 и т.д.), напряжением питания и принципом действия (NO или NC). Для систем с сохранением вакуума при аварии — выбирайте NO. Для узких линий — EMV 3 или EMV 5.
Какие сроки поставки электромагнитных вакуумных клапанов EMV?
Стандартные модели EMV имеются в наличии на складе в Екатеринбурге. Доставка до Москвы — 2-3 дня, до других регионов — от 3 до 7 рабочих дней.
Можно ли использовать клапаны EMV с маслянистым воздухом?
Нет, электромагнитные вакуумные клапаны EMV предназначены только для чистого, фильтрованного воздуха. Масло может повредить уплотнения и сократить срок службы.
Гарантируется ли совместимость с европейскими аналогами?
Да, посадочные и присоединительные размеры клапанов EMV полностью соответствуют международным стандартам. Установка взамен других брендов возможна без переделок.
Все электромагнитные вакуумные клапаны серии EMV производятся и тестируются на предприятии Гидромаш. Поставки осуществляются напрямую со склада в Екатеринбурге. Заказать продукцию можно через онлайн-форму или по контактам на странице Контакты. Мы обеспечиваем техподдержку, подбор аналогов и быструю доставку по России.
