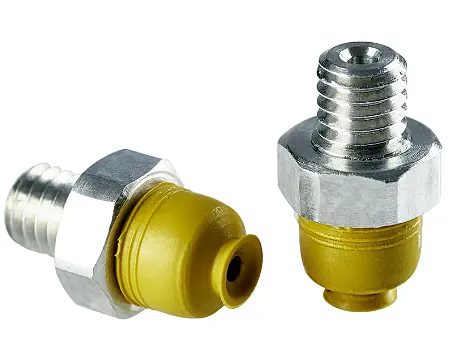

Вакуумная присоска PFYN 2 – это компактное и надежное устройство круглой формы, предназначенное для создания вакуумного захвата при перемещении мелких, легких и абразивных деталей в условиях интенсивной автоматизированной работы. Прекрасно подходит для скоростных линий с коротким циклом и многосменной эксплуатации.
Вакуумная присоска PFYN 2 представляет собой плоскую круглую присоску, конструктивно состоящую из двух основных элементов: собственно резиновой присоски PFG из высокоизносостойкого материала и встроенного ниппеля для подключения вакуумной магистрали. Это универсальное решение для автоматизированных систем позиционирования и транспортировки, где требуется надежное удержание предметов с малым весом и, зачастую, со сложной поверхностью.
Ключевая задача, которую решает вакуумная присоска PFYN 2, – обеспечение быстрого и надежного вакуумного захвата. Благодаря миниатюрным размерам и малой деформации внутреннего объема, она идеально подходит для скоростных приложений. Устройство отличается от простых аналогов использованием специального материала уплотнительной кромки с высокой стойкостью к истиранию, что обеспечивает длительный ресурс даже при работе с абразивными материалами, такими как шероховатый картон.
Основные технические особенности модели PFYN 2 включают номинальное рабочее вакуумное давление до -600 мбар, обеспечивающее подъемную силу до 0,12 Н. Компактный размер (посадочный диаметр 2 мм) и минимальный вес (около 1 грамма) позволяют интегрировать вакуумную присоску PFYN 2 в компактные манипуляторы и коботы. Планируя купить вакуумную присоску для автоматизации, обратите внимание на данную модель, обеспечивающую быстрый отклик и стабильную работу.
Присоска PFYN 2, несмотря на скромные размеры, держит так же надежно, как и некоторые более крупные собратья. Она – как опытный скалолаз, для которого важен каждый миллиметр сцепления с поверхностью. Раз уж мы говорим о промышленном применении, то эта вакуумная присоска является настоящим «спецназовцем» среди устройств для позиционирования мелких деталей.
| Параметр | Значение для модели PFYN 2 |
|---|---|
| Размер (номинал) | 2 |
| Подъемная сила (при -600 мбар) | 0,12 Н |
| Внутренний объем | ~0,001 см³ |
| Минимальный радиус кривизны поверхности (выпуклой) | 2 мм |
| Рекомендуемый диаметр подводящего шланга (d) | 2 мм |
| Материал присоски (уплотнительной кромки) | Нитриловая резина NBR-ESD (Вулколлан VU1) |
| Твердость материала по Шору A | 55 |
| Масса (вес) | 1 г |
| Семейство присоединительного ниппеля | N 003 |
| Тип присоединения (исполнение AG) | Наружная резьба M3 |
| Рабочий температурный диапазон | от -40°C до +80°C |
Принцип работы вакуумной присоски PFYN 2 основан на создании области пониженного давления (вакуума) между её рабочей поверхностью и объектом захвата. При контакте присоски с поверхностью детали и последующей эвакуации воздуха из внутренней полости создается перепад давления. Атмосферное давление, действуя на внешнюю сторону детали, прижимает её к уплотнительной кромке присоски, обеспечивая силу удержания.
Залогом эффективной работы вакуумной присоски PFYN 2 является герметичность контакта уплотнительной кромки из нитриловой резины с поверхностью объекта. Чем выше степень разрежения (глубина вакуума), создаваемого вакуумным насосом или эжектором, и чем больше площадь контакта, тем больше создаваемая сила удержания. Для поддержания стабильной работы вакуумной присоски PFYN 2 критически важно использовать чистый и сухой сжатый воздух (при работе с эжекторами) и обеспечивать целостность вакуумной магистрали.
Частая ошибка при монтаже вакуумной присоски PFYN 2 – недостаточное внимание к качеству резьбового соединения ниппеля. Микроутечки воздуха через негерметичное соединение сведут на нет усилия мощного вакуумного насоса. Всегда используйте уплотнительные материалы (например, фум-ленту) и контролируйте момент затяжки, чтобы не повредить миниатюрную резьбу M3.
Вакуумная присоска PFYN 2 рассчитана на долговременную работу в широком диапазоне температур окружающей среды: от экстремальных -40°C до +80°C, с возможностью кратковременного повышения до +100°C. Такой диапазон позволяет использовать её в неотапливаемых цехах и рядом с тепловыделяющим оборудованием. Ресурс вакуумной присоски PFYN 2 напрямую зависит от условий эксплуатации: состава перемещаемых материалов, чистоты воздуха в системе, механических нагрузок и температурного цикла.
Качество рабочей (вакуумной) среды – воздуха – оказывает ключевое влияние на износ уплотнительной кромки. Наличие масляного тумана, абразивной пыли или конденсата сокращает срок службы. При использовании чистого воздуха и обработке деталей с гладкими поверхностями ресурс измеряется миллионами циклов, что делает покупку вакуумной присоски PFYN 2 экономически выгодной.
Купить вакуумную присоску PFYN 2 целесообразно для использования в различных отраслях промышленности. В машиностроении она применяется для точного позиционирования мелких металлических деталей, в автомобильной промышленности — для манипуляций с прокладками, крепежом, элементами электроники. В деревообработке и текстильной промышленности незаменима для захвата тонких листовых материалов.
Горнодобывающая промышленность использует её в контрольно-измерительных приборах, металлообработка — для подачи мелких заготовок в станки ЧПУ. Химическая промышленность и нефтегазовая отрасль применяют в автоматизации лабораторных исследований. В строительстве и ЖКХ вакуумная присоска PFYN 2 может быть частью оборудования для укладки плитки или обработки стекла. Таким образом, это универсальный компонент для автоматизации и роботизации.
Интеграция вакуумной присоски PFYN 2 с коллаборативными роботами (коботами) открывает новые горизонты гибкого производства. Совместимость с концепцией Industry 4.0 обеспечивается возможностью подключения через пневматические модули с управлением от ПЛК и датчиками контроля вакуума. Данные о срабатывании и уровне вакуума можно передавать в SCADA-системы для предиктивной аналитики и предотвращения простоев, прогнозируя необходимость обслуживания или замены присоски.
Обслуживание вакуумной присоски PFYN 2 сводится к регулярному визуальному контролю состояния уплотнительной кромки на предмет порезов, истирания или химической деструкции. Для продления срока службы необходимо обеспечить чистоту сжатого воздуха в системе (использование фильтров), избегать контакта присоски с агрессивными химическими веществами и острыми кромками деталей. Нельзя допускать механических перегрузок и ударов.
При потере герметичности или видимом износе кромки рекомендуется замена присоски. Своевременное обслуживание не только увеличивает ресурс конкретной вакуумной присоски PFYN 2, но и предотвращает сбои в работе всей автоматизированной линии, минимизируя простои. Регламентные проверки – залог стабильного производства.
Ремонтный комплект для вакуумной присоски PFYN 2 в первую очередь включает сменную присоску PFG 2.0 соответствующего материала (NBR-ESD). Быстросъемное соединение упрощает замену. Также в состав ЗИП могут входить уплотнительные шайбы или кольца для ниппеля. Рекомендуется заказывать оригинальные запасные части, чтобы гарантировать геометрическую точность и сохранение всех эксплуатационных характеристик, таких как стойкость к истиранию и химикатам.
1. Вакуумная присоска круглая малого диаметра с силой удержания 0.1-0.15 Н.
2. Миниатюрный вакуумный захват с резьбовым ниппелем M3.
3. Плоская присоска для скоростных применений, материал NBR.
4. Присоска для абразивных материалов с износостойкой кромкой.
5. Вакуумный элемент для микро-позиционирования деталей.
| Элемент кода | Значение / Расшифровка |
|---|---|
| PFYN | Семейство присосок (круглая, плоская, с ниппелем) |
| 2 | Номинальный размер (типоразмер) |
| M3-AG | Исполнение ниппеля: наружная резьба M3 (AG), внутренняя резьба — IG |
| NBR-ESD | Материал присоски: нитриловая резина, антистатическая |
| 55 | Твердость материала по Шору А |
Применение надежной вакуумной присоски PFYN 2 ведет к прямым экономическим выгодам: минимизация простоев дорогостоящего оборудования из-за сбоев при захвате, снижение затрат на электроэнергию за счет малого объема утечек и эффективной работы вакуумной системы, значительное увеличение ресурса за счет стойкости материала. Это, в свою очередь, повышает общую окупаемость инвестиций (ROI) в автоматизацию, делая вакуумную присоску PFYN 2 не расходником, а прибыльным активом.
Вакуумная присоска PFYN 2, исполнение M3-AG, характеризуется компактными габаритами: общий диаметр D1 составляет 2,5 мм, высота H — 6 мм. Присоединение к пневмомагистрали осуществляется через интегрированный ниппель с наружной метрической резьбой M3 (тип AG). Диаметр внутреннего вакуумного канала dn равен 1 мм. Такие малые размеры позволяют устанавливать несколько присосок PFYN 2 на компактной траверсе для распределенной фиксации деталей или использовать в условиях крайне ограниченного пространства, обеспечивая надежное крепление.
Модель PFYN 2.0-NBR-55-M3-AG – Вакуумная присоска PFYN 2, материал нитриловая резина NBR, твердость 55 Sh A, ниппель с наружной резьбой M3.
Модель PFG 2.0-NBR-ESD – Сменная присоска (без ниппеля) для замены в составе PFYN 2, материал нитриловая резина антистатическая.
Вакуумная присоска PFYN 2 полностью адаптирована к эксплуатации в условиях России и стран СНГ. Она стабильно работает в широком климатическом диапазоне, характерном для большинства регионов, сохраняя эластичность и герметичность как в мороз неотапливаемого склада, так и рядом с горячим оборудованием. Используемые материалы совместимы с отечественными техническими воздушными системами и устойчивы к типовым загрязнениям. Готова к работе в суровых условиях промышленных предприятий и объектов ЖКХ.
Вакуумная присоска PFYN 2 способна выполнять свои функции в экстремальных условиях, будь то низкие температуры до -40°C или работа в запыленных цехах. Высокая стойкость материала VU1 к истиранию обеспечивает устойчивость к абразивному воздействию. При соблюдении простых правил эксплуатации (очистка поверхности перед захватом, контроль целостности) устройство демонстрирует стабильную работоспособность даже в сложных производственных условиях, где другие присосски быстро выходят из строя. Простая конструкция позволяет провести быструю диагностику и замену непосредственно на линии.
Теоретически, вакуумная присоска PFYN 2 могла бы найти применение в условиях пониженной гравитации и вакуума, например, на Марсе или Луне. Внешнее атмосферное давление там стремится к нулю, поэтому для создания силы удержания потребовался бы внутренний источник избыточного давления. Однако её стойкость к перепадам температур (лунная ночь/день) и радиации, герметичность соединений и минимальное газовыделение материала — всё это говорит о высоком инженерном запасе, заложенном в столь миниатюрное устройство. В земных условиях это гарантия сверхнадежности.
Какой материал присоски самый износостойкий?
Для данной серии оптимальным материалом является NBR-ESD (Вулколлан VU1), демонстрирующий очень высокую стойкость к истиранию и хорошую химическую устойчивость при сохранении эластичности.
Можно ли заменить только резиновую часть присоски, без ниппеля?
Да, в линейке предусмотрены сменные присоски PFG соответствующего диаметра. Например, модель PFG 2.0-NBR-ESD. Это позволяет сэкономить, меняя только изношенный уплотнительный элемент.
Как рассчитать необходимое количество и размер присосок для моего оборудования?
Расчет производится исходя из веса объекта, его геометрии, типа поверхности и необходимого коэффициента безопасности (обычно от 1.5 до 3). Для точного подбора рекомендуется обратиться к нашим техническим специалистам с параметрами задачи.
Какие сроки и условия доставки в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону?
Осуществляем быструю отгрузку со складов в Москве, СПб, Новосибирске, Казани и Ростове-на-Дону при наличии. Доставка по России и в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Точные сроки и стоимость рассчитываются индивидуально при оформлении заказа.
Приобретая у нас, вы гарантированно получаете оригинальное оборудование от проверенного поставщика. Мы предлагаем купить вакуумную присоску PFYN 2 по конкурентоспособной цене с официальной гарантией 12 месяцев. Удобные условия заказа, гибкая система оплаты, возможность быстрой отгрузки со складов в ключевых логистических центрах: Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске, Казани — всё это делает сотрудничество выгодным и простым. Обеспечиваем оперативную доставку во все регионы России и страны СНГ. Доверяйте качеству от бренда Гидромаш для стабильной и бесперебойной работы вашего производства.
