Эластичные вакуумные присоски FSG — это надежные пневматические захваты, предназначенные для манипуляции с плоскими, гладкими и слегка криволинейными поверхностями в системах автоматизации. Серия FSG охватывает модели от FSG 5 до FSG 88, обеспечивая широкий выбор по размерам, подъёмной силе и условиям монтажа. Применение эластичных вакуумных присосок FSG актуально в упаковочных линиях, робототехнике, станочном оборудовании и конвейерных системах. Благодаря высокой эластичности материала, присоски FSG обеспечивают плотное прилегание и стабильный вакуумный захват даже на неидеальных поверхностях.
Продукция разработана с учетом требований промышленной эксплуатации: устойчивы к вибрациям, перепадам температур и механическим нагрузкам. Все модели серии FSG выпускаются в соответствии с международными стандартами точности размеров (DIN 7715, класс M3).
| Модель | Диаметр D1, мм | Высота H, мм | Вес, г | Присоединение |
|---|---|---|---|---|
| FSG 5 – FSG 9 | 5,5–9,3 | 19–27 | 1–5 | M5, G1/8 |
| FSG 12 – FSG 25 | 12,7–24,7 | 26–46 | 6–20 | M5, G1/8 |
| FSG 32 – FSG 88 | 32,6–89,0 | 41,5–103 | 25–165 | G1/4, G1/4-M, G1/4-F |
Код ТН ВЭД: 8481 80 92 00 — детали пневматических устройств.
| Модель присоски | Подъёмная сила, Н | Усилие отрыва, Н | Объем, см³ | Мин. радиус кривизны, мм | Диаметр шланга, мм | Семейство ниппелей |
|---|---|---|---|---|---|---|
| Эластичная вакуумная присоска FSG 5 | 0,1 | 0,8 | 0,033 | 2 | 2 | N 016 |
| Эластичная вакуумная присоска FSG 7 | 0,1 | 0,9 | 0,043 | 3 | 4 | N 016 |
| Эластичная вакуумная присоска FSG 9 | 0,7 | 2,3 | 0,150 | 5 | 4 | N 016 |
| Эластичная вакуумная присоска FSG 12 | 0,9 | 3,5 | 0,600 | 6 | 4 | N 016 |
| Эластичная вакуумная присоска FSG 14 | 1,2 | 5,7 | 0,975 | 7 | 4 | N 016 |
| Эластичная вакуумная присоска FSG 18 | 2,3 | 8,5 | 1,350 | 9 | 4 | N 016 |
| Эластичная вакуумная присоска FSG 20 | 3,8 | 12,1 | 2,000 | 10 | 4 | N 016 |
| Эластичная вакуумная присоска FSG 25 | 4,5 | 19,0 | 5,400 | 12 | 4 | N 016 |
| Эластичная вакуумная присоска FSG 32 | 12,0 | 36,9 | 10,000 | 17 | 6 | N 018 |
| Эластичная вакуумная присоска FSG 42 | 13,6 | 44,0 | 19,500 | 24 | 6 | N 018 |
| Эластичная вакуумная присоска FSG 52 | 27,0 | 96,0 | 62,000 | 35 | 6 | N 018 |
| Эластичная вакуумная присоска FSG 62 | 39,6 | 137,0 | 72,500 | 42 | 6 | N 018 |
| Эластичная вакуумная присоска FSG 88 | 45,2 | 286,0 | 165,000 | 65 | 9 | N 019 |
Обозначение присоски включает тип (FSG), цифровое значение диаметра присосной поверхности и тип присоединения:
Присоединительные типы: AG — наружная резьба, IG — внутренняя. Ниппели стандартизированы под семейства N 016, N 018, N 019.
Работа эластичных присосок серии FSG основана на создании разрежения (вакуума) между рабочей поверхностью присоски и объектом манипуляции. При подаче вакуума через шланг (диаметр от 2 до 9 мм) эластичная резиновая чаша деформируется, обеспечивая герметичное прилегание. Под действием разницы давлений формируется удерживающее усилие, достаточное для подъема и перемещения груза. После снятия вакуума присоска мгновенно отпускает объект. Эластичность материала компенсирует небольшие неровности и наклоны поверхности, что делает использование эластичных вакуумных присосок FSG особенно эффективным в условиях нестабильного захвата.
Эластичные вакуумные присоски FSG устойчивы к температурам от -10°C до +70°C, что позволяет использовать их в большинстве промышленных помещений. Срок службы зависит от частоты циклов, условий эксплуатации и агрессивности среды, но в стандартных условиях достигает 1–2 лет. Материал — маслобензостойкая резина, устойчивая к истиранию и ультрафиолету.
Эластичные вакуумные присоски FSG применяются на оборудовании:
Преимущество серии FSG — универсальность и возможность точной адаптации под различные габариты и массы изделий.

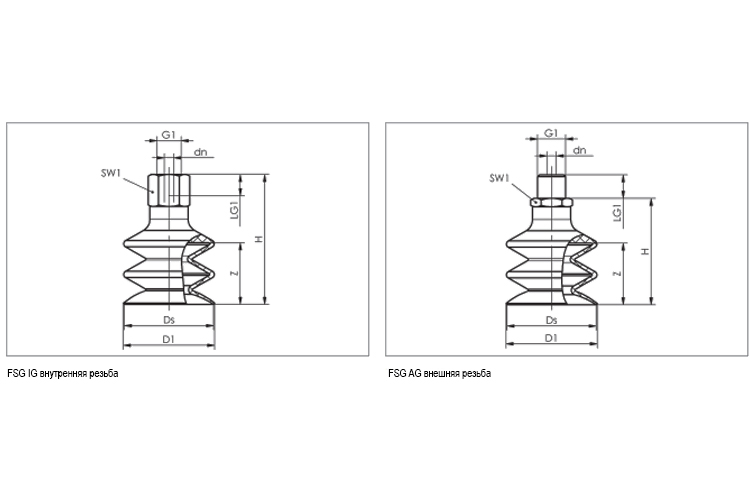

Чертеж эластичной вакуумной присоски FSG: вид сбоку и сверху. Указаны размеры D1, H, dn, G1. Подключение — резьбовое M5 или G1/8, G1/4.
Примеры корректного заказа:
Заказать можно через форму обратной связи: запросить коммерческое предложение.
— Почему присоска FSG не держит стекло?
— Потому что вы забыли включить вакуум… А еще потому, что она FSG, а не волшебная!
(Технический юмор с участием эластичных вакуумных присосок FSG)
Для выбора подходящей модели из серии FSG важно учитывать: массу детали, тип поверхности (гладкая, шероховатая), диаметр присоски, требуемое усилие отрыва и тип присоединения. Например, для листового стекла подойдут FSG 52 или FSG 62, а для мелких элементов — FSG 5–FSG 12.
Готовые позиции отправляются со склада в Екатеринбурге в течение 1–2 дней. Доставка доступна в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и другие города — транспортными компаниями или курьером.
Не рекомендуется применять эластичные вакуумные присоски FSG при температуре ниже -10°C или выше +70°C, в агрессивных газовых средах, при высокой влажности (если не предусмотрена защита) и на сильно пористых поверхностях (например, картон с крупными порами).
Да, все модели серии FSG совместимы с типовыми пневматическими системами благодаря стандартным присоединительным размерам (M5, G1/8, G1/4) и ниппелям N 016–N 019. Подключение осуществляется через гибкий шланг по ГОСТ или DIN.
Продукция серии эластичных вакуумных присосок FSG поставляется напрямую от производителя — Гидромаш. Мы обеспечиваем стабильные поставки по всей России, включая крупнейшие промышленные центры: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие. Оригинальное качество, документация, техподдержка и гарантия — всё от одного поставщика. Доставка — от 1 до 5 дней в зависимости от региона. За информацией обращайтесь в Контакты на сайте https://sd-tehno.ru/.
