| Вес, кг | 31 |

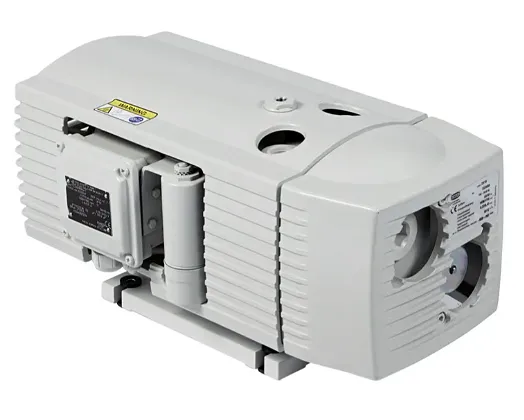

Вакуум-насос EVE-TR 25 AC3 — это промышленный трехфазный вакуумный генератор безмасляного типа, предназначенный для создания и поддержания вакуума в автоматизированных системах. Основные преимущества вакуум-насоса EVE-TR 25 AC3 — надежность, постоянная производительность на уровне 25 м³/ч, низкий уровень пульсаций и вибраций, а также минимальные требования к техническому обслуживанию. Универсальное применение и быстрая откачка делают его востребованным решением.
Промышленный вакуум-насос EVE-TR 25 AC3 представляет собой многопластинчатый компрессор, спроектированный для длительной и интенсивной эксплуатации. Главная задача этого устройства — быстрая и эффективная откачка воздуха из вакуумных систем, используемых для захвата, удержания и перемещения предметов в таких процессах, как манипулирование, упаковка, вакуумная фиксация.
Что отличает вакуум-насос EVE-TR 25 AC3 от многих аналогов? Принципиальное отсутствие масла в рабочей камере (безмасляная конструкция) исключает риск загрязнения продукции или технологической линии масляными парами. Это критически важно для чистых производств: фармацевтики, пищевой промышленности, электроники. При этом подшипники двигателя постоянно смазываются на весь срок службы, что избавляет от необходимости их регулярного обслуживания.
Ключевые технические особенности вакуум-насоса EVE-TR 25 AC3 включают высокую скорость откачки 25 кубометров в час при 50 Гц (и до 30 м³/ч при 60 Гц), способность создавать максимальный вакуум до -880 мбар. Электродвигатель соответствует стандарту энергоэффективности IE3, что обеспечивает оптимальное энергопотребление при мощности 0,9 кВт. Исполнение корпуса с классом защиты IP55 гарантирует работу в условиях пыли и влаги. Монтажные отверстия оснащены амортизирующими элементами, снижающими вибрацию и шум при установке. Таким образом, промышленные предприятия получают готовое, надежное решение для организации вакуумного питания.
Коллега как-то пошутил, что наш вакуум-насос EVE-TR 25 AC3 работает так тихо и надежно, что его можно поставить в офисе как пример безупречной трудовой дисциплины: без вибраций, масляных следов и только с легким, едва слышным гулом производительности. Правда, потом добавил, что для офиса он слишком мощный — может засосать все невыполненные планы и отчеты.
| Параметр | Значение для EVE-TR 25 AC3 |
|---|---|
| Тип вакуум-насоса | Безмасляной, многопластинчатый компрессор |
| Производительность (скорость откачки) при 50 Гц | 25 м³/ч |
| Производительность при 60 Гц | 30 м³/ч |
| Максимальный уровень вакуума | -880 мбар |
| Тип тока / питание | Трехфазный, AC3 (200-240В / 345-420В, 50 Гц) |
| Номинальная мощность (50 Гц / 60 Гц) | 0,75 кВт / 0,90 кВт |
| Уровень шума при 50 Гц | 62-65 дБ(А) |
| Степень защиты корпуса (IP) | IP55 |
| Класс энергоэффективности двигателя | IE3 |
| Присоединительный размер (вакуумный порт) | G 3/4" внутренняя резьба |
| Масса (примерная) | 26 кг |
| Материалы корпуса / пластин | Алюминиевый сплав / Графитовые композиты |
Принцип действия вакуум-насоса EVE-TR 25 AC3 основан на работе роторного многопластинчатого (шиберного) компрессора. Электродвигатель вращает эксцентрично расположенный ротор, в пазах которого свободно перемещаются графитовые пластины (шиберы). Под действием центробежной силы пластины прижимаются к внутренней поверхности статорной камеры, образуя отдельные изолированные ячейки.
При вращении объем этих ячеек увеличивается на стороне всасывания, создавая разрежение (вакуум) и затягивая воздух через всасывающий патрубок. Затем, при дальнейшем вращении, объем ячейки уменьшается, сжимая воздух, который в итоге выталкивается в атмосферу через выпускное отверстие. Этот цикл повторяется непрерывно, обеспечивая постоянную производительность и стабильный вакуум.
Ключевое отличие вакуум-насоса EVE-TR 25 AC3 в отсутствии масла для смазки пластин и уплотнения камеры. Вместо этого используются самосмазывающиеся графитовые пластины, что исключает риск масляного загрязнения. Мощный охлаждающий вентилятор, установленный на валу двигателя, обеспечивает эффективный отвод тепла, что критически важно для длительной непрерывной работы. Давление и расход (производительность) напрямую зависят от частоты вращения электродвигателя, которая определяется частотой питающей сети (50 или 60 Гц).
Типичная ошибка при монтаже — жесткая фиксация вакуум-насоса EVE-TR 25 AC3 к раме без использования штатных амортизаторов или резиновых прокладок. Это приводит к передаче вибраций на конструкцию и значительному увеличению общего шума. Лайфхак: всегда используйте амортизирующие втулки из комплекта поставки и установите перед всасывающим патрубком простой фильтр грубой очистки — это защитит пластины от преждевременного износа из-за абразивной пыли.
Рекомендуемый температурный диапазон окружающей среды для надежной работы вакуум-насоса EVE-TR 25 AC3 составляет от +5°C до +40°C. Эксплуатация при более низких температурах может привести к повышению хрупкости материалов, а при более высоких — к перегреву двигателя и снижению эффективности откачки. Качество рабочей среды (воздуха) напрямую влияет на ресурс: содержание пыли, влаги, агрессивных или абразивных частиц ускоряет износ графитовых пластин и поверхности статора.
При соблюдении условий эксплуатации, своевременной замене входного воздушного фильтра (если используется) и отсутствии перегрузок, типичный расчетный срок службы вакуум-насоса составляет несколько десятков тысяч часов. На практике это означает годы безотказной работы в режиме одной-двух смен. Гарантийный срок, предоставляемый поставщиком, составляет 12 месяцев.
Безмасляной вакуум-насос EVE-TR 25 AC3 находит применение в самых разных отраслях промышленности. В машиностроении и автомобильной промышленности он используется на сборочных и обрабатывающих линиях для захвата и перемещения деталей, листового металла, стекол. В деревообработке и металлообработке служит для вакуумной фиксации заготовок на станках с ЧПУ. В упаковочной и пищевой промышленности — для открытия пакетов, удержания упаковки, работы с хрупкими продуктами.
В текстильной промышленности вакуум применяется для раскроя и укладки тканей, в химической промышленности — для работы с сыпучими материалами (где исключено масляное загрязнение). В строительстве и ЖКХ подобные насосы могут использоваться в составе оборудования для подъема и монтажа плит, стеклопакетов. Прочный корпус и защита IP55 обеспечивают работу вакуум-насоса в условиях цеха, где возможна пыль и брызги.
Интеграция вакуум-насосов в концепцию Industry 4.0 открывает новые горизонты. Вакуум-насос EVE-TR 25 AC3, оснащенный датчиками тока, вибрации и температуры, может подключаться к ПЛК (программируемому логическому контроллеру) или IoT-платформе. Это позволяет удаленно контролировать его состояние, рабочие параметры (производительность, потребляемую мощность), прогнозировать необходимость обслуживания по изменению уровня шума или тока. В системах с коботами (коллаборативными роботами) такой насос обеспечивает гибкое вакуумное питание для сменных захватных устройств (схватов), адаптируясь под разные задачи в рамках одной производственной ячейки.
Главное преимущество вакуум-насоса EVE-TR 25 AC3 — минимальное плановое обслуживание. Подшипники двигателя не требуют периодической смазки. Основные регламентные работы сводятся к визуальному контролю, проверке креплений, очистке или замене входного воздушного фильтра (при его наличии) и поверхности корпуса от пыли для обеспечения эффективного охлаждения.
Первыми в процессе эксплуатации изнашиваются графитовые пластины (шиберы). Их износ приводит к постепенному падению производительности (скорости откачки) и снижению максимального уровня вакуума. Износ внутренней поверхности статорной камеры происходит значительно медленнее. К другим изнашиваемым элементам можно отнести уплотнительные кольца на патрубках и амортизирующие элементы крепления. Своевременный ремонт и замена пластин позволяют полностью восстановить параметры насоса.
Для вакуум-насоса EVE-TR 25 AC3 в качестве быстроизнашиваемых деталей предусмотрены ремонтные комплекты, которые обычно включают: полный набор графитовых пластин (шиберов), уплотнительные прокладки и кольца, стопорные кольца для фиксации пластин, комплект амортизирующих втулок для монтажа. Возможен также заказ отдельных пластин или направляющих. Мы рекомендуем заказывать оригинальный ЗИП (запасные части и инструменты) у официального поставщика Гидромаш, чтобы гарантировать полное соответствие геометрии и материалов, обеспечивающее прежние характеристики после ремонта.
Вакуум-насос EVE-TR 25 AC3 имеет ряд аналогов по характеристикам. Вот примеры возможных вариантов в сегменте трехфазных промышленных вакуумных генераторов:
1. Модель ВН-25-3 — безмасляной вакуум-насос с производительностью 25 м³/ч, питанием 380В.
2. Исполнение VM 252 — вакуумный насос с аналогичной производительностью, но с водяным охлаждением.
3. Компактный генератор серии GV-25 — сухой (безмасляной) тип, с ременным приводом для гибкой настройки производительности.
4. Вакуумная установка УВН-25П — в моноблочном исполнении с насосом, резервуаром и системой управления.
5. Кластерный вакуумный модуль на основе двух маломощных насосов для обеспечения резервирования.
| Элемент кода | Расшифровка |
|---|---|
| EVE-TR | Семейство продуктов: сухие (безмасляные) пластинчато-роторные вакуумные насосы |
| 25 | Номинальная производительность: 25 м³/ч (при 50 Гц) |
| AC3 | Тип тока и управления двигателем: трехфазный переменный ток, пускатель для асинхронных двигателей с коммутацией AC-3 (пуск и останов двигателей) |
Внедрение надежного вакуум-насоса EVE-TR 25 AC3 приносит ощутимые экономические выгоды. Снижение простоев оборудования за счет безотказной работы и легкого обслуживания. Энергоэффективный двигатель класса IE3 сокращает затраты на электроэнергию. Компактная и надежная конструкция продлевает общий жизненный цикл вакуумной системы, отодвигая необходимость капитальных вложений. В итоге, быстрое создание вакуума и стабильность параметров улучшают общую производительность линии, что напрямую влияет на рост ROI (окупаемости инвестиций) для предприятия.
Вакуум-насос EVE-TR 25 AC3 имеет моноблочную компактную конструкцию для удобства монтажа. Приблизительные общие габариты: длина (по оси вала) около 450-500 мм, ширина 250-300 мм, высота 250-300 мм. Основной тип присоединения — всасывающий (вакуумный) патрубок с внутренней трубной резьбой G 3/4" (по ISO 228-1).
| Размер | Примерное значение, мм |
|---|---|
| Расстояние между монтажными отверстиями (по длине) | ~400 |
| Расстояние между монтажными отверстиями (по ширине) | ~200 |
| Диаметр вакуумного патрубка | ~25 (резьба G 3/4") |
| Высота от основания до центра патрубка | ~150 |
Наличие встроенных амортизирующих втулок в крепежных отверстиях позволяет устанавливать насос непосредственно на раму станка или монтажную плиту без дополнительных виброизоляторов. Важно обеспечить свободный приток воздуха к вентилятору охлаждения со стороны двигателя.
Модель вакуум-насос EVE-TR 25 AC3 — базовое исполнение, трехфазное питание 400В 50 Гц, производительность 25 м³/ч, максимальный вакуум -880 мбар, IP55.
Модель вакуум-насос EVE-TR 25 AC3 с комплектом монтажных амортизаторов и защитной решеткой на вентилятор.
Модель вакуум-насос EVE-TR 25 AC3 в составе готовой вакуумной станции с ресивером и блоком управления.
Вакуум-насос EVE-TR 25 AC3, поставляемый через Гидромаш, адаптирован к эксплуатации в промышленных условиях России и стран СНГ. Это включает устойчивость к типичным колебаниям напряжения в сетях, рекомендации по использованию в отапливаемых помещениях для соблюдения температурного режима. Конструкция учитывает необходимость работы в условиях повышенной запыленности (класс защиты IP55). Насос готов к интенсивной эксплуатации в составе отечественного оборудования в сферах ЖКХ, машиностроения и перерабатывающей промышленности, демонстрируя высокую ремонтопригодность и доступность запасных частей.
Для работы в более суровых, чем штатные, условиях возможны доработки. Для низких температур (до -20°C) рекомендуется установка насоса в утепленный или подогреваемый шкаф, использование специальных морозостойких масел для подшипников (если это допускается конструкцией). Для работы с запыленным воздухом обязательна установка фильтров тонкой очистки перед входным патрубком.
Ключевое требование для надежной работы вакуум-насоса EVE-TR 25 AC3 в сложных условиях — поддержание качества всасываемого воздуха и температурного режима двигателя. Простая конструкция позволяет проводить диагностику и замену основных изнашиваемых компонентов (графитовых пластин) даже в полевых условиях, что минимизирует время простоя.
Теоретически, если оснастить вакуум-насос EVE-TR 25 AC3 герметичным корпусом, системой терморегулирования для диапазонов от -100°C до +100°C и адаптировать электродвигатель к работе в безвоздушной среде (или обеспечить его охлаждение иначе), он мог бы выполнять свои функции по созданию вакуума в условиях низкого атмосферного давления Марса или в вакууме Луны. Главная задача — откачка газов из шлюзовых камер или научных установок. Но даже на Земле его запас прочности и надежности, рассчитанный на многолетнюю работу в цеху, уже вызывает уважение.
Какие основные преимущества вакуум-насоса EVE-TR 25 AC3?
Безмасляная конструкция, исключающая загрязнение; постоянная производительность 25 м³/ч; низкий уровень шума и вибраций благодаря амортизированному монтажу; трехфазный энергоэффективный двигатель IE3; высокая надежность и минимальное обслуживание.
Организуете ли вы доставку вакуум-насоса в наш город?
Да, мы осуществляем доставку оборудования по всей территории России и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Возможна координация отгрузки со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани, Ростове-на-Дону.
Требуется ли специальная подготовка воздуха для этого насоса?
Для продления срока службы рекомендуется подавать на всасывание очищенный от крупной пыли и абразивных частиц воздух. Установка простого фильтра грубой очистки (например, поролонового) на входной патрубок — хорошая практика. Маслоотделители не требуются, так как насос безмасляный.
Какие запасные части чаще всего требуются для ремонта?
Основной расходный материал — комплект графитовых пластин (шиберов). Также со временем могут потребоваться уплотнительные кольца и амортизирующие втулки крепления. Все эти компоненты входят в ремонтный комплект, который можно заказать.
Приобретая вакуум-насос EVE-TR 25 AC3 у нас, вы получаете оригинальное промышленное оборудование с полной гарантией Гидромаш сроком 12 месяцев. Мы обеспечиваем быструю отгрузку: наличие и возможность отправки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Купить вакуум-насос можно по конкурентной цене с оперативной доставкой по России и странам СНГ. Наши инженеры готовы помочь с подбором, а сервисная служба — с ремонтом и поставкой ЗИП. Чтобы заказать вакуум-насос EVE-TR 25 AC3 или уточнить текущую цену, свяжитесь с нами через форму на сайте или по телефону.
