| Вес, кг | 26 |

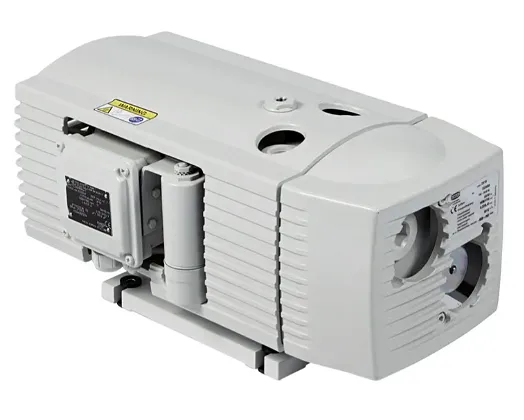

Безмасляной вакуум-насос EVE-TR 16 AC — это компактный и надёжный вакуумный генератор для промышленных систем автоматизации и манипулирования. Агрегат обеспечивает постоянную производительность 16 м³/ч при минимальном уровне шума и не требует постоянного техобслуживания, что делает его оптимальным для задач быстрого создания и поддержания вакуума.
Вакуум-насос EVE-TR 16 AC представляет собой безмасляную вакуумную установку роторно-пластинчатого типа, предназначенную для создания постоянного разрежения в промышленных пневматических и вакуумных системах. Основное назначение вакуумного насоса — быстрая и эффективная откачка воздуха из систем захвата, упаковки, фиксации и транспортировки деталей на производственных линиях.
Ключевой особенностью вакуум-насоса EVE-TR 16 AC является высокая скорость вакуумирования при низком энергопотреблении. Многопластинчатый компрессорный принцип работы обеспечивает стабильные параметры потока с минимальными пульсациями, что критично для точных процессов манипулирования. Мощный встроенный охлаждающий вентилятор и постоянно смазываемые подшипники гарантируют продолжительную работу без перегрева и вибраций, увеличивая общий ресурс узла. Присоединительный размер G3/4 позволяет легко интегрировать вакуум-насос EVE-TR 16 AC в существующие технологические линии.
Данный вакуумный насос отличается от аналогов высокой степенью защиты IP54, которая позволяет использовать его в условиях повышенной запылённости и влажности, а также низким уровнем шума — всего 61 дБ(А). Безмасляная конструкция делает вакуум-насос EVE-TR 16 AC экологически чистым решением, исключающим риск загрязнения продукции или рабочего пространства парами масла. Если вам требуется надёжный источник вакуума для автоматизации, стоит купить вакуум-насос EVE-TR 16 AC.
Вакуум-насос EVE-TR 16 AC весит примерно 22–26 кг. Габаритные размеры устройства — в пределах 400 х 300 х 250 мм (уточняются по техническим чертежам). Код ТН ВЭД для подобного оборудования — 8413 70, но точный код уточняйте у менеджера при оформлении заказа. Изделие соответствует требованиям международных стандартов по безопасности и электромагнитной совместимости. Рабочей средой является сухой воздух или инертный газ. Допустимое рабочее давление (вакуум) — до -850 мбар (-85 кПа). Рабочий температурный диапазон окружающей среды — от +5°C до +40°C.
Вакуум-насос EVE-TR 16 AC работает так тихо (всего 61 дБ), что его гудение легко перекрывается звуком обычного офисного принтера. На фоне промышленного гула это позволяет организовать «тихий уголок» для вакуумных систем без дополнительной звукоизоляции.
| Наименование параметра | Значение |
|---|---|
| Скорость откачки (производительность) при 50 Гц | 16 м³/ч |
| Скорость откачки при 60 Гц | 19 м³/ч |
| Максимальный уровень вакуума (разрежение) | -850 мбар (-85 кПа) |
| Напряжение питания (50 Гц) | 220–240 В, 230 В (переменный однофазный ток) |
| Номинальная мощность при 50 Гц | 0,55 кВт |
| Номинальная мощность при 60 Гц | 0,66 кВт |
| Тип питания | AC (переменный ток), 1 фаза |
| Уровень шума при 50 Гц | 61 дБ(A) |
| Тип насоса | Безмасляной, роторно-пластинчатый |
| Присоединительный размер | G3/4 внутренняя резьба |
| Степень защиты (IP) | IP54 |
| Масса (нетто) | 22,4 кг |
| Материал корпуса | Алюминиевый сплав |
Принцип работы вакуум-насоса EVE-TR 16 AC основан на действии роторно-пластинчатого механизма. Электродвигатель приводит во вращение ротор с установленными в пазах свободно перемещающимися пластинами. Центробежная сила прижимает пластины к внутренней стенке статора, создавая изолированные камеры объёмом.
В процессе вращения объём этих камер меняется: на стороне всасывания он увеличивается, создавая разрежение и засасывая воздух из подключённой системы. Затем камеры перемещаются к стороне нагнетания, где их объём уменьшается, и находящийся в них сжатый воздух с остаточным давлением выбрасывается в атмосферу. Именно такой цикл обеспечивает высокую и стабильную производительность вакуум-насоса EVE-TR 16 AC.
Ключевым фактором стабильности является отсутствие масла в рабочей камере. В пластинчатом безмасляном насосе герметичность между пластинами и стенками обеспечивается за счёт их плотного прилегания и точной механики, что устраняет риск загрязнения вакуумной линии. При эксплуатации вакуумного насоса необходимо следить за чистотой всасываемого воздуха, используя фильтры, чтобы предотвратить абразивный износ пластин и ротора.
Самая частая ошибка — подключение вакуум-насоса EVE-TR 16 AC без входного воздушного фильтра. Даже в чистом цехе микрочастицы пыли и конденсат со временем накапливаются на пластинах, увеличивая зазоры и снижая производительность. Простой фильтр грубой очистки на всасывающем патрубке увеличивает межсервисный интервал в разы.
Вакуум-насос EVE-TR 16 AC рассчитан на работу в диапазоне температур окружающей среды от +5°C до +40°C. Для стабильной работы важно обеспечить хорошую вентиляцию вокруг корпуса и не допускать его перегрева, так как повышенная температура ускоряет износ подшипников и пластин.
Срок службы вакуум-насоса напрямую зависит от качества подаваемого воздуха и соблюдения температурного режима. При работе с чистым осушенным воздухом и своевременном техническом обслуживании ресурс пластинчатого блока может превышать 10 000 моточасов. Наиболее чувствительными к температуре и загрязнениям являются пластины и подшипники электродвигателя, их состояние определяет общую надёжность вакуумного насоса EVE-TR 16 AC.
Вакуум-насос EVE-TR 16 AC широко применяется в различных отраслях промышленности для задач, требующих быстрого создания и поддержания разрежения. В машиностроении и автомобильной промышленности он используется для вакуумного захвата и перемещения деталей на сборочных конвейерах. В упаковочной и пищевой промышленности — для фиксации упаковки, этикетирования и укладки продукции.
В деревообработке и мебельном производстве вакуум-насос EVE-TR 16 AC обеспечивает прижим заготовок на станках с ЧПУ. В полиграфии и текстильной промышленности — для подачи и позиционирования листов, плёнки, тканей. В строительстве и ЖКХ подобные генераторы вакуума могут использоваться в системах пневмотранспорта сыпучих материалов или для испытаний на герметичность. Универсальность и надёжность делают этот вакуумный насос востребованным оборудованием.
Вакуум-насос EVE-TR 16 AC легко интегрируется в концепцию Industry 4.0. Оснащённый датчиками давления и температуры, он может передавать данные о своём статусе через IoT-шлюз на ПЛК верхнего уровня. Это позволяет реализовать предиктивную диагностику: алгоритм анализирует рост времени вакуумирования или температуры корпуса и предупреждает о необходимости замены пластин до выхода из строя. Кроме того, насос может управляться коллаборативными роботами-коботами, автоматически включаясь и отключаясь в составе гибкой производственной ячейки.
Обслуживание вакуум-насоса EVE-TR 16 AC сводится к регулярной проверке чистоты входного фильтра (если установлен), очистке корпуса от пыли для обеспечения теплоотвода и проверке надёжности электрических соединений. Благодаря безмасляной конструкции отпадает необходимость в контроле уровня и замене масла.
Для продления срока службы важно исключить работу «на сухую» (без нагрузки) в течение длительного времени и не допускать попадания жидкости или крупных частиц во всасывающий тракт. Своевременная замена пластинчатого блока (комплекта пластин и уплотнений) при падении производительности — основная регламентная операция, позволяющая восстановить первоначальные характеристики вакуумного насоса.
Основной ремонтный комплект для вакуум-насоса EVE-TR 16 AC включает быстроизнашиваемые пластины (лопатки) ротора, комплект уплотнительных колец для патрубков и, при необходимости, подшипниковый узел электродвигателя. Также в состав ЗИПа могут входить сменные воздушные фильтры для всасывающего тракта. Все оригинальные запчасти и ремкомплекты доступны для заказа через нашу компанию, что гарантирует полное соответствие геометрии и материалов, а значит, и восстановление паспортных характеристик.
На рынке представлены различные аналоги вакуум-насоса EVE-TR 16 AC, отличающиеся типом конструкции, производительностью и типом подключения. Например: Вихревой электронасос с производительностью 15–18 м³/ч. Кулачковый безмасляный насос с повышенным ресурсом. Водокольцевой вакуумный насос для агрессивных сред. Мембранный вакуумный насос с предельным вакуумом до -900 мбар. Компактный вакуумный генератор с прямой муфтой и производительностью 20 м³/ч. Выбор зависит от требуемых параметров давления, производительности и условий эксплуатации.
| Элемент кода | Расшифровка |
|---|---|
| EVE-TR | Серия безмасляных роторно-пластинчатых вакуум-насосов |
| 16 | Номинальная производительность, 16 м³/ч (при 50 Гц) |
| AC | Тип питания: переменный ток (однофазный) |
Применение эффективного вакуум-насоса EVE-TR 16 AC позволяет получить ощутимую экономию. Во-первых, низкое энергопотребление (0,55 кВт) снижает затраты на электроэнергию. Во-вторых, высокая надёжность и редкое сервисное обслуживание сокращают простои производственных линий. В-третьих, безмасляная технология исключает затраты на масло, его утилизацию и очистку загрязнённого вакуума. Всё это улучшает общую окупаемость (ROI) оборудования и повышает рентабельность автоматизированных участков.
Безмасляной вакуум-насос EVE-TR 16 AC имеет компактные габариты, облегчающие монтаж в стеснённых пространствах производственных линий. Точные размеры уточняются по сопроводительной документации, но в целом конструкция оптимизирована для минимального занимаемого места.
Присоединение к вакуумной системе осуществляется через внутреннюю резьбовое соединение G3/4, расположенное на корпусе насоса. Наличие встроенных амортизирующих элементов в монтажных отверстиях позволяет устанавливать вакуум-насос EVE-TR 16 AC без дополнительных виброопор, что упрощает процесс монтажа и снижает передачу вибрации на несущие конструкции.
Модель EVE-TR 16 AC — базовое исполнение вакуум-насоса с производительностью 16 м³/ч для сети 230В 50Гц.
Модель EVE-TR 16 AC с входным фильтром — комплектация вакуум-насоса с фильтром предварительной очистки воздуха для запылённых условий.
Модель EVE-TR 16 AC в влагозащищённом исполнении — модификация вакуумного насоса с дополнительной защитой электрочасти для сред с повышенной влажностью.
Вакуум-насос EVE-TR 16 AC готов к работе в специфических условиях промышленных предприятий России и стран СНГ. Электродвигатель на 220–240 В стабильно работает при типичных для наших сетей колебаниях напряжения. Конструкция устойчива к сезонным перепадам температур в производственных цехах. Безмасляный принцип работы идеально сочетается с требованиями многих отраслей к чистоте процессов. Устройство полностью адаптировано для эксплуатации на объектах ЖКХ, в машиностроительных цехах и на предприятиях, где надёжность и простота обслуживания стоят на первом месте.
Безмасляной вакуум-насос EVE-TR 16 AC способен работать в затруднённых условиях, хотя и требует соблюдения базовых требований к температуре окружающей среды. При необходимости использования в неотапливаемых помещениях или в условиях пониженных температур требуется обеспечить его запуск и работу в штатном температурном диапазоне, например, с помощью предварительного подогрева или размещения в утеплённом шкафу.
Надёжность механической части позволяет проводить диагностику и замену пластинчатого блока силами обслуживающего персонала без сложного инструмента, что ценно для удалённых объектов или полевых условий эксплуатации вспомогательного оборудования. Главное — защитить устройство от попадания абразивных частиц и конденсата.
Теоретически, ваш вакуум-насос EVE-TR 16 AC мог бы пригодиться и на Марсе, но с серьёзными оговорками. На Красной планете ему пришлось бы работать в почти полном вакууме (внешнее давление около 6 мбар) и при экстремальных морозах. Потребовался бы герметичный термостатируемый кожух, а питание — от преобразователя, согласованного с марсианскими солнечными панелями. Главное, что наш «земной» насос обладает достаточным запасом прочности, чтобы такие гипотетические условия лишь подчеркнули его надёжность в привычных земных цехах.
Каков уровень создаваемого вакуума насосом EVE-TR 16 AC?
Данная модель способна создавать разрежение до -850 мбар (-85 кПа), что является высоким показателем для безмасляных пластинчатых насосов такого класса и достаточно для большинства задач промышленного манипулирования.
Требуется ли масло для работы этого насоса?
Нет, вакуум-насос EVE-TR 16 AC является полностью безмасляным (dry vacuum pump). В рабочей камере не используется масло для смазки или уплотнения, что исключает загрязнение вакуумной линии и снижает затраты на обслуживание.
Какой присоединительный размер у насоса?
Для подключения вакуумных линий насос имеет внутреннюю трубную резьбу G3/4 (дюймовая).
Как осуществляется доставка и отгрузка?
Мы организуем доставку вакуум-насоса EVE-TR 16 AC по всей России и в страны СНГ (Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан). Возможна быстрая отгрузка со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани, Ростове-на-Дону. Точные сроки и стоимость доставки уточняйте у менеджера.
Обращаясь к нам, вы получаете возможность купить оригинальный и качественный вакуум-насос EVE-TR 16 AC с полной гарантией от производителя на 12 месяцев. Мы обеспечиваем быструю отгрузку оборудования со складских комплексов в ключевых городах: Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани, что позволяет минимизировать сроки поставки. Наша логистическая служба наладила оперативную доставку по всей территории России и в страны СНГ. Выбирая надёжного поставщика, вы выбираете стабильность вашего производства. Бренд: Гидромаш — синоним качества в промышленном гидро- и пневмооборудовании. Чтобы узнать актуальную цену и заказать вакуумный насос, обратитесь к нашим менеджерам.
