| Диаметр, Ду | 16 |
| Частота, об/мин | |
| Размеры, см | 5*6*2,7 |
| Вес, кг | 0,1 |
| Производимые модели | Диаметр, Ду | Вес, кг | Размеры, см | Частота, об/мин | Цена | |
|---|---|---|---|---|---|---|
|
Сапун 10 | 10 | 0,1 | 3*5*2,4 | - | 1500 руб. |
|
Сапун 16 | 16 | 0,1 | 5*6*2,7 | 1500 руб. | |
|
Сапун 20 | 20 | 0,1 | 6*8*3,2 | 1950 руб. | |
Сапун 16 — это компактный фильтр-вентиляционный элемент, предназначенный для очистки воздуха, поступающего в гидравлические и смазочные баки. Устройство предотвращает попадание пыли и твердых частиц, обеспечивая чистоту рабочей среды и защиту дорогостоящих компонентов системы.
Сапун 16 представляет собой простой, но крайне важный компонент любой современной гидравлической или смазочной системы. Его основное назначение — защита внутреннего пространства бака от загрязнений из внешней атмосферы. В процессе работы гидросистемы уровень масла постоянно меняется, что вызывает циркуляцию воздуха через специальный патрубок. Если этот воздух не очищать, пыль и абразивные частицы попадут в масло, что приведет к ускоренному износу насосов, клапанов и гидроцилиндров.
Ключевой особенностью сапуна 16 является его фильтрующая способность с номинальной тонкостью 10 микрон. Это обеспечивает высокий уровень защиты даже в условиях запыленных производственных цехов или на открытых площадках. Установка сапуна 16 напрямую влияет на ресурс всей гидросистемы, снижая частоту замены масла и риск внезапных отказов. Заказать качественный сапун 16 — значит инвестировать в надежность и долговечность вашего оборудования.
Устройство отличается высокой пропускной способностью — не менее 0,1 м³/мин при минимальном перепаде давления. Это позволяет ему эффективно компенсировать изменения объема воздуха в баке без создания избыточного разрежения или давления. Монтаж сапуна 16 прост и осуществляется на стандартный резьбовой патрубок в крышке бака.
Сапун 16 — это как носовой платок для вашего гидробака. Пока все тяжелые агрегаты трудятся, он тихо и незаметно «высмаркивает» весь грязный воздух, не пуская пыль на порог чистого масляного «дома». Без него бак бы чихал от каждой пылинки, а теперь работает, как швейцарские часы.
| Параметр | Значение для сапуна 16 |
|---|---|
| Условный проход, мм | 16 |
| Расход при номинальном перепаде давлений, м³/мин (дм³/с), не менее | 0,1 (1,7) |
| Номинальная тонкость фильтрации, мкм | 10 |
| Номинальный перепад давления при расходе, МПа | 0,001 |
| Диапазон рабочих температур окружающей среды, °C | от +1 до +40 |
| Присоединение (резьба) | М20х1,5 |
| Масса, кг, не более | 0,10 |
Работа сапуна 16 основана на простом физическом принципе компенсации давления. При работе гидросистемы, например, при втягивании штока гидроцилиндра, объем масла в баке увеличивается, а объем воздушной подушки над ним — уменьшается. Это создает разрежение. Чтобы бак не деформировался, воздух извне должен поступить внутрь. Вот здесь и вступает в действие сапун 16.
Воздух из атмосферы засасывается через фильтроэлемент, где задерживаются все твердые частицы размером более 10 микрон. Очищенный воздух поступает в бак, выравнивая давление. При обратном процессе, когда масло возвращается в бак (выход штока), воздух наоборот вытесняется наружу, также проходя через фильтр сапуна 16. Таким образом, устройство работает в двух направлениях, обеспечивая постоянный воздухообмен без риска загрязнения.
Ключевую роль играет конструкция фильтроэлемента. Он должен обеспечивать высокую грязеемкость при минимальном сопротивлении потоку. Именно низкий перепад давления в 0,001 МПа свидетельствует о продуманной конструкции сапуна 16, который не создает дополнительной нагрузки на стенки бака.
Типичная ошибка при монтаже сапуна 16 — чрезмерная затяжка ключом. Пластиковый корпус или алюминиевая гайка могут треснуть. Момент затяжки должен быть умеренным, достаточно уплотнения резьбы для герметичности. Лучше использовать динамометрический ключ или руководствоваться принципом «затянуть от руки, затем подтянуть на ⅛ оборота».
Сапун 16 рассчитан на эксплуатацию в диапазоне температур окружающего воздуха от +1°C до +40°C. Это стандартный диапазон для большинства производственных помещений. При более низких температурах возможно обледенение фильтроэлемента при наличии влаги, а при высоких — ускоренное старение резиновых уплотнений.
Качество воздуха напрямую влияет на ресурс фильтроэлемента сапуна 16. В условиях сильной запыленности (литейные цеха, дробильные комплексы) засорение происходит быстрее. Срок службы самого устройства при правильной эксплуатации и своевременной замене фильтроэлемента может превышать 5-7 лет. Основной изнашиваемой деталью является именно фильтрующий материал, который следует визуально контролировать.
Сапун 16 находит применение во всех отраслях, где используются гидравлические и смазочные системы. В машиностроении и автомобильной промышленности его устанавливают на гидробаки прессов, станков, испытательных стендов. Горнодобывающая промышленность и нефтегазовая отрасль используют сапун 16 для защиты гидросистем экскаваторов, буровых установок и насосных агрегатов, работающих в условиях высокой запыленности.
В металлообработке и деревообработке устройство защищает смазочные системы высокоточных станков от стружки и опилок. Химическая и текстильная промышленность применяют его для вентиляции баков с технологическими жидкостями. В строительстве сапун 16 монтируют на бетононасосы и крановое оборудование, а в сфере ЖКХ — на гидросистемы котельных и насосных станций.
Сапун 16, казалось бы, простое механическое устройство, но в эпоху Industry 4.0 он получает «умное» сопровождение. Датчики перепада давления, встроенные в линию рядом с сапуном 16, передают данные на ПЛК или в облако. Рост сопротивления сигнализирует о засорении фильтра, запуская оповещение для превентивного обслуживания. Это исключает непредвиденные остановки линии из-за загрязнения системы.
Обслуживание сапуна 16 сводится к регулярной проверке состояния фильтроэлемента. Визуальный осмотр позволяет оценить степень загрязнения. При сильном запылении элемент необходимо промыть (если это допускается конструкцией) или заменить. Процедура замены проста: открутить защитный кожух, извлечь старый фильтр, установить новый и собрать устройство, не забывая о прокладке.
Для продления срока службы рекомендуется устанавливать сапун 16 в местах с минимальным прямым попаданием водяных брызг и масляного тумана. Регулярная замена фильтроэлемента сапуна 16 — одна из самых простых и эффективных мер по повышению надежности всей гидравлической системы.
Основным расходным материалом для сапуна 16 является фильтроэлемент. В состав ремонтного комплекта также могут входить уплотнительная прокладка между корпусом и кожухом, обеспечивающая герметичность, и крепежные элементы (стопорное кольцо, если предусмотрено). Для быстрого восстановления работоспособности заказчикам доступны оригинальные ЗИП-комплекты от производителя, включающие все необходимые быстроизнашиваемые детали.
1. Сапун с условным проходом 10 мм и присоединением М16х1,5 — для малогабаритных баков.
2. Сапун с условным проходом 25 мм и присоединением М30х1,5 — для систем с высоким расходом воздуха.
3. Сапун со встроенным силикагелевым осушителем — для защиты от влаги в дополнение к пыли.
4. Сапун с лабиринтным или циклоным уловителем влаги для работы во влажной среде.
5. Сапун с индикатором загрязнения (поплавковым или механическим) для визуального контроля состояния.
| Элемент | Значение |
|---|---|
| Наименование | Сапун |
| Типоразмер (Условный проход) | 16 (16 мм) |
| Исполнение по климату | УХЛ4 (для умеренного климата) |
| Присоединение | Резьба М20х1,5 |
Установка сапуна 16 — это не расходы, а инвестиции. Предотвращение попадания абразивной пыли в масло увеличивает межсервисный интервал гидронасосов в 1,5-2 раза, сокращает затраты на масло и фильтры тонкой очистки. Снижение риска внезапных отказов дорогостоящего оборудования минимизирует простои. Таким образом, даже такая небольшая деталь, как сапун 16, дает ощутимый рост ROI за счет повышения общей надежности системы.

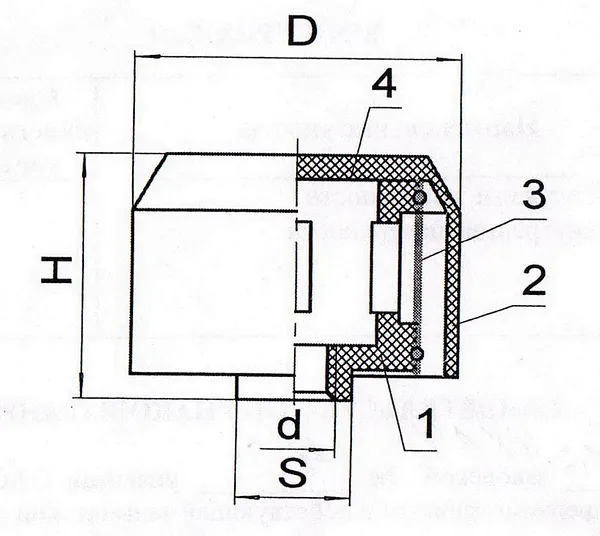

Корпус сапуна 16 имеет цилиндрическую форму. Габаритные размеры составляют: высота (H) — 50 мм, диаметр (D) — 60 мм. Для монтажа используется шестигранник под ключ размером 27 мм (S). Присоединение к баку осуществляется через стандартную резьбу М20х1,5. Компактные размеры позволяют установить сапун 16 даже в условиях ограниченного пространства на крышке гидробака. При монтаже важно обеспечить свободный доступ воздуха к фильтроэлементу, не располагать его в зоне прямого попадания брызг.
Модель Сапун-16-УХЛ4 — стандартное исполнение сапун 16 для умеренного климата с резьбой М20х1,5.
Модель Сапун-16-Т4 — исполнение сапун 16 для тропического климата.
Модель Сапун-16-УХЛ4-ЗИП — комплект сапуна 16 с запасным фильтроэлементом и прокладками.
Сапун 16 отлично адаптирован для работы в России и странах СНГ. Конструкция учитывает сезонные колебания температур в рамках заявленного диапазона. Фильтроэлемент эффективно противостоит как промышленной пыли, так и природным загрязнителям. Устройство совместимо с условиями эксплуатации на отечественных промышленных предприятиях и объектах ЖКХ, где надежность и простота обслуживания выходят на первый план.
Хотя штатный диапазон температур сапуна 16 ограничен, для работы в условиях Крайнего Севера (до -40°C) могут применяться специальные исполнения с морозостойкими уплотнениями и материалами фильтроэлемента. Главное требование — предотвращение конденсата и обледенения внутри устройства. При использовании в сверхзапыленных условиях рекомендуется более частый контроль и обслуживание фильтрующего элемента сапуна 16. Простота конструкции позволяет проводить его очистку или замену даже в полевых условиях.
Теоретически, сапун 16 мог бы выполнять свою функцию и на Марсе, где атмосфера разрежена и пыль очень мелкая. Потребовалось бы лишь герметичное соединение с баком и материал фильтроэлемента, стойкий к марсианскому холоду и химии реголита. А его надежность и безотказность — те самые качества, которые ценятся в любом, даже межпланетном, оборудовании.
Как часто нужно менять фильтроэлемент сапуна 16?
Периодичность зависит от запыленности среды. Рекомендуется визуальный осмотр каждые 3-6 месяцев. При сильном загрязнении (видимое потемнение сетки) элемент требует чистки или замены.
Сапун 16 подойдет для топливного бака?
Нет, для топливных систем требуются сапуны, совместимые с парами бензина или дизельного топлива и имеющие пламегаситель. Стандартный сапун 16 предназначен только для гидравлических и индустриальных масел.
Осуществляете ли вы доставку сапуна 16 по России и СНГ?
Да, мы доставляем оборудование по всей России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города) и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан.
Можно ли купить сапун 16 со склада?
Мы организуем поставки сапуна 16 под заказ с гарантированной быстрой отгрузкой. Наличие на складе в конкретный момент уточняйте у нашего менеджера по телефону или через форму заказа.
Выбирая сапун 16, вы получаете оригинальную продукцию проверенного бренда Гидромаш с гарантией 12 месяцев. Мы обеспечиваем возможность купить сапун 16 по оптимальной цене и организовать его быструю отгрузку со складов в ключевых логистических хабах: Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Наши клиенты по всей России и странам СНГ ценят оперативную доставку и техническую поддержку. Чтобы заказать сапун 16 или получить консультацию, свяжитесь с менеджерами по телефону, указанному в разделе Контакты.
