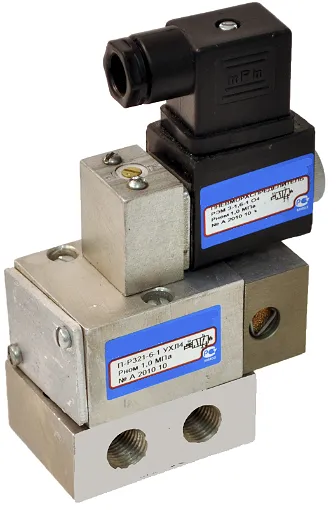

Распределители с электропневматическим управлением П-Р321-6; П-Р322-6
ПР321-6-0 - Пневмораспределитель П-Р 321-6-0-... В УХЛ4 (Ду=6мм,стыковое)
ПР321-6-0 - Пневмораспределитель П-Р 321-6-0-... В УХЛ4 (Ду=6мм,стыковое)
ПР321-6-1 - Пневмораспределитель П-Р 321-6-1-…В УХЛ4 (Ду=6мм)
ПР321-6-1 - Пневмораспределитель П-Р 321-6-1-…В УХЛ4 (Ду=6мм)
ПР322-6-0 - Пневмораспределитель П-Р 322-6-0-…В УХЛ4 (Ду=6мм,стыковое)
ПР322-6-0 - Пневмораспределитель П-Р 322-6-0-…В УХЛ4 (Ду=6мм,стыковое)
ПР322-6-1 - Пневмораспределитель П-Р 322-6-1-…В УХЛ4 (Ду=6мм)
ПР322-6-1 - Пневмораспределитель П-Р 322-6-1-…В УХЛ4 (Ду=6мм)
Распределители с электропневматическим управлением серии П-Р321 и П-Р322 представляют собой устройства для автоматического управления направлением потока сжатого воздуха в трубопроводах. Их основные преимущества: надежная конструкция клапанного типа, простота монтажа и совместимость с системами автоматики.
Описание и назначение
Распределители с электропневматическим управлением – ключевой элемент в современных системах промышленной автоматики, обеспечивающий дистанционное и бесконтактное переключение потоков воздуха. Модели П-Р321-6 и П-Р322-6 представляют собой трехлинейные двухпозиционные устройства клапанного типа, специально разработанные для применения в составе сложных пневмоприводов, а также для управления различными технологическими процессами. Основное назначение этих распределителей с электропневматическим управлением – изменение направления потока рабочей среды по внешнему электрическому сигналу.
В отличие от многих аналогов, данное устройство с электропневматическим управлением использует классическую и проверенную клапанную схему с эластичными уплотнениями, что гарантирует высокую герметичность в закрытом состоянии. Управляющим элементом служит электромагнитный пилотный клапан, который при подаче сигнала активирует основной распределительный орган. Использование распределителей с таким электропневматическим управлением позволяет легко интегрировать пневматическую часть системы в общий цикл работы станка или автоматической линии, управляемой от ПЛК (программируемого логического контроллера). Покупка и установка именно таких надежных распределителей с электропневматическим управлением повышает отказоустойчивость всей системы.
Вес, габариты, код ТН ВЭД, ГОСТ
Тихо и властно: как маленький распределитель командует целыми цилиндрами
Распределитель с электропневматическим управлением – это как дирижер в оркестре, только вместо палочки у него электромагнит, а вместо музыкантов – мощные пневмоцилиндры. Один тихий щелчок катушки, и он тонко направляет энергию воздуха, заставляя двигаться многотонные прессы или выполнять ювелирно точные движения манипуляторов. В мире промышленной гидравлики и пневматики это тот самый умный «переключатель», без которого автоматизация была бы немыслима.

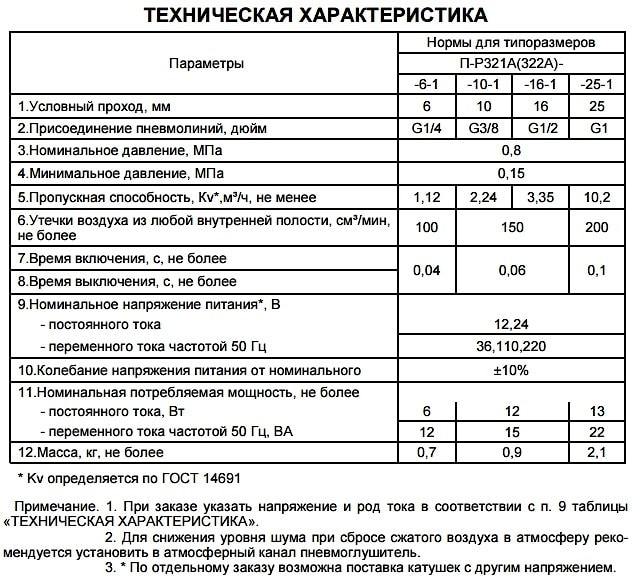

Технические характеристики
| Параметр | Значение для модели П-Р321А-16-1 |
|---|---|
| Тип распределителя | 3/2, клапанный, двупозиционный |
| Управление | Электропневматическое, одностороннее |
| Возврат | Пружинный (в исходное положение) |
| Условный проход (Ду) | 16 мм |
| Рабочее давление | до 1.0 МПа (10 бар) |
| Рабочая среда | Сжатый воздух, очищенный (класс не грубее 10 по ГОСТ 17433) |
| Допустимая температура среды | +5°C … +50°C |
| Тип присоединения | Резьбовое, G1/2", с монтажной плитой |
| Исполнение | НО (нормально-открытое) или НЗ (нормально-закрытое) |
| Напряжение питания катушки | Стандартно: 24В DC (возможны другие по запросу) |
| Класс защиты (электромагнита) | IP65 |
| Материал корпуса | Алюминиевый сплав |
| Масса (примерно) | ~1.5 кг |
Принцип работы
Принцип работы распределителя с электропневматическим управлением основывается на комбинации электромагнитного и клапанного приводов. В исходном состоянии основной золотниковый или клапанный узел удерживается в одном из положений (открытом или закрытом) мощной возвратной пружиной. Для переключения распределителя с электропневматическим управлением на его пилотный электромагнит подается управляющий электрический сигнал. Срабатывание катушки электромагнита приводит в движение сердечник, который открывает вспомогательный канал, подавая управляющее давление воздуха на поршень или мембрану основного клапанного узла.
Под действием этого управляющего давления клапан преодолевает усилие пружины и перемещается во второе рабочее положение. В этот момент меняется конфигурация проходных каналов: выходной канал (А) соединяется либо с линией питания (П), либо со сливом (О), в зависимости от исполнения распределителя (НО или НЗ). Именно так распределитель с электропневматическим управлением выполняет свою главную функцию – перенаправление потока. После снятия электрического сигнала пружина возвращает клапан в исходное состояние, что обеспечивает безопасность и предсказуемость работы системы даже при отключении питания.
Не навреди: самая частая ошибка монтажника
Типичная ошибка при установке – подключение линий питания и управления в неправильной последовательности или без соблюдения указателей направления потока на корпусе. Это может привести к некорректной работе или даже выходу из строя клапанного узла. Всегда сверяйтесь со схемой на шильдике или в техническом паспорте распределителя с электропневматическим управлением перед монтажом.
Температурный режим и срок службы
Распределитель с электропневматическим управлением рассчитан на стабильную работу в диапазоне температур окружающей среды и рабочей среды от +5°C до +50°C. Соблюдение этого температурного режима критически важно для сохранения целостности эластомерных уплотнений и корректной работы электромагнитной катушки. Применение вне указанного диапазона может привести к затвердеванию или, наоборот, размягчению уплотнений, потере герметичности и преждевременному износу.
Срок службы распределителя с электропневматическим управлением напрямую зависит от чистоты подаваемого воздуха. При использовании качественно очищенного и осушенного воздуха в соответствии с требованиями (класс не грубее 10 по ГОСТ 17433) и при соблюдении всех параметров эксплуатации ресурс устройства может составлять несколько миллионов циклов. Регулярная замена фильтров в пневмосистеме – залог долгой и безотказной работы любого распределителя с электропневматическим управлением, включая модели П-Р321 и П-Р322.
Область применения
Распределители с электропневматическим управлением находят чрезвычайно широкое применение в различных отраслях промышленности благодаря своей надежности и возможности дистанционного управления. В машиностроении и автомобильной промышленности они используются для управления зажимными устройствами, податчиками, дверями станков и конвейерными линиями. Горнодобывающая промышленность и металлообработка применяют их в системах управления мощными прессами, ковочными молотами и перемещения заготовок.
В деревообработке они отвечают за циклы работы фрезерных и шлифовальных станков, а в текстильной промышленности – за натяжение и подачу материала. Химическая промышленность использует их для управления дозирующими клапанами в невзрывоопасных зонах. Строительство и ЖКХ задействуют эти устройства в системах автоматизации вентиляции, управления заслонками и дистанционного включения пневмоинструмента. Ключевая задача распределителя с электропневматическим управлением – стать надежным звеном между электрической системой управления и силовой пневматической частью агрегата.
Современные технологии
Сегодня распределители с электропневматическим управлением активно интегрируются в концепцию Industry 4.0. Они могут быть оснащены датчиками положения (индуктивными или оптическими), что позволяет ПЛК в реальном времени получать подтверждение срабатывания. Это открывает путь для предиктивной аналитики: отслеживая время отклика и потребляемый ток катушки, система может предсказать износ пружины или засорение клапана. Совместимость с IoT-шлюзами позволяет удаленно контролировать состояние целой группы распределителей, а в паре с коботами (коллаборативными роботами) они обеспечивают плавное и точное перемещение инструмента или заготовки.
Обслуживание и ремонт
Для продления срока службы распределителя с электропневматическим управлением необходимо обеспечить чистоту рабочей среды и стабильность питающего напряжения. Регламентное обслуживание заключается в периодической очистке фильтров на входе в устройство и визуальной проверке целостности корпуса и подключений. Каждые 6–12 месяцев в зависимости от интенсивности работы рекомендуется проверять момент затяжки крепежных элементов монтажной плиты и соединений.
Признаками необходимости обслуживания могут служить замедленное срабатывание, неполное переключение или наличие утечек воздуха. Чаще всего изнашиваются эластомерные уплотнительные кольца и манжеты клапанного узла, так как они подвержены постоянному трению и воздействию давления. Электромагнитная катушка имеет высокий ресурс, но может выйти из строя при перепадах напряжения или перегреве.
Ремкомплект или ЗИП
Ремонтный комплект (ЗИП) для восстановления работоспособности распределителя включает быстроизнашиваемые элементы: полный набор уплотнительных колец и манжет для клапанного узла и пилота (изготовлены из NBR или аналогичного маслостойкого материала), возвратную пружину клапана, крепежный комплект (винты, шайбы). Для некоторых модификаций в состав ЗИП может входить и сам клапанный золотник. Заказать оригинальный ремкомплект для распределителя с электропневматическим управлением можно у официального поставщика, что гарантирует полное восстановление заводских характеристик и герметичности устройства.
Аналоги устройства
На рынке представлены различные технические решения, схожие по функционалу с распределителями серии П-Р321-6. К ним можно отнести: 1) Трехлинейные распределители золотникового типа с электромагнитным управлением прямого действия. 2) Клапанные распределители с соленоидным управлением и внешним пилотным питанием. 3) Модульные распределители, собираемые на многопозиционной шине, с индивидуальными электромагнитными приводами на каждый канал. 4) Распределители с пневмоусилителем для работы при низком давлении управления. 5) Компактные распределители с встроенными электронными платами для цифрового управления (Fieldbus). Выбор конкретного аналога зависит от требований к расходу, давлению и типу интерфейса управления.

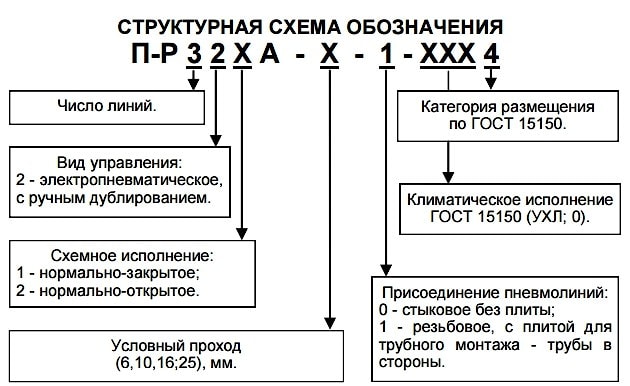

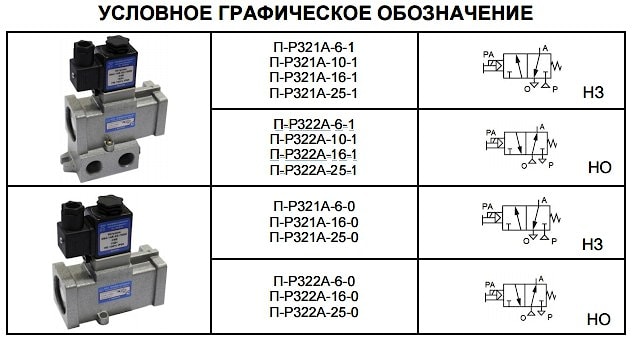

Условное обозначение
| Позиция в коде | Расшифровка |
|---|---|
| П-Р321А/322А | Серия. 321 – нормально закрытый (НЗ), 322 – нормально открытый (НО). Буква «А» обозначает модификацию. |
| -6, -10, -16, -25 | Условный проход (Ду) в мм. |
| -0, -1 | Тип присоединения: 0 – стыковое без плиты, 1 – резьбовое с плитой. |
| УХЛ 4 / О4 | Климатическое исполнение и категория размещения по ГОСТ 15150. |
| (24В, пост.) | Параметры питания катушки управления: напряжение и род тока. |
Экономические выгоды
Инвестиции в качественные распределители с электропневматическим управлением напрямую влияют на экономику производства. Они снижают простой оборудования за счет высокой надежности и предсказуемого ресурса — ремонт или замена требуются значительно реже. Благодаря точному и быстрому срабатыванию оптимизируются технологические циклы, что приводит к росту производительности. Снижение утечек воздуха благодаря качественным уплотнениям уменьшает энергозатраты на компрессор. В итоге, применение таких устройств улучшает общую окупаемость (ROI) автоматизированных линий, делая их более конкурентоспособными.
Изображения

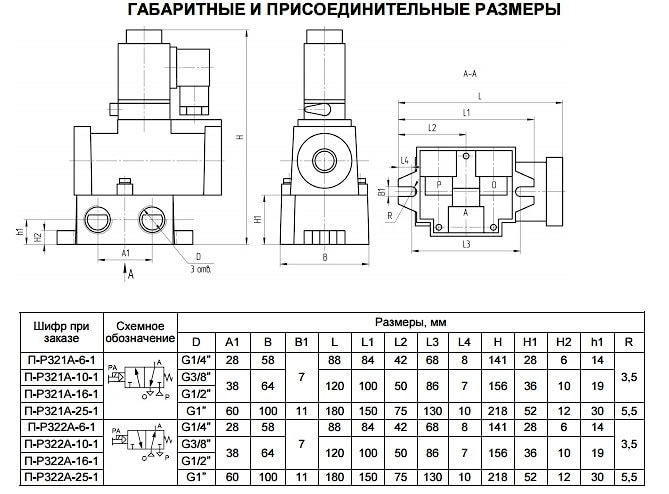

Габаритные и присоединительные размеры
Конкретные габаритные размеры зависят от типоразмера (Ду) и типа присоединения. Для распространенной модели П-Р321А-16-1 характерны следующие размеры: общая длина корпуса с разъемом составляет около 200 мм, ширина плиты — примерно 100 мм, высота от плоскости монтажа до верхней точки разъема — 95-110 мм. Присоединение трубопроводов осуществляется через резьбовые отверстия, выполненные в монтажной плите. Для Ду16 это, как правило, резьба G1/2". Разметка отверстий (П – питание, А – выход, О – атмосфера/слив) нанесена рядом с каждым портом, что исключает ошибки при подключении. Компактная конструкция корпуса позволяет устанавливать такие распределители с электропневматическим управлением даже в условиях ограниченного монтажного пространства.
Примеры заказа
Модель П-Р321А-6-1 УХЛ 4 (24В пост.) — Распределитель с электропневматическим управлением, нормально закрытый, Ду 6 мм, с резьбовым присоединением G1/4" и монтажной плитой, климатическое исполнение УХЛ, напряжение катушки 24В постоянного тока.
Модель П-Р322А-16-0 О4 (220В ~) — Распределитель с электропневматическим управлением, нормально открытый, Ду 16 мм, стыковое присоединение без плиты, климатическое исполнение О, напряжение катушки 220В переменного тока.
Адаптация к российским условиям
Конструкция распределителей с электропневматическим управлением изначально учитывает специфику эксплуатации в России и странах СНГ. Устройства адаптированы для работы с отечественными промышленными маслами, используемыми в системах смазки компрессоров, что соответствует требованиям российских ГОСТ. Электромагнитные катушки имеют запас по напряжению, устойчивы к типичным для наших сетей перепадам. Прочные корпуса и клапанный узел рассчитаны на повышенную запыленность производственных помещений. Такая адаптация делает эти распределители с электропневматическим управлением готовыми к надежной работе на объектах ЖКХ, в тяжелой промышленности и в условиях умеренного климата.
Работа в экстремальных условиях
Для работы в экстремальных условиях (например, при температурах ниже 0°C) необходимы специальные исполнения или дополнительные меры. Стандартные модели рассчитаны на диапазон от +5°C, но возможен подбор специальных эластомеров для уплотнений (например, из силикона или специальных морозостойких смесей) и защитных кожухов для электромагнитов. Важным условием остается защита от конденсата в воздушных магистралях, так как замерзание влаги внутри каналов может вывести устройство из строя. При грамотной подготовке системы (осушение воздуха, обогрев) распределители могут уверенно работать в неотапливаемых цехах и на объектах, расположенных в регионах с суровым климатом.
Возможность работы на Марсе или Луне
Теоретически, распределитель с электропневматическим управлением мог бы работать на Марсе или Луне, но только внутри герметичных обитаемых модулей или роверов. На Марсе ему пришлось бы справляться с разреженной атмосферой (давление около 0.6 кПа против земных 100 кПа) и низкими температурами (до -140°C). Для этого потребовался бы абсолютно герметичный корпус, заполненный инертным газом, уплотнения из специальных полимеров, сохраняющих эластичность при экстремальном холоде, и система активного терморегулирования. Тем не менее, сам принцип электропневматического управления в основе надежен – это доказывает его применение в самых ответственных земных системах, где отказ недопустим.
Часто задаваемые вопросы
Какой тип питания требуется для катушки управления?
Стандартно данные распределители с электропневматическим управлением поставляются с катушками на 24В постоянного тока (DC) или 220В переменного тока (AC). Возможен заказ с другими напряжениями по согласованию.
В чем разница между исполнениями НЗ и НО?
НЗ (нормально закрытый): в исходном состоянии (без питания) выходной канал А перекрыт от питания П и соединен со сливом О. НО (нормально открытый): в исходном состоянии канал А соединен с питанием П, а слив О перекрыт.
Можно ли использовать воздух без масла?
Да, допускается работа на осушенном сжатом воздухе, не содержащем распыленное масло. Однако при этом может незначительно снизиться ресурс уплотнений.
Как организована доставка в мой город?
Мы осуществляем доставку по всей России и странам СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Отгрузка возможна со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани, Ростове-на-Дону. Сроки и стоимость доставки уточняйте у менеджера при оформлении заказа через Контакты.
Почему выбирают «Гидромаш»
Заказывая распределители с электропневматическим управлением у нас, вы получаете надежное оборудование, готовое к интеграции в самые ответственные технологические линии. Оригинальная продукция бренда Гидромаш сопровождается гарантией 12 месяцев. Мы обеспечиваем клиентам гибкие условия поставок и возможность быстрой отгрузки со складов в ключевых логистических центрах: в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Организуем оперативную доставку во все регионы России и страны СНГ. Чтобы купить распределитель с электропневматическим управлением, узнать актуальную цену и условия поставки, обратитесь к нашим менеджерам для оформления заказа.
