ПР13Э16/10, (-01) - Пневмораспределитель ПР-13Э-16/10-...В, ПР-13Э-16/10-01...В УХЛ4 (Ду=16мм)

Характеристики

Диаметр, Ду	15
Давление, Мпа	0,63

Все характеристики

Цена 5250 руб.

Вопрос по товару?

Рассчитать доставку

+7 (343) 361-89-99 +7 922 181-89-99 3618999@mail.ru

Склад в Екб Гарантия ~12 мес Оплата по счёту Доставка ТК

	Диаметр, Ду	Давление, Мпа	Вес, кг	Расход	Цена
ПР13П12/10 - Пневмораспределитель ПР-13П-12/10 УХЛ4 (Ду=12мм)	12	0,63	1,46	-	По запросу
ПР13П16/10, (-01) - Пневмораспределитель ПР-13П-16/10 ,ПР-13П-16/10-01 УХЛ4 (Ду=16мм)	16	0,63	-	-	По запросу
ПР13П25/10 ,(-01) - Пневмораспределитель ПР-13П-25/10 ,ПР-13П-25/10-01 УХЛ4 (Ду=25мм)	25	0,63	3,27	-	По запросу
ПР13П32/10 - Пневмораспределитель ПР-13П-32/10 УХЛ4 (Ду=32мм)	32	0,63	7,6	-	По запросу
ПР13П40/10 ,(-01) - Пневмораспределитель ПР-13П-40/10 ,ПР-13П-40/10-01УХЛ4 (Ду=40мм)	40	0,63	7,6	-	По запросу
ПР13Э12/10 - Пневмораспределитель ПР-13Э-12/10-...В УХЛ4 (Ду=12мм)	12	0,63	-	-	5250 руб.
ПР13Э16/10, (-01) - Пневмораспределитель ПР-13Э-16/10-...В, ПР-13Э-16/10-01...В УХЛ4 (Ду=16мм)	15	0,63	-	-	5250 руб.
ПР13Э25/10, (-01) - Пневмораспределитель ПР-13Э-25/10-...В, ПР-13Э-25/10-01...В УХЛ4 (Ду=25мм)	25	0,63	-	6 м³/ч	5250 руб.
ПР13Э32/10 - Пневмораспределитель ПР-13Э-32/10-...В УХЛ4 (Ду=32мм)	32	0,63	-	8 м³/ч	5250 руб.
ПР13Э40/10 - Пневмораспределитель ПР-13Э-40/10-...В, ПР-13Э-40/10-01...В УХЛ4 (Ду=40мм)	40	0,63	-	10 м³/ч	5250 руб.

ПР13Э16/10, (-01) - Пневмораспределитель ПР-13Э-16/10-...В, ПР-13Э-16/10-01...В УХЛ4 (Ду=16мм)

Назначение

  Пневмораспределители П-Р13Э-..., трехлинейные, с условным проходом 12; 16; 20; 25; 32 и 40 мм с односторонним электропневматическим управлением и пружинным возвратом предназначены для коммутации пневматических сигналов в пневмоприводах различного назначения и рассчитаны на работу с цилиндрами больших диаметров (до 250мм), обеспечивая высокие скорости перемещения штока цилиндра.
   Пневмораспределители П-Р13Э-... рассчитаны для работы на сжатом воздухе, очищенном не грубее 10 класса по ГОСТ 17433 и содержащем распыленное масло.
    Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.

Структура условного обозначения пневмораспределителей П-Р13Э...

П-Р13	-	Э	ХХ/10	-	Х	ХХХ	4
							Категория размещения по ГОСТ 15150 (4)

						Климатическое исполнение по ГОСТ 15150 (УХЛ, О)

					01 - стыковое присоединение пневмолиний; без индекса - присоединение резьбовое

			Условный проход

		Электропневматическое управление

Тип пневмораспределителя

Принцип действия

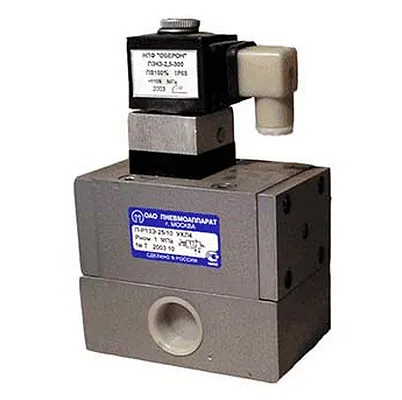

pr13e16-10-01-pnevmoraspredelitel-pr-13e-16-10-v-pr-13e-16-10-01-v-ukhl4-du-16mm

В качестве распределительного органа используется клапанный узел с эластичными уплотнения-

ми, который размещен в корпусе и удерживается в исходном положении пружиной.

В монтажной плите выполнены каналы: (2) - выходной, (3) - атмосферный, (1) - питания, с резь-

бовыми отверстиями для подсоединения внешних пневмолиний (резьбовое присоединение).

Цифры, заключенные в скобках, соответствуют маркировке отверстий на изделие и нумерации кана-

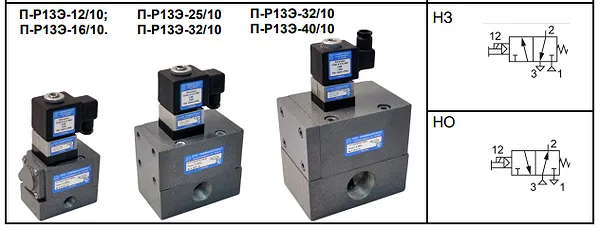

лов на условном графическом обозначении. Распределители изготавливаются нормально

закрытого исполнения (НЗ), но могут быть использо- ваны как и нормально - открытые (НО).

На корпусе распределителя закреплен хлинейный пневмораспределитель с эл. магнитным

управлением ПЭК3-2,5-21 (клапан пилот), который присоединяется к сети через эл. контактный разъем.

Клапан пилот имеет устройство для ручного дублирования электрического сигнала.

Степень защиты - IP65 по ГОСТ 14254 При подаче эл. сигнала срабатывает клапан пилот, при этом выходной канал (2) соединяется с каналом питания, а атмосферный канал отсекается. После снятия сигнала клапанный узел возвращается в исходное положение.

При использовании распределителя по схеме НО исполнения, назначение отверстий (1) и (3) меняются.

При этом необходимо переходную плиту, совместно с клапаном пилотом, развернуть на 180°. Пневмораспределители могут быть установле ны в любом пространственном положении.

Основные технические характеристики пневмораспределителей П-Р13Э...

Параметры	Типоразмеры
Параметры	П-Р13Э-12/10	П-Р16Э-12/10	П-Р13Э-16/10-01	П-Р13Э-20/10	П-Р13Э-25/10	П-Р13Э-25/10-01	П-Р13Э-32/10	П-Р13Э-40/10	П-Р13Э-40/10-01
1 .Условный проход, мм	12	16	16	20	25	25	32	40	40
2.Номинальное давление, МПа	1.0
3. Минимальное рабочее давление, МПа, не более	0.25
4. Минимальное давление управления, МПа, не более	0.2
5.Пропускная способность, Kv*, м /ч, не менее	3.7	3.7	3.7	9.3	9.3	9.3	15.0	15.0	15.0
6. Время включения, с, не более	0.04	0.04	0.004	0.05	0.05	0.05	0.09	0.09	0.09
7. Время выключения, с, не более	0.06	0.06	0.06	0.07	0.07	0.07	0.13	0.13	0.13
8. Максимальное число срабатываний в минуту, не менее	350	350	350	350	350	350	150	150	150
9. Номинальное напряжение питания, В - постоянного тока - переменного тока частотой 50Гц - переменного тока частотой 60Гц	12,24,48,110 12,24.36,48,110,220,380 110,220
10. Номинальная потребляемая мощность, не более - постоянного тока, Вт - переменного тока частотой 50Гц, ВА - переменного тока частотой 60Гц, ВА	12 21 28
11. Масса, кг, не более	2.19	2.19	2.15	4.18	4.18	4.08	8.78	8.78	8.28

*Kv определяется по ГОСТ14691-69

Пример записи условного обозначения распределителя трехлинейного, с электропневматическим управлением и пружинным возвратом, с условным проходом 20 мм, с резьбовым присоединением пневмолиний, климатического исполнения УХЛ, категории размещения 4:

- пневмораспределитель П-Р13 Э-20/10 УХЛ4

- то же, для распределителя с условным проходом 16 мм, со стыковым присоединением пневмолиний, климатического исполнения О, категории размещения 4:

- пневмораспределитель П-Р13Э-16/10-01 О.4

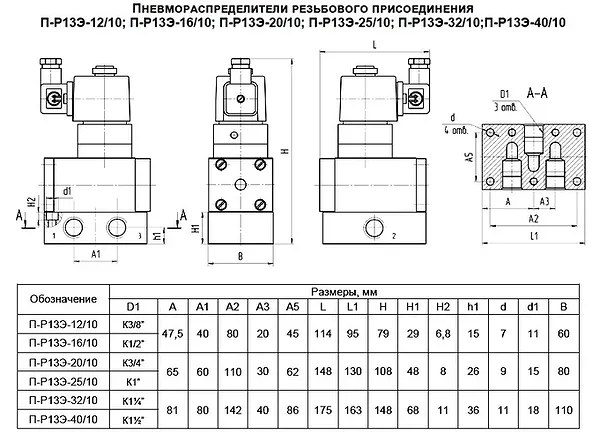

Внешний вид и габаритные размеры
