| Давление, Мпа | 0,8 |
| Размеры, см | 120*122*241 |
| Вес, кг | 2200 |
| Производимые модели | Давление, Мпа | Вес, кг | Размеры, см | Цена | |
|---|---|---|---|---|---|
|
Пресс механический КД2124К (УВ3138, усилие 25тс) | 0,8 | 2200 | 120*122*241 | 720000 руб. |

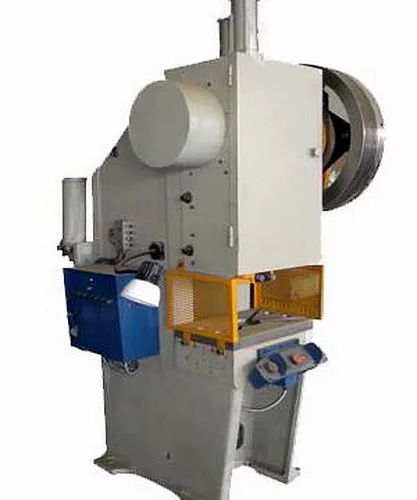

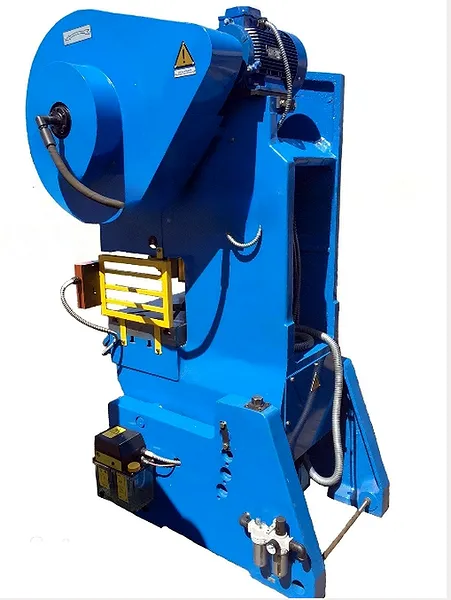

Пресс механический КД2124К (УВ3138) — это кривошипный пресс открытого типа с номинальным усилием 25 тонн-сил (250 кН), предназначенный для выполнения операций листовой штамповки, гибки и вырубки. Оборудование отличается высокой надежностью, точностью и удобством в эксплуатации и настройке.
Пресс механический КД2124К представляет собой базовую модель в гамме быстроходных прессов простого действия, которые незаменимы на участках серийного и мелкосерийного производства. Это открытый ненаклоняемый пресс, обеспечивающий усилие в 250 кН. Конструкция пресса механического КД2124К оптимизирована для широкого спектра операций холодной штамповки тонколистового металла. Основное назначение пресса механического КД2124К — выполнение точных операций вырубки, пробивки, гибки, формовки и неглубокой вытяжки.
Ключевыми особенностями данного пресса механического КД2124К (УВ3138) являются высокая частота хода (до 180 в минуту в непрерывном режиме), регулируемый ход ползуна (от 5 до 80 мм) и наличие надежной пневмосистемы, включая уравновешиватели ползуна. Это позволяет эффективно использовать пресс механический КД2124К как в составе автоматизированных линий, так и на ручных операциях. За счет применения фрикционной муфты-тормоза УВ3138 достигается высокая отзывчивость управления и безопасность остановки.
Основное отличие от аналогов — проверенная временем конструкция кривошипно-шатунного механизма, литая чугунная станина коробчатой формы, обеспечивающая высокую жесткость и виброустойчивость, а также бесконтактная дублированная система управления, повышающая надежность всего пресса механического КД2124К.
«Искусный мастер превращает металл в деталь, но без надежного пресса механического КД2124К его гениальная идея так и останется эскизом на бумаге. Он — надежная рука, воплощающая замысел, и безотказный партнер в цеху, где важны точность и сила 25 тонн».
| Параметр | Значение для модели КД2124К |
|---|---|
| Номинальное усилие, кН (тс) | 250 (25) |
| Наибольший регулируемый ход ползуна, мм | 80 |
| Наименьший регулируемый ход ползуна, мм | 5 |
| Частота хода ползуна (непрерывный режим), мин⁻¹ | 180 |
| Частота хода ползуна (одиночный режим), мин⁻¹ | 56 |
| Размеры стола (Ш x Г), мм | 500 x 340 |
| Наибольшее расстояние стол-ползун, мм | 280 |
| Расстояние между стойками станины, мм | 250 |
| Мощность электродвигателя (ПВ=40%), кВт | 3,2 |
| Давление воздуха в сети пресса, МПа (мин.) | 0,35 |
| Расход сжатого воздуха (одиночный ход), л/цикл | 0,4 |
| Габариты (Г x Ш x В), мм | 1220 x 1200 x 2410 |
| Масса, кг | 2200 |
| Материал станины и ползуна | Высокопрочный чугун |
| Степень защиты электрооборудования | Стандартная для промышленных помещений |
Принцип работы пресса механического КД2124К основан на преобразовании вращательного движения электродвигателя в возвратно-поступательное движение ползуна (подвижной траверсы) посредством кривошипно-шатунного механизма. Электродвигатель через клиноременную передачу раскручивает массивный маховик, накапливающий кинетическую энергию. При включении операции муфта-тормоз УВ3138, встроенная в маховик, замыкается, передавая вращение на эксцентриковый (кривошипный) вал. Вращение вала через шатун заставляет ползун совершать строго вертикальный рабочий ход вниз и холостой ход вверх.
Давление развивается в нижней мертвой точке хода ползуна, когда деформируемый материал находится между рабочими поверхностями матрицы (установленной на столе) и пуансона (закрепленного в ползуне). Усилие в 250 кН прикладывается концентрированно. Для управления режимами работы (одиночный, непрерывный ход, наладочный) используется электропневматическая система управления, которая воздействует на муфту и тормоз. Пневматические уравновешиватели компенсируют вес ползуна и верхней половины штампа, обеспечивая плавность хода и предотвращая произвольное падение в аварийной ситуации.
Эффективность и точность работы пресса механического КД2124К напрямую зависят от качества настройки хода ползуна, регулировки зазора в направляющих и стабильности подачи сжатого воздуха. Правильно настроенный пресс обеспечивает стабильное усилие и минимальный разброс размеров штампуемых деталей.
«Пренебрежение регулярным контролем величины тормозного пути – самая частая и опасная ошибка. Если тормоз не срабатывает в положенное время, ползун не останавливается в верхней точке, что ведет к поломке штампа и риску для оператора. Всегда проверяйте срабатывание тормозной системы перед запуском пресса механического КД2124К в работу».
Пресс механический КД2124К предназначен для эксплуатации в отапливаемых производственных помещениях с температурой окружающего воздуха от +5°C до +40°C. Широкий температурный диапазон не требуется, так как оборудование не контактирует с высокотемпературными средами. При этом важно, чтобы масло в редукторе и смазка направляющих соответствовали сезону и температуре в цеху.
Качество и чистота рабочей среды — сжатого воздуха — оказывают прямое влияние на ресурс пневмоцилиндров, клапанов и самой муфты-тормоза УВ3138. Наличие влаги и масляного тумана приводит к коррозии и ускоренному износу уплотнений. При соблюдении регламента обслуживания, использовании качественных смазочных материалов и штамповой оснастки, ресурс пресса механического КД2124К составляет 15-20 лет интенсивной эксплуатации. Срок службы напрямую зависит от нагрузочного режима и культуры эксплуатации.
Пресс механический КД2124К (УВ3138) находит широкое применение в различных отраслях промышленности. В машиностроении и автомобильной промышленности он используется для изготовления крепежных деталей, корпусных элементов, кронштейнов. В приборостроении и электротехнической промышленности на нем штампуют контактные группы, экраны, детали корпусов приборов. Оборудование востребовано в ремонтных мастерских всех отраслей для единичного и мелкосерийного производства запасных частей.
В металлообработке пресс механический КД2124К служит для операций гибки и вырубки листового проката. В текстильной, химической и других отраслях пресс может использоваться для нестандартных технологических операций, например, запрессовки или сборки узлов. В строительстве и ЖКХ его применение ограничено, но возможно для изготовления мелких металлических изделий. Везде, где требуется точное и повторяемое усилие в 25 тонн, пресс механический КД2124К доказывает свою эффективность.
«Пресс механический КД2124К, будучи классическим оборудованием, легко интегрируется в современные высокотехнологичные процессы. Его можно оснастить датчиками контроля усилия и положения ползуна, подключить к ПЛК (программируемому логическому контроллеру) для синхронизации с автоматическими податчиками материала или манипуляторами. В рамках концепции Industry 4.0 данные о количестве циклов, перегрузках и времени работы пресса передаются в SCADA-систему для предиктивного обслуживания, предотвращая внеплановые простои».
Продлить срок службы пресса механического КД2124К позволяет регулярное регламентное обслуживание. Ежесменно необходимо проверять уровень масла в редукторе, работу системы централизованной смазки направляющих ползуна, чистоту воздуха на выходе из пневмофильтра. Еженедельно следует проверять натяжение клиновых ремней, состояние щеток электродвигателя и надежность электрических соединений.
Наиболее подвержены износу быстроизнашиваемые детали: фрикционные диски муфты-тормоза УВ3138, уплотнительные манжеты пневмоцилиндров уравновешивателей и выталкивателя, подшипники кривошипного вала, щетки электродвигателя. Своевременная замена этих элементов в рамках планового ремонта предотвращает развитие более серьезных поломок. Основные ремонтные работы, такие как перешлифовка направляющих ползуна или замена втулок, требуют специального оборудования и должны выполняться квалифицированными специалистами.
Для оперативного поддержания работоспособности пресса механического КД2124К рекомендуется иметь на складе заказчика ремонтный комплект (ЗИП). В его типовой состав входят быстроизнашиваемые детали: комплект фрикционных дисков и пружин для муфты-тормоза УВ3138, уплотнительные кольца и манжеты для пневмоцилиндров, комплект щеток для электродвигателя, предохранители и реле управления. Также полезно иметь запас смазки для направляющих и специальное масло для редуктора.
Все оригинальные запасные части и ремкомплекты для прессов Гидромаш, включая расходники для пресса механического КД2124К, можно заказать у поставщика. Использование оригинального ЗИПа гарантирует соответствие размеров, материалов и, как следствие, сохранение паспортных характеристик и безопасности оборудования.
На рынке представлены различные аналоги пресса механического КД2124К, различающиеся по конструкции и характеристикам:
1. Кривошипный пресс открытого типа, усилие 160 кН, с фиксированным ходом ползуна.
2. Кривошипный пресс наклоняемого типа, усилие 250 кН, частота хода 125 мин⁻¹.
3. Пресс с С-образной станиной, гидравлический привод, усилие 25 тс, с регулируемым усилием.
4. Пресс двухстоечный (колонный), кривошипный, усилие 400 кН, с увеличенной площадью стола.
5. Пресс с ЧПУ и сервоприводом, кривошипный, усилие 200 кН, для точной штамповки.
Каждая модель имеет свои преимущества, однако пресс механический КД2124К остается эталоном надежности и простоты для базовых операций штамповки с усилием 25 тонн.
| Элемент кода | Значение для КД2124К (УВ3138) |
|---|---|
| КД | Кривошипный пресс, открытый, простого действия |
| 21 | Условная серия/типоразмер (отношение к габаритам и мощности) |
| 24 | Номинальное усилие ~250 кН (индекс усилия) |
| К | Модификация (отличается, например, системой управления или комплектацией) |
| УВ3138 | Тип установленной муфты-тормоза (жесткосблокированная, фрикционная) |
| 25тс | Номинальное усилие в технических тоннах-силах (250 кН) |
«Инвестиции в надежный пресс механический КД2124К окупаются за счет минимизации простоев и высокой производительности. Стабильность усилия в 25 тонн снижает процент брака, а дублированная система управления предотвращает дорогостоящие аварии. Высокая готовность к работе и простота обслуживания сокращают эксплуатационные расходы, напрямую влияя на увеличение ROI (окупаемости инвестиций) вашего участка штамповки».
Пресс механический КД2124К имеет внушительные, но компактные для своего усилия габариты: глубина 1220 мм, ширина 1200 мм и высота 2410 мм. Он требует надежного бетонного фундамента или усиленного пола для установки с креплением анкерными болтами по отверстиям в опорной плите станины. Расстояние между стойками (250 мм) и вылет оси ползуна (190 мм) определяют максимальные габариты используемых штампов.
Основное присоединение — это подвод электропитания 380В к клеммной коробке и подвод сжатого воздуха через быстроразъемное соединение или резьбовый патрубок. Размеры рабочего стола 500x340 мм универсальны для большинства стандартных штампов. Ползун имеет отверстие диаметром 40Н9 под хвостовик штампа для быстрого монтажа и демонтажа оснастки. Конструкция позволяет удобно обслуживать механизм даже в условиях ограниченного пространства цеха.
Пресс механический КД2124К — базовая комплектация с муфтой-тормозом УВ3138, электродвигателем 3,2 кВт, пневмоуравновешивателями.
Пресс механический КД2124К с дополнительным пневмовыталкивателем готовой детали и комплектом запасных фрикционных дисков.
Пресс механический КД2124К для комплектации автоматической линии с датчиком прохождения нижней мертвой точки и интерфейсом для подключения к ПЛК.
«Конструкция пресса механического КД2124К изначально разрабатывалась с учетом требований отечественных производств. Он адаптирован к работе в широком диапазоне климатических зон и совместим с отечественными промышленными маслами и смазками, соответствующими ГОСТ. Электрическая схема устойчива к возможным перепадам напряжения в сетях. Именно эта проверенная надежность делает прессы Гидромаш готовым решением для модернизации цехов по всей России и странам СНГ».
Хотя пресс механический КД2124К не предназначен для открытых площадок, его конструкция, особенно литая чугунная станина, обладает высокой устойчивостью к вибрациям и ударным нагрузкам, характерным для тяжелых цехов. Допускается эксплуатация при температурах, приближающихся к нижней границе (до +5°C), при условии применения зимних сортов масел и смазок.
Устойчивость к нестабильному качеству сжатого воздуха обеспечивается наличием в штатной комплектации фильтра-влагоотделителя. Ремонтопригодность на месте является большим преимуществом: большинство регулировок и замена быстроизнашиваемых деталей (фрикционных накладок, уплотнений) могут быть выполнены силами цеховых механиков по предоставленной документации, что критически важно для минимизации простоев.
«На Марсе с его низким атмосферным давлением главной проблемой для пресса механического КД2124К стала бы работа пневмосистемы. Пришлось бы заменить ее на полностью электрический привод ползуна и уравновешивателей. Однако литая чугунная станина отлично справилась бы с температурными перепадами, а отсутствие влаги и кислорода свело бы коррозию к нулю, многократно увеличив ресурс. Так что с небольшой адаптацией даже в марсианском цеху наш «земной» пресс мог бы штамповать детали для исследовательских роверов».
Какой срок службы у пресса КД2124К?
При соблюдении правил эксплуатации и регламента обслуживания ресурс составляет 15-20 лет. Наиболее нагруженные узлы требуют периодической замены расходников (фрикционные диски, уплотнения).
Можно ли использовать пресс в автоматической линии?
Да, пресс механический КД2124К для этого идеально подходит. Он имеет высокую частоту хода, а штатная система управления позволяет подключать внешние сигналы для синхронизации с податчиками, роботами-манипуляторами или системами выгрузки.
Какая требуется подготовка для установки пресса?
Необходим ровный усиленный бетонный фундамент для массы 2,2 тонны, подвод трехфазного электропитания 380В и магистрали сжатого воздуха давлением не менее 0,8 МПа. Также требуется монтаж заземления.
Как осуществляется доставка в мой город?
Мы организуем доставку пресса по всей России и странам СНГ: Контакт . Отгрузка возможна со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани, Ростове-на-Дону. Доставка в Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан осуществляется транспортными компаниями.
Выбирая пресс механический КД2124К, вы приобретаете проверенное временем оборудование, оптимальное по соотношению цены, надежности и производительности. Наша компания предлагает купить оригинальный пресс с полным пакетом документации и гарантией 12 месяцев от производителя. Мы обеспечиваем оперативное сервисное сопровождение и поставку оригинальных запасных частей. Ваш заказ может быть отгружен в кратчайшие сроки со склада в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске или Казани. Мы организуем быструю и надежную доставку по России и странам СНГ, чтобы ваше производство не простаивало. Доверяйте качеству бренда Гидромаш.
