Пресс и запчасти КД2122, КД2322 (УВ3135,усилие 16тс)

Пресс и запчасти КД2122, КД2322 (УВ3135,усилие 16тс)



Цена:
договорная

+7 (343) 361-89-99

+7 (343) 271-33-99

+7 922 181-89-99
 info@99-t.ru

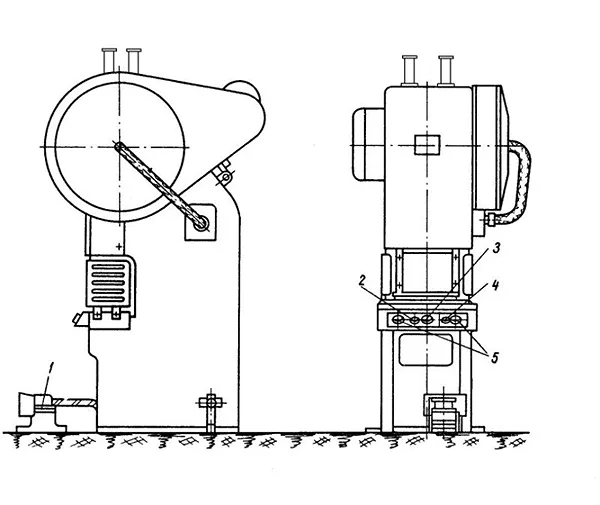

Пресс КД2122, КД2322 (УВ3135,усилие 16тс)

Описание:



Пресс кривошипный механический КД2122 (КД2322) усилием 16 т. открытый простого действия  не наклоняемый и пресс кривошипный КД2322 наклоняемый предназначен для холодной штамповки листового металла, а именно: пробивки отверстий, гибки, вытяжки, вырубки. Модель функционирует на одиночных и непрерывных ходах. Может иметь автоматическую подачу при оснащении валковыми и шиберными подачами.





Пресс имеет уникальные функции для быстрого и качественного выполнения всевозможных операций с листовым металлом, соответствует всем стандартам качества, принятым во всем мире. Применение такого новейшего пресса в производстве исключает необходимость в привлечении большого количества квалифицированных рабочих.

Оборудование обладает небольшой массой и сравнительно малыми габаритами, благодаря чему станок можно размещать даже в небольших производственных помещениях, что позволяет активно использовать его в различных областях современного производства.

Пресс может работать в нескольких режимах. «Одиночный ход» – кнопочное двуручное управление применяется при штамповке из штучных заготовок с загрузкой и выгрузкой вручную. Имеется возможность управления от педали применяемая при штамповке из листа, полосы или крупногабаритных заготовок, которые в процессе опускания ползуна необходимо удерживать руками.





«Непрерывный ход» предусматривает только кнопочное управление и применяется при наличии средств автоматизации подачи заготовки в штамповую оснастку.

Режим «Толчок» применяется наладчиком при установке штамповой оснастки.

Режим «Ручной поворот» применяется при наладке пресса, предусматривает перемещение ползуна вращением привода вручную ломиком установленном в отверстие маховика при включенной муфте-тормозе

Предназначение кривошипных прессов КД 2122 и КД 2322

Пресс кривошипный КД2122 не наклоняемый предназначен для штамповки деталей на провал, а также других операций штамповки с необходимым усилием до 16 тонн.

Пресс кривошипный КД2322 наклоняемый позволяет использовать наклон станины для съема деталей или удаления отхода в просвет между стойками пресса.

Наклон станины (2) пресса кривошипного КД2322 возможен до 30о

Осуществляется механизмом наклона, который представляет собой винтовую пару с ручным приводом и расположен в левой стойке. Тянущий винт 18 помещается в корпусе на стойке, а гайка 17 – в станине. При наклоне станины необходимо извлечь два пальца 1 и винтом 18 установить требуемое положение станины, вставить пальцы 1 и зафиксировать их гайками.



Технические характеристики КД2128



  Номинальное усилие пресса, тс

16

  Ход ползуна, мм:

  наибольший

55

  наименьший

5

  Число ходов ползуна в минуту в автоматическом режиме

120х

  Наибольшее число ходов ползуна в минуту на одиноч­ном режиме

            50-55

  Размеры стола, мм:

  слева-направо

420

  спереди-назад

280

  Размеры отверстия в столе, мм:

  слева-направо

210

  спереди-назад

140

  диаметр

180

  Расстояние от оси ползуна до станины (вылет),мм

160

  Расстояние (в свету) между стой­ками станины, мм

200

  Регулировка расстояния между сто­ лом и ползуном, мм:

45

  Толщина подштамповой плиты, мм

40

  Размеры ползуна, мм: ;

  слева-направо

220

  спереди-назад

190

  Технологическая работа, кгм:

  при непрерывном ходе

11

  при одиночном ходе

22

  Расход сжатого воздуха за одно включение пресса, л

0,3

  Давлени воздуха в сети пресса, МПа

0,35

  Давление воздуха в заводской сети, МПа

0,8

  Мощность электродвигателя, кВт

1,7

  Габариты пресса, мм:

  слева-направо

1100

  спереди-назад

970

  высота

1872

  Вес пресса, кг

1560


Перечень поставляемых узлов и запчастей для КД2122, КД2322

Поставляемые запасные части

Букса левая в сборе КД2122-11Е-201

КД 2122-11Е-201

Букса правая в сборе КД2122-11Е-201

КД 2122-11Е-201

Вал эксцентриковый КД2122Г

КД 2122Г

Винт регулировочный КД2122

КД 2122

Вкладыш КД2122-31-411

КД 2122-31-411

Маховик КД2122Е

КД 2122Е

Муфта-тормоз УВ3135  (ПРЕСС КД2122 (16тс)

УВ 3135

Направляющая КД2122

КД 2122

Опора КД2122Г-31В-409

КД 2122Г-31В-409

Ползун КД2122

КД 2122

Серьга КД2122.00

КД 2122.00

Шатун КД2122

КД 2122

Фильтр-влагоотделитель П-МК01.16

Влагоотделитель В41-14

Клапан редукционный П-КРМ 122-16

Регулятор давления БВ57-34

Манометр МТ-2И

Манометр

Клапан предохранительный пневматический

Клапан К71-1-11

Реле давления ВБ2.12

Реле давления ВБ2-12

Пневмораспределитель У71-22А

Клапан трёхходовой сдвоенный сблокированный У7122

Маслораспылитель П-МК06.16

Маслораспылитель В44-24

Электропневмовентиль ВВ-351

Вентиль электропневматический ВВ-32

Пневмоуравновешиватель

Уравновешиватель КД2322, уравновешиватель КД2122

Насос плунжерный Г3-8Р

Насос многоплунжерный Г3-8Р/100
