| Давление, Мпа | 32 |
| Частота, об/мин |
|
| Вес, кг | 0,25 |
Фильтроэлемент Реготмас 601-1-06 – это сменный фильтрующий элемент сквозного типа, предназначенный для напорных фильтров серии 1ФГМ32(16)-25. Он обеспечивает надежную очистку гидравлических масел от механических примесей, эффективно защищая компоненты гидросистем и продлевая их ресурс.
Фильтроэлемент Реготмас 601-1-06 (для фильтров 1ФГМ32(16)-25) представляет собой ключевой сменный узел для обеспечения чистоты рабочей жидкости в гидравлических системах. Основное назначение данного фильтроэлемента – тонкая очистка гидравлических масел, применяемых в промышленном оборудовании и мобильной технике. Его использование критически важно для предотвращения преждевременного износа высокоточных компонентов, таких как насосы, гидромоторы и распределительная аппаратура.
Установка фильтроэлемента Реготмас 601-1-06 позволяет защитить всю гидросистему от абразивных частиц, нагарных отложений и продуктов износа. Это особенно важно для систем, где предъявляются повышенные требования к надежности и долговечности. Ключевыми преимуществами данного фильтроэлемента являются стабильная тонкость фильтрации 25 мкм, низкое начальное сопротивление и высокая грязеемкость, обеспечивающая длительный срок службы до замены.

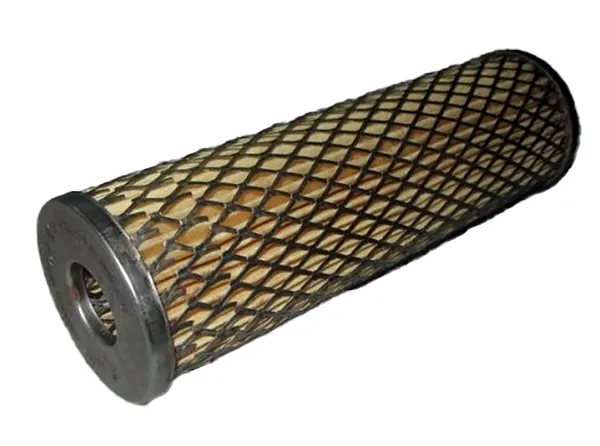

Конструктивно фильтроэлемент Реготмас 601-1-06 выполнен в виде цилиндрической кассеты с фильтровальным материалом на основе армированной целлюлозной бумаги или специального синтетического материала. Его принцип работы основан на объемной (глубинной) фильтрации, когда частицы задерживаются не только на поверхности, но и в толще фильтровального материала. Этот фильтроэлемент предназначен для монтажа в напорные фильтры с исполнением 1ФГМ32(16)-25, где обеспечивает эффективную защиту гидроагрегатов от износа.
Если гидросистема — это организм сложного оборудования, то фильтроэлемент Реготмас 601-1-06 — его почка, непрерывно и незаметно очищающая жизненную среду (масло) от «шлаков». Его тихая работа под давлением сохраняет здоровье и долголетие всего «организма». Если система «заболела» из-за загрязнений, значит, пора задуматься о замене этой незаменимой «почки».
| Параметр | Значение для модели 601-1-06 |
|---|---|
| Обозначение | Фильтроэлемент Реготмас 601-1-06 |
| Тонкость фильтрации, номинальная | 25 мкм |
| Тип исполнения | Сквозной (масло проходит через фильтровальный материал от наружной поверхности к внутренней) |
| Присоединительные размеры (наружный диаметр D / внутренний диаметр d) | 60 мм / 24 мм |
| Высота (длина) H | 100 мм |
| Тип рабочей среды | Минеральные и синтетические гидравлические масла, индустриальные жидкости |
| Рекомендуемый диапазон рабочих температур | от –20°C до +80°C |
| Рекомендуемое рабочее давление в фильтре | До 32 МПа (320 бар) |
| Конструктивные материалы | Корпус: металл (сталь), фильтровальный материал: армированная целлюлозная бумага или синтетический элемент, уплотнения: резина NBR |
| Масса, примерная | ~0,25 кг |
Фильтроэлемент Реготмас 601-1-06 устанавливается внутри корпуса напорного фильтра 1ФГМ32(16)-25. Рабочая жидкость под давлением поступает в фильтр и направляется к внешней поверхности фильтроэлемента. Проходя сквозь плотный фильтровальный материал сквозного типа (от периферии к центру), масло очищается от механических загрязнений. Очищенная жидкость собирается во внутренней полости картриджа и далее выходит в напорную магистраль гидросистемы.
Эффективность работы фильтроэлемента Реготмас 601-1-06 напрямую зависит от уровня загрязнения масла и перепада давления. По мере накопления грязи на фильтровальной шторке перепад давления на элементе возрастает. Контроль этого параметра (с помощью манометров или датчиков перепада) сигнализирует о необходимости замены фильтроэлемента. Своевременная замена предотвращает кавитацию насосов, вызванную высоким сопротивлением, и обеспечивает стабильную чистоту масла.
Надёжность работы фильтроэлемента 601-1-06 обеспечивается прочным каркасом, который предотвращает деформацию и разрушение фильтровальной шторки при пульсациях и высоком рабочем давлении. Конструкция сквозного типа (со сквозным отверстием) обеспечивает равномерное распределение потока и эффективное использование всей площади фильтровального материала. При эксплуатации важно следить за соответствием типа масла и соблюдением температурного режима.
Типичная ошибка – игнорирование постепенного роста перепада давления на фильтроэлементе Реготмас 601-1-06. Эксплуатация до полного засора приводит к срабатываую предохранительного клапана фильтра (если он есть) и к постоянной подаче в систему неочищенного масла. Это прямой путь к ускоренному износу всей гидравлики. Лайфхак: ведите журнал замены фильтроэлементов, ориентируясь не только на часы наработки, но и на показания манометра перепада давлений.
Рабочий температурный диапазон для фильтроэлемента Реготмас 601-1-06 лежит в пределах от –20°C до +80°C. При соблюдении этих условий обеспечивается сохранность фильтровального материала и эластичность уплотнительных элементов. Работа при более низких температурах возможна при использовании масел с соответствующими низкотемпературными присадками, однако может сопровождаться временным увеличением перепада давления из-за повышенной вязкости жидкости.
Срок службы фильтроэлемента 601-1-06 (для фильтров 1ФГМ32(16)-25) – величина непостоянная и напрямую зависит от степени загрязнения рабочей среды и расхода жидкости через фильтр. В среднем, при нормальных условиях эксплуатации и чистом масле, ресурс составляет несколько тысяч моточасов. Критическим фактором, определяющим необходимость замены, является рост перепада давления на элементе до значения, указанного в инструкции к фильтру (обычно 0,3...0,5 МПа). Использование некондиционных или загрязненных масел сокращает ресурс фильтроэлемента в разы.
Фильтроэлемент Реготмас 601-1-06 находит широкое применение в различных отраслях промышленности, где используются гидроприводы с напорными фильтрами серии 1ФГМ32. В машиностроении он используется в гидрооборудовании станков, прессов, линий сборки. Автомобильная промышленность применяет его в испытательных стендах и гидравлических системах технологического оборудования. В горнодобывающей промышленности этот элемент защищает гидросистемы экскаваторов, буровых установок и конвейеров.
В нефтегазовой отрасли фильтроэлемент 601-1-06 обеспечивает чистоту масла в системах управления задвижками и в гидравлических приводах. Металлообработка и деревообработка используют его в гидроприводах режущих и формовочных станков. В химической промышленности он может работать с некоторыми типами индустриальных жидкостей. Строительство и ЖКХ применяют данное изделие для обслуживания гидравлического инструмента и систем управления.
Интеграция фильтров с элементами Реготмас 601-1-06 в концепцию Industry 4.0 открывает новые возможности. Датчики дифференциального давления и температуры, установленные на фильтре, могут передавать данные в систему IoT для мониторинга состояния фильтроэлемента в реальном времени. ПЛК (программируемые логические контроллеры) на основе этих данных способны прогнозировать момент замены, минимизируя простои. В перспективе коботы (коллаборативные роботы) смогут осуществлять автоматическую замену изношенных фильтроэлементов по сигналу системы предиктивной аналитики.
Обслуживание фильтроэлемента Реготмас 601-1-06 заключается в его своевременной замене в соответствии с регламентом или по показаниям датчика перепада давлений. Процедура замены стандартна: сброс давления в системе, откручивание крышки фильтра, извлечение старого картриджа, очистка колбы от шлама, установка нового фильтроэлемента 601-1-06 с проверкой состояния уплотнительных колец и последующей затяжкой крышки с рекомендуемым моментом.
Ремонту сам фильтроэлемент не подлежит, так как является одноразовым сменным изделием. Однако продлить срок службы всей фильтровальной системы можно, соблюдая правила эксплуатации: использование качественного масла соответствующей вязкости, поддержание рекомендованного температурного диапазона, предотвращение попадания в систему воды и посторонних жидкостей. Систематический анализ состояния заменяемого элемента может дать ценную информацию о состоянии гидросистемы в целом (наличие воды, чрезмерный износ компонентов).
Для фильтров, в которых используется филтроэлемент Реготмас 601-1-06, чаще всего необходим именно этот расходный элемент. В состав типового регламентного обслуживания фильтрующей установки может также входить замена уплотнительных колец на крышке фильтра и на посадочном месте элемента. Для удобства планирования ТО рекомендуется формировать ЗИП, включающий несколько штук фильтроэлементов 601-1-06 и комплект уплотнений (кольца круглого сечения из NBR). Оригинальный ЗИП для гидрофильтров можно заказать у поставщика, что гарантирует точное соответствие всех размеров и материалов.
На рынке представлены различные аналоги и варианты исполнения сменных фильтрующих элементов для напорных фильтров. По типоразмерам и характеристикам к фильтроэлементу Реготмас 601-1-06 можно отнести следующие варианты:
• Картридж фильтровальный сквозной 60x24x100 мм, тонкость 25 мкм.
• Сменный элемент для напорного фильтра с характеристиками: D=60 мм, d=24 мм, H=100 мкм, класс очистки 25/19/13 по ISO 4406.
• Фильтроэлемент глухого исполнения для того же габарита (аналог модели 600-1-06), если конструкция фильтра допускает установку такого типа.
• Элементы с увеличенной высотой (например, 200 мм) для фильтров с соответствующей колбой, обеспечивающие большую площадь фильтрации и ресурс.
• Элементы со специальными фильтровальными материалами (стекловолокно, синтетика) для работы с особыми жидкостями или при повышенных температурах.
| Элемент кода (601-1-06) | Значение и расшифровка |
|---|---|
| 601 | Базовый тип (конструкция сквозного фильтроэлемента) |
| 1 | Вероятно, обозначает типоразмерную группу или вариант исполнения (в данном случае — для фильтров с габаритами D=60, d=24, H=100) |
| 06 | Класс тонкости фильтрации. В данном случае «06» соответствует номинальной тонкости 25 микрон. |
Применение качественных фильтроэлементов Реготмас 601-1-06 — это прямая инвестиция в экономию. Снижение износа дорогостоящих насосов и гидромоторов на 30-50% уменьшает затраты на ремонт и запчасти. Своевременная замена предотвращает внеплановые простои оборудования, стоимость которых часто многократно превышает цену самого фильтроэлемента. Стабильная чистота масла поддерживает КПД гидросистемы на высоком уровне, экономя электроэнергию. В итоге, ROI (окупаемость инвестиций) от использования оригинальных фильтроэлементов достигается за счет многократного увеличения межремонтного периода всего оборудования.
Фильтроэлемент Реготмас 601-1-06 имеет цилиндрическую форму со следующими основными габаритами: общая высота (длина) составляет 100 мм, наружный диаметр корпуса — 60 мм. Внутреннее посадочное отверстие имеет диаметр 24 мм, что является стандартным для многих напорных фильтров малой серии.
Присоединение элемента к фильтру осуществляется через его посадку на центральную стойку (шток) фильтра с уплотнением по торцам. Уплотнительные кольца, как правило, расположены на торцевых частях картриджа. При монтаже важно правильно сориентировать элемент и убедиться в целостности уплотнений. Компактные размеры позволяют устанавливать фильтры с данными элементами в ограниченном пространстве гидрошкафов и на мобильной технике.
Фильтроэлемент Реготмас 601-1-06 — стандартное исполнение для тонкости фильтрации 25 мкм в фильтре 1ФГМ32(16)-25.
Фильтроэлемент Реготмас 601-1-19 — аналог для фильтров с тонкостью фильтрации 10 мкм (модель 1ФГМ32(16)-10).
Фильтроэлемент Реготмас 601-1-04 — аналог для фильтров с тонкостью фильтрации 40 мкм (модель 1ФГМ32(16)-40).
Фильтроэлементы Реготмас, включая модель 601-1-06, адаптированы к условиям эксплуатации в России и странах СНГ. Они рассчитаны на работу с широким спектром отечественных гидравлических масел, соответствующих ГОСТам. Конструкция фильтровального материала сохраняет стабильность при типичных для регионов перепадах температур — от зимних морозов в Сибири до летней жары. Уплотнительные материалы подобраны для совместимости с распространенными рабочими жидкостями. Это делает фильтроэлемент 601-1-06 надежным выбором для промышленных предприятий и объектов ЖКХ по всей территории РФ.
Фильтроэлемент Реготмас 601-1-06 обладает запасом прочности для работы в сложных условиях. При использовании соответствующих морозостойких масел кратковременная эксплуатация возможна при температурах до –40°C, хотя при этом перепад давления будет повышенным. Фильтровальный материал устойчив к типичным отечественным рабочим жидкостям, включая минеральные масла по ГОСТ. В случае необходимости, диагностика состояния элемента (визуальный осмотр, оценка перепада давления) может быть проведена непосредственно на объекте, что упрощает обслуживание в полевых условиях.
Теоретически, помещённый в термостатированный корпус фильтроэлемент Реготмас 601-1-06 мог бы выполнять свои функции и на Марсе, и на Луне. Ключевые условия: наличие герметичной гидросистемы с совместимой рабочей жидкостью, поддержание температуры в пределах земного диапазона и, конечно, источник давления. Его способность работать под высоким давлением (до 320 бар) и надёжная механическая конструкция говорят о значительном запасе прочности. Так что, если на марсоходе понадобится очищать гидравлическое масло от марсианской пыли — инженерам стоит рассмотреть и этот вариант.
Как часто нужно менять фильтроэлемент Реготмас 601-1-06?
Периодичность замены зависит от степени загрязнения масла и наработки. Общее правило: по регламенту производителя оборудования (обычно 1000-2000 моточаров) или при достижении перепада давления на фильтре 0,35-0,5 МПа. Визуально о необходимости замены сигнализирует сильное загрязнение элемента.
Подходит ли фильтроэлемент 601-1-06 для фильтров других марок, кроме 1ФГМ32?
Да, при условии совпадения габаритных и присоединительных размеров (D=60 мм, d=24 мм, H=100 мм) и типа исполнения (сквозной). Перед приобретением фильтроэлемента Реготмас 601-1-06 обязательно сверьтесь с паспортом вашего фильтра.
Доступна ли доставка в мой город? Какие сроки?
Мы осуществляем доставку фильтроэлементов Реготмас 601-1-06 по всей России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города) и в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Сроки зависят от региона и выбранного способа доставки. При наличии на складе отгрузка осуществляется в течение 1-2 рабочих дней.
Что делать, если после замены фильтроэлемента упало давление в системе?
Падение давления после установки нового фильтроэлемента Реготмас 601-1-06 — нормальное явление, так как сопротивление чистого элемента минимально. Если давление не восстанавливается до рабочих значений, проверьте правильность установки, целостность уплотнений, наличие воздуха в системе и исправность насоса. Убедитесь, что перепускной клапан фильтра закрыт.
Выбирая у нас фильтроэлемент Реготмас 601-1-06, вы получаете оригинальное оборудование от проверенного поставщика Гидромаш с полной гарантией 12 месяцев. Мы предлагаем конкурентную цену и возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Наши логистические решения обеспечивают оперативную доставку заказа в любой регион России и страны СНГ. Чтобы купить фильтроэлемент Реготмас 601-1-06 для фильтров 1ФГМ32(16)-25, оформите заказ на сайте или свяжитесь с нашими менеджерами для уточнения всех деталей.
