Гидрораспределители ATOS DHI0751 и DPHI371 — это высокоточное золотниковое оборудование, предназначенное для управления потоками рабочей среды в гидравлических системах промышленного оборудования. Производимые под брендом Гидромаш, данные устройства являются импортозамещающими аналогами итальянской продукции ATOS, обеспечивая ту же надежность, долговечность и совместимость с существующими системами. Гидрораспределители ATOS DHI0751 и DPHI371 находят широкое применение в станках с ЧПУ, автоматических линиях, робототехнических комплексах и прессовом оборудовании.
Устройства имеют условный проход 10–32 мм и разработаны для установки в гидросистемы с высокими требованиями к давлению и точности переключения. Благодаря модульной конструкции и стандартным присоединительным размерам, гидрораспределители ATOS DHI0751 и DPHI371 легко интегрируются в существующие гидравлические узлы. Эти распределители успешно заменяют отечественные модели РЕ6, ВЕ6, ПЕ6, обеспечивая расширенные характеристики и улучшенную производительность.
Гидравлика по сравнению с механическим или электрическим приводом обладает рядом неоспоримых преимуществ, особенно в условиях интенсивной промышленной эксплуатации. Вот ключевые достоинства использования гидрораспределителей ATOS DHI0751 и DPHI371:
Гидрораспределители ATOS DHI0751 и DPHI371 работают по золотниковому принципу. Внутри литого корпуса перемещается прецизионно обработанный золотник, переключающий потоки рабочей жидкости между напорной, сливной и исполнительными линиями. Переключение осуществляется за счёт электромагнитов (в моделях DHI) или гидроусилителей (в DPHI). Это позволяет управлять направлением движения поршня гидроцилиндра или вращением гидромотора с высокой скоростью и точностью.
Корпус распределителя изготавливается методом оболочкового литья на автоматизированных линиях с последующей термической очисткой, что обеспечивает высокую прочность и герметичность. Внутренние каналы оптимизированы для максимального проходного сечения, особенно в сливной магистрали, что снижает потери давления и повышает КПД системы.

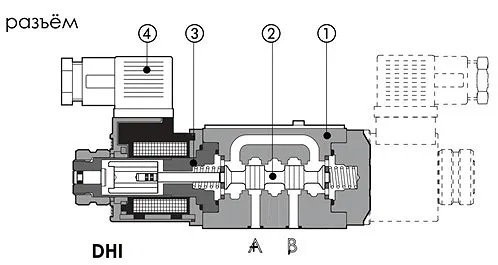

Рисунок: схема работы гидрораспределителей ATOS DHI0751 и DPHI371 — золотникового типа с электромагнитным управлением, вид сбоку
| Параметр | Значение |
|---|---|
| Тип управления | Электромагнитное / гидроусиленное |
| Тип конструкции | Золотниковый, трех- или четырехлинейный |
| Позиций | Двух- или трехпозиционный |
| Условный проход | 10, 16, 25, 32 мм |
| Рабочее давление | До 350 бар |
| Тип рабочей среды | Минеральные масла, гидравлические жидкости класса HL, HLP |
| Температурный диапазон | От -20°C до +80°C |
| Присоединительные размеры | По ISO 4401 / CETOP 5,7 |
| Масса (диапазон) | 3,2–8,5 кг |
| Степень защиты катушки | IP65, класс изоляции Н |
| Разъём электрический | Стандартный, под DIN 43650 |
Модели DHI0751 и DPHI371 соответствуют определённым типам:
Гидрораспределители ATOS DHI0751 и DPHI371 используются в следующих отраслях:
Высокая надежность и точность делают гидрораспределители ATOS DHI0751 и DPHI371 незаменимыми в системах, где требуются быстрые и плавные переключения с минимальным временем отклика.
Габариты и вес устройств варьируются в зависимости от исполнения. Ниже приведена таблица с диапазонами:
| Модель | Габариты (Д×Ш×В), мм | Вес, кг |
|---|---|---|
| DHI0751 | 210×120×140 | 3,2–5,0 |
| DPHI371 | 250×140×160 | 5,5–8,5 |
Код ТН ВЭД: 8481 80 20 00 — распределительная и регулирующая арматура для гидравлических систем.
В процессе эксплуатации могут изнашиваться следующие компоненты:
Состав типового ремкомплекта:
| Компонент | Количество |
|---|---|
| Золотник | 1 шт. |
| Комплект уплотнений (O-ring) | 1 набор |
| Электромагнитная катушка (по запросу) | 1 шт. |
Для заказа укажите:
Заказ можно оформить через форму обратной связи на сайте https://sd-tehno.ru/.
— Почему гидрораспределитель ATOS DHI0751 не отвечает на сигнал?
— Потому что он в отпуске — переключил себя в нейтральную позицию!
Ниже — ответы на популярные вопросы покупателей из России.
Товары бренда Гидромаш, включая гидрораспределители ATOS DHI0751 и DPHI371, поставляются напрямую со склада в Екатеринбурге. Организуем доставку по всей России: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие города. Доставка — транспортными компаниями или курьером. Для связи обращайтесь в Контакты.
