| Расход | 3 |
| Давление, Мпа | 25 |
| Вес, кг | 25 |
Гидропанель ВШПГ-35 — это гидравлический узел управления возвратно-поступательным движением стола шлифовальных, хонинговальных и заточных станков. Обеспечивает бесступенчатое регулирование скорости, разгрузку системы и точный реверс.
Гидропанель ВШПГ-35 представляет собой компактный гидравлический блок, предназначенный для интеграции в гидросистемы металлообрабатывающих станков. Основная задача этой гидропанели — управление движением рабочего стола с высокой точностью и плавностью.
Конструктивно гидропанель ВШПГ-35 включает в себя обратные клапаны и регулируемые дроссели, которые позволяют контролировать ускорение, замедление и паузу при реверсе. Это делает её незаменимой для операций шлифования, хонингования и заточки, где требуется точное позиционирование и равномерное движение.
Ключевые особенности гидропанели ВШПГ-35: номинальное рабочее давление до 25 МПа, номинальный пропускаемый поток 32 л/мин, широкий диапазон регулировки скорости стола от 1 до 20 м/мин. Устройство монтируется внутри крестового суппорта станка, что экономит пространство и обеспечивает защиту от внешних воздействий.
Эта гидропанель не только задаёт скорость движения стола, но и обеспечивает плавные разгон и остановку, как опытный водитель на гоночной трассе. Благодаря ей, стол станка двигается так точно, что может выполнять ювелирную работу.
| Параметр | Значение |
|---|---|
| Номинальное давление, МПа | 25 |
| Минимальное давление, МПа | 5 |
| Номинальный пропускаемый поток (расход), л/мин | 32 |
| Диапазон регулировки скорости стола, м/мин | 1 – 20 |
| Тип рабочей среды | Минеральные гидравлические масла |
| Присоединительные размеры | Резьбовые порты по ГОСТ 6540-68 |
| Масса, кг (примерно) | 15-25 |
| Материал корпуса | Алюминиевый сплав |
| Уплотнения | NBR (нитрил-бутадиеновый каучук) |
| Степень защиты | IP00 (для монтажа внутри станка) |
Гидропанель ВШПГ-35 работает как гидравлический распределитель и регулятор потока. При подаче давления от насоса гидропанель направляет поток жидкости в полости гидроцилиндра, перемещающего стол станка. Обратные клапаны предотвращают обратный поток, а дроссели регулируют скорость движения стола за счёт изменения проходного сечения.
При реверсе направления движения гидропанель ВШПГ-35 обеспечивает плавное замедление, паузу и разгон в противоположном направлении. Это достигается за счёт точной настройки дросселей и работы клапанов. Давление в системе контролируется, и при необходимости гидропанель может разгрузить систему, сбрасывая избыточное давление.
Во время эксплуатации важно следить за чистотой рабочей жидкости, так как загрязнения могут засорить дроссели и клапаны, нарушив точность управления. Регулярная проверка и обслуживание гарантируют длительную и надёжную работу гидропанели ВШПГ-35.
Частая ошибка — неправильная ориентация гидропанели при установке. Обратные клапаны и дроссели должны быть расположены согласно схеме, иначе движение стола будет неравномерным или произойдёт заклинивание. Всегда сверяйтесь с чертежом и маркировкой портов.
Гидропанель ВШПГ-35 рассчитана на работу в температурном диапазоне окружающей среды от +5°C до +40°C. Рабочая жидкость должна иметь температуру от +10°C до +60°C для обеспечения оптимальной вязкости и смазки.
Срок службы гидропанели ВШПГ-35 при правильной эксплуатации и своевременном обслуживании составляет не менее 10 лет. Ресурс зависит от качества рабочей жидкости, отсутствия загрязнений и соблюдения параметров давления. Использование фильтров и регулярная замена масла продлевают жизнь устройства.
Гидропанель ВШПГ-35 широко используется в различных отраслях промышленности: машиностроение, автомобильная промышленность, металлообработка, деревообработка, строительство. В машиностроении она применяется в шлифовальных, хонинговальных и заточных станках для управления движением стола. В автомобильной промышленности — на линиях обработки деталей. В металлообработке — для точного позиционирования заготовок. В строительстве — в гидравлических системах подъёмного оборудования. Также гидропанель ВШПГ-35 может использоваться в ЖКХ для управления гидравлическими приводами вентиляции и других систем.
Гидропанель ВШПГ-35 может быть интегрирована в системы Industry 4.0. При оснащении датчиками давления и расхода она позволяет осуществлять мониторинг состояния гидросистемы в реальном времени. Данные могут передаваться на ПЛК или в облако для предиктивной аналитики, что предотвращает внезапные поломки. Совместимость с коботами обеспечивает автоматизацию процессов шлифования и заточки.
Для продления срока службы гидропанели ВШПГ-35 рекомендуется проводить регулярный осмотр и замену уплотнений. Раз в полгода проверяйте чистоту дросселей и клапанов. При падении точности управления или утечках необходимо провести диагностику.
Быстрее всего изнашиваются уплотнительные кольца и манжеты из-за постоянного воздействия давления и температуры. Также могут засоряться дроссели. При ремонте используйте только оригинальные запасные части от производителя.
Ремонтный комплект для гидропанели ВШПГ-35 включает уплотнения (кольца, манжеты), пружины для клапанов, крепёжные элементы. Быстровынимаемые детали: дроссельные иглы, седла клапанов. Оригинальный ЗИП можно заказать у поставщика.
Аналоги гидропанели ВШПГ-35 по функционалу и характеристикам:
1. Гидравлическая панель управления с расходом 30 л/мин и давлением 20 МПа.
2. Блок управления движением стола с диапазоном скоростей 0.5-15 м/мин.
3. Гидропанель с электронным контролем давления и расхода.
4. Компактный гидрораспределитель с обратными клапанами для станков.
5. Универсальная гидропанель для шлифовальных станков с номинальным давлением 25 МПа.
| Элемент кода | Значение |
|---|---|
| ВШПГ | Возвратно-поступательная шлифовальная гидропанель |
| 35 | Номинальный пропускаемый поток 35 л/мин (близко к 32) |
Использование гидропанели ВШПГ-35 снижает простои станков за счёт повышения надёжности управления. Точное регулирование скорости уменьшает износ инструмента и повышает качество обработки. Экономия энергии достигается за счёт эффективного распределения гидропотока. В целом, применение этой гидропанели улучшает окупаемость оборудования (ROI) и снижает затраты на обслуживание.

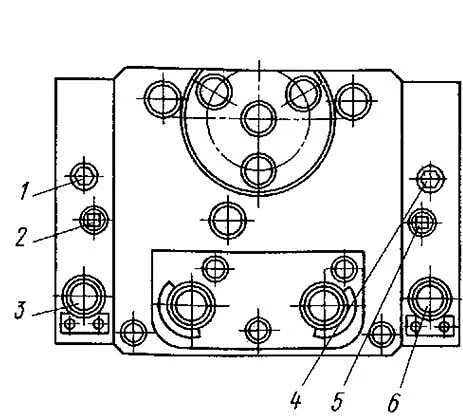

Габаритные размеры гидропанели ВШПГ-35: длина 400 мм, ширина 300 мм, высота 150 мм (ориентировочно). Присоединение осуществляется через резьбовые порты с уплотнением по торцу. Монтаж требует достаточного пространства для доступа к регулировочным элементам.
При установке в ограниченном пространстве крестового суппорта необходимо обеспечить зазоры для обслуживания. Резьбовые соединения должны быть затянуты с рекомендуемым моментом для предотвращения утечек.
Гидропанель ВШПГ-35-01 — базовая комплектация с ручной регулировкой дросселей.
Гидропанель ВШПГ-35-02 — с электромагнитными клапанами для автоматического управления.
Гидропанель ВШПГ-35-03 — для работы с повышенным давлением до 30 МПа.
Гидропанель ВШПГ-35 адаптирована для работы в широком диапазоне температур, характерных для России. Совместима с отечественными гидравлическими маслами по ГОСТ. Устройство устойчиво к нестабильностям в электроснабжении, так как не имеет электронных компонентов (в базовой версии). Готова к эксплуатации на промышленных объектах и в ЖКХ по всей территории РФ и стран СНГ.
Гидропанель ВШПГ-35 может работать при температурах окружающей среды от -20°C до +50°C при использовании специальных морозостойких уплотнений и масел. Совместима с отечественными рабочими жидкостями, например, маслом И-20А по ГОСТ 20799-88.
В полевых условиях возможна диагностика и замена уплотнений без сложного инструмента. Конструкция позволяет быстро разобрать и прочистить дроссели при загрязнении.
Если бы на Марсе или Луне были шлифовальные станки, гидропанель ВШПГ-35 могла бы работать при условии поддержания температуры в пределах допустимого диапазона и использования специальной рабочей жидкости для вакуума. Её герметичность и надёжность позволили бы выдерживать перепады давления. Конечно, это шутка, но она подчёркивает запас прочности этого устройства.
Какой срок доставки гидропанели ВШПГ-35 в Москву?
Доставка в Москву осуществляется в течение 1-3 дней после заказа. Возможна отгрузка со склада в Москве.
Гидропанель ВШПГ-35 совместима с импортными станками?
Да, гидропанель ВШПГ-35 имеет присоединительные размеры по международным стандартам и может быть адаптирована к большинству станков.
Какая гарантия на гидропанель ВШПГ-35?
Гарантия от производителя составляет 12 месяцев с момента отгрузки.
Вы осуществляете доставку по России и СНГ?
Да, мы доставляем гидропанель ВШПГ-35 по всей России: Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан.
Выбирая гидропанель ВШПГ-35 от Гидромаш, вы получаете оригинальное оборудование с гарантией 12 месяцев. Мы предлагаем конкурентную цену и возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Доставка по России и странам СНГ осуществляется в кратчайшие сроки. Чтобы купить гидропанель ВШПГ-35, оформите заказ на сайте или свяжитесь с менеджером.
