Виброопора PCA 60 M10

Виброопора PCA 60 M10 — это резинометаллическое антивибрационное крепление, предназначенное для эффективного снижения структурного шума и вибраций от промышленного оборудования. Устройство обеспечивает надежную и простую установку станков, приборов и агрегатов на горизонтальные поверхности, защищая как само оборудование от внешних воздействий, так и окружающее пространство от создаваемых им колебаний.

Описание и назначение

Виброопора PCA 60 M10 является представителем серии резинометаллических опор РСА, рассчитанных на гашение колебаний в широком частотном спектре. Ее основная задача — восприятие статического веса установленного оборудования и демпфирование паразитных вибраций, источником которых может быть как сам агрегат, так и соседствующие с ним машины. Применение виброопоры PCA 60 M10 критически важно для защиты прецизионных станков, измерительных приборов и электронного оборудования от разрушительного воздействия вибраций, что напрямую влияет на точность их работы и срок службы.

Конструкция устройства обеспечивает не только эффективную виброизоляцию, но и механическое выравнивание оборудования по высоте. Эта двойная функция делает виброопору PCA 60 M10 универсальным решением для монтажа в условиях неровных полов или при необходимости точной подгонки положения тяжелых узлов. По сравнению с цельнометаллическими или жесткими опорами, виброопора PCA 60 M10 обеспечивает многократное снижение передаваемых на основание вибронагрузок, что особенно ценится при монтаже насосов, компрессоров, вентиляторов и другого динамического оборудования.

Вес, габариты, код ТН ВЭД, ГОСТ

Не слышно, не видно, но работает

Лучшая виброопора — это та, о которой все забыли, потому что она работает без нареканий, как надежный молчун на посту. Виброопора PCA 60 M10 — именно такой «сотрудник»: она поглощает все стрессы и напряги от оборудования, не жалуясь и не требуя перерывов.

Технические характеристики

Принцип работы

Принцип работы виброопоры PCA 60 M10 основан на пружинящих и демпфирующих свойствах резиновой вулканизированной пяты. При передаче на опору статического веса оборудование слегка сжимает резину, создавая предварительное натяжение. Динамические вибрационные нагрузки заставляют резиновый элемент деформироваться, поглощая и рассеивая механическую энергию в виде тепла. Ключевую роль играет упругость и внутреннее трение материала резины — именно эти параметры определяют эффективность гашения колебаний на разных частотах.

Стальная шпилька с резьбой M10 служит одновременно для крепления к раме оборудования и для точной регулировки высоты установки. Вращением двух монтажных гаек можно поднять или опустить точку опоры, обеспечивая идеальное выравнивание тяжелого агрегата даже на неровной поверхности. После настройки положение фиксируется самим весом оборудования и контргайкой, что исключает самопроизвольное ослабление крепления.

Качественная виброопора PCA 60 M10 работает в широком диапазоне амплитуд и частот вибрации, эффективно изолируя как низкочастотные колебания от тяжелых машин, так и высокочастотные вибрации от электродвигателей и подшипников. При монтаже необходимо равномерно распределить нагрузку между несколькими такими опорами, чтобы избежать перекоса и обеспечить синхронную работу всех демпфирующих элементов.

Одна гайка — и всё вкривь

Типичная ошибка монтажника — закрутить только одну регулировочную гайку на виброопоре PCA 60 M10, забыв про вторую — контргайку. В результате под действием вибрации весь узел со временем раскручивается, станок «плывёт», а виброизоляция превращается в её полную противоположность — источник дополнительных люфтов и стуков.

Температурный режим и срок службы

Виброопора PCA 60 M10 рассчитана на продолжительную работу в условиях производственных цехов, где температура окружающего воздуха обычно находится в диапазоне от -30°C до +70°C. Использование натуральной резины (NR) обеспечивает сохранение упругих свойств в этих пределах, однако следует избегать длительного воздействия экстремальных температур: при сильных мороза резина может стать излишне жесткой, а при перегреве — потерять прочность. Правильный температурный режим напрямую влияет на срок службы виброопоры PCA 60 M10.

Средний расчетный ресурс виброопоры PCA 60 M10 при правильной установке и эксплуатации в номинальных условиях составляет не менее 5-7 лет. На этот показатель влияет не только температура, но и уровень статической нагрузки (не должен превышать максимально допустимый), а также наличие агрессивных факторов: масел, растворителей и озона, которые могут ускорять старение резины. Регулярный визуальный осмотр на предмет трещин, глубоких вмятин или следов масла поможет вовремя выявить износ и заменить опоры.

Область применения

Виброопора PCA 60 M10 находит применение в самых разных отраслях промышленности, где требуется снижение вибраций и структурного шума. В машиностроении и автомобильной промышленности её используют для монтажа станков ЧПУ, балансировочных стендов и испытательного оборудования. В нефтегазовой отрасли она служит для снижения вибрации насосных агрегатов и генераторов. Металлообработка, деревообработка, текстильная промышленность — везде, где работают станки и приводы, виброопора PCA 60 M10 помогает защитить фундаменты и соседнее оборудование. В строительстве такие опоры применяют для установки дизель-генераторов и компрессоров, а в ЖКХ — для виброизоляции насосов в котельных и инженерного оборудования в многоквартирных домах.

Современные технологии

Интеграция виброопор PCA 60 M10 в концепцию «умного цеха» Industry 4.0 возможна через оснащение их пьезоэлектрическими датчиками или волоконно-оптическими сенсорами. Такие сенсорные опоры смогут передавать данные на ПЛК о текущем уровне загрузки, остаточном ресурсе резины и изменении характеристик демпфирования. Это позволит перейти от планового ТО к предиктивному обслуживанию, заказывая замену только тех виброопор PCA 60 M10, которые действительно в этом нуждаются.

Обслуживание и ремонт

Обслуживание виброопоры PCA 60 M10 сводится к периодической проверке затяжки контргаек и визуальному контролю состояния резинового элемента. Необходимо следить за отсутствием глубоких трещин, расслоений и следов масляного набухания, которые свидетельствуют о потере демпфирующих свойств. Чтобы продлить срок службы, важно не превышать максимальную нагрузку на одну опору и обеспечивать чистоту монтажной зоны от абразивной пыли и химикатов.

Поскольку конструкция является неразборной и представляет собой цельнолитую резинометаллическую сборку, классический ремонт с заменой отдельных элементов для виброопоры PCA 60 M10 невозможен. При потере свойств или механическом повреждении узел подлежит полной замене. Однако регулярная проверка и правильная эксплуатация позволяют эксплуатировать опоры в течение всего заявленного срока службы без дополнительных вмешательств.

Ремкомплект или ЗИП

Так как виброопора PCA 60 M10 является необслуживаемой сборкой, типовой ремонтный комплект (ЗИП) для нее не предусмотрен. Быстровынимаемыми элементами можно считать только штатные монтажные гайки и шайбы из оцинкованной стали, которые входят в комплект поставки и при необходимости могут быть заказаны отдельно. В случае износа или повреждения резинового демпфирующего блока требуется замена всей виброопоры PCA 60 M10 целиком.

Аналоги устройства

Модель виброопора PCA 40 M8 — меньший типоразмер для нагрузок до 45 кг.

Модель виброопора PCA 80 M12 — увеличенный типоразмер для нагрузок до 280 кг.

Виброопора с плоской резиновой подушкой без регулировки по высоте — более простой и дешевый аналог.

Виброопора на винтовых пружинах — для более тяжелых нагрузок и другой частотной характеристики.

Регулируемая антивибрационная опора с резиновым вкладышем в металлическом кожухе — более защищенное исполнение для агрессивных сред.

Условное обозначение

Экономические выгоды

Применение виброопор PCA 60 M10 для установки дорогостоящего оборудования — это прямая инвестиция в его долговечность и безотказность. Снижение вибрации ведет к сокращению износа подшипников, редукторов и инструмента, что уменьшает частоту и стоимость ремонтов. Снижение структурного шума улучшает условия труда операторов, повышая производительность. Таким образом, экономия на энергии ремонта и снижение простоев обеспечивают быструю окупаемость затрат на виброопоры.

Изображения

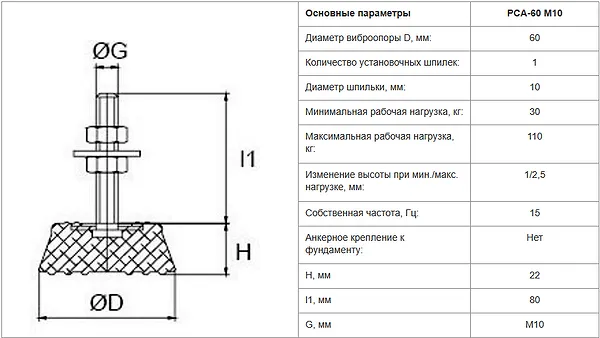

Габаритные и присоединительные размеры

Основной габарит виброопоры PCA 60 M10 определяется диаметром резинового основания, который составляет около 60 мм. Общая высота узла в собранном виде (включая выступающую часть шпильки) может достигать 50-60 мм, при этом полезный ход регулировки по высоте обеспечивается длиной резьбовой части шпильки. Для монтажа используется резьбовое соединение типа M10: шпилька вкручивается в подготовленное отверстие в раме оборудования или крепится через штатное отверстие с помощью гайки с внутренней стороны.

Тип присоединения — резьбовой (M10), что обеспечивает надежную фиксацию и позволяет при необходимости демонтировать опору без специального инструмента. Компактные размеры виброопоры PCA 60 M10 позволяют устанавливать её в ограниченном пространстве, например, внутрь рамы станка или под небольшие приборные шкафы. Основное требование — обеспечить доступ к регулировочным гайкам для первоначальной настройки.

Примеры заказа

Модель Виброопора PCA 60 M10 — стандартное исполнение для нагрузок до 70 кг, резьба M10.

Модель Виброопора PCA 60 M10 в комплекте из 4 шт. — готовый набор для установки небольшого станка или насосного агрегата.

Модель Виброопора PCA 60 M10 с усиленными гайками — специализированное исполнение для условий высокой вибрации.

Адаптация к российским условиям

Виброопоры PCA 60 M10 производства Гидромаш изначально спроектированы с учетом российских реалий. Резиновый состав устойчив к перепадам температур, характерных для континентального климата, и совместим с условиями неотапливаемых складов или цехов. Конструкция устойчива к нестабильному качеству монтажных поверхностей (неровности пола). Эти опоры доказали свою эффективность на тысячах объектов ЖКХ и промышленности по всей России и странам СНГ, где требуются надежные и неприхотливые решения для гашения вибраций.

Работа в экстремальных условиях

Виброопоры PCA 60 M10 способны сохранять работоспособность в расширенных температурных пределах при кратковременном воздействии. За счет специфического состава резиновой смеси они могут выдержать холод до -40°C, не становясь хрупкими, и кратковременный нагрев до +80°C. Их применение возможно в неотапливаемых производственных помещениях, на открытых площадках под навесами, а также в условиях повышенной влажности благодаря оцинковке металлических деталей. Простота конструкции позволяет быстро произвести диагностику и замену в полевых условиях, не требуя специального оборудования.

Возможность работы на Марсе или Луне

Теоретически виброопора PCA 60 M10 могла бы функционировать в условиях низкого атмосферного давления Марса или вакуума Луны, так как её рабочая среда — не жидкость, а механические колебания. Главными врагами стали бы экстремальные перепады температур и космическая радиация, разрушающая структуру резины. Однако сам принцип резинового демпфирования, используемый в виброопоре PCA 60 M10, сработал бы и там, доказывая фундаментальную надежность этой простой, но эффективной конструкции.

Часто задаваемые вопросы

Какая максимальная нагрузка на одну виброопору PCA 60 M10?
Для типоразмера PCA 60 максимальная рекомендуемая статическая нагрузка составляет порядка 70 кг. Важно распределить вес оборудования равномерно между несколькими опорами.

Как правильно установить и отрегулировать виброопору PCA 60 M10?
Шпилька вкручивается в раму оборудования или фиксируется гайкой изнутри. Затем, после установки агрегата на место, верхней гайкой производится грубая регулировка высоты, а нижней — точная настройка и выравнивание. Вторая гайка служит контргайкой для фиксации.

Совместима ли резина опоры с маслами и агрессивными жидкостями?
Резина натурального каучука (NR), используемая в виброопоре PCA 60 M10, обладает ограниченной стойкостью к маслам и топливам. При контакте с такими средами возможно набухание и ускоренный износ. Для агрессивных сред требуются специальные исполнения.

Как осуществляется доставка виброопоры PCA 60 M10?
Мы осуществляем доставку по всей России и в страны СНГ (Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан). Быстрая отгрузка возможна со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани, Ростове-на-Дону.

Почему выбирают «Гидромаш»

Выбирая виброопору PCA 60 M10 от бренда Гидромаш, вы получаете оригинальное изделие, прошедшее контроль качества и отвечающее требованиям промышленной эксплуатации. Мы предоставляем гарантию 12 месяцев на всю продукцию. Купить виброопоры PCA 60 M10 можно с быстрой отгрузкой со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Мы организуем оперативную доставку в любой регион России и страны СНГ. Для заказа и уточнения цены свяжитесь с нашими менеджерами.
