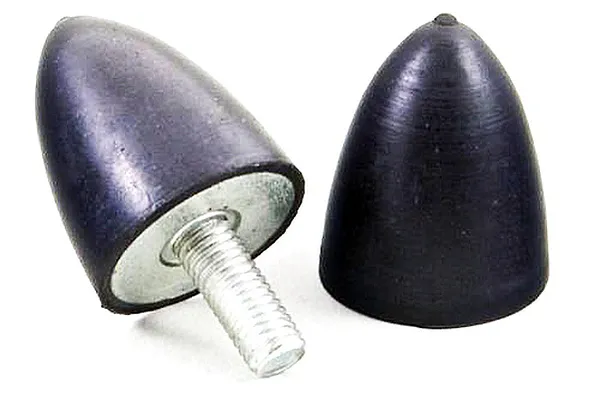

Виброопора параболическая 50х65 М10

Виброопора параболическая 50х65 М10 – это стандартизированный демпфирующий элемент для промышленного оборудования. Устройство эффективно гасит ударные и вибрационные нагрузки, защищая конструкции от повреждений и снижая шум. Надёжная комбинация металла и эластичного материала обеспечивает длительный ресурс в сложных условиях эксплуатации.

Описание и назначение

Виброопора параболическая 50х65 М10 представляет собой неразборный резинометаллический демпфер, ключевой задачей которого является активное поглощение энергии ударов и вибраций. Основное назначение виброопоры параболической 50х65 М10 заключается в защите узлов агрегатов, станков и механизмов от динамических нагрузок, возникающих в процессе пуска, останова или работы. Устанавливая такую виброопору, вы существенно продлеваете срок службы ответственных деталей, снижаете уровень шума и предотвращаете разрушительный резонанс.

Отличительной особенностью именно параболической формы является нелинейная характеристика жесткости. Сопротивление деформации виброопоры параболической 50х65 М10 нарастает по мере увеличения сжатия, что позволяет эффективно работать как при малых, так и при значительных ударных воздействиях. Эта виброопора часто используется в качестве упора-ограничителя хода или амортизирующей опоры. По сравнению с цилиндрическими амортизаторами, виброопора параболическая 50х65 М10 демонстрирует более предсказуемое и плавное поведение под нагрузкой, что критически важно для точного позиционирования и защиты дорогостоящего оборудования.

Вес, габариты, код ТН ВЭД, ГОСТ

Почему её называют «тихим стоп-краном»

Инженеры в шутку называют виброопору параболическую 50х65 М10 «тихим стоп-краном» механизма. Как плавно и бесшумно останавливает лифт на нужном этаже современный амортизатор, так и эта опора мягко, но уверенно гасит энергию движущейся массы, предотвращая грохот и разрушение. Её параболическая форма – это аналог профессиональной ловушки для нежелательной вибрации.

Технические характеристики

Принцип работы

Принцип работы виброопоры параболической 50х65 М10 основан на преобразовании механической энергии удара или вибрации в тепловую энергию за счет внутреннего трения в эластомерном материале. Когда движущаяся деталь или узел соприкасается с рабочей поверхностью опоры, последняя деформируется. Параболическая форма обеспечивает постепенное увеличение площади контакта и, соответственно, силы сопротивления, что приводит к плавному замедлению, а не к резкому удару.

Виброопора параболическая 50х65 М10 работает в основном на сжатие. Металлическая основа со шпилькой служит для жёсткого крепления демпфера к станине или фундаменту, в то время как эластичная «шапочка» принимает на себя динамическую нагрузку. Эффективность гашения зависит от правильного выбора модели по нагрузке и жёсткости. Использование виброопоры параболической 50х65 М10 особенно важно в системах с повторяющимися циклическими нагрузками, где она предотвращает усталостные разрушения металла.

Не затягивайте до упора!

Типичная ошибка при монтаже виброопоры параболической 50х65 М10 – её чрезмерная затяжка или установка с предварительным натягом. Это лишает эластичную часть возможности свободно деформироваться и выполнять свою демпфирующую функцию. Затягивайте крепёжную гайку до момента контакта, без создания значительной статической деформации самой опоры, иначе она быстро потеряет свойства и раскрошится.

Температурный режим и срок службы

Виброопора параболическая 50х65 М10 рассчитана на длительную работу в широком температурном диапазоне от -40°C до +80°C. В условиях отрицательных температур эластомер сохраняет эластичность, не становясь хрупким, что позволяет устройству выполнять свои функции даже в неотапливаемых цехах или на открытых площадках. Повышенные температуры до +80°C также не приводят к критическому размягчению или «оплыванию» материала.

Срок службы виброопоры параболической 50х65 М10 напрямую зависит от соблюдения температурного режима, величины и частоты ударных нагрузок, а также от воздействия агрессивных сред (масла, озон, УФ1). При работе в номинальном режиме и в отсутствие химически активных веществ ресурс может достигать 5-7 лет и более. Старение резины – естественный процесс, поэтому для критичных систем рекомендуется плановая замена демпферов по истечении гарантированного производителем срока эффективной работы.

Область применения

Виброопора параболическая 50х65 М10 находит применение в самых разных отраслях промышленности. В машиностроении и автомобильной промышленности её используют как амортизатор и ограничитель хода в прессах, ковочных молотах, испытательных стендах. В горнодобывающей и нефтегазовой отраслях она защищает вибромолоты, буровое оборудование, насосные агрегаты. В металло- и деревообработке эта виброопора гасит удары в гильотинных ножницах, штамповочных автоматах, пилорамах.

В химической и текстильной промышленности демпферы устанавливают на ёмкостное и реакторное оборудование, подверженное вибрации от мешалок. В строительстве и ЖКХ виброопора параболическая 50х65 М10 служит для виброизоляции генераторов, насосных станций, вентиляционного оборудования, снижая передачу шума и вибрации на строительные конструкции. Таким образом, это универсальное решение для повышения надёжности и комфорта эксплуатации промышленного оборудования.

Современные технологии

Интеграция виброопоры параболической 50х65 М10 в концепцию Industry 4.0 открывает новые возможности. Оснащённые пьезоэлектрическими или тензометрическими датчиками «умные» демпферы могут передавать данные о величине и частоте воспринимаемых нагрузок на ПЛК или в облако. Это позволяет реализовать предиктивную диагностику: анализируя изменения в работе виброопоры, система может прогнозировать повышенную вибрацию основного агрегата, износ подшипников или дисбаланс ротора, предупреждая оператора о необходимости обслуживания до выхода оборудования из строя.

Обслуживание и ремонт

Виброопора параболическая 50х65 М10 не требует специального регламентного обслуживания в процессе эксплуатации благодаря своей неразборной и герметичной конструкции. Главная задача обслуживающего персонала – проводить периодический визуальный осмотр на предмет появления трещин, расслоений, чрезмерной остаточной деформации или признаков разрушения эластомера. Загрязнённую поверхность можно протирать ветошью, избегая использования агрессивных растворителей, которые могут повредить резину.

Ремонту в классическом понимании данное изделие не подлежит, так как металлическая и резиновая части соединены неразъёмно вулканизацией. При выходе из строя виброопора параболическая 50х65 М10 подлежит замене на аналогичную новую. Продлить срок её службы можно, обеспечив работу в заявленном температурном диапазоне, без превышения максимальной статической и ударной нагрузки, а также минимизировав контакт с веществами, для которых материал не предназначен.

Ремкомплект или ЗИП

Поскольку виброопора параболическая 50х65 М10 является необслуживаемым элементом, стандартный ремонтный комплект для неё не предусмотрен. Однако для обеспечения бесперебойной работы оборудования рекомендуется иметь на складе запас этих демпферов из расчёта плановой замены. В состав минимального рекомендованного ЗИПа (запасных частей, инструментов и принадлежностей) для узла, где используется такая опора, входят: сама виброопора параболическая 50х65 М10, крепёжная гайка М10 (часто поставляется в комплекте), а также стандартный гаечный ключ для её монтажа/демонтажа. Оригинальные запасные части гарантируют полное соответствие характеристикам.

Аналоги устройства

1. Виброопора параболическая 40х50 М8 – младший типоразмер для меньших нагрузок.
2. Виброопора параболическая 60х80 М12 – увеличенные габариты и нагрузка до 800 Н.
3. Виброопора цилиндрическая с резьбовой шпилькой – линейная характеристика демпфирования.
4. Демпфер тарельчатого типа (шайба)- упорный элемент для осевых нагрузок.
5. Резиновая амортизирующая прокладка без металлического основания – для монтажа между плоскостями.

Условное обозначение

Экономические выгоды

Применение виброопоры параболической 50х65 М10 – это прямая экономия. Снижение ударных нагрузок многократно увеличивает ресурс дорогостоящих подшипников, валов и зубчатых передач, сокращая затраты на их замену и простой оборудования. Эффективное гашение вибрации повышает точность обработки, снижает процент брака. В итоге, минимальные вложения в качественные демпферы, такие как эта виброопора, окупаются за счёт увеличения межремонтных периодов и общей надёжности технологической линии.

Изображения

Габаритные и присоединительные размеры

Габаритные размеры виброопоры параболической 50х65 М10 строго стандартизированы: общая высота составляет 65 мм, диаметр металлического основания – 50 мм. Присоединение к конструкции осуществляется через резьбовую шпильку М10, которая является неотъемлемой частью изделия. Шпилька позволяет надёжно зафиксировать демпфер с помощью стандартной гайки. При монтаже необходимо обеспечить доступ для ключа и оставить минимальный зазор над эластичной частью для её свободной деформации, что особенно важно при установке в ограниченном пространстве станин или рам.

Примеры заказа

Модель Виброопора параболическая 50х65 М10 – базовая комплектация с резьбовой шпилькой для крепления гайкой.

Модель Виброопора параболическая 50х65 М10 (Исп.А) – уточнённое обозначение того же исполнения.

Модель Виброопора параболическая 50х65 М10, маслостойкая – исполнение из специальной резины для работы в масляной среде.

Адаптация к российским условиям

Виброопора параболическая 50х65 М10 от бренда Гидромаш адаптирована для работы в суровых условиях России и стран СНГ. Она сохраняет работоспособность в морозы до -40°C, характерные для Сибири и Урала, и в летнюю жару. Конструкция рассчитана на эксплуатацию в условиях возможной вибрации и нестабильности фундаментов, часто встречающихся на промышленных объектах и в ЖКХ. Изделие полностью готово к интеграции в отечественные технологические линии.

Работа в экстремальных условиях

Виброопора параболическая 50х65 М10 демонстрирует высокую стойкость к экстремальным условиям. Её эластомерная часть сохраняет демпфирующие свойства при температурах от -40°C до +80°C, что охватывает практически все климатические зоны РФ. Устройство устойчиво к воздействию многих отечественных индустриальных масел, соответствующих ГОСТ. Простая и прочная конструкция позволяет произвести быструю замену демпфера даже в полевых или цеховых условиях без применения специального инструмента, что минимизирует простой оборудования.

Возможность работы на Марсе или Луне

Теоретически, виброопора параболическая 50х65 М10 могла бы найти применение в марсианских или лунных модулях, защищая чувствительную аппаратуру от вибраций посадочных двигателей. Ключевыми условиями стали бы сохранение эластичности резины в глубоком вакууме и при экстремальных перепадах температур (от -120°C ночью до +20°C днём на Марсе). Наш земной запас прочности и широкий температурный диапазон – хорошая основа для таких гипотетических испытаний, подчёркивающая надёжность изделия.

Часто задаваемые вопросы

Какой максимальный вес выдерживает виброопора параболическая 50х65 М10?
Данная модель рассчитана на статическую нагрузку до 500 Ньютонов (примерно 50 килограмм-силы). Для ударных нагрузок допустимая величина может быть выше, но точные данные необходимо уточнять в технической документации на конкретную партию.

Возможна ли доставка виброопоры в мой город?
Да, мы осуществляем доставку продукции по всей России и в страны СНГ (Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан). Отгрузка возможна со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани, Ростове-на-Дону. Сроки и стоимость доставки уточняйте у менеджера.

Чем отличается исполнение А от исполнения В?
Исполнение А (как у модели 50х65 М10) имеет резьбовую шпильку для крепления гайкой. Исполнение В снабжено сквозным отверстием в металлической основе для крепления винтом или болтом. Выбор зависит от конструкции узла установки.

Даётся ли гарантия на эту виброопору?
Да, на виброопору параболическую 50х65 М10 от бренда Гидромаш предоставляется гарантия 12 месяцев с момента отгрузки при условии соблюдения правил монтажа и эксплуатации, указанных в техническом паспорте.

Почему выбирают «Гидромаш»

Выбирая виброопору параболическую 50х65 М10 от Гидромаш, вы получаете оригинальное, качественное оборудование с полной гарантией 12 месяцев. Мы предлагаем выгодную цену и возможность быстрой отгрузки со складов в ключевых логистических центрах: Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Наши менеджеры оперативно оформят заказ и организуют доставку в любой город России и страны СНГ. Купить надёжный демпфер для вашего оборудования стало проще – просто свяжитесь с нами для уточнения наличия и условий поставки виброопоры параболической 50х65 М10.
