В63-15А-01 - Пневмораспределитель с двухсторонним ПУ В63-15А-01 УХЛ4 (Ду=20мм, стыковое испол.)

Пневмораспределитель с двухсторонним ПУ В63-15А-01 УХЛ4 – это четырёхлинейное двухпозиционное устройство стыкового исполнения для точного управления потоками сжатого воздуха в промышленных пневмосистемах. Ключевые преимущества модели – высокая пропускная способность при условном проходе 20 мм, стыковой монтаж через переходную плиту для аккуратной компоновки линий и пневматическое двухстороннее управление, обеспечивающее надёжное переключение.

Описание и назначение

Пневмораспределитель с двухсторонним ПУ модели В63-15А-01 представляет собой золотниковое устройство, предназначенное для дискретного изменения направления потока сжатого воздуха в пневматических приводах и системах управления. Его основная задача – подавать воздух от источника (линия питания) в одну из двух рабочих полостей пневмоцилиндра или другого исполнительного механизма, обеспечивая его движение «вперёд» или «назад», а также сброс воздуха из противоположной полости в атмосферу.

По своей сути этот пневмораспределитель с двухсторонним ПУ является командным элементом, который, в свою очередь, управляется сигнальным пневматическим давлением. Именно такое двухступенчатое управление позволяет управлять мощными потоками сжатого воздуха подачей малых управляющих сигналов, что особенно ценно в сложных автоматизированных системах. Отличительная черта пневмораспределителя с двухсторонним ПУ В63-15А-01 – стыковое присоединение, когда каналы для подвода рабочей среды расположены на нижней плоскости корпуса и коммутируются через единую монтажную плиту. Это минимизирует количество трубных соединений, снижает вероятность утечек и экономит пространство в шкафах управления.

Пневмораспределитель с двухсторонним ПУ данного типоразмера рассчитан на номинальное рабочее давление 0,63 МПа (6,3 кгс/см²) с минимальным 0,25 МПа. Высокая пропускная способность (Kv не менее 5,0 м³/мин) позволяет использовать его для управления достаточно крупными пневмоцилиндрами или пуска воздуха в объёмные пневмокамеры. Устройство работает на сжатом воздухе, очищенном до 10 класса чистоты по ГОСТ 17433-80, с добавлением распылённого масла для смазки трущихся пар.

Вес, габариты, код ТН ВЭД, ГОСТ

Пневматический маэстро

Пневмораспределитель с двухсторонним ПУ в системе – как дирижёр в оркестре. Он не создаёт «музыку» (поток энергии), но чётким движением «палочки» (золотника) указывает, какой «инструмент» (пневмоцилиндр) должен вступить и с какой силой. От его точности и скорости реакции зависит слаженность всей «симфонии» автоматизированной линии.

Технические характеристики

Принцип работы

Принцип работы пневмораспределителя с двухсторонним ПУ основан на линейном перемещении золотника внутри прецизионного расточенного блока корпуса. В исходном положении золотник удерживается возвратной пружиной, коммутируя каналы в определённой конфигурации (например, питание P подключено к рабочему каналу A, а канал B соединён с выхлопом S). При подаче управляющего давления в левую управляющую полость пневмораспределителя с двухсторонним ПУ, происходит перемещение золотника, сжатие пружины и переключение потоков: теперь питание P соединяется с каналом B, а канал A – с выхлопом R.

Особенность двухстороннего пневматического управления заключается в том, что для возврата в исходное состояние необходимо не просто снять управляющий сигнал, а подать давление в противоположную управляющую полость. Это обеспечивает принудительное и гарантированное переключение в обе стороны, что критически важно для систем с жёсткими требованиями по позиционированию или работающих в условиях вибрации. Таким образом, для полного цикла управления пневмораспределителем с двухсторонним ПУ В63-15А-01 требуется два управляющих сигнала, подаваемых попеременно.

Пропускная способность и быстродействие пневмораспределителя с двухсторонним ПУ напрямую зависят от диаметра условного прохода (20 мм для данной модели) и качества обработки золотниковой пары. Стыковое исполнение подразумевает, что все основные каналы (P – питание, A и B – рабочие, R и S – выхлопные) выведены на единую монтажную поверхность. Герметичность между корпусом и переходной плитой обеспечивается прокладкой, что также упрощает обслуживание и замену устройства.

Гид по бесшумному монтажу

Типичная ошибка при монтаже стыкового пневмораспределителя – затяжка крепёжных винтов «от души» или в неправильной последовательности. Это ведёт к перекосу и деформации корпуса, заклиниванию золотника. Ключевой лайфхак: затягивайте винты крест-накрест динамометрическим ключом с моментом, указанным в паспорте на пневмораспределитель с двухсторонним ПУ. И не забудьте установить новую уплотнительную прокладку!

Температурный режим и срок службы

Пневмораспределитель с двухсторонним ПУ В63-15А-01 УХЛ4 рассчитан на эксплуатацию в условиях умеренного и холодного климата. Типовой рабочий температурный диапазон для исполнения УХЛ4 составляет от -10°C до +40°C (возможны более широкие пределы в зависимости от конкретного исполнения и материалов уплотнений). При отрицательных температурах необходимо следить, чтобы в сжатом воздухе не было конденсата, который может замёрзнуть и заблокировать золотник.

Срок службы пневмораспределителя с двухсторонним пневматическим управлением в первую очередь определяется чистотой рабочей среды и наличием смазки. Постоянная работа на неочищенном или переувлажнённом воздухе приводит к абразивному износу золотниковой пары и засорению управляющих каналов. Ресурс устройства, в среднем, составляет несколько миллионов циклов при соблюдении условий эксплуатации. Критически важно использование фильтров-влагоотделителей и лубрикаторов, рекомендованных производителем.

Область применения

Пневмораспределитель с двухсторонним ПУ находит применение в системах автоматизации практически всех отраслей промышленности. В машиностроении и автомобильной промышленности он управляет зажимными, подающими и позиционирующими пневмоцилиндрами на конвейерах, станках и сборочных линияях. Горнодобывающая промышленность и металлообработка используют его для привода затворов, заслонок, устройств удаления стружки.

В нефтегазовой и химической промышленности эти устройства, выполненные в соответствующем исполнении, могут управлять пневмоприводами клапанов на магистралях с нейтральными средами. В деревообработке и текстильной промышленности распределители отвечают за перемещение заготовок, натяжение полотен. Благодаря надёжности и простоте обслуживания строительство и сфера ЖКХ используют их в системах управления вентиляцией, заслонками и мусоропрессами.

Современные технологии

На смену традиционным соленоидным катушкам всё чаще приходят пневмоуправляемые распределители, интегрируемые в концепцию Industry 4.0. Пневмораспределитель с двухсторонним ПУ легко стыкуется с пневмосигнальными выходами современных ПЛК через компактные электропневматические преобразователи (дозаторы). Это позволяет создавать гибридные, энергоэффективные системы, управляемые по цифровым шинам. Установка датчиков положения золотника превращает такой распределитель в источник данных для предиктивной аналитики, предупреждая о снижении скорости срабатывания до выхода из строя.

Обслуживание и ремонт

Регламентное обслуживание пневмораспределителя с двухсторонним ПУ сводится к периодической проверке герметичности, быстродействия и чистоты фильтров предварительной очистки воздуха. Плановый осмотр рекомендуется проводить не реже раза в год или через каждые 500 000 циклов. Визуальный осмотр должен выявить отсутствие внешних повреждений и подтёков.

При снижении скорости переключения, появлении утечек или полном отказе пневмораспределителя с двухсторонним ПУ необходима разборка, промывка и диагностика. Чаще всего изнашиваются уплотнительные кольца (манжеты) золотника и управляющих поршней, реже – происходит задир самой золотниковой пары. Своевременная замена ремкомплекта позволяет восстановить полную работоспособность устройства.

Ремкомплект или ЗИП

Стандартный ремонтный комплект (ЗИП) для пневмораспределителя с двухсторонним ПУ В63-15А-01 включает набор быстроизнашиваемых элементов: уплотнительные кольца (манжеты) для золотника и управляющего поршня, выполненные из маслобензостойкой резины (NBR) или полиуретана (PU), возвратные пружины золотника, уплотнительные прокладки для стыкового соединения, а также резиновые заглушки выхлопных штуцеров (если предусмотрены). Рекомендуется заказывать оригинальные ремкомплекты от производителя Гидромаш для гарантии полного соответствия геометрическим размерам и материалу.

Аналоги устройства

1. Пневмораспределитель 4/2, Ду 20, с двухсторонним пневмоуправлением и резьбовым присоединением (вход G1/2").
2. Пятилинейный двухпозиционный распределитель со стыковым монтажом ISO 5599/1, размер 3.
3. Распределитель золотниковый В63-25А-01 (с односторонним пневмоуправлением и пневматическим возвратом).
4. Электропневматический распределитель с соленоидным управлением 24В DC, Ду 15, аналогичной пропускной способности.
5. Миниатюрный распределитель пневматический с двухсторонним ПУ для компактных систем, Ду 8-10 мм.

Условное обозначение

Экономические выгоды

Внедрение надёжного пневмораспределителя с двухсторонним ПУ – это прямая экономия на простоях. Его стыковое исполнение сокращает время монтажа и техобслуживания, а высокая цикловая стойкость минимизирует затраты на замену. Использование пневмоуправления, в отличие от электрического, снижает требования к взрывозащите и исключает риски, связанные с искрением. В конечном счёте, это ведёт к снижению совокупной стоимости владения и повышению окупаемости (ROI) производственного актива.

Изображения

Габаритные и присоединительные размеры

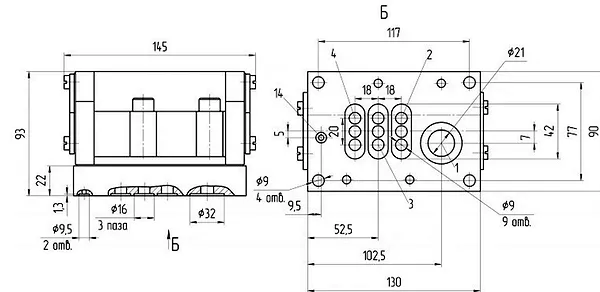

Пневмораспределитель с двухсторонним ПУ В63-15А-01 монтируется через стандартную переходную плиту, на которую выведены все рабочие и управляющие каналы. Общие габариты устройства (без учёта выступающих частей управления) составляют примерно 150-160 мм в длину, 90-100 мм в ширину и 80-90 мм в высоту. Стыковая плоскость содержит ряд резьбовых или гладких отверстий, расположение и диаметр которых соответствуют определённому межосевому расстоянию.

Присоединение линий к плите осуществляется с её обратной стороны, что позволяет создавать аккуратные суббазовые сборки (сандвичи), объединяющие несколько распределителей, клапаны и дроссели. Такой подход кардинально сокращает длину и количество трубопроводов, уменьшает объём монтажных работ и повышает общую надёжность системы за счёт минимизации точек возможной утечки.

Примеры заказа

Пневмораспределитель с двухсторонним ПУ В63-15А-01 УХЛ4 – комплектное изделие в сборе с монтажной плитой (если предусмотрено комплектацией).

Пневмораспределитель В63-15А-01 с переходной плитой под крепление к профилю DIN – исполнение для установки в стандартные шкафы автоматики.

Пневмораспределитель В63-15А-01 с ручным дублером (кнопкой) – модификация, позволяющая переключать устройство вручную в случае отказа системы управления.

Адаптация к российским условиям

Конструкция пневмораспределителя с двухсторонним ПУ от Гидромаш изначально учитывает реалии эксплуатации в РФ и СНГ. Исполнение УХЛ4 гарантирует работоспособность в неотапливаемых цехах зимой и в жарких производственных зонах летом. Устройство совместимо с отечественными индустриальными маслами, применяемыми в лубрикаторах, и рассчитано на работу с воздухом, качество которого часто ниже идеального. Это делает его готовым к долгой и надёжной службе на российских промышленных предприятиях и объектах ЖКХ.

Работа в экстремальных условиях

Пневмораспределитель с двухсторонним ПУ может работать в расширенном диапазоне от -40°C до +60°C при использовании специальных морозостойких уплотнений (например, из фторкаучука FKM) и применении осушителей воздуха для исключения обводнения. Основным ограничением является не температура, а образование конденсата и льда в каналах.

Совместимость с рабочими жидкостями по ГОСТ поддерживается за счёт применения стандартных марок резин. В полевых условиях возможна замена ремкомплекта без специального инструмента, что является ключевым преимуществом для ремонтопригодности. Диагностика чаще всего визуальная или по косвенным признакам (скорость срабатывания привода).

Возможность работы на Марсе или Луне

Теоретически, пневмораспределитель с двухсторонним ПУ мог бы функционировать в марсианском или лунном модуле при соблюдении трёх условий: 1) наличие герметичного корпуса, компенсирующего почти полный вакуум внешней среды, 2) использование в качестве рабочего тела специального инертного газа (азота) вместо воздуха, 3) наличие системы термостабилизации для работы в экстремальных перепадах температур от -140°C до +120°C. Наш пневмораспределитель, с его прочным алюминиевым корпусом и металлическими направляющими, определённо обладает необходимой «космической» надёжностью и запасом прочности для земных задач.

Часто задаваемые вопросы

Какой условный проход у пневмораспределителя В63-15А-01?
Данная модель имеет условный проход 20 мм, что обеспечивает высокую пропускную способность для управления мощными пневмоцилиндрами.

В чём отличие двухстороннего пневмоуправления от одностороннего?
Двухстороннее управление (два управляющих сигнала) обеспечивает принудительное переключение золотника в обоих направлениях, повышая надёжность. Одностороннее использует сигнал и возвратную пружину.

Возможна ли доставка в мой город?
Мы осуществляем доставку по всей России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города) и в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан.

Что входит в гарантию на пневмораспределитель?
Гарантия 12 месяцев распространяется на заводские дефекты материалов и изготовления при соблюдении правил эксплуатации, транспортировки и хранения.

Почему выбирают «Гидромаш»

Выбирая пневмораспределитель с двухсторонним ПУ, вы получаете оригинальное оборудование с гарантией качества от производителя Гидромаш. Срок гарантии на все изделия составляет 12 месяцев. Мы обеспечиваем возможность быстрой отгрузки со складов в ключевых логистических центрах: в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани, что позволяет минимизировать сроки поставки. Доставка организована по всей территории России и в страны СНГ. Чтобы купить надёжный пневмораспределитель по выгодной цене, оформите заказ через сайт или обратитесь к нашим менеджерам для уточнения наличия и сроков.
