Редукторы вертикальные крановые BK-350, ВК-475, ВК-550 представляют собой трёхступенчатые цилиндрические передачи, предназначенные для использования в механизмах передвижения крановых тележек и мостовых кранов. Эти устройства обеспечивают стабильную работу под высокими нагрузками в тяжёлых промышленных условиях. Линейка редукторы вертикальные крановые BK-350 и других моделей от компании Гидромаш отличается высокой надёжностью, долговечностью и соответствием стандартам ГОСТ 15150 по климатическому исполнению и условиям эксплуатации.
Редукторы серии редукторы вертикальные крановые BK-350 применяются в повторно-кратковременных режимах, что делает их идеальными для использования в условиях частых пусков и остановок. Они устойчивы к переменным нагрузкам, включая реверсивные, и способны работать при частоте вращения быстроходного вала до 1000 об/мин при ограничении окружной скорости зубчатых передач до 12 м/с.
Редукторы редукторы вертикальные крановые BK-350 рассчитаны на эксплуатацию в умеренных и тропических климатах (исполнение У и Т), а также соответствуют требованиям по запылённости воздуха — не более 10 мг/м³. Приводы подходят для установки в подъёмно-транспортном оборудовании, а также в устройствах общего назначения.
Все модели редукторы вертикальные крановые BK-350, ВК-475, ВК-550 разработаны с учётом эксплуатационных особенностей российских промышленных предприятий. Они обеспечивают эффективную передачу крутящего момента, высокую износостойкость и минимальные потери мощности. Конструктивно серии редукторы вертикальные крановые BK-350 выполнены в вертикальном исполнении, что позволяет компактно размещать их на крановых тележках и в ограниченных пространствах.
Особое внимание уделено герметичности и защите от внешней среды — каждая единица проходит строгий контроль качества. Работа вращения валов возможна в обеих направлениях, что делает редукторы вертикальные крановые BK-350 универсальными в применении. В атмосфере типов I и II по ГОСТ 15150 редукторы сохраняют свои эксплуатационные характеристики даже при длительной работе.
Ниже представлена таблица основных характеристик моделей серии редукторы вертикальные крановые BK-350.
Модель | Передаточное число u | Крутящий момент на тихоходе Мт, Н·м | Масса редуктора, кг | AwT, мм | AwП, мм | AwБ, мм |
BK-350 | 10, 14, 31.5, 50 | 1500 | 73 | 130 | 130 | 90 |
ВК-475 | 20, 28, 50, 112 | 2000 | 215 | 210 | 160 | 105 |
ВК-550 | 18, 31.5, 71, 125 | 2800 | 279 | 220 | 190 | 140 |
Габариты редукторов редукторы вертикальные крановые BK-350 подобраны для удобной интеграции в приводные линии. Таблица содержит точные размеры для монтажа и установки оборудования.
Модель | L | L1 | L2 | L3 | L4 | L5 | L6 | B | B1 | B2 | H | H1 | d |
BK-350 | 558 | 280 | 185 | 50 | - | 180 | 197.5 | 220 | 220 | 185 | 298 | 106 | 17 |
ВК-475 | 790 | 482 | 200 | 50 | 80 | 260 | 242.5 | 250 | 255 | 215 | 458 | 220 | 17 |
ВК-550 | 880 | 557 | 320 | 50 | 70 | 280 | 257.5 | 280 | 285 | 245 | 488 | 235 | 17 |

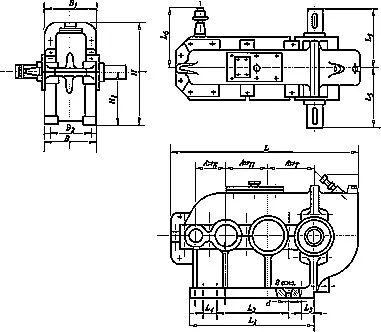

Схема сборки, расположения, размеры и габариты редуктора
Изображение: редуктор вертикальный крановый BK-350, общий вид
Изображение: схема сборки редукторов вертикальных крановых BK-350
Точная подгонка валов к приводимому оборудованию — залог долгой и бесперебойной работы. Ниже представлены размеры выходных и входных валов:
Модель | Входной вал | Выходной вал | ||||||||||
d1, мм | d2, мм | d3, мм | l, мм | l1, мм | b, мм | h, мм | t, мм | d4, мм | l2, мм | t1, мм | b1, мм | |
BK-350 | 30 | 35 | 28.9 | 88 | 60 | 8 | 7 | 4 | 35 | 55 | 38.5 | 10 |
ВК-475 | 40 | 50 | 35.9 | 110 | 82 | 10 | 9 | 5 | 65 | 110 | 65 | 18 |
ВК-550 | 40 | 50 | 35.9 | 110 | 82 | 10 | 9 | 5 | 80 | 110 | 85 | 22 |
Размеры валов позволяют подбирать муфты и соединения с высокой точностью, что особенно актуально при модернизации кранов.
Редукторы редукторы вертикальные крановые BK-350 используют трёхступенчатую цилиндрическую передачу для понижения частоты вращения и увеличения крутящего момента на выходе. Входной вал подключается к электродвигателю, а выходной — к ходовому колесу или механизм привода. Благодаря расчёту передаточных чисел, каждая модель редукторы вертикальные крановые BK-350 оптимизирована под определённую нагрузку и скорость передвижения.
Редукторы редукторы вертикальные крановые BK-350 эксплуатируются при температуре окружающей среды от -40°C до +50°C (УХЛ2) и до +45°C в тропическом исполнении. Срок службы — не менее 10 лет при условии регулярного технического обслуживания и своевременной замены масла. Конструкция обеспечивает минимальный износ шестерён и подшипников даже при экстремальных нагрузках.
Модели редукторы вертикальные крановые BK-350, ВК-475, ВК-550 широко применяются в:
Благодаря универсальности и высокому крутящему моменту, редукторы вертикальные крановые BK-350 востребованы на металлургических, машиностроительных и логистических предприятиях по всей России.
Компания Гидромаш предлагает редукторы редукторы вертикальные крановые BK-350, ВК-475 и ВК-550 напрямую с завода-изготовителя. Доставка осуществляется по всем регионам РФ: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие города. Наши специалисты помогут подобрать нужную модель по передаточному числу, крутящему моменту и габаритам. Для заказа воспользуйтесь формой обратной связи или свяжитесь с нами через раздел Контакты.
Инженер говорит коллеге: «Заменил я в кране редуктор — а он теперь на BK-350 вышел!»
— Это как?
— Да просто стал как новый — вертикально устойчивый, без люфтов и шума! редукторы вертикальные крановые BK-350 — не промах!
Код ТН ВЭД для редукторов серии редукторы вертикальные крановые BK-350: 8483.40.000. Вес моделей варьируется от 73 до 279 кг.
Модель | Вес, кг | Габариты (макс. длина, ширина, высота), мм | Код ТН ВЭД |
BK-350 | 73 | 558 × 220 × 298 | 8483.40.000 |
ВК-475 | 215 | 790 × 255 × 458 | 8483.40.000 |
ВК-550 | 279 | 880 × 285 × 488 | 8483.40.000 |
Ниже представлены ответы на актуальные вопросы клиентов по эксплуатации и заказу редукторы вертикальные крановые BK-350.
