Редукторы коническо-цилиндрические тип КЦ2-500 представляют собой трехступенчатые передаточные механизмы, разработанные для эффективной работы в составе промышленного оборудования. Серия включает модели: КЦ2-500, КЦ2-1000 и КЦ2-1300 — каждая из которых отличается по мощности, передаточному числу и габаритам. Эти редукторы обеспечивают плавное изменение числа оборотов при высокой надежности передачи крутящего момента. Применяются в приводах ленточных транспортеров, питателей, дробилок, шаровых мельниц и других агрегатов с высокой нагрузкой.
Редукторы коническо-цилиндрические тип КЦ2-500 предназначены для передачи вращательного движения между валами, расположенными под углом 90°, с одновременным изменением частоты вращения и увеличением крутящего момента. Данные устройства рассчитаны на работу в макроклиматических условиях умеренного и тропического исполнения (У и Т), что позволяет использовать их как в закрытых цехах, так и на открытых площадках. Конструкция редукторов обеспечивает высокую герметичность и устойчивость к запыленной среде (до 10 мг/м³).
Работа редукторов коническо-цилиндрических тип КЦ2-500 возможна при постоянной или переменной нагрузке, одном направлении вращения или реверсивном режиме. Частота вращения входного вала — до 1500 об/мин, ограничение по окружной скорости зубчатых передач — 12 м/с. Устройства подходят для непрерывного режима работы или повторно-кратковременного с периодическими остановками.
Серия редукторов коническо-цилиндрических тип КЦ2-500 включает три основные модели: КЦ2-500, КЦ2-1000 и КЦ2-1300. Ниже представлена таблица технических параметров, отражающая их отличия по нагрузке, передаточному числу и массе.
| Модель | Передаточное число u | Крутящий момент Мт, Н·м | Масса редуктора, кг | Aw1, мм | Aw2, мм |
|---|---|---|---|---|---|
| КЦ2-500 | 28,45,71,112,180 | 2300 | 420 | 300 | 200 |
| КЦ2-1000 | 28,45,71,112,180 | 16500 | 2650 | 600 | 400 |
| КЦ2-1300 | 28,45,71,112,180 | 37500 | 5110 | 800 | 500 |
Габаритные параметры редукторов коническо-цилиндрических тип КЦ2-500 подобраны под стандартные требования монтажа в промышленных условиях. Диапазон габаритных размеров от 1300×350×600 мм (КЦ2-500) до 3168×850×1272 мм (КЦ2-1300). Все размеры соответствуют ГОСТ и допускают подключение к стандартным муфтам и приводным узлам.
| Модель | L | L1 | L2 | L3 | L4 | B | B1 | H | H1 | H2 | H3 | d | П |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| КЦ2-500 | 1300 | 830 | 460 | 400 | 327 | 350 | 300 | 600 | 315 | 180 | 25 | 22 | 6 |
| КЦ2-1000 | 2482 | 1700 | 848 | 645 | 615 | 690 | 600 | 956 | 400 | 320 | 40 | 33 | 10 |
| КЦ2-1300 | 3168 | 2200 | 1030 | 820 | 790 | 850 | 740 | 1272 | 530 | 340 | 50 | 39 | 10 |
Конструкция редукторов коническо-цилиндрических тип КЦ2-500 предусматривает стандартизированные размеры выходных и входных валов для унификации подключения к электродвигателям и исполнительным механизмам. Ниже показаны ключевые параметры.
| Модель | l | l1 | d1 | d2 | d3 | t | h | b | l2 | d4 | t1 | b1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| КЦ2-500 | 110 | 82 | 40 | 50 | 35.9 | 8 | 5 | 10 | 140 | 70 | 74.5 | 20 |
| КЦ2-1000 | 140 | 105 | 60 | 80 | 54.75 | 10 | 6 | 15 | 250 | 130 | 137 | 32 |
| КЦ2-1300 | 170 | 130 | 90 | 115 | 83.5 | 14 | 9 | 22 | 350 | 190 | 200 | 45 |
У редукторов коническо-цилиндрических тип КЦ2-500 предусмотрена возможность прямого подключения через зубчатую муфту. Ниже приведены параметры для данного типа соединения.
| Модель | m | z | A | D | D1 | D2 | k | k1 | k2 | k3 |
|---|---|---|---|---|---|---|---|---|---|---|
| КЦ2-500 | 3 | 56 | 270 | 180 | 110 | 174 | 240 | 55 | 25 | 22 |
| КЦ2-1000 | 6 | 46 | 481 | 300 | 180 | 288 | 443 | 75 | 35 | 25 |
| КЦ2-1300 | 6 | 56 | 605 | 360 | 215 | 348 | 560 | 85 | 40 | 30 |
Работа редукторов коническо-цилиндрических тип КЦ2-500 основана на передаче вращения от быстроходного вала через коническую передачу первого каскада, затем — цилиндрические ступени второй и третьей ступеней. Такая схема обеспечивает высокую плавность хода, низкий уровень вибрации и максимизацию передаваемого крутящего момента. Угол пересечения валов — 90° — позволяет компактно размещать редуктор в ограниченных пространствах.
Температура окружающей среды для эксплуатации редукторов коническо-цилиндрических тип КЦ2-500 находится в диапазоне от -40 до +50 °C. Устройства рассчитаны на срок службы не менее 5 лет при соблюдении норм смазки и регламента ТО. Смазка — картерная, с применением индустриальных масел И-Г-А или аналогов. Интервал замены масла — 6–12 месяцев в зависимости от интенсивности нагрузки.
Редукторы коническо-цилиндрические тип КЦ2-500 используются в горнодобывающей, металлургической, цементной и химической промышленности. Типичное оборудование: ленточные конвейеры, шнековые питатели, дробилки, мельницы, скребковые транспортеры, приводы смесителей. Благодаря высокой грузоподъемности и прочности корпуса, редукторы серии КЦ2 незаменимы в агрессивных условиях эксплуатации.
Масса редукторов коническо-цилиндрических тип КЦ2-500 варьируется от 420 кг (КЦ2-500) до 5110 кг (КЦ2-1300). Код ТН ВЭД: 8483.40.000 — зубчатые передачи, включая редукторы.
| Модель | Габаритные размеры (Д×Ш×В, мм) | Масса, кг | Код ТН ВЭД |
|---|---|---|---|
| КЦ2-500 — КЦ2-1300 | 1300×350×600 — 3168×850×1272 | 420 — 5110 | 8483.40.000 |
Схема сборки редукторов коническо-цилиндрических тип КЦ2-500 — визуализация внутренней компоновки валов, подшипников и зубчатых передач.

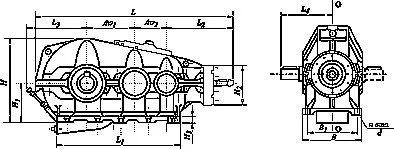

Габаритные размеры редуктора КЦ2-500 — модель в масштабе с указанием присоединительных и установочных параметров.
Чертеж присоединительных размеров редуктора КЦ2-500 — вид со стороны выходного вала, с обозначением посадочных мест.
— Почему редуктор КЦ2-500 не ходит в ресторан? Потому что боится перегрузки по крутящему моменту на входе!
Пример 1: Редуктор коническо-цилиндрический КЦ2-1000, u=71, с вертикальным расположением выходного вала.
Пример 2: Комплект — редуктор КЦ2-500, масляный нагреватель, комплект крепежа, паспорт.
Пример 3: Редуктор КЦ2-1300 с повышенной защитой от пыли (IP55), передаточное число 112.
Заказать редукторы коническо-цилиндрические тип КЦ2-500 можно через форму обратной связи: оставить заявку.
КЦ2-500 — расшифровка:
К — конический, Ц — цилиндрический, 2 — двухпоточный, 500 — межосевое расстояние тихоходной ступени в мм. Аналогично: КЦ2-1000 — 1000 мм, КЦ2-1300 — 1300 мм.
Как выбрать нужную модель редуктора коническо-цилиндрического тип КЦ2-500?
Выбор зависит от требуемого крутящего момента, передаточного числа и условий монтажа. Для конвейеров до 50 кВт подойдет КЦ2-500, для мощных дробилок — КЦ2-1300.
Какие сроки поставки редукторов коническо-цилиндрических тип КЦ2-500?
Срок поставки — от 2 до 6 недель в зависимости от наличия. Срочные заказы обрабатываются индивидуально.
Где можно купить редукторы коническо-цилиндрические тип КЦ2-500?
Прямые поставки от производителя — Гидромаш. Доставка по России, включая Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие города.
Совместимы ли редукторы коническо-цилиндрические тип КЦ2-500 с приводами других производителей?
Да, благодаря стандартным присоединительным размерам, редукторы совместимы с большинством электродвигателей и муфт от сторонних брендов.
