Редуктор цилиндрический одноступенчатый ЦУ-160

Описание и назначение редуктора цилиндрического одноступенчатого ЦУ-160

Редуктор цилиндрический одноступенчатый ЦУ-160 — это компактное и надёжное устройство общемашиностроительного назначения, предназначенное для передачи и преобразования крутящего момента в различных промышленных механизмах. Серия редукторов ЦУ-160 включает в себя модификации, такие как ЦУ-100, ЦУ-160, ЦУ-200 и ЦУ-250, что обеспечивает широкий выбор решений под разные потребности. Основная функция редуктора цилиндрического одноступенчатого ЦУ-160 — снижение частоты вращения выходного вала и одновременное увеличение крутящего момента, что делает его незаменимым в приводах конвейеров, дробилок, смесителей и другого оборудования.

Редуктор цилиндрический одноступенчатый ЦУ-160 отличается прочной литой чугунной конструкцией, высокой жёсткостью и стойкостью к динамическим нагрузкам. Серия редукторов цилиндрических одноступенчатых применяется в условиях как постоянной, так и переменной нагрузки, в том числе реверсивной. Работа редуктора возможна в любую сторону вращения, что расширяет его применение в сложных кинематических схемах. Редуктор цилиндрический одноступенчатый ЦУ-160 рассчитан на длительную эксплуатацию при частоте вращения входного вала до 1800 об/мин.

Климатическое исполнение редуктора — У, Т, УХЛ и О по ГОСТ 15150-69, что позволяет эксплуатировать редуктор цилиндрический одноступенчатый ЦУ-160 как в умеренных, так и в тропических условиях. Устройство защищено от запылённости воздуха до 10 мг/м³, что важно для работы в цехах и на открытых площадках. Модельный ряд редукторов ЦУ-100 — ЦУ-250 предоставляет возможность выбора по крутящему моменту, габаритам, массе и передаточным числам, что особенно важно при модернизации и ремонте действующих линий.

Габаритные и присоединительные размеры (с таблицей)

Ниже представлена таблица с основными габаритными и присоединительными размерами редукторов серии ЦУ. Вес и размеры указаны в диапазоне: от ЦУ-100 до ЦУ-250.

Габаритные и присоединительные размеры редукторов цилиндрических

На изображении ниже показаны габаритные размеры редуктора цилиндрического одноступенчатого ЦУ-160:

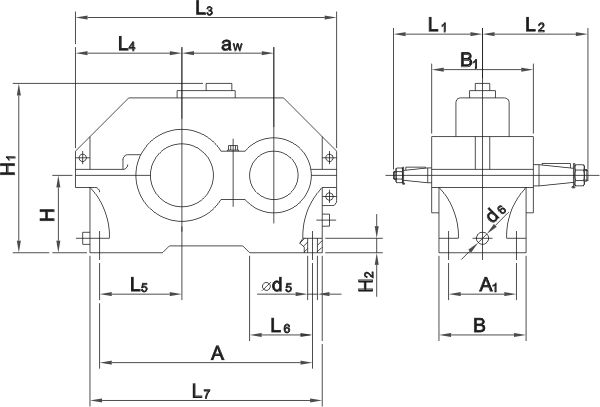

Рис. 1: Габаритные размеры редуктора ЦУ-160, вид со стороны подключения входного вала

Другие чертежи, включая габаритные и присоединительные параметры:

Рис. 2: Присоединительные размеры редуктора серии ЦУ

Технические характеристики редуктора цилиндрического одноступенчатого ЦУ-160

Передаточные числа и схемы сборки редукторов ЦУ-160

Серия редукторов цилиндрических одноступенчатых ЦУ-160 допускает широкий выбор передаточных чисел. Ниже представлена таблица с допустимыми номинальными значениями.

Сборка редуктора цилиндрического одноступенчатого ЦУ-160 может быть выполнена по различным схемам. На изображении приведена схема сборки:

Рис. 3: Схема сборки редуктора ЦУ-160, вид горизонтальный

Принцип работы редуктора цилиндрического одноступенчатого ЦУ-160

Редуктор цилиндрический одноступенчатый работает за счёт зацепления прямозубой или косозубой передачи. В серии ЦУ-160 применяются косозубые колёса, что обеспечивает плавность хода, низкий уровень шума и повышенную нагрузочную способность. Вращение передаётся от электродвигателя на входной вал, затем через шестерню — на колесо тихоходного вала, где крутящий момент возрастает, а скорость снижается пропорционально передаточному числу.

Редуктор цилиндрический одноступенчатый ЦУ-160 смонтирован в герметичном корпусе с масляной ванной. Смазка зацепления и подшипников осуществляется разбрызгиванием, что обеспечивает равномерную подачу масла и эффективное охлаждение. Корпус выполнен из чугуна СЧ20, устойчивого к коррозии и вибрациям.

Температурный режим и срок службы редуктора ЦУ-160

Температурный диапазон эксплуатации редуктора цилиндрического одноступенчатого ЦУ-160 — от -40 °С до +50 °С, в зависимости от климатического исполнения. При соблюдении рекомендаций по смазке и нагрузке срок службы агрегата составляет не менее 10 лет. Редуктор ЦУ-160 не требует частого обслуживания, что делает его выгодным решением для предприятий с жёстким графиком работы.

Где применяется редуктор цилиндрический одноступенчатый ЦУ-160

Редуктор цилиндрический одноступенчатый ЦУ-160 используется в различных отраслях промышленности:

• на конвейерных линиях;
• в составе дробильного оборудования;
• на производстве смесителей и мешалок;
• в крановых механизмах;
• в станках металлообработки.

Благодаря универсальной конструкции и доступности запчастей, редуктор цилиндрический одноступенчатый ЦУ-160 активно применяется при модернизации устаревшего оборудования на предприятиях России.

Состав ремкомплекта и часто ломающиеся детали

Для поддержания высокой работоспособности рекомендуется использовать оригинальные запасные части от Гидромаш. Типичный ремкомплект для редуктора ЦУ-160 включает:

Чаще всего выходят из строя: сальники, подшипники и уплотнения. Своевременная замена этих элементов продлевает срок службы редуктора.

Условное обозначение редуктора ЦУ-160

Пример маркировки: Редуктор 1ЦУ-160-4-12K У2
Расшифровка:

• 1ЦУ — одноступенчатый цилиндрический;
• 160 — межосевое расстояние в мм;
• 4 — передаточное число;
• 12K — вариант сборки с коническим концом тихоходного вала;
• У2 — климатическое исполнение.

Примеры заказа редукторов серии ЦУ-160

На сайте Гидромаш доступны следующие модификации:

• Редуктор 1ЦУ-160-2,5-12К У2 — для конвейеров с высокой скоростью;
• Редуктор 1ЦУ-160-6,3-11Т У3 — для работы в запылённой среде;
• Редуктор 1ЦУ-160-4-14S УХЛ1 — для наружной установки в условиях Крайнего Севера.

По вопросам подбора нужной модификации обращайтесь через форму обратной связи или в Контакты.

— Почему редуктор ЦУ-160 не хочет работать на выходных?
— Потому что у него «номинальный режим» — только будни!

Часто задаваемые вопросы

Ниже — ответы на типичные вопросы по серии редукторов цилиндрических одноступенчатых ЦУ-160.

Доставка и поставки от Гидромаш

Поставщик: Гидромаш — прямой поставщик редукторов ЦУ-160 и аналогов. Доставка по всей России из Екатеринбурга. Оперативная отгрузка в города: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие. У нас — только оригинальные редукторы цилиндрические одноступенчатые ЦУ-160 с гарантией. Подберём оптимальную сборку под ваше оборудование. Ознакомиться с ассортиментом и заказать можно на сайте https://sd-tehno.ru/.
