Подшипник 3182172 для токарно-карусельного станка 1525

Подшипник 3182172 — это высоконагруженный двухрядный роликовый подшипник серии 3182000, предназначенный для работы в механизмах крупногабаритного станкостроительного и тяжелого промышленного оборудования. Он используется в узлах, испытывающих значительные радиальные нагрузки, таких как шпиндели токарно-карусельных станков 1525, обеспечивая высокую точность вращения и длительный ресурс.

Описание и назначение

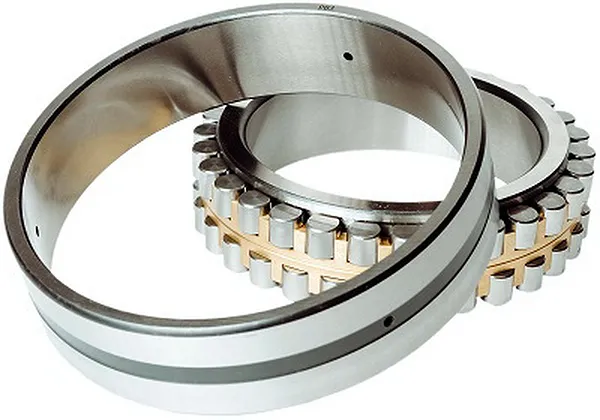

Подшипник 3182172 является радиальным роликовым двухрядным подшипником цилиндрического типа. Его ключевая конструктивная особенность — безбортовое наружное кольцо, позволяющее внутреннему кольцу с двумя рядами коротких цилиндрических роликов перемещаться вдоль оси, что компенсирует монтажные неточности и тепловые деформации вала. Внутреннее кольцо имеет коническое посадочное отверстие с конусностью 1:12, что обеспечивает надёжное и точное крепление на шпиндель, исключая проворачивание и проскальзывание. Этот подшипник для токарно-карусельного станка 1525 предназначен для восприятия исключительно высоких радиальных нагрузок, достигающих статической грузоподъёмности 3420 кН.

По своей сути, данный тип подшипника является специализированным решением для тяжелонагруженных опор с высокими требованиями к жёсткости и точности. В сравнении с шариковыми подшипниками, подшипник 3182172 демонстрирует значительно большую радиальную грузоподъёмность при сопоставимых габаритах. Исполнение с латунным сепаратором обеспечивает стабильную работу на высоких скоростях вращения (до 1000 об/мин) и устойчивость к ударным и вибрационным нагрузкам, что критически важно для металлообрабатывающих станков.

Вес, габариты, код ТН ВЭД, ГОСТ

Шпиндель держится, как танк на гусеницах

Если представить, что шпиндель токарно-карусельного станка — это тяжёлое танковое орудие, то подшипник 3182172 — это надёжная гусеничная пара, на которой оно вращается. Такой подшипник 3182172 не просто крутится, а солидно и неуклонно несёт свою нагрузку, не давая малейшего люфта.

Технические характеристики

Принцип работы

Подшипник 3182172 работает по принципу качения цилиндрических роликов между беговыми дорожками наружного и внутреннего колец. Два ряда роликов, разделённые латунным сепаратором, обеспечивают равномерное распределение радиальной нагрузки. Конструкция без бортов на наружном кольце делает данный подшипник «нефиксирующим» в осевом направении: внутренняя обойма (кольцо с роликами и сепаратором) может свободно перемещаться вдоль оси относительно наружного кольца. Эта особенность позволяет компенсировать тепловое удлинение шпинделя и неточности соосности при монтаже, предотвращая заклинивание и перегрузку.

Реализованный в подшипнике 3182172 конический посадочный напрессовывается на конус шпинделя, что обеспечивает идеальное прилегание и равномерное радиальное натяжение по всей поверхности контакта. Такое соединение исключает возникновение микропроскальзываний, ведущих к фреттинг-коррозии и износу посадочных мест. Именно этот подшипник для токарно-карусельного станка 1525 является ключевым узлом, определяющим точность центровки и отсутствие биения шпинделя, что напрямую влияет на качество обработки деталей.

Не затягивайте шпиндельную гайку без динамометрического ключа

Типичная ошибка при монтаже подшипника 3182172 на конус шпинделя — чрезмерная затяжка крепёжной гайки «на глазок». Это ведёт к деформации внутреннего кольца, перегреву подшипника при работе и преждевременному выходу из строя. Всегда используйте динамометрический ключ, ориентируясь на момент затяжки, указанный в паспорте станка или подшипника.

Температурный режим и срок службы

Рабочий температурный диапазон для самого подшипника 3182172 (материала колец и роликов) может достигать от -60°C до +150°C, однако фактический режим эксплуатации определяется применяемой смазкой. Для стандартных пластичных смазок (Литол-24) рекомендуемый диапазон составляет от -30°C до +120°C. При использовании термостойких масел (И-Г-А) верхний предел может быть расширен. Правильный температурный режим критически важен для ресурса изделия. Перегрев резко снижает вязкость масла и ускоряет окисление смазки, ведя к задирам на роликах и беговых дорожках.

Расчётный срок службы подшипника 3182172 при соблюдении рабочих условий (нагрузка, скорость, смазка, чистота) составляет десятки тысяч часов. Однако на практике ресурс сильно зависит от качества монтажа, регулярности обслуживания и наличия в системе абразивных частиц. При замене смазки по регламенту, своевременной очистке и отсутствии перегрузок, подшипник для токарно-карусельного станка 1525 может отработать несколько лет без замены даже в условиях интенсивной трёхсменной работы. Критически важно следить за уровнем шума и вибрации — их рост первый признак износа.

Область применения

Основная сфера применения подшипника 3182172 — тяжёлое машиностроение и станкостроение. Он является штатным подшипником для токарно-карусельного станка 1525, используемого для обработки крупногабаритных деталей типа шестерён, барабанов, корпусов турбин. Кроме того, этот тип подшипника востребован в металлообработке (опоры валков прокатных станов, вращающиеся столы фрезерных станков), горнодобывающей промышленности (механизмы буровых установок, вращающиеся части дробилок), нефтегазовой отрасли (роторы насосов большого диаметра). В автомобильной промышленности аналоги могут применяться в стендах для испытания двигателей, в строительстве — в мощных крановых механизмах. В ЖКХ подобные подшипники встречаются редко, но могут использоваться в опорах крупных насосных агрегатов водоканалов.

Современные технологии

Подшипник 3182172, будучи механическим компонентом, интегрируется в современную концепцию Industry 4.0 через оснащение датчиками вибрации и температуры. Это позволяет в режиме реального времени отслеживать его состояние, прогнозировать остаточный ресурс и планировать техобслуживание по фактическому состоянию, а не по графику. В комплексе с ПЛК станка данные с подшипникового узла могут сигнализировать о возникновении дисбаланса или перегрузки, предотвращая аварийный останов и снижая простой дорогостоящего оборудования.

Обслуживание и ремонт

Периодическое обслуживание подшипника 3182172 сводится к контролю и замене смазки, а также проверке температуры и уровня шума узла. Рекомендуется проводить регламентные работы согласно инструкции к станку 1525. Для продления срока службы крайне важно обеспечить чистоту смазочного материала и надёжную защиту узла от попадания пыли, стружки и эмульсии. Быстрее всего изнашиваются рабочие поверхности беговых дорожек и роликов при работе в условиях загрязнённой смазки или при недостаточном смазывании. Сепаратор и уплотнения (если предусмотрены) также являются расходным материалом.

Ремкомплект или ЗИП

Полный ремонт подшипника 3182172, как правило, нецелесообразен из-за необходимости высокоточного оборудования. Однако для обслуживания узла может потребоваться ремонтный комплект, включающий латунный сепаратор в сборе с роликами, комплект новых крепёжных гаек и шайб для фиксации на шпинделе, а также специальную консистентную смазку. При сильном износе производится замена подшипника в сборе. Компания «Гидромаш» предоставляет возможность заказа полного ЗИП (запасных частей, инструментов и принадлежностей) для данного типоразмера.

Аналоги устройства

При необходимости замены или подбора альтернативы, подшипник 3182172 может быть сопоставлен со следующими вариантами исполнений по ключевым параметрам (грузоподъёмность, габариты):
1. Роликовый радиальный подшипник с цилиндрическими роликами, серия NN, с двумя рядами роликов и исполнением без бортов на наружном кольце.
2. Двухрядный роликовый подшипник конического типа серии 3XXXX, но с обязательным учётом иного принципа восприятия осевых нагрузок.
3. Подшипник скольжения с гидродинамической смазкой для аналогичных посадочных мест, требующий иной системы смазки.
4. Сферический роликовый подшипник (серия 2XXXX), который компенсирует перекосы, но имеет меньшую радиальную грузоподъёмность при тех же габаритах.
5. Комбинированный упорно-радиальный роликовый подшипник, если помимо радиальных присутствуют значительные осевые нагрузки.

Условное обозначение

Экономические выгоды

Применение качественного подшипника 3182172 напрямую влияет на экономику производства. Уменьшение биения шпинделя ведёт к росту класса точности обработки, снижению брака и переделок. Увеличение межремонтного интервала снижает затраты на техобслуживание и запчасти, минимизирует простой дорогостоящего станка 1525. Надёжный подшипник для токарно-карусельного станка 1525 — это инвестиция в стабильность производственного процесса, которая быстро окупается за счёт роста выпуска годной продукции и отсутствия внеплановых остановок.

Изображения

Габаритные и присоединительные размеры

Основные габаритные размеры подшипника 3182172 стандартизированы: диаметр отверстия d=360 мм, наружный диаметр D=540 мм, ширина B=134 мм. Присоединение к валу осуществляется через коническое посадочное отверстие с конусностью 1:12 на внутреннем кольце. Это требует использования специальной переходной втулки или наличия конического хвостовика на шпинделе станка. Фиксация на валу производится гайкой, которая затягивается на резьбовую часть вала, создавая натяг. Монтаж данного подшипника для токарно-карусельного станка 1525 требует специального съёмника и строгого соблюдения технологии запрессовки, чтобы не повредить сепаратор и беговые дорожки.

Примеры заказа

Подшипник 3182172 Гидромаш — стандартное исполнение, коническое отверстие 1:12, латунный сепаратор, без дополнительных обозначений исполнения.

Подшипник 3182172-Л — тот же подшипник, где «Л» может обозначать применение латунного сепаратора (хотя это стандарт).

При заказе необходимо уточнять необходимость специальных исполнений (например, с канавками для смазки или со сферической наружной поверхностью), а также требуемый класс точности (P5, P6 для прецизионных применений).

Адаптация к российским условиям

Подшипник 3182172 полностью адаптирован к работе в сложных климатических и эксплуатационных условиях России и стран СНГ. Он совместим с широко распространёнными отечественными пластичными смазками (Литол, ЦИАТИМ), соответствующими ГОСТ. Конструкция рассчитана на работу в широком температурном диапазоне, характерном для неотапливаемых цехов зимой и жарких производств летом. Простота конструкции и надёжность делают его готовым к эксплуатации на предприятиях металлообработки, машиностроения и ЖКХ по всей территории РФ, в Беларуси, Казахстане и других странах Содружества.

Работа в экстремальных условиях

Подшипник 3182172 способен работать в экстремальных условиях при условии правильного подбора смазочного материала. При температурах ниже -30°C требуются морозостойкие смазки (ЦИАТИМ-201, 203). В условиях высоких температур (свыше +120°C) применяются термостойкие синтетические масла или специальные высокотемпературные пластичные смазки. Совместимость с отечественными рабочими жидкостями, включая индустриальные масла И-Г-А, И-40А по ГОСТ, обеспечивает его универсальность. Его надёжная конструкция допускает ремонтную замену и диагностику вибрационным методом даже в ограниченных условиях цеха или монтажной площадки.

Возможность работы на Марсе или Луне

Гипотетически, подшипник 3182172 мог бы найти применение в механизмах марсоходов или лунных буровых установок, при соблюдении ряда условий. Потребовалась бы специальная космическая смазка, работающая в вакууме при температурах от -150°C до +120°C. Конструкция с двумя рядами роликов и латунным сепаратором обладает достаточным запасом прочности, чтобы выдержать вибрации при старте ракеты. Главное — этот подшипник для токарно-карусельного станка 1525 привык к тяжёлой работе и экстремальным нагрузкам, а это именно то, что может понадобиться в суровых внеземных условиях.

Часто задаваемые вопросы

Почему выбирают «Гидромаш»

Выбирая подшипник 3182172 от Гидромаш, вы получаете оригинальную продукцию для ответственных узлов оборудования. Мы предлагаем купить подшипник для токарно-карусельного станка 1525 с гарантией 12 месяцев. Актуальную цену и возможность быстрой отгрузки со склада в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске или Казани уточняйте у наших менеджеров. Оперативная доставка по всей России и в страны СНГ позволяет минимизировать время простоя вашего оборудования. Чтобы заказать подшипник 3182172, свяжитесь с нами по телефону или через форму обратной связи в разделе Контакты.
