Пневмораспределители серии VP4000 — это высоконадежные устройства с электропневматическим управлением, разработанные для применения в промышленной автоматизации. Данная серия включает в себя следующие модели: VP4150, VP4250, VP4350, VP4450, VP4170, VP4270. Все они отличаются высокой производительностью, устойчивостью к вибрации и минимальными утечками. Пневмораспределители VP4000 обеспечивают быстрое и точное управление воздушными потоками в пневмосистемах, что делает их незаменимыми на производственных линиях, станках с ЧПУ, упаковочном и прессовом оборудовании.
Каждая модель серии VP4000 оснащена внутренним пилотным управлением, что упрощает подключение и повышает надежность. Допускается установка до 10 распределителей на единой монтажной плите, что позволяет компактно собрать блоки управления. Подключение трубопроводов возможно как сбоку, так и снизу — это делает монтаж более гибким и адаптивным под разные условия эксплуатации.
Пневмораспределители VP4000 зарекомендовали себя как надежные и долговечные компоненты пневматических систем. Высокая пропускная способность, устойчивость к внешним воздействиям и широкий температурный диапазон делают эту серию оптимальным выбором для российских условий эксплуатации. Ключевые преимущества всех моделей серии VP4000:
Серия пневмораспределителей VP4000 идеально подходит для автоматизации сложных технологических процессов, где важны стабильность, точность и долговечность.
Ниже представлена таблица габаритных и присоединительных размеров, а также массы каждой модели серии VP4000. Код ТН ВЭД: 8481 80 91 90 — клапаны прочие, прочие, прочие.
| Модель | Габаритные размеры, мм | Масса, кг |
|---|---|---|
| VP4150 | 97 × 40 × 48 | 0,8 |
| VP4250 / VP4350 / VP4450 | 138 × 53 × 60 | 1,3 |
| VP4170 | 97 × 40 × 48 | 0,85 |
| VP4270 | 138 × 53 × 60 | 1,35 |
| Параметр | Значение |
|---|---|
| Тип рабочей среды | Очищенный сжатый воздух с содержанием масла |
| Тип управления | Внутреннее пилотное управление |
| Рабочее давление, МПа | 0.2 – 0.9 |
| Испытательное давление, МПа | 1.35 |
| Диапазон температур, °C | +5 до +60 |
| Макс. частота срабатывания, Гц | 3 |
| Смазка | Требуется (турбинное масло ISO VG32) |
| Вспомогательное ручное управление | Не блокируемое |
| Монтажное положение | Произвольное |
| Электрический разъем | DIN |
| Напряжение питания | DC: 24 В; AC: 220 В |
| Допуск по напряжению | -15% до +10% |
| Потребляемая мощность | DC: 12 Вт; AC: 73 ВА (пуск), 28 ВА (удержание) |
| Класс изоляции | B |
| Искрогашение | По запросу |
| Индикатор состояния | По запросу |
Пневмораспределители серии VP4000 работают по принципу электропневматического управления с использованием пилотного сигнала. При подаче напряжения на соленоид происходит смещение золотника, изменяющего направление потока сжатого воздуха. Благодаря внутреннему пилотному управлению, распределитель не требует внешнего источника управляющего давления. Это упрощает схему подключения и повышает надежность системы. Встроенный ручной привод позволяет тестировать работу устройства при отсутствии электропитания.
Пневмораспределители VP4000 рассчитаны на эксплуатацию в диапазоне температур от +5 до +60 °C, что соответствует условиям большинства производственных цехов в России. При соблюдении условий эксплуатации, включая использование масляного тумана (ISO VG32), срок службы моделей серии VP4000 составляет не менее 10 млн циклов переключения. Устойчивость к вибрации и пыли позволяет использовать оборудование без дополнительных защитных кожухов.
Серия VP4000 активно применяется в металлургии, машиностроении, упаковке, пищевой и фармацевтической промышленности. Устройства устанавливаются на:
Благодаря универсальному монтажу и совместимости с большинством пневмосистем, модели VP4150, VP4250, VP4350, VP4450, VP4170, VP4270 легко интегрируются в существующее оборудование.

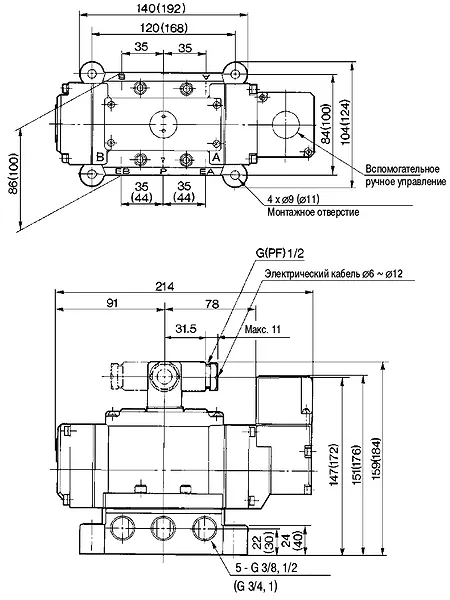

Пневмораспределитель VP4150
Размеры в скобках ( ) для исполнений с присоединительной резьбой G 3/4, 1

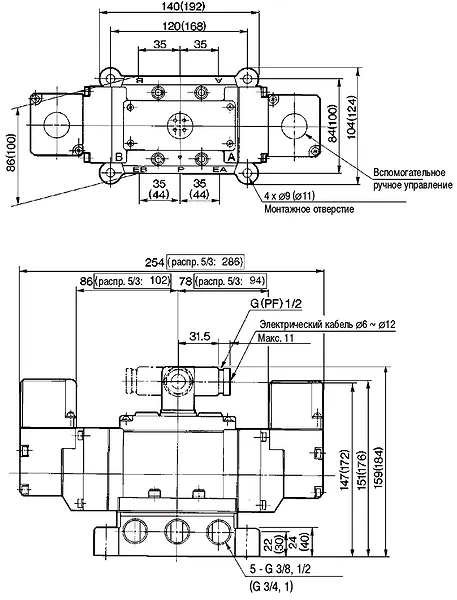

Пневмораспределители VP4250 / VP4350 / VP4450
Размеры в скобках ( ) для исполнений с присоединительной резьбой G 3/4, 1

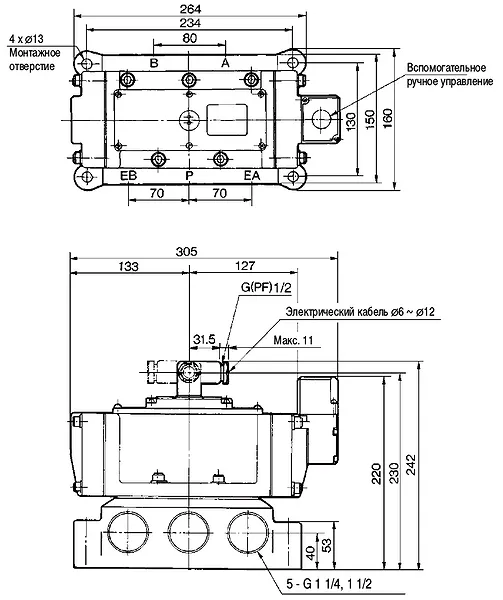

Пневмораспределитель VP4170

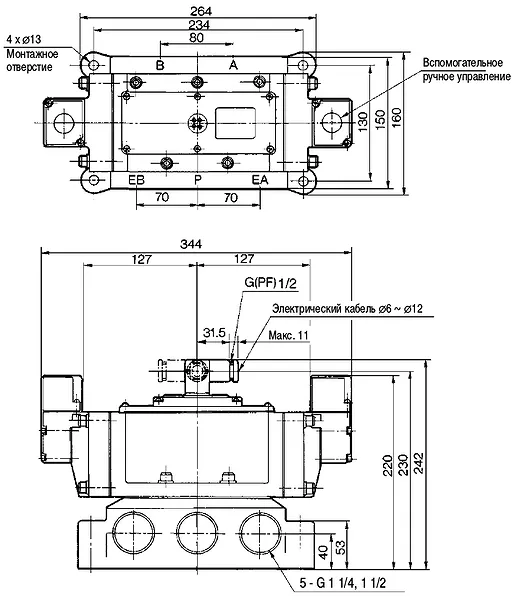

Пневмораспределитель VP4270
Пример обозначения: VP4250-24DC
Аналогичным образом кодируются другие модели: VP4150, VP4350, VP4450, VP4170, VP4270.
– Пневмораспределитель VP4350-220AC, шт.
– Блок из 5 шт. VP4170 на общей плите, комплект.
– VP4270 с индикатором состояния и искрогашением, поставка в Москву.
Ответы на популярные вопросы о пневмораспределителях VP4000.
— Почему инженер не разговаривает с пневмораспределителем VP4000?
— Потому что он уже всё решил за 0,1 секунды, а человек только начал думать…
