| Диаметр, Ду | 2,5 мм |
| Расход | ≈ 0,16 м3/ч |
| Давление, Мпа | 1 |
| Мощность | <12 Вт |
| Размеры, см | 4,5х4,5х9 |
| Вес, кг | < 0,5 кг |
Пневмораспределитель ПЭК 3/2,5 31 — компактный трехлинейный электромагнитный пилот для клапанов У7122А, У7124А, У7126А. Поможем купить и заказать этот узел по выгодной цене с доставкой по РФ и СНГ; действует гарантия 12 месяцев и быстрая отгрузка. Для удобства логистики — складские площадки в Москве, Санкт‑Петербурге (СПб), Ростове‑на‑Дону, Новосибирске, Казани. Бренд: ГИДРОМАШ. Пневмораспределитель ПЭК 3/2,5 31 оптимален для модернизации пневмоблоков и платформ, где важны стабильность, ресурс и соответствие ГОСТ.
Пневмораспределитель ПЭК 3/2,5 31 — трехлинейный, двухпозиционный, нормально закрытый распределитель со стыковым боковым присоединением и ручным дублированием срабатывания. Он управляет потоками сжатого воздуха в составе пневмоприводов и выступает пилотом для клапанов семейства У71. Пневмораспределитель ПЭК 3/2,5 31 обеспечивает низкие утечки, высокое быстродействие и корректную работу как при питании постоянным током, так и переменным (по каталожным исполнениям). Это решение выбирают, когда нужно быстро заказать надёжный пилот по разумной цене с официальной гарантией.
Для проектов замены и апгрейда соблюдайте правило совместимости: при переходе с П-РЭ 3/2,5-7312 сверяйте расположение стыковочных отверстий по фото и чертежам. Пневмораспределитель ПЭК 3/2,5 31 сохраняет логику управления пилотируемыми клапанами и помогает добиться устойчивого переключения без переработки схемы.
Инженерная шутка дня: скажите «пуск», и Пневмораспределитель ПЭК 3/2,5 31 ответит коротким «щёлк!» — диалог короче не бывает. Как выключатель в коридоре: незаметен, пока работает идеально, но управляет всем важным.
| Параметр | Значение (Пневмораспределитель ПЭК 3/2,5 31) |
|---|---|

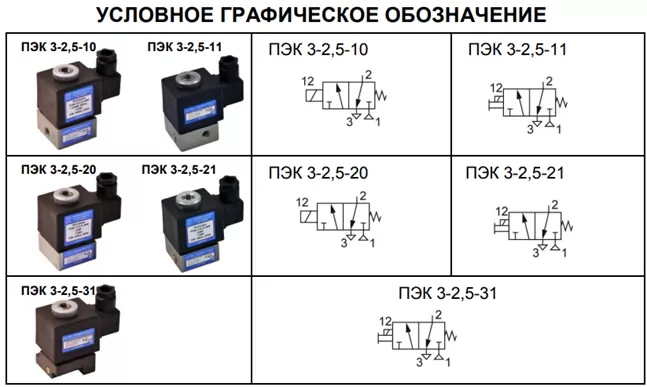

| Тип, схема | 3/2, трехлинейный, двухпозиционный, нормально закрытый |
| Условный проход (Ду) | 2,5 мм |
| Пропускная способность | ≈ 0,16 м3/ч |
| Присоединение | Стыковое боковое |
| Управление | Электромагнитное, с кнопкой ручного дублирования |
| Давление рабочее nominal / min | 1,0 МПа / 0,1 МПа |
| Время срабатывания (DC) | вкл/выкл: <0,025 / <0,012 с |
| Время срабатывания (AC) | вкл/выкл: <0,012 с |
| Утечка воздуха из полостей | < 5 см3/мин |
| Максимальное число срабатываний | до 500 1/с |
| Напряжение питания катушки | DC: 12/24/48/110 В; AC 50 Гц: 24/36/110/220/380 В; AC 60 Гц: 110/220 В |
| Потребляемая мощность | DC: <12 Вт; AC 50 Гц: <22 ВА; AC 60 Гц: <28 ВА |
| Степень защиты | IP54 по ГОСТ 14254 |
| Повышение температуры катушки | < 85 °C над окружающей средой |
| Масса | < 0,5 кг |
В исходном состоянии (без питания) пружина удерживает якорь, перекрывая подачу и стравливая выход в атмосферу — Пневмораспределитель ПЭК 3/2,5 31 работает как нормально закрытый. При подаче напряжения якорь притягивается, закрывает атмосферный канал и открывает путь от подачи к потребителю. Ручная кнопка дублирует электрический сигнал — это ускоряет наладку. Коаксиальная компоновка уплотнительного узла снижает утечки и поддерживает ресурс.
Типичная ошибка: при замене П-РЭ 3/2,5-7312 на Пневмораспределитель ПЭК 3/2,5 31 не сверяют стыковку — обязательно проверьте посадочные и каналы по чертежу/фото. Практический лайфхак: готовьте воздух по ГОСТ 17433 и используйте масло 10–35 мм2/с — ресурс уплотнений и катушки заметно возрастает.
Пневмораспределитель ПЭК 3/2,5 31 пригоден для эксплуатации по ГОСТ 15150 (исполнения УХЛ и О, категория 4). Фактический срок службы определяется качеством подготовки воздуха, стабильностью питания и корректностью монтажа. При соблюдении требований по смазке и фильтрации достигается заявленная частота срабатываний и снижается износ РТИ.
Пневмораспределитель ПЭК 3/2,5 31 используют в машиностроении, автомобильной, горнодобывающей, нефтегазовой отрасли, в металлообработке и деревообработке, химической и текстильной промышленности, строительстве и ЖКХ. Компактность и стабильная динамика делают его удобным пилотом в распределительных модулях и пневмоприводах.
Интеграция с коботами: Пневмораспределитель ПЭК 3/2,5 31 легко встраивается в пневмопанели коллаборативных роботов через стандартные коллекторы. Industry 4.0 / IoT / ПЛК: широкий диапазон напряжений упрощает подключение к ПЛК, а контроль циклов возможен через датчики расхода/давления в общей шине.
Чтобы продлить срок службы, для Пневмораспределитель ПЭК 3/2,5 31 рекомендуем ставить фильтр и маслораздачу, регулярно очищать каналы при стыковом монтаже, проверять сопротивление катушки и состояние пружины по регламенту. Быстроизнашиваемые части — уплотнения, пружины, кнопочный узел. Типовые операции: очистка седла, замена РТИ, контроль герметичности.
Рекомендуемый ЗИП для Пневмораспределитель ПЭК 3/2,5 31:
— Комплект уплотнительных колец (РТИ)
— Пружина якоря
— Уплотнительный узел якоря/седла
— Кнопка ручного дублирования с сальником (при наличии)
— Катушка соответствующего исполнения (DC/AC)
— Прокладки стыковочного узла
— Крепежные винты
Функционально близкие и стыковочные аналоги: П-РЭ 3/2,5-7312; П-РЭ 3/2,5-7412; П-РЭ 3/2,5-7415; П-РЭ 3/2,5-7212; П-РЭ 3/2,5-7315; ПЭК 3-2.5-72; ПЭК 3-2.5-73. При замене сопоставляйте стыковку и параметры катушки.
| Сегмент | Расшифровка |
|---|---|
| ПЭК | Пневмораспределитель электромагнитный, стыковое присоединение |
| 3 | Схема 3/2 (три линии, две позиции) |
| 2.5 | Условный проход Ду 2,5 мм |
| 31 | Конструктивное исполнение (стыковка серии 31) |
| DC12/24/48/110 | Напряжение катушки постоянного тока |
| AC24/36/110/220/380 | Напряжение катушки переменного тока (50/60 Гц) |
Переход на Пневмораспределитель ПЭК 3/2,5 31 снижает простои за счет стабильного быстродействия и малых утечек. ROI достигается благодаря уменьшению внепланового сервиса, стандартизации ЗИП и энергосбережению за счет оптимального расхода воздуха.

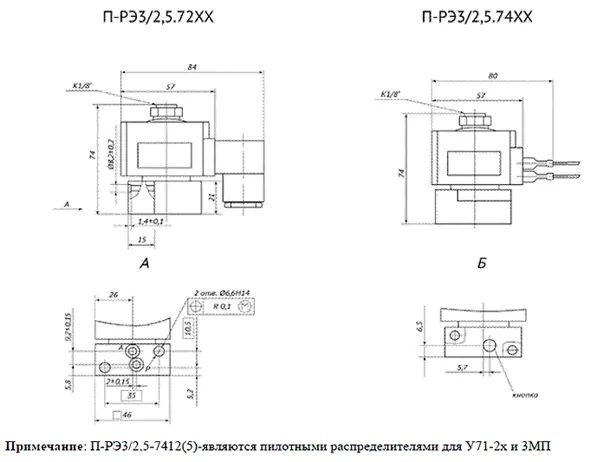

Монтаж стыковой: установка на базовую плиту с выполненными каналами; крепление — винтами через 2 отверстия. Типовые диаметры отверстий по серии: 3,4 / 4,5 / 6,6 мм (смотрите чертеж на изображениях выше). Перед заказом Пневмораспределитель ПЭК 3/2,5 31 рекомендуем сверить расположение отверстий со старым исполнением П-РЭ 3/2,5-7312.
— ПЭК 3-2.5-31 DC24 (катушка 24 В постоянного тока)
— ПЭК 3-2.5-31 AC220 50Гц (катушка 220 В переменного тока)
— ПЭК 3-2.5-31 DC12 (катушка 12 В DC)
Пневмораспределитель ПЭК 3/2,5 31 рассчитан для условий по ГОСТ 15150 (УХЛ/О). Рекомендуем блоки подготовки воздуха по ГОСТ 17433 с маслом 10–35 мм2/с — это стабилизирует работу при перепадах температур и запыленности.
Для эксплуатации при −40 °C укажите при заказе необходимость низкотемпературных уплотнений и масла по ГОСТ. Пневмораспределитель ПЭК 3/2,5 31 допускает обслуживание в «полевых» условиях: разборка стыковочного узла, замена РТИ и проверка катушки возможны стандартным инструментом при соблюдении техники безопасности.
Ироничный сценарий: обеспечьте герметичный модуль, «земную» атмосферу и чистый сжатый воздух — и Пневмораспределитель ПЭК 3/2,5 31 там тоже щёлкнет. Условия простые: давление, фильтрация и питание по знакомым стандартам.
Чем Пневмораспределитель ПЭК 3/2,5 31 отличается от П-РЭ 3/2,5-7312?
Функционально оба — 3/2 пилоты. Ключевые различия — стыковочные размеры и исполнение кнопки/сальника. Перед заменой сравните чертежи и отверстия по фото.
Как заказать Пневмораспределитель ПЭК 3/2,5 31 и получить доставку?
Вы можете купить и заказать с доставкой в города: Москва, Санкт‑Петербург, Екатеринбург, Новосибирск, Казань, Ростов‑на‑Дону. Отправляем по РФ и СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Наличие и цену уточняйте у менеджера.
Какое питание катушки выбрать: DC или AC?
Выбор зависит от вашей схемы ПЛК/питания: доступны DC 12/24/48/110 В и AC 24/36/110/220/380 В (50/60 Гц). Время срабатывания и мощность смотрите в таблице характеристик.
Какая гарантия и какие ГОСТ применимы?
Гарантия 12 месяцев. Степень защиты IP54 по ГОСТ 14254; качество воздуха — ГОСТ 17433; климат — ГОСТ 15150; нормальные условия — ГОСТ 19862.
Как и любой пилот 3/2, устройство чувствительно к качеству воздуха: при недостаточной фильтрации растёт износ уплотнений и седла. Рекомендуется использовать фильтр‑регулятор‑лоток (FRL) с маслом 10–35 мм2/с по ГОСТ 17433 и контролировать напряжение питания катушки для исключения перегрева. При вибрациях узел крепите через демпфирующие прокладки стыковочного блока.
Оригинальный Пневмораспределитель ПЭК 3/2,5 31 от поставщика ГИДРОМАШ — это возможность купить с официальной гарантией 12 месяцев, получить профессиональную консультацию и заказать быструю отгрузку. Складские локации: Москва, Санкт‑Петербург (СПб), Ростов‑на‑Дону, Новосибирск, Казань. Организуем оперативную доставку по РФ и СНГ. Цена и сроки поставки — по запросу. Бренд: Гидромаш.
Ключевая модель упоминается для релевантности: Пневмораспределитель ПЭК 3/2,5 31 — удобен в модернизации; Пневмораспределитель ПЭК 3/2,5 31 — заказать просто; Пневмораспределитель ПЭК 3/2,5 31 — купить с гарантией; Пневмораспределитель ПЭК 3/2,5 31 — цена по запросу; Пневмораспределитель ПЭК 3/2,5 31 — доставка по РФ и СНГ.
