Электронасосные центробежные скважинные насосы ЭЦВ представляют собой погружные агрегаты, состоящие из многосекционной центробежной насосной части и водозаполненного асинхронного электродвигателя. Глубинные насосы для скважин ЭЦВ разработаны для подъёма чистой питьевой воды из артезианских и промышленных скважин. Серия ЭЦВ применяется в системах городского и сельскохозяйственного водоснабжения, орошения, шахтного осушения, промышленных предприятиях и на водозаборных станциях.
Рабочая среда: вода с общей минерализацией до 1500 мг/л, содержанием механических примесей не более 0,01%, хлоридов — до 350 мг/л, сульфатов — до 500 мг/л, сероводорода — до 1,5 мг/л. pH — от 6,5 до 9,5. Температура перекачиваемой воды — до 25°C.
Конструкция насосов ЭЦВ оптимизирована для эксплуатации в жестких условиях. Агрегат состоит из погружного асинхронного двигателя с короткозамкнутым ротором («беличья клетка» — из меди), многосекционного центробежного насоса и вспомогательного оборудования. Соединение элементов — жесткая муфта.
Вращение ротора происходит в резинометаллических подшипниках, а осевые нагрузки воспринимает упорный подшипник в днище двигателя. На входе в насосную часть установлена защитная сетка-фильтр, препятствующая попаданию крупных частиц. Охлаждение двигателя осуществляется перекачиваемой жидкостью.
Проточная часть электронасосных центробежных скважинных насосов ЭЦВ изготавливается из коррозионностойких материалов: чугуна, нержавеющей стали, бронзы, поликарбоната и стеклопластика. Выбор материала зависит от модификации и определяет долговечность в условиях агрессивной среды.
Серия насосов ЭЦВ представлена моделями с диаметром от 4 до 12 дюймов, что позволяет подобрать оборудование под любой тип скважины. Доступны резьбовые и фланцевые присоединения.
Основные отличия моделей:
Расшифровка приведена по структуре обозначения серии. Нужного исполнения нет в наличии — подберём аналог по этим же параметрам.
ЭЦВ 6-10-80

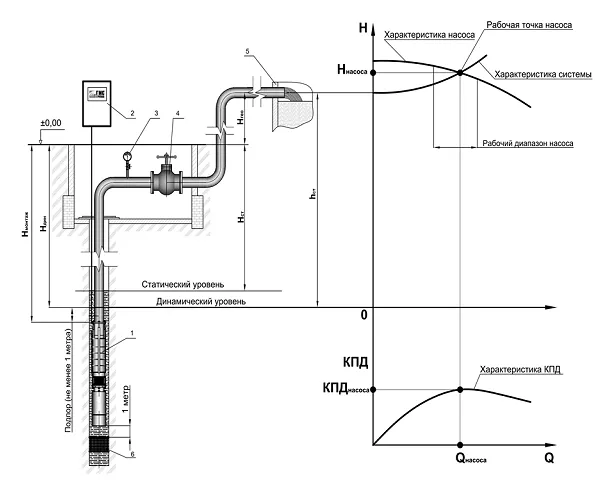

Схема подключения электронасосного центробежного скважинного насоса ЭЦВ: вид сбоку, с обозначением компонентов системы.
| Модель | Подача, м³/ч | Напор, м | Мощность, кВт | Частота вращения, об/мин |
|---|---|---|---|---|
| ЭЦВ 4-2,5-65 | 2.5 | 65 | 1.1 | 3000 |
| ЭЦВ 4-2,5-80 | 2.5 | 80 | 1.1 | 3000 |
| ЭЦВ 4-2,5-100 | 2.5 | 100 | 2.2 | 3000 |
| ЭЦВ 4-6,5-70 | 6.5 | 70 | 2.2 | 3000 |
| ЭЦВ 5-4-75 | 4 | 75 | 2.2 | 3000 |
| ЭЦВ 6-4-70 | 4 | 70 | 3 | 3000 |
| ЭЦВ 8-25-100 | 25 | 100 | 11 | 3000 |
| ЭЦВ 10-65-275*нрк | 65 | 275 | 75 | 3000 |
| ЭЦВ 12-250-140*нро | 250 | 140 | 130 | 3000 |
Электронасосные центробежные скважинные насосы ЭЦВ работают по принципу центробежной силы. Вода поступает через входной фильтр в рабочее колесо, которое, вращаясь с частотой 3000 об/мин, придаёт жидкости радиальное ускорение. За счёт этого создаётся напор, позволяющий поднимать воду с большой глубины. Многосекционная конструкция обеспечивает накопление напора по ступеням насоса.
Диапазон рабочих температур — от +3°C до +25°C. Превышение температуры может привести к перегреву электродвигателя и снижению ресурса подшипников. При соблюдении условий эксплуатации и регулярном ТО скважинные насосы ЭЦВ служат до 10 лет и более.
Электронасосные центробежные скважинные насосы ЭЦВ используются:
| Модель | Макс. диаметр, мм | Масса, кг | Код ТН ВЭД |
|---|---|---|---|
| ЭЦВ 4 | 96 | от 25 до 40 | 8413.60.000 |
| ЭЦВ 5 | 120 | от 35 до 50 | 8413.60.000 |
| ЭЦВ 6 | 145 | от 45 до 70 | 8413.60.000 |
| ЭЦВ 8 | 186 | от 60 до 90 | 8413.60.000 |
| ЭЦВ 10 | 235 | от 80 до 120 | 8413.60.000 |
| ЭЦВ 12 | 281 | от 100 до 160 | 8413.60.000 |
Наиболее уязвимые узлы насосов ЭЦВ — резинометаллические подшипники, упорный подшипник, обмотка статора. В комплект ремонта могут входить:
Пример запроса на покупку: «Насос ЭЦВ 8-40-120*, 1 шт, с кабелем и станцией управления — Москва».
Доставка осуществляется в Контакты через форму заказа.
Поставщик — Гидромаш. Завод расположен в Екатеринбурге, что обеспечивает оперативную сборку и отгрузку. Доставка электронасосных центробежных скважинных насосов ЭЦВ осуществляется по всей России: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие города. Гибкие условия поставки, поддержка и техническая консультация — на https://sd-tehno.ru/.
