| Диаметр, Ду | 150 |
| Вес, кг | 37 |
| Производимые модели | Расход | Давление, Мпа | Вес, кг | Диаметр, Ду | Цена | |
|---|---|---|---|---|---|---|
 |
Механический магистральный масломер, 1" | 12 | 3,45 | 3,5 | - | По запросу |
 |
Расходомер с пистолетом для пневматических нагнетателей смазки""" | - | 7 | 1,1 | - | По запросу |
 |
Электронный масломер, 1/2" | 5 | 6,9 | 0,85 | - | По запросу |
 |
Электромагнитный расходомер Карат 551-150-0 | - | - | 37 | 150 | По запросу |
Электромагнитный расходомер Карат 551-150-0 — это высокоточный прибор для измерения и учёта объёма и расхода холодной и горячей воды, а также других электропроводящих жидких сред. Устройство предназначено для организации надёжного и долговечного коммерческого и технологического учёта с выходными сигналами для систем автоматизации, что делает его оптимальной покупкой для ответственных узлов.
Электромагнитный расходомер Карат 551-150-0 является ключевым элементом систем промышленного и коммунального учёта. Его основное назначение — точное измерение объёма и объёмного расхода жидкости в трубопроводах диаметром до 150 мм. Устройство решает задачи бесконтактного измерения, что исключает создание гидравлического сопротивления и обеспечивает высокую надёжность и долгий срок службы даже в агрессивных средах.
В отличие от механических счётчиков, которые подвержены износу от трения и загрязнений, электромагнитный расходомер Карат 551-150-0 не имеет движущихся частей в измерительной части. Это позволяет добиться стабильно высокой точности показаний на протяжении всего срока эксплуатации при измерении расхода от 2.28 до 570 м³/ч. Основными преимуществами данного расхода являются его универсальность, стойкость к загрязнениям и возможность работы в широком диапазоне температур рабочей среды.
Задача, которую выполняет этот высокоточный электромагнитный расходомер, — преобразование объёма протекающей жидкости в стандартизированные электрические сигналы или цифровые данные для систем АСУ ТП, диспетчеризации и коммерческого учёта. С его помощью можно эффективно и надёжно вести точный учёт, что делает решение о его покупке экономически обоснованным для снижения затрат и потерь.
Принцип действия этого электромагнитного расходомера Карат чем-то напоминает работу динамо-машины на старом велосипеде, только вместо колеса — поток воды, а вместо магнита — управляемое электромагнитное поле. Жидкость «генерирует» электрический сигнал, сила которого напрямую зависит от скорости её течения. Таким образом, электромагнитный расходомер Карат 551-150-0 не мешает потоку, а тихо и точно его «подслушивает», превращая движение в точные цифры учёта.
| Параметр | Значение для модели КАРАТ-551-150 |
|---|---|
| Типоразмер / Ду | 150 мм |
| Минимальный измеряемый расход (Qmin), м³/ч | 2.28 |
| Переходный расход (Qt2), м³/ч | 3.80 |
| Переходный расход (Qt1), м³/ч | 5.70 |
| Номинальный расход (Qnom), м³/ч | 285.0 |
| Максимальный измеряемый расход (Qmax), м³/ч | 570.0 |
| Габариты, мм | 330x300x400 |
| Масса, кг | 37 |
| Тип рабочей среды | Электропроводящие жидкости (вода, водные растворы) |
| Тип подключения | Фланцевое, Ду150 |
Принцип работы электромагнитного расходомера Карат 551-150-0 основан на законе электромагнитной индукции Фарадея. Внутри первичного преобразователя, который монтируется в разрыв трубопровода, системой катушек создаётся постоянное или переменное магнитное поле. Когда электропроводящая жидкость (например, вода) протекает через это поле, в ней индуцируется электродвижущая сила (ЭДС), пропорциональная средней скорости потока.
Эта ЭДС улавливается парой измерительных электродов, расположенных на внутренней поверхности измерительной трубки перпендикулярно направлению магнитного потока. Полученный сигнал передаётся в электронный блок (преобразователь), где микропроцессорная система проводит его усиление, фильтрацию от помех и вычисление мгновенного значения расхода и накопленного объёма. Таким образом, электромагнитный расходомер Карат преобразует скорость потока в точные цифровые данные, доступные для отображения на дисплее и передачи по интерфейсам связи.
На точность и стабильность работы устройства напрямую влияют такие параметры, как однородность магнитного поля, электропроводность жидкости, скорость потока и отсутствие вибраций. Поэтому для корректной работы важно обеспечить прямые участки трубопровода до и после расходомера, рекомендованные производителем, а также надёжное заземление прибора.
Самая распространённая ошибка при установке электромагнитного расходомера Карат 551-150-0 — пренебрежение требованиями к прямым участкам трубопровода до и после прибора. Недостаточная длина прямого участка приводит к завихрениям потока, которые искажают картину магнитного поля и вызывают значительные погрешности измерения. Перед тем как купить и установить расходомер, обязательно сверьтесь с монтажной схемой и выделите необходимое пространство — это сэкономит вам нервы и средства на последующей переделке и калибровке.
Электронный блок и первичный преобразователь электромагнитного расходомера Карат 551-150-0 рассчитаны на работу в широком диапазоне температур окружающей среды — от -25°C до +60°C. Диапазон температур измеряемой среды может быть ещё шире, в зависимости от исполнения и материалов уплотнений. Качество и чистота рабочей среды — ключевые факторы, влияющие на ресурс. Абразивные частицы и агрессивные химические соединения могут повреждать внутреннее покрытие измерительной трубки и электроды.
При соблюдении условий эксплуатации, использовании фильтров грубой очистки и проведении периодического технического обслуживания, срок службы данного электромагнитного расходомера составляет не менее 10-12 лет. Электронные компоненты имеют запас прочности и стабильности параметров, обеспечивая долговременную точность измерений, что является весомым аргументом для его покупки.
Электромагнитный расходомер Карат 551-150-0 активно используется в самых разных отраслях промышленности и ЖКХ благодаря своей универсальности и надёжности. В машиностроении и автомобильной промышленности он применяется для учёта технологической воды в моечных и охлаждающих контурах. Химическая промышленность и нефтегазовая отрасль используют его для измерения расвода электропроводящих реагентов, растворов и пластовой воды.
В сфере ЖКХ и строительства это основной прибор для коммерческого учёта холодной и горячей воды на вводах в здания, тепловых пунктах и насосных станциях. Металлообработка, деревообработка и текстильная промышленность задействуют его в системах водооборотного снабжения и очистки сточных вод. Горнодобывающая промышленность применяет для контроля водоподачи в технологических процессах обогащения руд.
Обслуживание электромагнитного расходомера Карат 551-150-0 в основном сводится к периодической внешней проверке целостности корпуса, кабельных вводов и состояния заземления. Важно следить за чистотой дисплея электронного блока и отсутствием влаги внутри клеммной коробки. Продлить срок службы помогает установка фильтра перед расходомером для защиты внутреннего покрытия от абразивного износа.
Элементами, которые могут потребовать внимания в ходе длительной эксплуатации, являются прокладки фланцевых соединений и, в редких случаях, электроды первичного преобразователя при работе в особо агрессивных средах. Электронный блок, как правило, имеет высокий запас надёжности, но в случае неисправности подлежит замене или ремонту в специализированном сервисном центре.
Для обеспечения бесперебойной работы и быстрого восстановления работоспособности рекомендуется иметь комплект быстроизнашиваемых деталей (ЗИП). В базовый ремонтный комплект для электромагнитного расходомера Карат могут входить: уплотнительные прокладки (манжеты) для фланцевых соединений (позиция 5 на схеме), крепёжные болты и гайки (позиции 1, 2), болты заземления с графитной смазкой (позиция 3). Также в наличии возможны сменные электроды и внутренние защитные втулки для первичного преобразователя. Заказать оригинальный ЗИП для вашей модели можно у наших менеджеров при оформлении покупки основного устройства.
На рынке представлены различные модели и исполнения расходомеров, которые могут рассматриваться как аналогичные по функционалу. Вот несколько примеров условных аналогов по характеристикам:
| Тип / Модель (обобщённо) | Ключевые характеристики |
|---|---|
| Многоструйный механический счётчик воды | Ду 150, измерение чистых вод, низкое давление, механический отсчёт. |
| Вихревой расходомер для жидкостей и газов | Ду 150, измерение по частоте вихрей, для сред с низкой электропроводностью. |
| Ультразвуковой расходомер время-импульсный | Ду 150, бесконтактное измерение, для любых жидкостей, высокая цена. |
| Тахометрический (турбинный) расходомер | Ду 150, измерение чистых маловязких жидкостей, наличие движущейся части. |
| Электромагнитный расходомер общего назначения | Ду 150, фланцевое исполнение, 4-20 мА и импульсный выход, HART-протокол. |
| Элемент кода | Значение |
|---|---|
| КАРАТ-551 | Серия электромагнитных расходомеров-счётчиков. |
| 150 | Условный проход (Ду), мм. |
| 0 (в Карат 551-150-0) | Базовая (стандартная) комплектация или исполнение. |
Инвестиция в покупку высокоточного электромагнитного расходомера Карат 551-150-0 приносит прямые экономические выгоды. Во-первых, он минимизирует погрешности коммерческого учёта, предотвращая финансовые потери от «недовеса» или «недолива». Во-вторых, интеграция в системы АСУ ТП позволяет оптимизировать технологические процессы, снижая расход энергии на перекачку. В-третьих, его высокая надёжность и отсутствие движущихся частей сокращают простои на ремонт и обслуживание. В итоге, окупаемость (ROI) такого устройства за счёт экономии ресурсов и снижения эксплуатационных затрат может составить всего несколько месяцев, особенно на крупных объектах с интенсивным водооборотом.

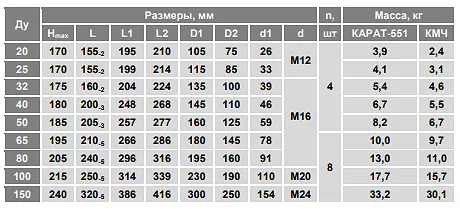

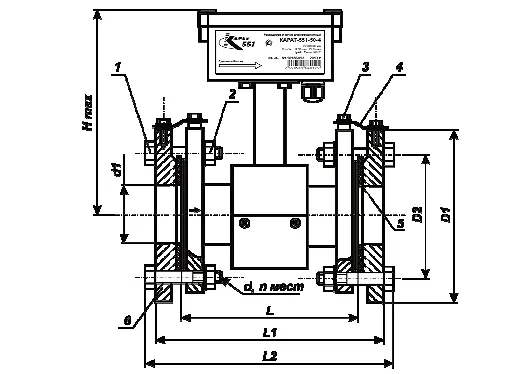

Общие габаритные размеры первичного преобразователя и электронного блока в сборе составляют 330 мм в длину, 300 мм в ширину и 400 мм в высоту. Присоединение к трубопроводу осуществляется посредством фланцевого соединения на давление, соответствующее Ду150. Стандартное исполнение предполагает фланцы по ГОСТ или ISO с соответствующим межосевым расстоянием отверстий под крепёж.
Для корректного монтажа необходимо обеспечить свободный доступ к электронному блоку для снятия показаний и обслуживания, а также учесть пространство для демонтажа прибора без разборки смежных участков трубопровода. На представленных изображениях наглядно показаны все необходимые размеры, включая расположение крепёжных элементов (1, 2) и контактов заземления (3), что особенно важно для правильного функционирования электромагнитного расходомера Карат 551-150-0.
Модель Электромагнитный расходомер Карат 551-150-0 — базовая версия с фланцевым подключением Ду150 для коммерческого учёта воды с выходными сигналами по току и импульсам.
Модель КАРАТ-551-150 — условное обозначение в технической документации для спецификаций и проектов.
Электромагнитный расходомер Карат 551-150-0 полностью адаптирован к реалиям российской промышленности и ЖКХ. Он рассчитан на работу в характерном для России и стран СНГ широком диапазоне температур, сохраняя точность измерений как в зимний период, так и в летнюю жару. Конструкция совместима с рабочими средами, используемыми в отечественных сетях (водопроводная, техническая, сетевая вода). Устройство устойчиво к типовым помехам в промышленных электросетях и готово к круглосуточной эксплуатации на объектах с высокой ответственностью, будь то котельная в Сибири или насосная станция в южных регионах.
Конструкция и элементная база электромагнитного расходомера Карат 551-150-0 обеспечивают его работоспособность в условиях, приближённых к экстремальным. Электронный блок в защищённом исполнении может функционировать при отрицательных температурах до -25°C, а специальные исполнения первичного преобразователя допускают работу с горячими жидкостями. Совместимость с различными отечественными рабочими жидкостями, регламентируемыми ГОСТ, делает его универсальным решением.
Простота конструкции первичного преобразователя (отсутствие движущихся частей, проточная часть) минимизирует риски поломок. Диагностика неисправностей доступна по кодам ошибок на дисплее, а большинство операций по ревизии и очистке электродов могут быть проведены на месте без демонтажа всего прибора, что критически важно для удалённых или труднодоступных объектов.
Какой проводящей жидкостью может измерять расход электромагнитный расходомер Карат 551-150-0?
Он предназначен для измерения расхода любых электропроводящих жидкостей. Это, в первую очередь, холодная и горячая вода любой степени очистки (из водопровода, скважины, реки), а также сточные воды, водные растворы кислот, щелочей, солевые растворы, пиво, вино, молоко и т.д. Минимальная требуемая удельная электрическая проводимость среды обычно указывается в паспорте.
Как осуществляется доставка электромагнитного расходомера Карат?
Мы организуем доставку по всей России и странам СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Стоимость и сроки доставки рассчитываются индивидуально.
Точную цену на электромагнитный расходомер Карат 551-150 необходимо уточнять у наших менеджеров, так как она может зависеть от объёма заказа, текущих акций и выбранной комплектации. Актуальную стоимость можно узнать, заполнив форму запроса коммерческого предложения.
Какой срок гарантии на устройство и что она покрывает?
Мы предоставляем гарантию 12 месяцев с момента отгрузки оборудования со склада. Гарантия распространяется на все компоненты устройства (первичный преобразователь и электронный блок) и покрывает заводские дефекты и неисправности, возникшие при соблюдении условий эксплуатации, указанных в техническом паспорте. Для получения гарантийного обслуживания необходим правильно заполненный гарантийный талон.
Выбирая электромагнитный расходомер Карат 551-150-0, вы получаете не просто прибор, а надёжное решение от проверенного поставщика. Мы предлагаем купить оригинальное оборудование бренда Гидромаш с полным пакетом документов и гарантией производителя сроком 12 месяцев.
Мы обеспечиваем оперативную доставку по всей территории России и в страны СНГ, профессиональную консультацию по подбору, монтажу и обслуживанию. Чтобы заказать или уточнить цену на электромагнитный расходомер Карат 551-150-0, обратитесь к нашим менеджерам удобным для вас способом.
