Электродвигатели АЭ4-400Х-4У2

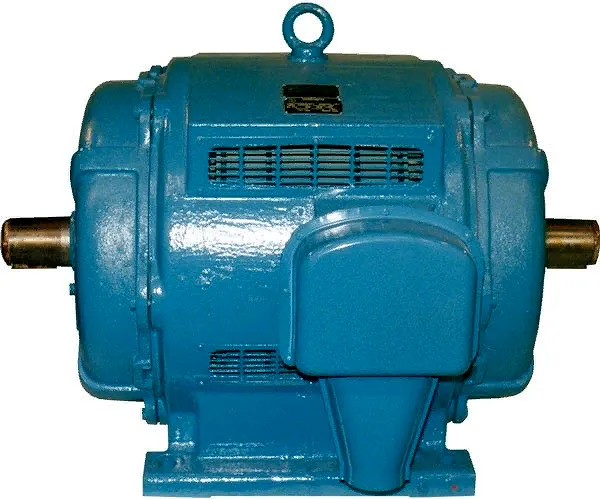

Электродвигатель АЭ4-400Х-4У2 — это высоковольтный асинхронный двигатель с короткозамкнутым ротором, предназначенный для надежного привода пятимашинных преобразовательных агрегатов на шагающих экскаваторах и другом тяжелом промышленном оборудовании. Его ключевыми преимуществами являются высокая мощность, соответствие российским стандартам и способность работать в сложных климатических условиях.

Описание и назначение

Электродвигатели АЭ4-400Х-4У2 представляют собой специальные высоковольтные машины, спроектированные для длительной и интенсивной эксплуатации в составе горнодобывающей техники. Основное назначение данных электродвигателей — обеспечение стабильной работы пятимашинных преобразовательных агрегатов на карьерных экскаваторах, таких как ЭКГ-5, ЭКСГ-5, ЭКГ-4,6Б, ЭКГ-5В и ЭКГ-5А-УС. Это оборудование является сердцем силовой установки, отвечая за преобразование и подачу электроэнергии к рабочим механизмам.

По сравнению с универсальными двигателями, электродвигатели АЭ4-400Х-4У2 отличаются повышенной надежностью конструктивных узлов, адаптацией к вибрационным и ударным нагрузкам, характерным для работы тяжелой техники, а также способностью функционировать при значительном крене и дифференте платформы. Использование именно таких специализированных электродвигателей критически важно для минимизации простоев в условиях непрерывной добычи полезных ископаемых.

Ключевыми техническими особенностями данного электродвигателя являются переменный трехфазный ток напряжением 6000 В, номинальная мощность 500 кВт и синхронная частота вращения 1500 об/мин. Модель адаптирована для работы в жестких условиях, что подтверждается климатическим исполнением У2 и степенями защиты IP23. Это позволяет купить электродвигатель АЭ4-400Х-4У2 для эксплуатации даже в северных регионах.

Вес, габариты, код ТН ВЭД, ГОСТ

Когда тишина на карьере дороже шума двигателя

Карьерный экскаватор без исправного электродвигателя АЭ4-400Х-4У2 подобен могучему богатырю без сердца — впечатляющие габариты есть, а силы нет. Его молчание оборачивается миллионными убытками за каждый час простоя. Именно поэтому выбор и своевременная замена ключевого узла — вопрос не технический, а экономический.

Технические характеристики

Принцип работы

Принцип действия электродвигателя АЭ4-400Х-4У2 основан на создании вращающегося магнитного поля статором при подаче на него трехфазного высокого напряжения 6000 В. Это поле индуцирует токи в короткозамкнутом роторе, в результате взаимодействия которых возникает крутящий момент, приводящий ротор во вращение. Высокое напряжение питания позволяет передавать значительную мощность (500 кВт) при относительно умеренных токах в подводящих кабелях, что снижает потери и повышает общую надежность системы электропривода экскаватора.

Конструкция двигателя АЭ4-400Х-4У2 специально усилена для работы в условиях переменных нагрузок и вибраций. Жесткая обмотка статора, уложенная в открытые пазы, и литая алюминиевая клетка ротора обеспечивают высокую механическую и электрическую прочность. Эффективное воздушное охлаждение через жалюзи в подшипниковых щитах поддерживает рабочую температуру в рамках класса изоляции F даже при продолжительной работе (режим S1).

Для подключения питающего кабеля используется штампованная коробка выводов с кабельной муфтой, рассчитанная как на алюминиевые, так и на медные кабели. Шесть концов обмотки статора, соединенных в «звезду», выведены на фарфоровые изоляторы, обеспечивая безопасное и надежное подсоединение. При эксплуатации электродвигателя АЭ4-400Х-4У2 критически важно следить за контролем температуры обмоток и подшипниковых узлов, а также уровнем вибрации, для чего предусмотрены опциональные датчики.

Горячие подшипники и холодный расчет

Типичная ошибка — использование неподходящей смазки или её переизбыток в подшипниковых узлах электродвигателя АЭ4. Излишки смазки Литол-24, ЦИАТИМ-201 или 202 при нагреве могут вытекать, попадать на обмотки и изоляцию, снижая их ресурс. Лайфхак: смазывайте подшипники строго по регламенту, а перед первым пуском нового или отремонтированного двигателя АЭ4-400Х-4У2 проверьте, нет ли излишков смазки в дренажных отверстиях щитов.

Температурный режим и срок службы

Электродвигатель АЭ4-400Х-4У2 рассчитан на работу в широком диапазоне температур окружающей среды: от -45°C до +40°C для исполнения У2 и от -10°C до +45°C для исполнения Т2. Класс нагревостойкости изоляции F допускает длительную рабочую температуру до 155°C, что создает значительный запас надежности. Качество и чистота воздуха также влияют на ресурс: содержание агрессивных газов (сернистого газа, хлоридов) и пыли строго регламентировано.

Срок службы электродвигателя АЭ4-400Х-4У2 при правильной эксплуатации, своевременном обслуживании подшипников (замена смазки) и отсутствии перегрузок может составлять десятки лет. Ключевыми факторами, сокращающими ресурс, являются: работа в режимах, вызывающих перегрев обмоток, вибрации выше допустимых из-за несоосности муфты, использование некондиционных смазочных материалов или их отсутствие. Купить оригинальные электродвигатели АЭ4-400Х-4У2 — значит получить изделие с заложенным конструкцией большим потенциалом долговечности.

Область применения

Электродвигатели АЭ4-400Х-4У2 нашли основное применение в горнодобывающей промышленности, где они используются в качестве главного привода пятимашинных агрегатов на мощных шагающих экскаваторах (ЭКГ-5, ЭКСГ-5 и т.д.). В машиностроении и металлообработке подобные двигатели могут применяться для привода тяжелых испытательных стендов или прокатных станов. В строительстве и промышленности ЖКХ оборудование такого класса мощности может использоваться на крупных насосных станциях или дробильных комплексах. Надежность и адаптация к сложным условиям делают электродвигатель АЭ4-400Х-4У2 востребованным там, где требуется бесперебойная работа энергонасыщенного оборудования.

Современные технологии

Электродвигатели АЭ4-400Х-4У2, будучи классическим промышленным оборудованием, интегрируются в концепции Industry 4.0 через системы мониторинга состояния. Опциональные датчики температуры и вибрации, подключенные к ПЛК и SCADA-системам, позволяют отслеживать тренды износа, прогнозировать отказы (предиктивная диагностика) и планировать обслуживание. Это снижает незапланированные простои карьерной техники и повышает общую эффективность предприятия.

Обслуживание и ремонт

Правильное обслуживание — залог многолетней бесперебойной работы электродвигателя АЭ4-400Х-4У2. Основные процедуры включают регулярный контроль состояния подшипников качения (шум, нагрев), своевременную замену пластичной смазки (Литол-24, ЦИАТИМ-201, 202), проверку состояния контактных соединений в коробке выводов и мониторинг чистоты системы охлаждения (жалюзи, воздушные каналы). Также необходимо контролировать центровку соединения с приводным механизмом через эластичную муфту, чтобы избежать повышенных вибраций.

Чаще всего изнашиваются именно подшипниковые узлы. При возникновении повышенного шума, биения или перегрева требуется их диагностика и замена. Капитальный ремонт электродвигателей АЭ4-400Х-4У2 включает перемотку статора, восстановление ротора, замену уплотнений и подшипников. Такой ремонт должен выполняться в специализированных мастерских, имеющих оборудование для динамической балансировки ротора и испытания высоковольтной изоляции. Возможность заказать или купить ремонтный комплект напрямую у поставщика «Гидромаш» упрощает организацию восстановительных работ.

Ремкомплект или ЗИП

Для организации технического обслуживания и ремонта двигателя АЭ4-400Х-4У2 рекомендуется иметь под рукой комплект быстроизнашиваемых и сменных деталей (ЗИП). В его состав обычно входят: комплект радиальных подшипников качения (70322), необходимое количество консистентной смазки (Литол-24), набор сальниковых уплотнений для вала, крепежные элементы (болты, гайки, шайбы) для коробки выводов и подшипниковых щитов, а также набор прокладок. Заказать оригинальный ремкомплект можно у официального поставщика, что гарантирует полное соответствие деталей и долгий ресурс после замены.

Аналоги устройства

На рынке представлены различные аналоги высокой мощности для привода тяжелого оборудования. К ним относятся: асинхронные электродвигатели с высотой оси вращения 400 мм на напряжение 6000 В в исполнении IP23/IC01; высоковольтные двигатели с мощностью 500-630 кВт и синхронной частотой 1500 об/мин для экскаваторов; специализированные моторы для пятимашинных агрегатов с климатическим исполнением У/Т2; трёхфазные двигатели с литой алюминиевой обмоткой ротора и прямым пуском; промышленные электродвигатели с монтажным исполнением IM1001 и соединением «звезда». Выбор конкретной замены должен основываться на точном соответствии технических параметров и габаритных размеров.

Условное обозначение

Экономические выгоды

Использование оригинальных и надежных электродвигателей АЭ4-400Х-4У2 напрямую влияет на экономику предприятия. Снижение риска внезапного отказа главного привода экскаватора минимизирует многомиллионные потери от простоя техники. Высокий КПД (94,7%) и оптимальный коэффициент мощности (0,88) снижают потери электроэнергии. Длительный срок службы и ремонтопригодность сокращают затраты на жизненный цикл оборудования, обеспечивая высокую окупаемость инвестиций (ROI) и стабильность производственного процесса.

Изображения

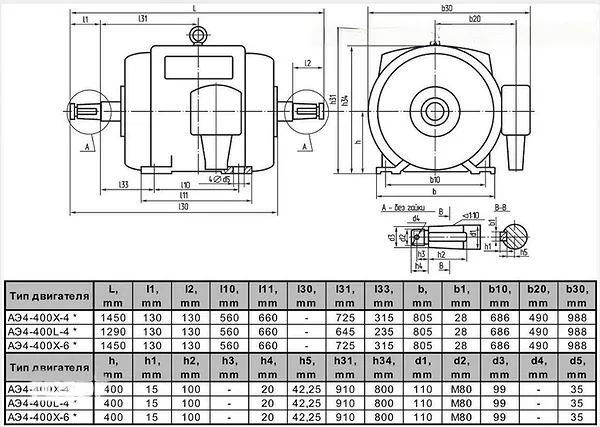

Габаритные и присоединительные размеры

Электродвигатель АЭ4-400Х-4У2 имеет значительные массогабаритные показатели, что обусловлено его мощностью. Масса составляет около 2070 кг. Точные габаритные размеры (длина, ширина, высота) зависят от конкретной модификации и длины корпуса, обозначаемой индексом «Х». Высота оси вращения стандартизована и составляет 400 мм. Монтажное исполнение IM1001 подразумевает крепление на лапах. Присоединение к приводному механизму осуществляется через гибкую эластичную муфту (зубчатую или аналогичную), что требует правильной центровки валов. Установка двигателя в ограниченном пространстве машинного зала экскаватора требует точного соблюдения монтажных схем и обеспечения необходимых зазоров для обслуживания и вентиляции.

Примеры заказа

Модель АЭ4-400Х-4У2 — базовая комплектация электродвигателя для умеренного климата, с длиной корпуса «Х», числом полюсов 4.

Модель АЭ4-400Х-4Т2 — модификация электродвигателя для тропического климата (Т2) при сохранении основных электрических характеристик.

Модель АЭ4-400L-4У2 — вариант с иной установочной длиной корпуса «L», требующий уточнения габаритных и присоединительных размеров.

Адаптация к российским условиям

Электродвигатель АЭ4-400Х-4У2 изначально создан для работы в условиях российского климата и промышленности. Климатическое исполнение У2 гарантирует надежную эксплуатацию при температурах от -45°C до +40°C. Конструкция устойчива к вибрациям и допустимому крену, характерным для карьерной техники. Двигатель совместим с требованиями отечественных стандартов безопасности (ГОСТ 12.2.007.0/1-75) и нормативных документов по эксплуатации электроустановок. Его можно купить для работы на любом промышленном объекте в РФ и странах СНГ.

Работа в экстремальных условиях

Электродвигатели АЭ4-400Х-4У2 способны работать в экстремальных для промышленного оборудования условиях. Благодаря специальной пропитке обмоток и классу изоляции F, они сохраняют работоспособность в диапазоне температур окружающей среды от -45°C. Использование качественных консистентных смазок (Литол-24, ЦИАТИМ) обеспечивает работу подшипников в этих условиях. Двигатель рассчитан на эксплуатацию при повышенной вибрационной нагрузке и крене до 12°, что позволяет производить диагностику и ремонт в полевых условиях карьера силами выездных бригад.

Возможность работы на Марсе или Луне

Теоретически, если снабдить двигатель АЭ4-400Х-4У2 герметичным корпусом и системой принудительного охлаждения, адаптированной для разреженной атмосферы, он мог бы работать на Марсе или Луне. Его способность функционировать в широком температурном диапазоне (от -45°C), устойчивость к вибрациям и пыли (степень защиты IP23) уже являются хорошей базой. Правда, для питания от марсианской электросети потребуется преобразователь, так как 6000 В — не самый ходовой стандарт в других мирах. Но запас прочности и надежности у этой машины — точно космические.

Часто задаваемые вопросы
