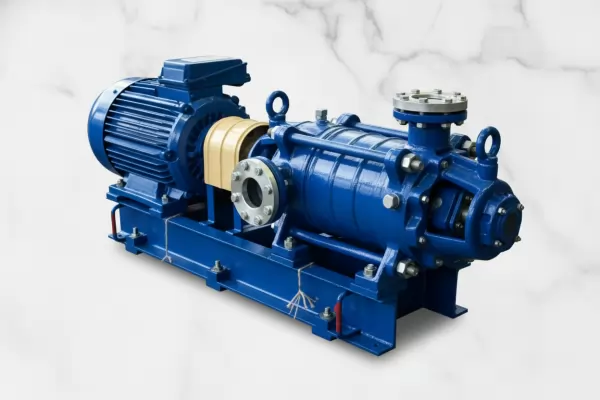

Центробежные многосекционные насосы 1ЦНСг

Назначение и конструкция центробежных многосекционных насосов 1ЦНСг

Центробежные многосекционные насосы 1ЦНСг разработаны для применения в теплоэнергетической отрасли, где требуется стабильная и надёжная подача питательной воды. Эти агрегаты активно используются в котельных ТЭЦ малой мощности, а также в системах централизованного отопления и горячего водоснабжения. Насосы обеспечивают высокую производительность при значительных напорах, что делает их идеальными для энергетических и тепловых установок.

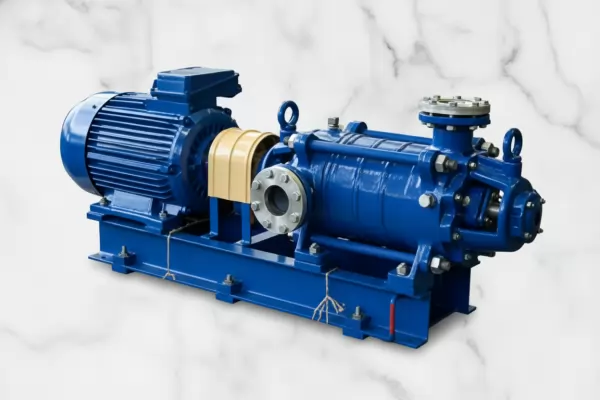

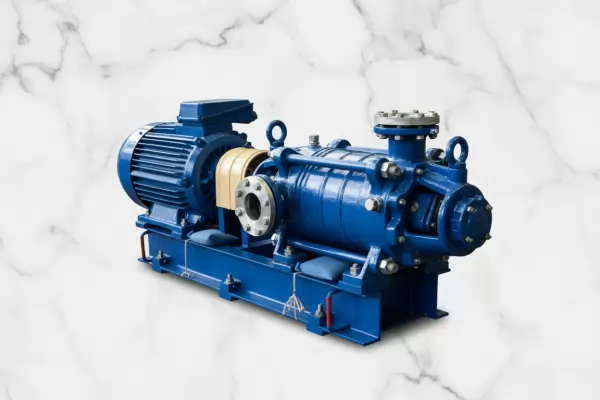

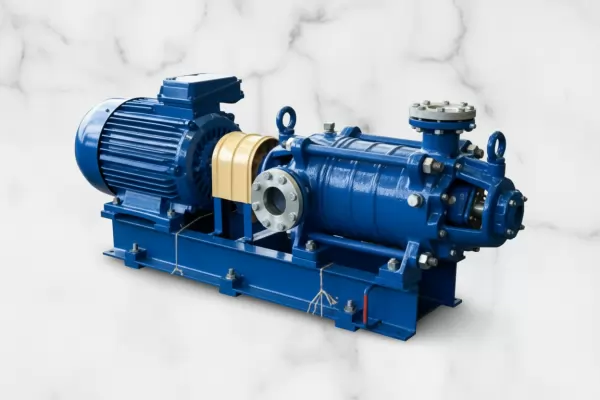

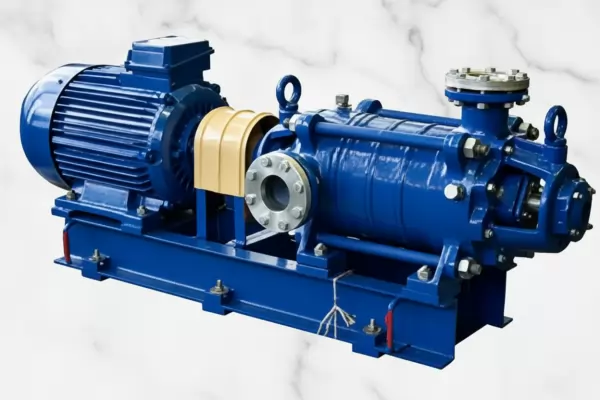

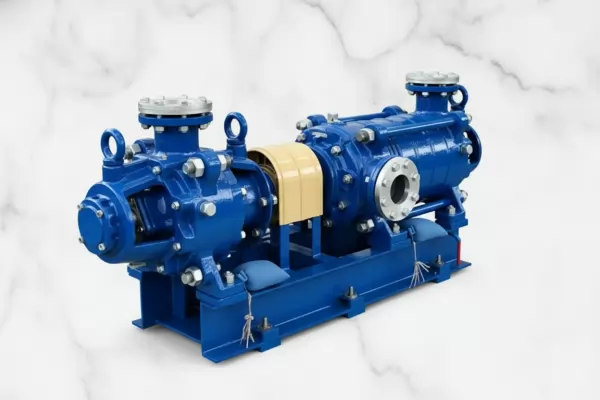

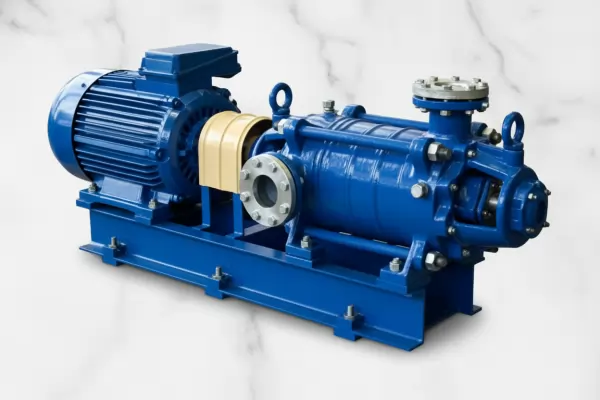

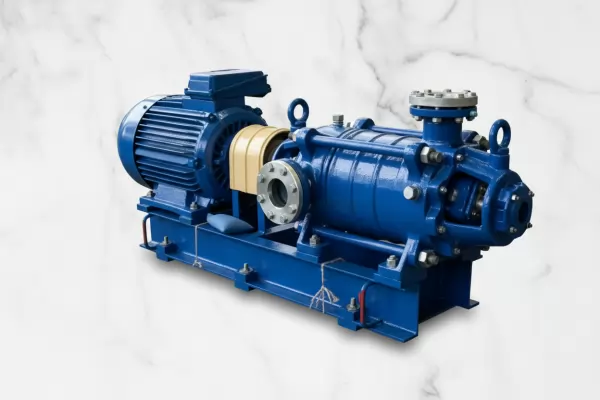

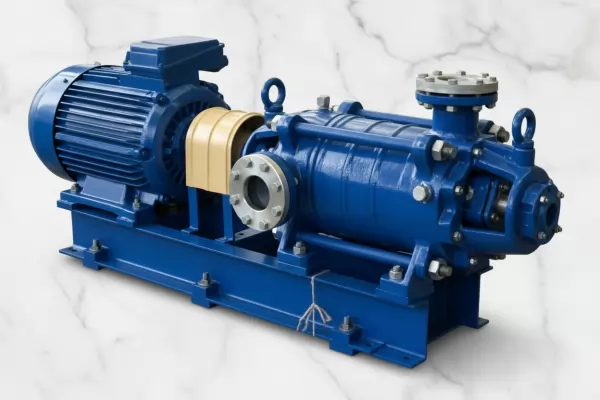

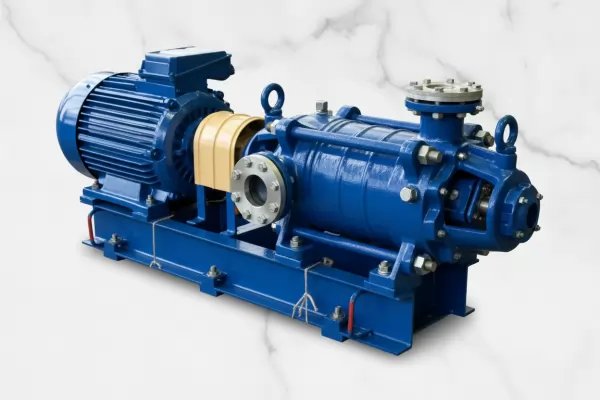

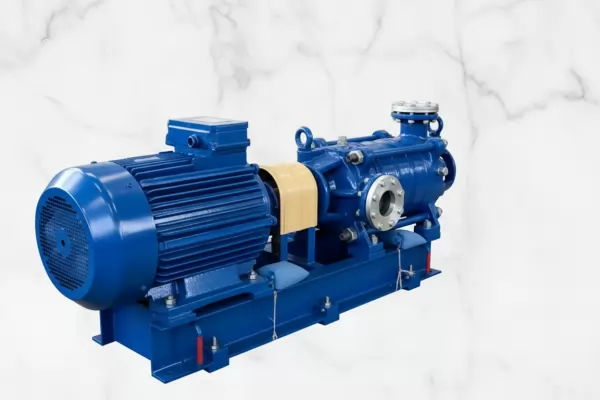

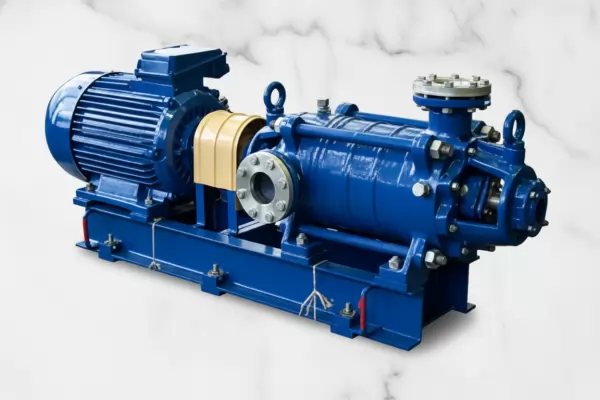

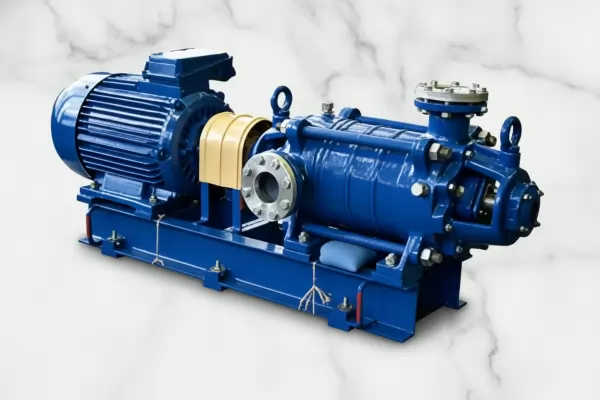

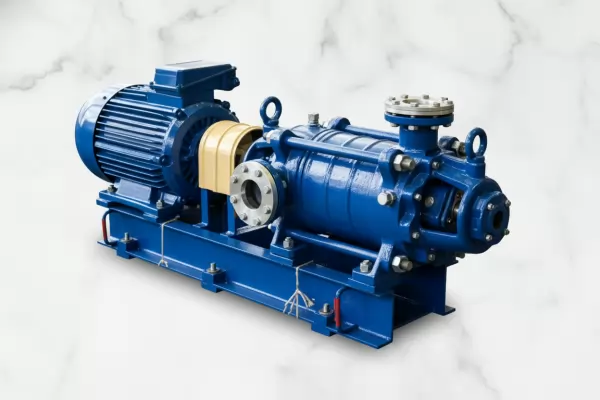

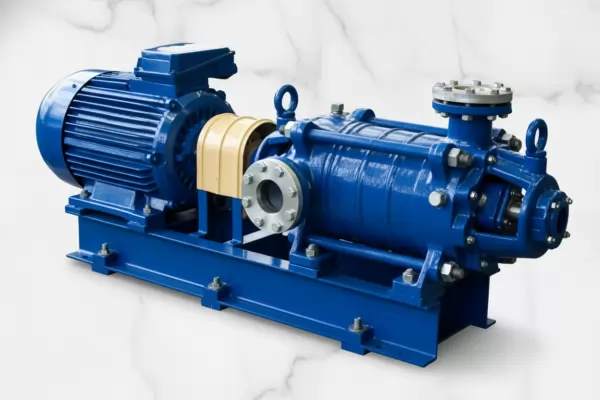

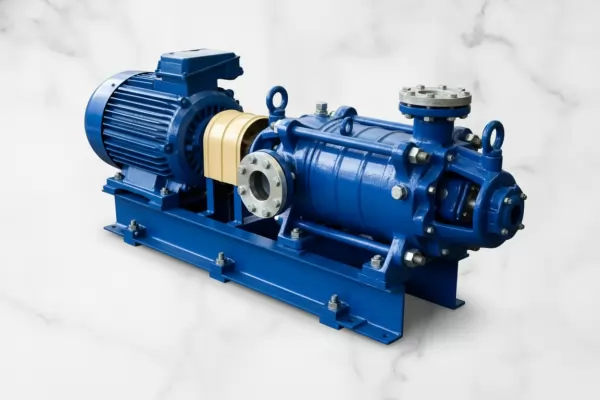

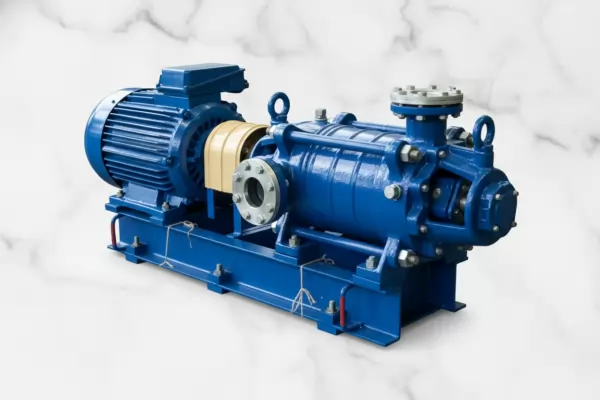

Конструктивно центробежные многосекционные насосы 1ЦНСг представляют собой горизонтальное, многоступенчатое устройство с односторонним расположением рабочих колёс. Колеса разгружены от осевых усилий, что снижает износ подшипников и увеличивает срок службы агрегата. Многосекционная компоновка корпуса позволяет модернизировать насос по напору простым добавлением или удалением рабочих ступеней, что делает серию 1ЦНСг гибкой в эксплуатации и легко адаптируемой под нужды конкретного объекта. В модификациях с индексом 1 (например, 1ЦНСг40-44-1) установлен предвключенный шнек, улучшающий кавитационные характеристики насоса и повышающий устойчивость к всасыванию подогретой воды.

Перекачиваемая среда и условия эксплуатации

Центробежные многосекционные насосы 1ЦНСг предназначены для перекачивания технической воды с водородным показателем рН в диапазоне 7–8,5. Температура жидкости может достигать 105°C (378 К). Насос эффективно справляется с жидкостями, содержащими до 0,1% механических примесей, при этом размер твёрдых частиц не должен превышать 0,1 мм, а их микротвёрдость — 1,47 ГПа (14700 кгс/см²). Такие требования делают возможным использование насоса 1ЦНСг в системах с умеренным уровнем загрязнения теплоносителя, но рекомендуется установка фильтров перед входом в агрегат.

Габаритные и присоединительные размеры

Насосы серии 1ЦНСг имеют единую конструктивную основу, но различные модификации отличаются по количеству ступеней, что влияет на габариты и массу. Ниже представлена таблица с характеристиками основных моделей серии 1ЦНСг.

Центробежные многосекционные насосы 1ЦНСг — исполнения с фланцевыми присоединениями по ГОСТ 12815, вид со стороны входа и выхода — спереди.

Технические характеристики

Принцип работы

В центробежных многосекционных насосах 1ЦНСг жидкость подаётся через всасывающий патрубок и последовательно проходит через несколько рабочих колёс, установленных на общем валу. Каждая ступень создаёт дополнительный напор, что позволяет достичь высоких значений общего давления при неизменной подаче. Вращательное движение вала преобразуется в кинетическую энергию потока, которая затем преобразуется в потенциальную (напор) в диффузорах и направляющих аппаратах. В модификациях 1ЦНСг-1 в первой ступени установлен шнек, что повышает кавитационный запас и позволяет стабильно работать при пониженном давлении на всасывании.

Температурный режим и срок службы

Центробежные многосекционные насосы 1ЦНСг рассчитаны на эксплуатацию при температуре перекачиваемой среды до 105°C. Благодаря использованию качественных материалов и продуманной конструкции, срок службы агрегатов составляет не менее 8 лет при регулярном техническом обслуживании. Корпус и детали насосных ступеней изготавливаются из чугуна и стали, устойчивых к коррозии при контакте с горячей водой.

Где применяются центробежные многосекционные насосы 1ЦНСг

Насосы 1ЦНСг широко используются в следующих системах:
— питание паровых котлов малых и средних котельных;
— системы отопления и ГВС жилых и промышленных зданий;
— тепловые пункты ТЭЦ и районных котельных;
— резервные насосные станции в ЖКХ.
Благодаря надёжности и простоте в обслуживании, эта серия пользуется спросом у российских предприятий.

Условное обозначение

Расшифровка маркировки на примере модели 1ЦНСг40-44-1 УХЛ4:
1ЦНСг — центробежный насос секционный для горячей воды;
40 — номинальная подача, м³/ч;
44 — напор, м;
1 — исполнение со шнеком (улучшенные кавитационные свойства);
УХЛ — климатическое исполнение (умеренный и холодный климат);
4 — категория размещения (отапливаемые помещения).

Состав ремкомплекта и типичные износные детали

Примеры заказа

— Центробежный многосекционный насос 1ЦНСг40-44 УХЛ4, шт.
— Агрегат электронасосный 1ЦНСг40-44-1 Т2 с двигателем 15 кВт, 1 шт.
— Ремкомплект для 1ЦНСг40-44 (все уплотнения и подшипники), 2 комплекта.

Часто задаваемые вопросы

Доставка и поставка

Компания Гидромаш осуществляет поставку центробежных многосекционных насосов 1ЦНСг со склада в Екатеринбурге. Доставка осуществляется транспортными компаниями по всей России: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие города. Сборка насосных агрегатов выполняется под заказ в соответствии с техническим заданием. Для оформления заказа воспользуйтесь формой обратной связи или свяжитесь с нами в разделе Контакты.
