ГВ78-21М - Пневмораспределитель 2/2 ГВ78-21М УХЛ4 (Ду=4мм)

Купить пневмораспределитель 2/2 ГВ78-21М УХЛ4 — значит выбрать надежное клапанное устройство для точного перекрытия потока сжатого воздуха в промышленных пневмосистемах. Изделие с условным проходом 4 мм, нормально закрытое и с ручным управлением, обеспечивает высокую герметичность и долгий срок службы даже в интенсивных режимах. Этот двухлинейный пневмораспределитель серии ГВ78 идеально подходит для автоматизации производственных линий и отдельных приводов.

Описание и назначение

Пневмораспределитель 2/2 ГВ78-21М — это двухлинейный, двухпозиционный клапанный распределитель, предназначенный для управления пневматическими исполнительными механизмами путем полного перекрытия потока рабочей среды. Основное назначение — останов или подача сжатого воздуха в пневмоприводах в различных отраслях промышленности. Устройство является нормально закрытым (НЗ): в исходном состоянии, без воздействия на орган управления, канал питания перекрыт, а выходной канал связан с атмосферой.

Одним из ключевых преимуществ пневмораспределителя ГВ78-21М является его простая и надежная конструкция клапанного типа, обеспечивающая высокую герметичность в закрытом положении. Этот пневмораспределитель отличается от многих аналогов высокой виброустойчивостью, что позволяет эксплуатировать его на оборудовании с повышенным уровнем вибрации. Управление осуществляется вручную с принудительным переводом золотника и пружинным возвратом в исходное положение после прекращения воздействия.

Технические особенности пневмораспределителя включают компактные размеры, удобное резьбовое присоединение К1/8" и работу на очищенном сжатом воздухе. Выбор именно пневмораспределителя ГВ78-21М обеспечивает стабильную работу контуров управления, где требуется надежное отсекание потока. Клапанный принцип работы данного пневмораспределителя минимизирует риски утечек, что критически важно для энергоэффективности системы.

Вес, габариты, код ТН ВЭД, ГОСТ

Пневматика в быту: почему всё не так просто

Если бы пневмораспределитель ГВ78-21М управлял вашим домашним краном, вы бы никогда не столкнулись с каплями, сочащимися из смесителя после его закрытия. Его клапанный механизм перекрывает поток наглухо, с точностью, достойной сейфа. Вот почему на производстве доверяют именно такому пневмораспределителю — он не «подтекает» на обещаниях, а выполняет свою работу.

Технические характеристики

Принцип работы

Принцип работы пневмораспределителя 2/2 ГВ78-21М основан на осевом перемещении подпружиненного клапана внутри корпуса. В исходном, не активированном состоянии (нормально закрытое положение) возвратная пружина удерживает клапан так, что канал питания «1» полностью перекрыт, а выходной канал «2» соединен со сквозным отверстием в толкателе — атмосферным каналом «3». Воздух из магистрали за распределителем стравливается, привод находится в исходном состоянии.

При воздействии оператором на ручной орган управления (кнопку или рычаг) толкатель преодолевает усилие пружины и перемещает клапан в рабочее положение. При этом канал «1» соединяется с каналом «2», открывая путь сжатому воздуху к исполнительному механизму. Одновременно канал «3» перекрывается, предотвращая утечку воздуха в атмосферу. Давление и расход рабочей среды напрямую влияют на скорость срабатывания привода, но не на надежность запирания самого распределителя.

После прекращения ручного воздействия пружина возвращает клапан и орган управления в исходное положение. Конструкция клапана и седла обеспечивают высокую герметичность в закрытом состоянии, что является ключевым для данной модели. Надежность работы этого пневмораспределителя зависит от чистоты подаваемого воздуха: наличие механических примесей может привести к заклиниванию или износу уплотнительных поверхностей клапана.

Ошибка, которая дорого стоит

Типичная ошибка монтажников — установка пневмораспределителя ГВ78-21М в непосредственной близости от источника сильной вибрации (например, на компрессоре) без дополнительной амортизации. Хотя устройство виброустойчиво, постоянная тряска ускоряет износ пружины и может привести к самопроизвольному срабатыванию. Всегда монтируйте распределитель на жесткой, неподвижной части рамы или через демпфирующую прокладку.

Температурный режим и срок службы

Рабочий температурный диапазон для пневмораспределителя ГВ78-21М исполнения УХЛ4 составляет от +5°C до +50°C. Эксплуатация за пределами этих границ может негативно сказаться на свойствах уплотнительных материалов и смазки, а также на характеристиках возвратной пружины. При низких температурах масло в воздухе может загустеть, увеличив время срабатывания.

Качество рабочей среды — очищенный от влаги и масла воздух — является главным фактором, определяющим ресурс пневмораспределителя. Абразивные частицы и конденсат вызывают эрозию и коррозию рабочих поверхностей клапана и седла, что ведет к потере герметичности. При соблюдении требований по чистоте воздуха и в рамках штатного температурного режима срок службы устройства составляет несколько миллионов циклов.

Типовой срок службы пневмораспределителя ГВ78-21М до первого капитального ремонта при правильной эксплуатации и регулярном обслуживании может превышать 5–7 лет. Ключевым для долговечности является не только качество среды, но и плавность операторского воздействия: резкие ударные нагрузки на орган управления сокращают жизнь механических деталей.

Область применения

Пневмораспределитель 2/2 ГВ78-21М широко применяется в различных отраслях промышленности. В машиностроении и автомобильной промышленности он используется в сборочных конвейерах, зажимных устройствах и позиционерах. В горнодобывающей промышленности и нефтегазовой отрасли его применяют для управления пневмозадвижками и клапанами на трубопроводах, в системах продувки.

В металлообработке и деревообработке этот пневмораспределитель отвечает за циклы работы пневмоцилиндров станков — подачу и съем заготовок. В химической и текстильной промышленности он управляет дозирующими механизмами и заслонками вентиляционных систем. В строительстве — на пневмоинструменте и подъемном оборудовании. В сфере ЖКХ он может встречаться в системах управления заслонками котельных и вентиляции. Везде, где требуется надежно и быстро перекрыть поток воздуха, выбор падает на пневмораспределитель клапанного типа.

Современные технологии

Пневмораспределитель ГВ78-21М, как элемент базовой автоматизации, легко интегрируется в концепции Industry 4.0. Оснащенный датчиками положения (например, индуктивными или оптическими), он передает данные о своем состоянии в систему ПЛК или SCADA. Это позволяет реализовать предиктивную диагностику: анализируя время срабатывания и усилие на толкателе, алгоритмы могут предсказать износ пружины или загрязнение клапана до выхода устройства из строя. В коллаборативных роботизированных ячейках (коботах) такие оснащенные распределители становятся частью гибких и самонастраиваемых пневмосистем.

Обслуживание и ремонт

Обслуживание пневмораспределителя ГВ78-21М сводится к регулярной проверке его герметичности и легкости хода органа управления. Для продления срока службы критически важно обеспечить качество подаваемого воздуха — установка фильтров-влагоотделителей и лубрикаторов на входе в систему является обязательной мерой. Также рекомендуется периодическая очистка корпуса от производственной пыли.

Наиболее подвержены износу элементы, испытывающие трение: рабочие поверхности клапана и седла, а также возвратная пружина. Со временем может потребоваться замена уплотнительных колец в зоне толкателя, если появилась утечка воздуха наружу. Регламентное обслуживание следует проводить в зависимости от интенсивности работы, но не реже одного раза в год для ответственных участков.

Ремонт пневмораспределителя чаще всего заключается в разборке, промывке всех деталей в чистой жидкости и замене изношенных компонентов из ремонтного комплекта (ЗИП). После сборки необходимо проверить устройство на герметичность на стенде. Если корпус имеет механические повреждения (трещины, сколы резьбы), целесообразна полная замена изделия.

Ремкомплект или ЗИП

В состав стандартного ремонтного комплекта (ЗИП) для пневмораспределителя серии ГВ78 входят быстроизнашиваемые детали, обеспечивающие восстановление работоспособности. Обычно это уплотнительные кольца (резинотехнические изделия — РТИ) для штока толкателя, возвратная пружина, шарик или клапанная тарелка с новым уплотнителем. Также в комплект могут входить крепежные винты для монтажа к плате и защитные колпачки (если предусмотрены конструкцией).

Заказ оригинального ЗИП для модели ГВ78-21М обеспечивает полное восстановление характеристик устройства, так как все детали изготовлены с соблюдением заводских допусков и из соответствующих материалов. Использование неоригинальных уплотнений может привести к неполной герметичности и сокращению межремонтного периода.

Аналоги устройства

1. Пневмораспределитель 2/2 с соленоидным управлением 24В DC, Ду 4 мм.
2. Мембранный распределитель 2/2 с ручным рычажным управлением, Ду 6 мм.
3. Клапан быстрого выпуска 2/2 с педальным управлением, Ду 4 мм.
4. Золотниковый распределитель 2/2 с пневмоприводом, давление до 1.6 МПа.
5. Миниатюрный распределитель 2/2 с кнопочным управлением и фиксацией, для монтажа на панель.

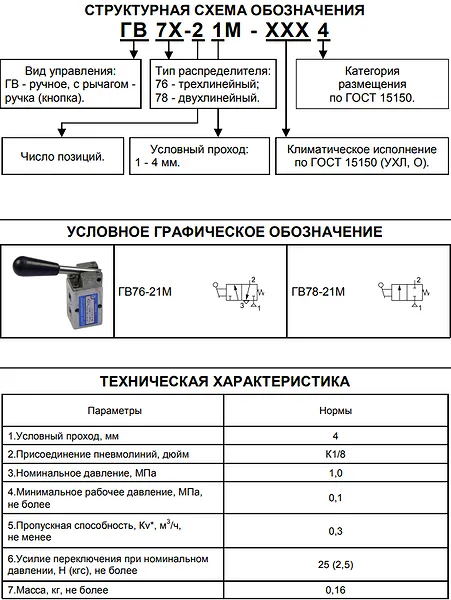

Условное обозначение

Экономические выгоды

Выбор надежного пневмораспределителя ГВ78-21М — это прямая инвестиция в снижение эксплуатационных затрат. Его клапанная конструкция с высокой герметичностью минимизирует утечки сжатого воздуха, которые в масштабах предприятия ведут к перерасходу электроэнергии на компрессорах. Снижение простоев технологического оборудования благодаря безотказной работе и длительному ресурсу повышает общую производительность линии. Это означает быструю окупаемость (ROI): надежность данного пневмораспределителя переводит его из разряда расходников в категорию активов, которые работают на вашу прибыль годами.

Изображения

Габаритные и присоединительные размеры

Габаритные размеры пневмораспределителя ГВ78-21М компактны, что позволяет его монтаж в стесненных условиях распределительных щитов и на рабочих органах станков. Общая длина корпуса составляет примерно 80 мм, ширина — около 40 мм, высота с учетом выступающего толкателя — до 30 мм. Эти параметры делают данный пневмораспределитель удобным для групповой установки на монтажные планки или панели.

Присоединение к пневмолиниям осуществляется через два резьбовых отверстия в корпусе: каналы «1» (питание) и «2» (выход) имеют резьбу коническую (К) 1/8" по ГОСТ. Третий канал «3» (атмосферный) выполнен как сквозное отверстие без резьбы в оси толкателя. Для монтажа на плоскость в корпусе предусмотрены два крепежных отверстия под винты. Важно оставить достаточное пространство вокруг толкателя для свободного хода при ручном управлении.

Примеры заказа

Модель ГВ78-21М-УХЛ — пневмораспределитель 2/2 нормально закрытый, ручное управление, Ду 4 мм, исполнение УХЛ4, полная комплектация.

Модель ГВ78-21М — стандартный пневмораспределитель клапанного типа для работы на сжатом воздухе, с пружинным возвратом, для общего промышленного применения.

Модель ГВ78-21М с ЗИП — комплект поставки, включающий сам пневмораспределитель и запасной ремонтный набор уплотнений.

Адаптация к российским условиям

Пневмораспределитель ГВ78-21М изначально спроектирован с учетом требований отечественного производства. Его климатическое исполнение УХЛ4 гарантирует стабильную работу в макроклиматических районах с умеренным и холодным климатом, характерных для большей части РФ и СНГ. Конструкция совместима с отечественными смазочными материалами и маслами, применяемыми в пневмосистемах. Устройство устойчиво к типичным для российских сетей перепадам давления в магистрали и готово к длительной эксплуатации в условиях цехов ЖКХ, машиностроительных и перерабатывающих заводов.

Работа в экстремальных условиях

В рамках заявленного климатического исполнения пневмораспределитель ГВ78-21М может работать при температурах, приближающихся к нижней границе в +5°C. Для работы в более суровых условиях (до –40°C) требуются специальные исполнения с морозостойкими материалами уплотнений и смазок. Совместимость с отечественными рабочими жидкостями по ГОСТ сохраняется, но при применении спецмасел необходимо проверять их влияние на манжеты.

Простота конструкции клапанного типа позволяет проводить элементарную диагностику и даже простейший ремонт в полевых условиях: продувку каналов, визуальную проверку хода толкателя, временное устранение утечки путем подтягивания соединений. Это ценное качество для мобильного оборудования, горной и строительной техники.

Возможность работы на Марсе или Луне

Теоретически, для работы на Марсе нашему пневмораспределителю ГВ78-21М потребовалась бы герметичная камера с земной атмосферой или подача инертного газа вместо воздуха, так как марсианская атмосфера слишком разрежена и не подходит в качестве рабочей среды. На Луне, в условиях вакуума, основная задача — абсолютная герметичность всех соединений и каналов. Конструктивная надежность клапанного узла этого пневмораспределителя, его способность работать в широком диапазоне давлений и при низких температурах (на полюсах Луны) говорит о значительном запасе прочности, который оценят не только земные технологи, но и будущие инженеры внеземных станций.

Часто задаваемые вопросы

Какова цена на пневмораспределитель ГВ78-21М и можно ли его купить в наличии?
Точная цена и наличие уточняются у менеджеров. Есть возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске или Казани. Оформить заказ можно по телефону или через форму на сайте.

Какая гарантия на пневмораспределитель 2/2 ГВ78-21М?
На все оборудование бренда Гидромаш, включая данный пневмораспределитель, предоставляется гарантия 12 месяцев при соблюдении условий эксплуатации, указанных в технической документации.

Осуществляется ли доставка пневмораспределителей в мой город?
Да, мы организуем доставку по всей территории России и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Доставка в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону — приоритетная и занимает минимальное время.

В чем отличие модели ГВ78-21М от ГВ76-21М?
ГВ78-21М — это двухлинейный распределитель (2/2), который только перекрывает/открывает поток. ГВ76-21М — трехлинейный (3/2), который в одном из положений также соединяет выходной канал с атмосферой для сброса давления из привода. Конструктивно они очень похожи, но у ГВ78 отсутствует сквозной сбросной канал в толкателе.

Почему выбирают «Гидромаш»

Выбирая пневмораспределитель 2/2 ГВ78-21М, вы приобретаете оригинальное промышленное оборудование с гарантией качества от производителя — бренда Гидромаш. Мы предлагаем купить данный распределитель по конкурентоспособной цене с официальной гарантией 12 месяцев. Для вашего удобства организована возможность быстрой отгрузки со складов в ключевых логистических центрах: в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Наши менеджеры помогут быстро оформить заказ и организовать доставку в любой регион России и страны СНГ. Надежность, доступность и сервис — вот почему промышленные предприятия доверяют Гидромаш.
