| Производимые модели | Расход | Давление, Мпа | Вес, кг | Цена | |
|---|---|---|---|---|---|
|
Гидроусилитель Э32Г 18-22К | 40 л/мин | 6,3 | 15,5 | По запросу |
|
Гидроусилитель Э32Г 18-23К | 80 л/мин | 6,3 | 18,5 | По запросу |
|
Гидроусилитель Э32Г 18-24К | - | 6,3 | 34,3 | По запросу |
|
Гидроусилитель Э32Г 18-25К | - | 6,3 | 51 | По запросу |
Гидроусилители крутящих моментов Э32Г18-2 — это прецизионные гидравлические устройства, разработанные для точного управления рабочими органами станков с числовым программным управлением. Устройства из серии Э32Г18-2 преобразуют электрические импульсы в механическое вращательное движение с высокой точностью позиционирования. Гидроусилители крутящих моментов Э32Г18-2 применяются в промышленных системах автоматизации, станкостроении и робототехнике, где требуется стабильная работа под переменными нагрузками и высокая динамика отклика.
Управление осуществляется по частоте и количеству импульсов: чем выше частота — тем быстрее вращение, а количество импульсов определяет угол поворота выходного вала. Гидроусилители крутящих моментов Э32Г18-2 обеспечивают высокую повторяемость позиций, низкий уровень шума и надежную работу в условиях интенсивной эксплуатации.
Серия гидроусилителей Э32Г18-2 включает три основные модификации: Э32-Г18-24К, Э32-Г18-23К и Э32-Г18-22К. Все модели обладают схожей конструкцией и принципами работы, но различаются по крутящему моменту, рабочему объему и скоростным параметрам. Выбор модели зависит от требуемой производительности, инерционной нагрузки и условий монтажа.
| Параметр | Э32-Г18-24К | Э32-Г18-23К | Э32-Г18-22К |
|---|---|---|---|
| Номинальное давление, МПа | 6,3 | 6,3 | 6,3 |
| Крутящий момент, Н·м (при 2 Гц) | 31 | 14 | 7 |
| Крутящий момент, Н·м (при 10 Гц) | 46 | 22 | 11 |
| Крутящий момент при макс. частоте, Н·м | 46 | 22 | 11 |
| Рабочий объем, см³ | 80 | 40 | 20 |
| Наиболее эффективная мощность, кВт | 4,6 | 4,4 | 2,2 |
| Шаг электродвигателя, град | 1,5 ± 0,45 | 1,5 ± 0,45 | 1,5 ± 0,45 |
| Макс. частота следования импульсов, имп/с | 4000 | 8000 | 6000 |
| Макс. частота вращения, об/мин | 1000 | 2000 | 2000 |
| Макс. частота импульсов при пуске/остановке, имп/с | 2000 | 2000 | 2000 |
| Статическая погрешность при нагрузке 0,7 Мкр, град | ±1,2 | ±1,2 | ±1,2 |
| Ошибка угла поворота, град | ±1,0 | ±1,0 | ±1,0 |
| Допускаемая инерционная нагрузка, кг·м² | 0,038 | 0,016 | 0,005 |
| Уровень шума (LpA), дБА | 82 | 78 | 78 |
| Масса (без жидкости), кг, не более | 34,3 | 18,5 | 15,5 |
| Номинальный перепад давления, МПа | 6 | 6 | 6 |
Гидроусилители крутящих моментов Э32Г18-2 работают по принципу импульсного гидравлического управления. На вход подаются электрические импульсы, которые управляют распределителем. Тот, в свою очередь, направляет поток рабочей жидкости в полости поворотного гидродвигателя, обеспечивая дискретное вращение выходного вала. Каждый импульс соответствует фиксированному углу поворота, а частота импульсов определяет скорость вращения. Точность позиционирования достигается за счёт жёсткой обратной связи и стабильности гидравлической системы.
Гидроусилители крутящих моментов Э32Г18-2 рассчитаны на работу при температуре рабочей жидкости от –20 °C до +60 °C. Рекомендуется использовать гидравлические масла класса вязкости ISO VG 32–46 с хорошей фильтрацией (тонкость фильтрации не грубее 25 мкм). При соблюдении условий эксплуатации и регулярном техническом обслуживании срок службы устройств составляет не менее 8–10 лет. Диагностика и замена изношенных компонентов продлевают ресурс работы оборудования.
Гидроусилители крутящих моментов Э32Г18-2 устанавливаются на металлообрабатывающих станках с ЧПУ, роботизированных линиях, испытательных стендах и промышленных манипуляторах. Благодаря высокой надежности и точному управлению, гидроусилители Э32Г18-2 находят применение в машиностроении, авиапроме, энергетике и оборонной отрасли. Устройства совместимы с большинством современных систем автоматики и легко интегрируются в существующие линии управления.

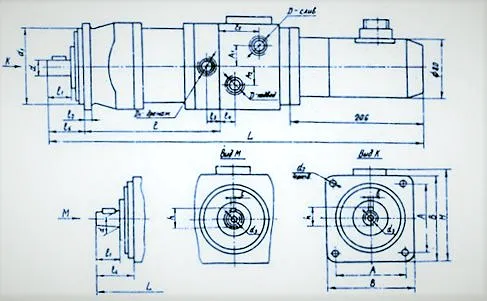

Чертеж гидроусилителя Э32Г18-2: вид спереди, присоединительные размеры и расположение отверстий под крепление.
Габаритный чертеж гидроусилителя Э32Г18-2: боковой вид, расположение подводов гидравлики и вала.
| Модель | Масса, кг | Габаритные размеры (Д×Ш×В, мм) | Код ТН ВЭД |
|---|---|---|---|
| Э32-Г18-24К | 34,3 | 350×280×220 | 8481.20.000 |
| Э32-Г18-23К | 18,5 | 300×240×200 | 8481.20.000 |
| Э32-Г18-22К | 15,5 | 280×230×190 | 8481.20.000 |
Как выбрать модификацию гидроусилителя Э32Г18-2? Выбор зависит от требуемого крутящего момента и скорости. Э32-Г18-24К — для высоких нагрузок, Э32-Г18-23К и Э32-Г18-22К — для компактных систем с умеренными нагрузками.
Каковы сроки поставки гидроусилителей Э32Г18-2? Стандартные сроки — 3–7 дней по России. Уточнить наличие можно через форму заказа или в разделе Контакты.
Совместимы ли гидроусилители Э32Г18-2 с импортным оборудованием? Да, устройства полностью совместимы с международными стандартами управления импульсными сигналами.
Можно ли заменить вышедшие из строя части? Да, поставляются запасные части: распределители, уплотнения, валы. Популярные изнашиваемые компоненты — уплотнительные кольца и роторные группы.
«Гидроусилитель крутящих моментов Э32-Г18-24К, 1 шт., с чертежами под монтаж»
«Комплект: Э32-Г18-23К и Э32-Г18-22К по 1 шт., доставка в Новосибирск»
— Почему гидроусилитель Э32Г18-2 не выдержал перегрузки?
— Потому что оператор задал крутящий момент, а не кофе!
Гидроусилители крутящих моментов Э32Г18-2 производятся бренда Гидромаш — надежного российского поставщика гидравлического оборудования. Мы обеспечиваем поставку со склада в Екатеринбурге с доставкой по всей России: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие города. Все изделия проходят тестирование, имеют паспорта и гарантию. Доверьтесь качеству от Гидромаш и получите надежное решение для своего оборудования уже сегодня.
