| Расход | 25 л/мин |
| Давление, Мпа | 2,5 |
| Мощность, кВт / обороты | 1,30 / 1450 · АИР 80В4 |
| Вес, кг | 4,60 |

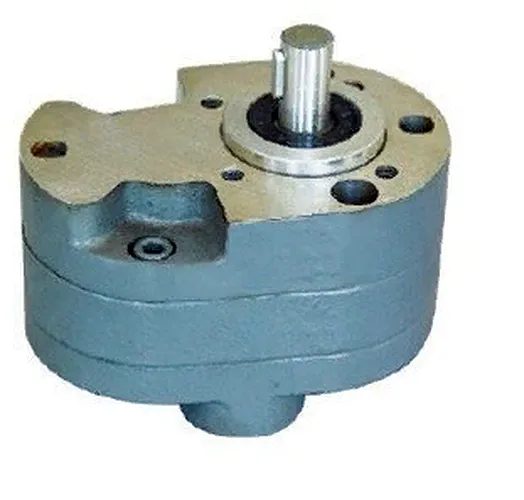

Насос CB-B25 шестеренный низкого давления — шестерённый насос низкого давления серии CB-B с внешним зацеплением: при частоте вращения 1450 об/мин он подаёт 25 л/мин рабочей жидкости. Номинальное давление на выходе — 2,5 МПа (25 бар), поэтому насос рассчитан на гидросистемы среднего давления. На странице — характеристики, расчёт подачи на других оборотах, подбор двигателя, монтаж и обслуживание этой модели, без данных соседних исполнений.
| Параметр | Значение |
|---|---|
| Модель | CB-B25 шестеренный низкого давления |
| Подача, л/мин (при 1450 об/мин) | 25 |
| Номинальное давление на выходе, МПа | 2,5 |
| Номинальная частота вращения, об/мин | 1450 |
| Мощность, кВт | 1,30 |
| Масса, кг | 4,60 |
Подача 25 л/мин — паспортное значение для номинальных оборотов. Пересчёт пропорционально оборотам даёт ориентиры: около 17,2 л/мин на 1000 об/мин, 25,9 л/мин на 1500 об/мин и 31 л/мин на 1800 об/мин. Это соответствует примерно 1,5 м³/ч производительности. Геометрическая подача по рабочему объёму и оборотам — 145 л/мин; паспортное значение составляет около 17 % от неё, остальное уходит на внутренние перетечки.
Давление в системе определяется нагрузкой, а не насосом: насос лишь создаёт поток. Мощность привода складывается из гидравлической мощности потока и потерь в насосе, поэтому берите двигатель с запасом. Предохранительный клапан настраивают не выше номинального давления 25 бар: превышение перегружает привод и шестерни.
Мощность двигателя подбирают по давлению и подаче: чем выше давление и обороты, тем больше требуется мощности на валу. Паспортные обороты 1450 об/мин получают напрямую от вала двигателя или через ремённую и зубчатую передачу. Не ставьте двигатель «в обрез»: пуск на холодном масле и скачки давления дают пиковую нагрузку заметно выше расчётной.
Жидкость забирается в камеру всасывания, где зубья расходятся, и переносится по периферии корпуса к нагнетательному каналу. На стороне нагнетания зубья входят в зацепление и вытесняют масло в линию. Чем ниже утечки по торцам и вершинам зубьев, тем ближе реальная подача к геометрической.
Насос CB-B25 шестеренный низкого давления подходит для малонагруженных стационарных гидроприводов: маслостанции станков, прессы и подъёмные устройства. Среда — чистое минеральное масло; абразив, вода и воздух в масле заметно сокращают срок службы шестерён.
Перед пуском Насос CB-B25 шестеренный низкого давления заполните всасывающую линию маслом: сухой пуск ускоряет износ торцов шестерён. Соосность валов проверяют индикатором; перекос нагружает подшипники насоса сильнее, чем рабочее давление. После монтажа дайте насосу поработать на холостом ходу без нагрузки, убедитесь в отсутствии пены и шума, затем поднимайте давление ступенями.
Для CB-B25 шестеренный низкого давления главные враги — абразив в масле, перегрев и подсос воздуха на всасывании. Замену фильтрующих элементов планируют по перепаду давления, а не по календарю: засорённый всасывающий фильтр гасит подачу и вызывает шум. Изношенные уплотнения заменяют вместе с проверкой торцевых зазоров шестерён; при заметном износе корпуса насос меняют целиком.
Типичная ошибка — выбирать насос по названию, не проверив подачу 25 л/мин на реальных оборотах привода. Нельзя запускать насос без масла и без проверки направления вращения. Для нестандартных режимов пришлите нам схему гидросистемы: подберём подходящий насос или агрегат.
Ближайшие по подаче исполнения этой серии:
Паспортная подача — 25 л/мин при 1450 об/мин; на 1500 об/мин ориентировочно 25,9 л/мин.
Номинальное давление 2,5 МПа (25 бар). Предохранительный клапан настраивают не выше этого значения.
По номинальным параметрам — АИР 80В4 мощностью 1,5 кВт при 1500 об/мин.
Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте.

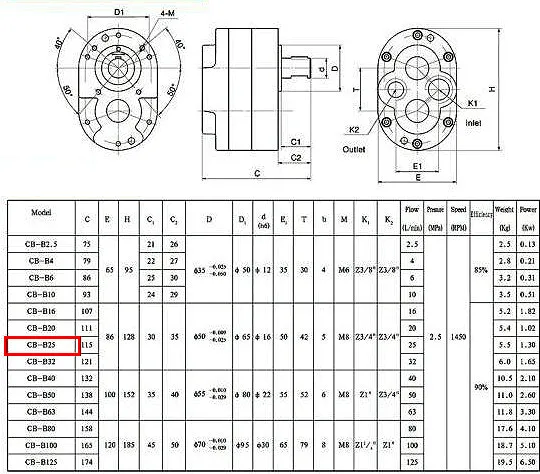

| Модель | C | E | H | C₁ | C₂ | D | D₁ | d | E₁ | T | b | M | K₁ | K₂ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CB-B25 | 115 | 86 | 128 | 30 | 35 | Ø50 (−0,009…−0,025) | Ø65 | Ø16 (h6) | 50 | 42 | 5 | M8 | Z3/4" | Z3/4" |
C — длина насоса; E, H — ширина и высота корпуса; C₁, C₂ — размеры по длине, показанные на рисунке; D — центрирующий поясок фланца (с допуском); D₁ — диаметр по рисунку, 4-M — четыре резьбовых крепёжных отверстия; d — диаметр вала (h6); b — ширина шпонки; T и E₁ — расстояния по рисунку; K₁ — присоединение «Inlet» (всасывание), K₂ — «Outlet» (нагнетание); обозначение резьбы Z приведено по паспорту производителя. Размеры даны по паспорту производителя серии CB-B.
Цена Насос CB-B25 шестеренный низкого давления указана на этой странице; наличие и срок поставки уточняйте у менеджера. Доставка по России и странам СНГ. Остальные модели серии CB-B — в разделе насосов CB-B низкого давления.
Гидромаш · поcтавкa по РФ и СНГ · sd-tehno.ru
На этой вкладке — техническая документация по товару «Насос CB-B25 шестеренный низкого давления»: краткое описание с техническими характеристиками, а также образец технического паспорта изделия с техническими параметрами, гарантией и другой полезной информацией. Нажмите на нужный документ, чтобы скачать его в формате PDF — файл можно сохранить или распечатать.
Отгрузка из Екатеринбурга. Точную стоимость подтвердит менеджер.
Вы сами расставляете приоритеты — скорость поставки, стоимость или исполнение: подберём вариант под ваш баланс. Цены и характеристики на сайте носят справочный характер — точные условия подтвердим в счёте.
