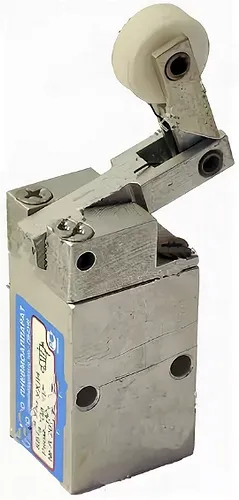

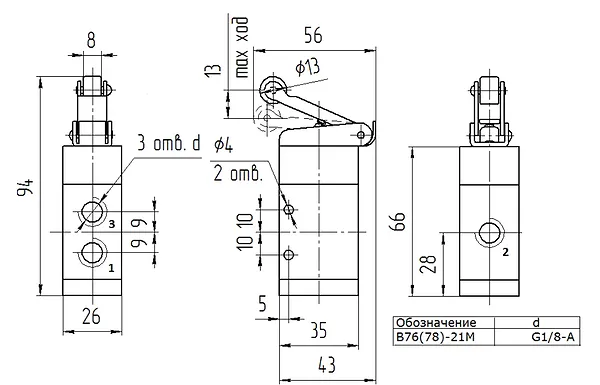

В78-21М - Пневмораспределитель 2/2 В78-21М УХЛ4 (Ду=4мм)
Распределители двух- и трехлинейные с условным проходом (Ду) 4 и 6 мм, двухпозиционные, нормально закрытые, с механическим и ручным управлением, пружинным или ручным возвратом в исходное положение, предназначены для останова (В78...) или изменения потока сжатого воздуха (В76...) в пневмоприводах различного назначения.
Конструкция распределительного устройства:
- цилиндрический золотник (для всех распредеделителей, кроме КВ76(78)-21М,
- клапанного типа (для распределителей КВ76(78)-21М.
Присоединение: резьбовые отверстия в корпусе распределителя.
Рабочая среда - сжатый воздух, давлением от 0,1 МПа до 1,0 МПа., очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью 10...35мм2/с (сСт) при температуре 50°С .
Трехлинейные пневмораспределители (кроме КВ76(78)-21М) могут использованы как двухлинейные (В78) при этом атмосферный канал(3) должен быть заглушен.
Климатические исполнения УХЛ и О категория размещения 4 по ГОСТ 15150.
Виброустойчивость и вибропрочность должны соответствовать II степени жесткости по ГОСТ 28988.
Пневмораспределители могут быть установлены в любом пространственном положении и крепятся двумя винтами через отверстия в корпусе.
Структура условного обозначения
ХХ | - | 7 | Х | - | 2 | ХМ | УХЛ4 | ||||
Климатическое исполнение и категория размещения
|
|||||||||||
Условный проход: 1 - 4 мм, 2 - 6 мм
|
|||||||||||
Число позиций
|
|||||||||||
Число линий: 6 - двухлинейный, 8 - трёхлинейный
|
|||||||||||
|
|||||||||||
Вид управления:
В - двухстороннее механическое с рычагом; БВ - механическое с толкателем; ДВ - ручное, с фиксацией в двух положениях (тумблер); ГВ - ручное с рычагом-ручкой (кнопка); КВ - одностороннее механическое с ломающимся рычагом; АВ - ручное с кнопкой Пуск; ЕВ - ручное с кнопкой Стоп |
Основные характеристики пневмораспределителей В78-21М, В78-22М, В76-21М, В76-22М
Параметр | Исполнение | ||||||||||||
БВ76-21М; БВ78-21М |
БВ76-22М; БВ78-22М |
В76-21М; В78-21М |
В76-22М; В78-22М |
КВ76-21М | КВ78-21М | ДВ76-21М; ДВ78-21М |
ДВ76-22М; ДВ78-22М |
ГВ76-21М; ГВ78-21М |
АВ76-21М; АВ78-21М |
АВ76-22М; АВ78-22М |
ЕВ76-21М; ЕВ78-21М |
ЕВ76-22М; ЕВ78-22М |
|
Условный проход, мм | 4 | 6 | 4 | 6 | 4 | 4 | 4 | 6 | 4 | 4 | 6 | 4 | 6 |
Присоединение | G 1/8" | G 1/4" | G 1/8" | G 1/4" | K 1/8" | K 1/8" | G 1/8" | G 1/4" | G 1/8" | G 1/8" | G 1/4" | G 1/8" | G 1/4" |
Минимальное / номинальное рабочее давление, МПа | 0,1 / 0,1 | ||||||||||||
Усилие переключения, Н (кгс) | 80 (8) | 35 (3,5) | 25 (2,5) | 35 (3,5) | |||||||||
Максимальное число срабатываний в минуту не менее | 100 | - | |||||||||||
Пропускная способность (Kv) не менее, м³/час | 0,4 | 0,6 | 0,4 | 0,6 | 0,3 | 0,3 | 0,4 | 0,6 | 0,17 | 0,4 | 0,6 | 0,4 | 0,6 |
Масса, кг | 0,13 | 0,17 | 0,18 | 0,11 | 0,18 |
Пример записи условного обозначения пневмораспределителя трехлинейного двухпозиционного, с ручным управлением (рычаг) и пружинным возвратом с диаметром условного прохода 4 мм, присоединение пневмолиний резьбовое, с трубной присоединительной резьбой в корпусе распределителя 1/8", климатического исполнения УХЛ, категории размещения 4:
Пневмораспределитель ГВ76-21М УХЛ4
