Пневмораспределитель У71-xxА, 3МП-xx трехлинейный сдвоенный

Пневмораспределитель У71-xxА, 3МП-xx трехлинейный сдвоенный — надежное управление пневмоприводами

Пневмораспределители серии У71-xxА и 3МП-xx — это высокоточные, сдвоенные трехлинейные устройства, разработанные для надежного управления потоками сжатого воздуха в промышленном оборудовании. Производитель Гидромаш обеспечивает соответствие современным стандартам по сроку службы, производительности и безопасности. Модели У7122А, У7124А, У7126А, а также их аналоги 3МП-16, 3МП-25, 3МП-40 широко применяются на кузнечно-прессовых, гибочных и штамповочных станках, где необходима безопасность и контроль срабатывания.Пневмораспределитель У71-xxА, 3МП-xx отличается высокой устойчивостью к циклическим нагрузкам, низким уровнем остаточного давления и возможностью ручного дублирования.

Описание и назначение пневмораспределителей У71-xxА, 3МП-xx

Сдвоенный трехлинейный пневмораспределитель У71-xxА и 3МП-xx предназначен для управления двумя независимыми пневмоприводами с одновременным контролем их синхронности. Устройство оснащено электропневматическим управлением с пневматическим возвратом и ручным дублированием. Это позволяет безопасно переключать режимы даже при отключении питания. Область применения — станки с педальным или одноручным управлением, где критически важна блокировка ложных включений.

Каждая секция пневмораспределителя У71-xxА, 3МП-xx управляется отдельным электромагнитом через пилотную систему. В случае несрабатывания одной из секций, система автоматически снижает давление на выходе до безопасного уровня (менее 0,09 МПа), предотвращая аварийный пуск оборудования.

Габаритные размеры и вес

Модели пневмораспределителя У71-xxА, 3МП-xx различаются по габаритам и массе в зависимости от условного прохода:

Условное обозначение пневмораспределителей серии У71-xxА, 3МП-xx

Расшифровка маркировки:

• У71 — серия пневмораспределителей, разработанных по советским стандартам, усовершенствованных в рамках модернизации.
• 3МП — модифицированный пневмораспределитель, три линии, пневматическое управление.
• xx — условный диаметр прохода: 16, 25 или 40 мм.
• А — модификация с улучшенными характеристиками (для У71).
• М — модификация с повышенной надежностью (для 3МП-ххМ).
• П/У — исполнение разъема: прямой или угловой.
• 1/2 — напряжение: 24 В или 110 В постоянного тока.
• УХЛ — климатическое исполнение: умеренно-холодный, для районов с температурой от -40°C до +40°C.

Технические характеристики пневмораспределителей У71-xxА, 3МП-xx

Принцип работы пневмораспределителя У71-xxА, 3МП-xx

Конструкция пневмораспределителя У71-xxА, 3МП-xx представляет собой две независимые клапанные секции, соединённые в единый блок. Каждая секция управляется собственным пилотным распределителем с электромагнитным приводом. При подаче сигнала на электромагнит сжатый воздух направляется в пневмоусилитель, перемещающий клапан к нижнему седлу, перекрывая выход в атмосферу и соединяя вход с выходом.

Наличие пневматической блокировки и сигнализатора позволяет контролировать синхронность срабатывания. Если одна из секций не сработала, давление на выходе не превысит 0,09 МПа из-за стравливания воздуха через глушитель. Кроме того, электрическая цепь сигнализатора размыкается, формируя сигнал неисправности.

Ручное дублирование позволяет вручную инициировать срабатывание без подачи электросигнала — необходимо для диагностики и аварийного пуска.

Температурный режим и срок службы пневмораспределителя

Благодаря климатическому исполнению УХЛ, пневмораспределитель У71-xxА, 3МП-xx стабильно работает в диапазоне от -40°C до +40°C, что делает его пригодным для использования в регионах с суровыми погодными условиями. Уплотнения выполнены из износостойких материалов, устойчивых к микроскопическим загрязнениям и перепадам давления.

Продолжительный срок службы — более 2 миллионов циклов — обусловлен высокой точностью обработки корпуса, наличием защитных фильтров в пилотной линии и качественной смазкой подвижных частей. Производитель Гидромаш гарантирует стабильную работу в течение не менее 10 лет при нормальных условиях эксплуатации.

Где применяются пневмораспределители У71-xxА, 3МП-xx?

Пневмораспределитель У71-xxА, 3МП-xx используется в:

• кузнечно-прессовых станах (КПС),
• гибочных и штамповальных линиях,
• прессах двойного действия,
• роботизированных конвейерных системах,
• оборудовании с одноручным или ножным режимом запуска.

Благодаря сдвоенному исполнению и электропневматическому управлению, устройства обеспечивают безопасность оператора и защиту техники от несанкционированного включения.

Состав ремкомплекта и часто изнашиваемые детали

Для ремонта У71-xxА и 3МП-xx доступен полный комплект запасных частей. Таблица состава ремкомплекта:

Часто выходят из строя:

• уплотнения (при использовании грязного воздуха),
• электромагнитные катушки (при скачках напряжения),
• пружины возврата (при частых циклах),
• поршни сигнализаторов (при коррозии).

Рекомендуется проводить профилактическую замену уплотнений каждые 500 000 циклов.

Габаритные и присоединительные размеры пневмораспределителей

Габариты и схемы подключения моделей представлены ниже:

Модели У7122А, У7124А, У7126А

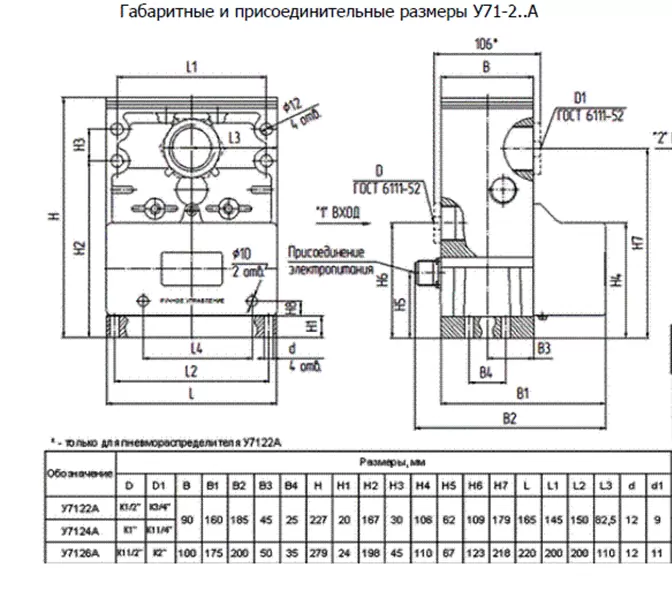

Чертёж пневмораспределителя У7122А, У7124А, У7126А — вид сбоку, с обозначением присоединительных отверстий и габаритов.

Модели 3МП-16, 3МП-25, 3МП-40

Габаритный чертеж пневмораспределителей 3МП-16, 3МП-25, 3МП-40 — с размерами подключения и крепления.

Пневмосхемы моделей

У7122А, У7124А, У7126А — ;
3МП-16, 3МП-25, 3МП-40 — .

Примеры заказа пневмораспределителей У71-xxА, 3МП-xx

При оформлении заказа укажите:

• наименование: пневмораспределитель У7124А или 3МП-25М,
• напряжение: 24 В или 110 В,
• вид розетки: прямая (П) или угловая (У),
• климатическое исполнение: УХЛ4.

Пример: «Пневмораспределитель 3МП-25М-2ПУХЛ4» — модифицированный, на 110 В, с прямой розеткой, для умеренно-холодного климата.

— Инженер наладчик приходит к начальнику и говорит:
— Снял я загадку: у нас на станке не срабатывает пневмораспределитель У71-xxА, 3МП-xx.
— Ну, и в чём дело?
— А он… ручное дублирование перепутал с ручным режимом… Подключил его к руке! 😄

Часто задаваемые вопросы

Ниже — самые актуальные вопросы для российских клиентов:

Как выбрать правильную модификацию пневмораспределителя У71-xxА, 3МП-xx?

Выбор зависит от условного прохода (16, 25, 40 мм), необходимого напряжения (24 или 110 В), типа разъема (прямой/угловой) и условий эксплуатации (УХЛ). Для большинства КПС подойдёт У7124А или 3МП-25М.

Какие сроки поставки и доставки пневмораспределителя У71-xxА, 3МП-xx?

Поставка со склада в Екатеринбурге — 1-2 дня. Доставка по России — от 2 до 7 дней в зависимости от региона. Отправляем в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и другие города.

Каковы условия эксплуатации пневмораспределителя У71-xxА, 3МП-xx?

Температура: от -40°C до +40°C, влажность — не более 80%. Рабочая среда — чистый сжатый воздух без масла и механических примесей. Рекомендуется установка фильтра-влагоотделителя перед подключением.

Совместим ли пневмораспределитель У71-xxА, 3МП-xx с существующим оборудованием?

Да, модели У71-xxА и 3МП-xx взаимозаменяемы по габаритам и присоединению. 3МП-25М — полный аналог У7124А, но с улучшенной пропускной способностью и сниженным временем срабатывания.

Фото моделей пневмораспределителей У71-xxА, 3МП-xx

Пневмораспределитель У7122А — вид спереди, трубное подключение с конической резьбой.

У7124А — крупный вид подключения и электрического разъема.

У7126А — тяжелая модификация с большим условным проходом 40 мм.

3МП-40 — модифицированная модель с угловым разъемом.

Электрический разъём для подключения 24/110 В постоянного тока.

Заключение

Пневмораспределители У71-xxА, 3МП-xx — это проверенное временем решение для безопасного и точного управления пневмосистемами. Производитель Гидромаш гарантирует качество, долговечность и соответствие требованиям промышленной автоматики. Поставка осуществляется из Екатеринбурга. Доставка по России — в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и другие регионы. Оформить заказ можно через форму на сайте или по контактам в разделе Контакты.
