Сепаратор Х43-47 магнитный

  Сепаратор Х43-47 магнитный

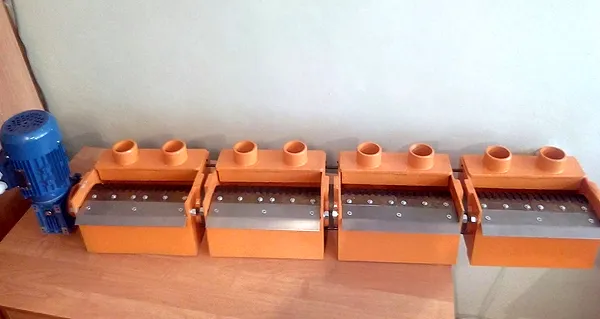

Сепараторы магнитные Х43-46, Х43-47  - предназначены для автоматической очистки смазочно-охлаждающей жидкости (СОЖ) от мелких магнитных частичек в смеси с абразивными или другими немагнитными частичками. Применение магнитного сепаратора дает возможность повысить чистоту обработки поверхности деталей, многократно использовать охлаждающие жидкости на шлифовальных, хонинговальных и др. доводочных станках, рабочим инструментом которых является абразивный материал. Магнитные сепараторы обеспечивают очистку водных эмульсий на основе минеральных масел (96,5% воды и 3,5% эмульсола), вязкость которых 1 mm2/s в интервале температур от 10 до 550С при температуре окружающей среды от 1 до 400С. Допускается очистка масляных, синтетических и других жидкостей, вязкость которых до 75 mm2/s.

 Сепаратор магнитный  Х43-46, Х43-47 изготавливаются с левым и правым расположением привода. Сепаратор не рассчитан на работу в среде, содержащей едкие газы, пары или растворы едких веществ в концентрациях, разрушающих металлы и изоляцию, во взрывоопасной среде, их можно применять как самостоятельное устройство, так и в комплекте с другими устройствами в установках очистки СОЖ. Сепаратор состоит из мотора-редуктора, корпуса с вмонтированным в него барабаном, скребка, съемной крышки, заслонки, регулирующей уровень СОЖ в корпусе сепаратора с помощью пружины и пробки.

Технические характеристики сепаратор магнитный  Х43-46, Х43-47

 Модификации:

Х43–47–1 (с левым расположением привода)
Х43–47–2 (с правым расположением привода)
Х43–47–1-1 (с отверстием на задней крышке и с правым расположением привода)
Х43–47–2-1 (с отверстием на задней крышке и с левым расположением привода)

Принцип работы
При помощи разницы между магнитными свойствами различных составляющих жидкости происходит очистка смеси от мелких магнитных частиц.

Использование в работе магнитного сепаратора x43-47 позволяет:

• повысить чистоту обработки поверхности деталей;
• использовать многократно охлаждающую жидкость на доводочных станках, в которых рабочим инструментом является абразивный материал;
• очищать синтетические, масляные и другие жидкости;
• очищать водные эмульсии, состоящие на основе минеральных масел.

Основные элементы конструкции сепаратора:

• корпус, в который вмонтирован барабан;
• мотор – редуктор;
• съемная крышка;
• скребок;
• заслонка, регулирующая уровень смазочно – охлаждающей жидкости в корпусе сепаратора при помощи пробки и пружины.

Все модификации сепаратора магнитного x43-47 функционируют при температуре от +1 до + 40 ºС. Их используют как самостоятельное устройство, и как устройство входящее в комплект установки по очистке смазочно – охлаждающих жидкостей. Сепаратор не предназначен для использования во взрывоопасной среде и среде, содержащей едкие пары, газы или растворы едких веществ в больших концентрациях, которые могут разрушить изоляцию и металлы.

Установка и техническое обслуживание

При установке сепаратора для облегчения свободного протекания загрязненной СОЖ обеспечить уклон соединительного устройства от станка к сепаратору не менее 5°. Отверстие сливного устройства станка при необходимости перекрыть сеткой с размером ячейки 3-5 mm .

Распаковав сепараторы, проверить винтовые соединения, очистить сепаратор от технического вазелина, редуктор заполнить смесью масла ИС-20+3 % олеиновой кислоты (Aeroshell Oil 100+3 % олеиновой кислоты) или "Цилиндровое 52" (Вапор ) + 3 % олеиновой кислоты (Shell Nasa Oil 89+3 % олеиновой кислоты).

Примечание. В скобках даны масла, выпускаемые фирмой Shell (Англия).

Масло в подшипниках и редукторе необходимо менять не реже одного раза в шесть месяцев.

Внимание! При остановке сепаратора на срок больше 12 часов скребок и магнитный барабан необходимо очистить от шлама.

Профилактический ремонт сепаратора производить в порядке, установленном для обслуживаемого им станка. Полную очистку сепаратора от шлама с промывкой щели производить не реже одного раза в месяц.
