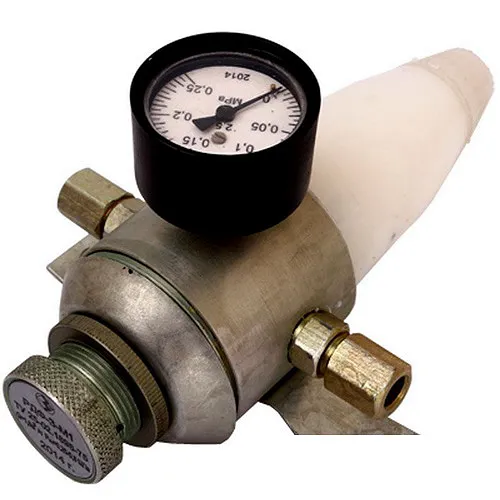

Редуктор давления воздуха с фильтром РДФ-3М1
|
Другие модели оборудования этой серии | Цена, руб. |
Редуктор давления воздуха с фильтром РДФ-3 | руб. |
Редуктор давления воздуха с фильтром РДФ-3М1
Редуктор давления с фильтром РДФ-3М1 ТУ 25.02.1898-75 с системой фильтрации относится к устройствам, используемым для выполнения процессов регулирования и последующего автоматического поддержания требуемого давления воздуха, а также очищает технический воздух от влаги, пыли и масла и подавать его в систему управления пневматическими приборами.
Редуктор давления РДФ-3М1 относятся к однофункциональным одноканальным редукторам, поддерживающим возможность ремонта и восстановления.
Технические характеристики редукторов давления с фильтром РДФ-3М1
Допускаемое давление питания, МПа (кгс/см2) | 0,25...0,8 (2,5... 8) |
Пределы регулирования давления на выходе, МПа (кгс/см2) | 0,02...0,2 (0,2...2) |
Максимальный расход воздуха, м 3/ч | 1,6 |
Допустимое отклонение выходного давления при температуре окружающего воздуха (20±5) °С, МПа (кгс/см2) при изменении входного давления воздуха от 0,25 до 0,8МПа | 0,008(0,08) |
Допустимое отклонение выходного давления при температуре окружающего воздуха (20±5) °С, МПа (кгс/см2) при изменении расхода воздуха от 0,15 до 1,6м3/ч | 0,01 (0,1) |
Отклонение выходного давления при изменении температуры окружающей среды на каждые 10 °С, МПа (кгс/см2) | 0,002 (0,02) |
Загрязнённость воздуха на выходе из редуктора при 5 классе на входе по ГОСТ 17433 не ниже, класса | 1 |
Габаритные размеры с манометром, мм | 170x115x98 |
Габаритные размеры без манометра, мм | 170x115x64 |
- простота конструкции;
- высокая надежность;
- компактность.
Область применения РДФ-3М1
Редуктор РДФ-3М1 поддерживает очистку воздуха специальным фильтрующим элементом и визуализацию текущего давления с помощью встроенного манометра.
Редуктор получил свою востребованность в таких сферах как:
- Нефтяной;
- Газовой;
- Химической;
- машиностроительной отрасли.
Также редуктором РДФ-3М1 могут комплектовать системы подачи и отвода воздуха на небольших судах и кораблях.
Функциональное применение
Редуктор давления РДФ-3М1 используются для подачи сжатого воздуха к одному контуру или прибору, функционирование которых предусматривает поступление сжатого воздушного потока.
Могут успешно выполнять свои функции в среде, температура которой находится в пределах от -500С до +600С, а относительная влажность при Т=+350С не превышает 95%.
Принцип работы
Очистка воздуха производится с помощью фильтрующего элемента, который состоит из супертонкого стеклянного волокна. Для 3-го и 4-го классов очистки используется фильтрующий материал ФПП-15-1,5. Контроль и поддержка требуемого давления происходит полностью в автоматическом режиме.

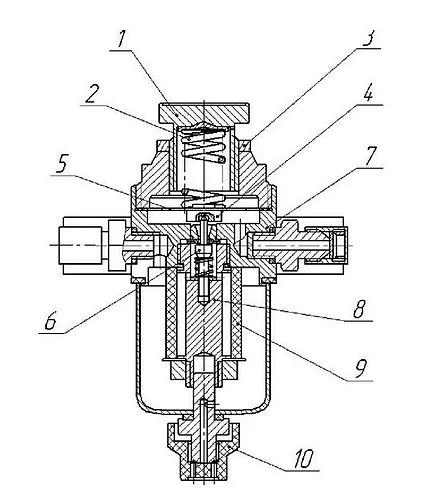

Габаритные и присоединительные размеры редукторов давления РДФ-3.1
