Пневмораспределитель 16 ОСТ2 Кп 92-4-76 (аналог У7122А)
 |
|
+7 (343) 361-89-99
| Другие модели оборудования этой серии | Цена, руб. |
| Пневмораспределитель У71-xxА, 3МП-xx трехлинейный сдвоенный | от 24999 руб. |
Технические характеристики пневмораспределителя 16 ОСТ2 Кп 92-4-76 (аналог У7122А)
|
Пневмораспределитель 16 ОСТ2 Кп 92-4-76 |
||
|
Номинальное давление/min давление |
1,0/0,25 МПа |
|
|
Условный проход |
16 мм |
|
|
Тип присоединения |
Трубное, с конической присоединительной резьбой в корпусе распределителя. |
|
|
Присоединительная резьба |
Вход D1 |
К1/2" |
|
Выход D2 |
КЗ/4" |
|
|
Пропускная способность пневматической линии "вход-выход", Kv |
>8,0 м3/ч |
|
|
Пропускная способность пневматической линии "выход-атмосфера", Kv |
>10,5 м3/ч |
|
|
Потребляемая мощность |
<20 Вт |
|
|
Максимальное число срабатываний при давлении 0,63 МПа, мин(минус 1 степень) |
100 |
|
|
Остаточное давл. на выходе при опоражнивании, при давл. 0,6 МПа |
<0,02 МПа |
|
|
Время включения при давлении 0,63 МПа |
<0,06 с |
|
|
Время выключения при давлении 0,63 МПа |
<0,08 с |
|
|
Общая утечка из полостей распределителя |
<1000 см3/мин |
|
|
Электрическое напряжение постоянного тока, В |
24+2,4 110±11 |
|
|
Полный средний ресурс |
>2*106циклов |
|
|
Средняя наработка до отказа |
>1*106циклов |
|
|
Вес |
6,7 кг |
|
|
Климатическое исполнение |
УХЛ4 |
|
Пневмораспределители трехлинейные 16 ОСТ2 Кп 92-4-76 (аналог У7122А)
Предназначение пневмораспределителей 16 ОСТ2 Кп 92-4-76
Пневмораспределитель 16 ОСТ2 Кп 92-4-76 трехлинейный сдвоенный с односторонним электропневматическим управлением, пневматическим возвратом и ручным дублированием потока сжатого воздуха - предназначен для изменения потока сжатого воздуха в пневмоприводах кузнечно-прессовых и других машин, имеющих одноручные или педальные системы управления. Пневмораспределитель 16 ОСТ2 Кп 92-4-76 используется: на прессах К2019, К2015, КД2122, КД2322.
Пневмораспределитель 16 ОСТ2 Кп 92-4-76 - производство Россия
Устройство и работа пневмораспределителя трехлинейного 16 ОСТ2 Кп 92-4-76
Пневмораспределитель трехлинейный 16 ОСТ2 Кп 92-4-76 выполнен в виде двух соединенных в одно целое клапанных секций, каждая из которых управляется посредством своего пилотного трехлинейного пневмораспределителя с электромагнитным управлением П-РЭ 7312 (ПЭК 31). Основное предназначение пневмораспределителя трехлинейного сдвоенного – это изменение потока сжатого воздуха в пневмоприводах кузнечно-прессовых и иных машин, которые характеризуются одноручные или педальные системы управления.
Для контроля неисправности каждой из трехлинейных секции 16 ОСТ2 Кп 92-4-76 к их полостям пневмоусилителей подключен сигнализатор, состоящий из двух поршней и микропереключателей.
Электрическое управление каждой секцией распределителя осуществляется по самостоятельной цепи, посредством разъема.
Подключение пневмораспределителя трехлинейного к цепям пневмопитания должно осуществляться гибким или жестким трубопроводом с внутренним сечением соответствующим условному проходу распределителя. Пневмораспределитель 3МП, У71 изображен на фото.
Такой пневмораспределитель трехлинейный сдвоенный работает на сжатом воздухе, который очищается не грубее 10 класса загрязненности по ГОСТ 17433—80 и содержит распыленное масло вязкостью от 10 до 35 мм2/с (сСт) при температуре 50° С с концентрацией из расчета 1—2 капли на 1 м3 воздуха, приведенного к нормальным условиям (температуре 20 ° С, давлению 101325 Га). III степень жесткости по ГОСТ 28988—91 – это показатель вибропрочности и виброустойчивости распределителя.
Принцип работы трехлинейного пневмораспределителя 16 ОСТ2 Кп 92-4-76 используемого на кузнечно-пресовых станках :
при подаче электрического сигнала на электромагниты пилотных пневмораспределителей сжатый воздух поступает в полости пневмоусилителей обоих секций, клапанные блоки перемещаются к нижним седлам и перекрывают их, воздух поступает на выход пневмораспределителя трехлинейного, У71.
Если одна из секций не включилась (не выключилась), то на выходе пневмораспределителя трехлинейного 3МП, У71 давление не будет превышать 0,09 МПа, т.к. сжатый воздух будет стравливаться через глушитель другой секции в атмосферу, при этом электрическая цепь сигнализатора разомкнется.
Трехлинейный, двухпозиционный, сдвоенный с пневматической блокировкой и пружинным возвратом. Конструкция распределительного устройства: клапанного типа
Пневмосхема и размеры пневмораспределителя 16 ОСТ2 Кп 92-4-76

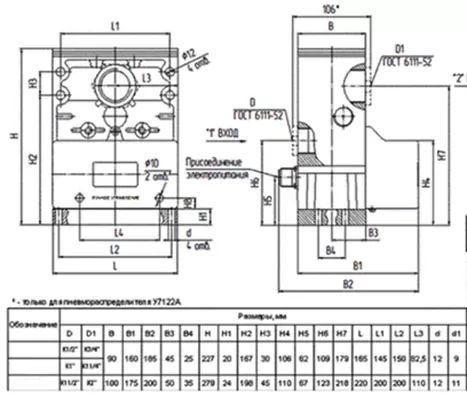

Размеры пневмораспределителя 16 ОСТ2 Кп 92-4-76
Ремкомплект пневмораспределителя трехлинейного
Для пневмораспределителей 16 ОСТ2 Кп 92-4-76 для ремонтных целей можно приобрести ремкомплект и запчасти.
