Гидрораспределители ВЕ10, 1РЕ 10, ПЕ 10 (Ду=10мм) электро

Гидрораспределители ВЕ10, 1РЕ 10, ПЕ 10 (Ду=10мм) электро



Цена:
от 5000 руб.

+7 (343) 361-89-99

+7 (343) 271-33-99

+7 922 181-89-99
 info@99-t.ru

Производимые моделиРасходДиаметр, ДуДавление, МпаВес, кгРазмеры, смЦена, руб.
Гидрораспределитель ВЕ10.14 (1РЕ10.14, ПЕ10.14)100 л/мин.10326,529,5х9,0х12,59000 руб.
Гидрораспределитель ВЕ10.34 (1РЕ10.34, ПЕ10.34)100 л/мин.10326,529,5х9,0х12,59000 руб.
Гидрораспределитель ВЕ10.44 (1РЕ10.44, ПЕ10.44)100 л/мин.10326,529,5х9,0х12,59000 руб.
Гидрораспределитель ВЕ10.64 (1РЕ10.64, ПЕ10.64) 100 л/мин.10326,529,5х9,0х12,59000 руб.
Гидрораспределитель ВЕ10.573 (1РЕ10.573, ПЕ10.573)100 л/мин.10324,729,5х9,0х12,58250 руб.
Гидрораспределитель ВЕ10.574 (1РЕ10.574, ПЕ10.574)100 л/мин.10324,729,5х9,0х12,58250 руб.
Гидрораспределитель ВЕ10.574Е (1РЕ10.574Е, ПЕ10.574Е)100 л/мин.10326,4529,5х9,0х12,58250 руб.
Гидрораспределитель ВЕ10.24 (1РЕ10.24, ПЕ10.24)100 л/мин.10326,529,5х9,0х12,59000 руб.
Гидрораспределитель ВЕ10.54 (1РЕ10.54, ПЕ10.54) 100 л/мин.10326,529,5х9,0х12,513500 руб.
Гидрораспределитель ВЕ10.74 (1РЕ10.74, ПЕ10.74) 100 л/мин.10326,529,5х9,0х12,513500 руб.
Гидрораспределитель ВЕ10.84 (1РЕ10.84, ПЕ10.84) 100 л/мин.10326,529,5х9,0х12,513500 руб.
Гидрораспределитель ВЕ10.94 (1РЕ10.94, ПЕ10.94) 100 л/мин.10326,529,5х9,0х12,513500 руб.
Гидрораспределитель ВЕ10.124 (1РЕ10.124, ПЕ10.124) 100 л/мин.10326,529,5х9,0х12,513500 руб.
Гидрораспределитель ВЕ10.134 (1РЕ10.134, ПЕ10.134)100 л/мин.10326,529,5х9,0х12,513500 руб.
Гидрораспределитель ВЕ10.154 (1РЕ10.154, ПЕ10.154)100 л/мин.10326,529,5х9,0х12,513500 руб.
Гидрораспределитель ВЕ10.443 (1РЕ10.443, ПЕ10.443)100 л/мин.10326,529,5х9,0х12,513500 руб.
Плита ВЕ10-114756.00100 л/мин.-32-10,2х11,5х3,54500 руб.
Плита В10-73-12100 л/мин.-32--5250 руб.
Плита Р102-Т-02100 л/мин.-32-10,2х11,5х3,85250 руб.

Основные технические характеристики гидрораспределителей ВЕ10, 1РЕ 10, ПЕ 1

Параметр Норма
Условный проход, мм 10
Давление на входе, МПа (кгс/см2):
- номинальное 32 (320)
- максимальное 32 (320)
- минимальное 0
Максимально допустимое давление на сливе, МПа (кгс/см2): 15 (150)
Давление управления, МПа (кгс/см2) для гидрораспределителя с
гидравлическим управлением
- максимальное 6 (60)
- минимальное 0,8 (8)
Максимально допустимое давление в дренажной полости, МПа 0,05
Расход рабочей жидкости на линии Р-А(В), л/мин.:
а) номинальный для:
- схемы 64 и 64А 20
- схемы 14, 54, 154, 573 и 573Е с электрогидравлическим и гидравлическим
управлением 20
- остальных схем 32
б) максимальный см. табл.1
Максимальная продолжительность включения при номинальных значениях 10
Внутренняя герметичность (максимальные внутренние утечки по каждой
линии), см3/мин. при давлении:
- 10 МПа 35
- 32 МПа 150
Время срабатывания при номинальных значениях давления и расхода, с, не
более, для:
а) гидрораспределителя с электрическим управлением:
- с магнитами переменного тока (время включения/время отключения) 0,05/0,03
- с магнитами переменного тока с выпрямителем Д, Д1 и Д2 (время
включения/время отключения) 0,094/0,07
- с магнитами постоянного тока (время включения/время отключения) 0,094/0,07
б) гидрораспределителя с гидравлическим управлением: 0,06/0,06
Максимальное число срабатываний гидрораспределителя в 1 ч:
- для переменного тока 7200
- для постоянного тока 15000
Максимальный угол подъема кулачка гидрораспределителя с механическим 30
Усилие, необходимое для управления или настройки гидрораспределителя,
Н (кгс) (пред. откл. ±5%):
- для гидрораспределителя с ручным управлением с пружинным возвратом
золотника 50 (5)
- для гидрораспределителя с механическим управлением
- двухпозиционного 120 (12)
- трехпозиционного 160 (16)
Масса (без рабочей жидкости), кг, не более:
- для ВЕ10, ПЕ10, 1РЕ10, РХ10 6,1
- для ВХ10, 1РХ10 3,7
- для ВМР10, 1РМР10, 3,8
- для ВММ10, 1РММ10 4


Описание и назначение гидрораспределителя ВЕ 10

Гидравлический распределитель ВЕ10  — устройство, предназначенное для управления гидравлическими потоками в гидросистеме с помощью внешнего воздействия (сигнала) идущего от электромагнитов. ВЕ10, 2РЕ10 - используется для электрического управления направлением потока рабочей жидкости исполнительных органов гидроприводов, изменения направления, пуска и останова потока рабочей жидкости в гидравлических системах стационарных и мобильных машин. Гидрораспределитель ВЕ10 с электронным управлением применяется в  – станках, прессах, системах и устройствах с автоматическим и полуавтоматическим циклом работы ( ГАП, манипуляторы, станки с ЧПУ) и другие машины, работающие при температуре  окружающей среды: для исполнения ХЛ1-40 до +50ºС, для исполнения УХЛ4 и О4 от +1 до +55ºС

Золотниковые распределители ВЕ10 получили наибольшее распространение в гидроприводе благодаря простоте их изготовления, компактности и высокой надёжности в работе.
Рабочее давление распределителя. Они применяются при весьма высоких значениях давления (до 32 МПа) и значительно бо́льших расходах, чем крановые распределители.
По способу присоединения к гидросистеме гидрораспределители ВЕ10, 1РЕ10 стандартно выпускаются - стыкового присоединения
Выбор способа присоединения зависит от назначения гидрораспределителя и расхода через него рабочей жидкости
По числу фиксированных положений относятся к трехпозиционным
При изготовлении в качестве конструктивных материалов корпуса применяют  модифицированный чугун
ВЕ10 подразделяется по следующим признакам:
  • по конструкции запорно-регулирующего элемента – золотниковые, крановые, клапанные;
  • по числу внешних гидролиний, в которых поток управляется распределителем, – двух, трех-, четырехлинейные;
  • по числу фиксированных или характерных позиций запорно-регулирующего элемента – двух-, трехпозиционные;
  • по виду управления – распределители с ручным, механическим, электрическим, гидравлическим, пневматическим и комбинированным электрогидравлическим, пневмогидравлическим управлением;
  • по способу открытия рабочего проходного сечения – направляющие и дросселирующие.

Структура условного обозначения ВЕ10

ВЕ



10



х



х



УХЛ4











Климатическое исполнение



Параметры электромагнита: В - переменный ток, напряжение 110В, 220В, частота 50 Гц, 60 Гц (не обозначается - 50 Гц), Г - постоянный ток, напряжение, В: 12, 24, 48, 110, 220



Установка положения золотника: Не указывается - пружинный возврат для всех схем; ОФ - без пружинного возврата с фиксатором для схем 573, 574, 574А; О - без пружинного возврата для схем 573, 574, 574А.



См. Характеристики гидрораспределителей с электромагнитным управлением на Ду=10 мм



10 = условный проход 10 мм



ВЕ = гидрораспределитель с электромагнитным управлением

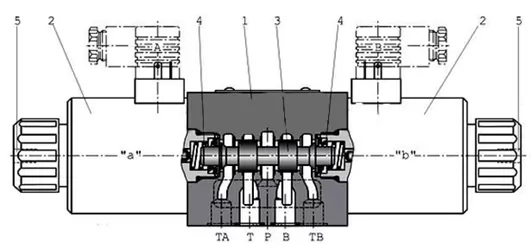

 Принцип действия распределителей ВЕ10 (с двумя электромагнитами)

Переключаемые с двухсторонним электромагнитным управлением зраспределители ВЕ10 с пружинным возвратом управляют пуском, остановкой и направлением движения потока жидкости.

Основными элементами распределителя ВЕ10 являются: корпус (1), один или два электромагнита (2), золотник (3) и одна или две возвратные пружины (4).

При отсутствии управляющего сигнала золотник (3) удерживается пружиной (4) в среднем или в исходном положении (кроме импульсного золотника). Переключение золотника (3) осуществляется от заполненного маслом магнита (2).

Условием надежного срабатывания магнита является заполнение его полостей маслом.

Магнит через толкатель (2) перемещает управляющий золотник (3) из исходного положения в заданную позицию. При этом обеспечивается перетекание жидкости по направлениям Р-А и В-Т или Р-В и А-Т.

При обесточенном магните (2) золотник (3) пружиной (4) перемещается в исходное положение

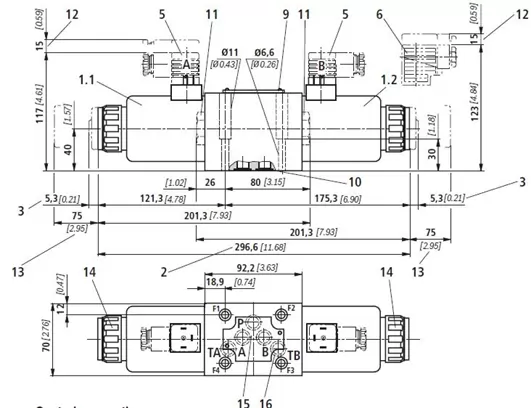

Габаритные и присоединительные размеры в мм [дюймах] гидрораспределителей ВЕ10



1.1 Магнит "a"
1.2 Магнит "b"
2. Размер для магнита со скрытым ручным дублированием
3. Размер для магнита с ручным дублированием
5, 6 - соединительный штекер со светодиодной индикацией (входит в комплект поставки)
9. Заводская табличка
10. Одинаковые уплотнительные кольца для каналов A, B, P, TA, TB.
11. Резьбовая заглушка для распределителей с одним магнитом
12. Пространство, необходимое для снятия соединительного штекера / углового соединительного штекера
13. Необходимое место для снятия катушки с гидрораспределителя
14. Контргайка, момент затяжки MA = 6+2 Нм
15. Положение входов согласно ISO 4401-05-04-0-05 и NFPAT3.5.1 R2-2002 D05
16. Вход TB может использоваться только в сочетании с отдельным отверстием.

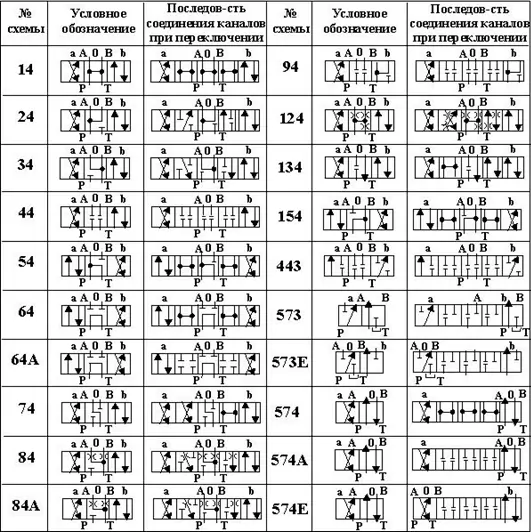

Гидравлические схемы гидрораспределителя ВЕ10
