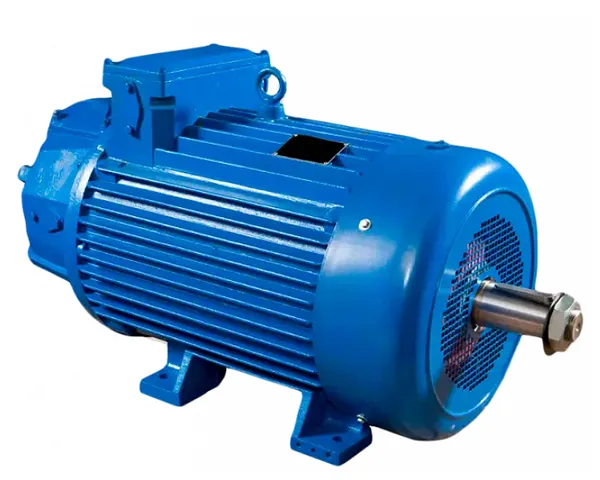

Электродвигатель крановый MTH 411-8
Описание
MТH411-8 - электродвигатель крановый 15 кВт 715 об/мин IM 1003 (на лапах вал конус)
Крановый электродвигатель асинхронный с фазным ротором, являются низковольтной вращающейся электрической машиной краново-металлургического направления. Используются для комплектации различных типов грузоподъемных механизмов (кранов, лебедок и т.д.). Двигатели изготавливаются совместно с Российскими и зарубежными производителями. Рассчитаны для работы от сети переменного тока со стандартным напряжением 220/380В.
Изоляция обмоток статора соответствует классу нагревостойкости H и может выдерживать нагрев до 180ºС. Самым оптимальным режимом эксплуатации электромотора MТH411-8 является режим S3 повторно-кратковременный ПВ = 40%, допускается работа в кратковременном режиме S2 – 30, 60 минут.
Основные характеристики двигателя указаны на металлической табличке (шильдике) прикрепленной сбоку или сверху около клемной коробки. Пример такой таблички с данными приведен ниже.
Крановый электродвигатель асинхронный с фазным ротором, являются низковольтной вращающейся электрической машиной краново-металлургического направления. Используются для комплектации различных типов грузоподъемных механизмов (кранов, лебедок и т.д.). Двигатели изготавливаются совместно с Российскими и зарубежными производителями. Рассчитаны для работы от сети переменного тока со стандартным напряжением 220/380В.
Изоляция обмоток статора соответствует классу нагревостойкости H и может выдерживать нагрев до 180ºС. Самым оптимальным режимом эксплуатации электромотора MТH411-8 является режим S3 повторно-кратковременный ПВ = 40%, допускается работа в кратковременном режиме S2 – 30, 60 минут.
Основные характеристики двигателя указаны на металлической табличке (шильдике) прикрепленной сбоку или сверху около клемной коробки. Пример такой таблички с данными приведен ниже.
Расшифровка маркировки электродвигателя
MТH 4 11 8 У1 IM 1003 (на лапах вал конус)
- MТH - асинхронный крановый электродвигатель, с фазным ротором;
- 4 - габарит наружного диаметра листов статора;
- 11 - условное обозначение длины сердечника статора;
- 8 - число полюсов отвечает за кол-во оборотов ротора до 750 об/мин;
- У1 - умеренный климат, категория 1 уличное размещение, под открытым небом;
- IM 1003 (на лапах вал конус) - обозначение монтажного крепления;
КРАНОВЫЙ ДВИГАТЕЛЬ АСИНХРОННЫЙ
ТИП MТH411-8 У1
3 Ф~
Заводской № XXXXX
220/380 В
39 Iн, А
715 об/мин
50 Гц
кл.изол H
S3 - 40%
15 кВт
IP 55
ГОСТ
КПД 83,9%
Соs ф 0,75
2021г
АО «Воронежский электромеханический завод»
Крановый Двигатель MТH411-8 изготавливается в климатических исполнениях: умеренном – У1, У2, У3; тропическом – Т2 по ГОСТ 15150, а также для холодного климата УХЛ. Степень защиты двигателей по ГОСТ 17494.
- MТH - асинхронный крановый электродвигатель, с фазным ротором;
- 4 - габарит наружного диаметра листов статора;
- 11 - условное обозначение длины сердечника статора;
- 8 - число полюсов отвечает за кол-во оборотов ротора до 750 об/мин;
- У1 - умеренный климат, категория 1 уличное размещение, под открытым небом;
- IM 1003 (на лапах вал конус) - обозначение монтажного крепления;
КРАНОВЫЙ ДВИГАТЕЛЬ АСИНХРОННЫЙ
Крановый Двигатель MТH411-8 изготавливается в климатических исполнениях: умеренном – У1, У2, У3; тропическом – Т2 по ГОСТ 15150, а также для холодного климата УХЛ. Степень защиты двигателей по ГОСТ 17494.
Монтажное исполнение кранового двигателя MТH411-8 IM 1003 (на лапах вал конус)
Горизонтальное крепление двигателя IM1003 на лапах, рабочий конец вала - конический, это стандартная позиция, всегда есть в наличии на складе. Конструктивные исполнения по способу монтажа согласно ГОСТ 2479-79. Размеры и форма рабочих концов валов регламентируются для конического исполнения по ГОСТ 12080
ХАРАКТЕРИСТИКИ
| Основные параметры | |
|---|---|
| Мощность, кВт | 15 |
| Тип электродвигателей | асинхронные трехфазные крановые |
| Частота вращения вала (фактическая) | 715 |
| Напряжение, В | 220/380 |
| Ток, Iн, А | 39 |
| КПД, % | 83.90000000000001 |
| Коэффициент мощности, Соs ф | 0.75 |
| Кратность максимального момента Mmax/Мн | 3.2 |
| Тип ротора | Фазный |
| Частота вращения вала | 750 об/мин |
| Ток статора, Iн, А | 36.5 |
| Момент инерции, Кг*м2 | 0.52 |
| Напряжение ротора, В | 258 |
| Исполнение и возможные модификации | |
| Климатическое исполнение | У1, УХЛ |

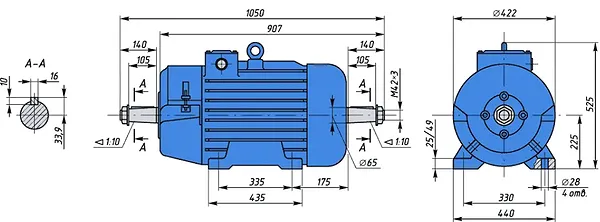

| Габаритные размеры | |
| Размер щеток, мм | 32x12.5x50 |
| Диаметр вала, мм | 65 |
| Диаметр фланца, мм | 400 |
| Размеры (ВхДхГ), мм | 560x1050x420 |
| Подшипники | |
| Приводной (со стороны вала) | 6315-RZ/C3 |
| Задний (сторона защитного кожуха вентилятора) | 6315/Z1/C3 |
 |
 |
