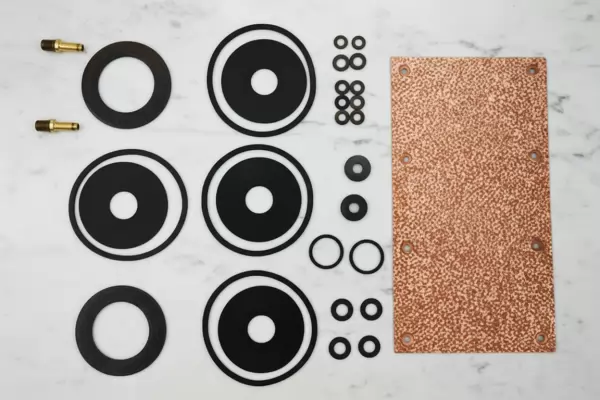

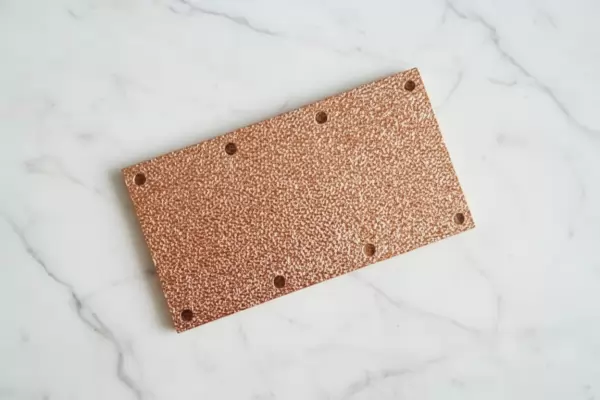

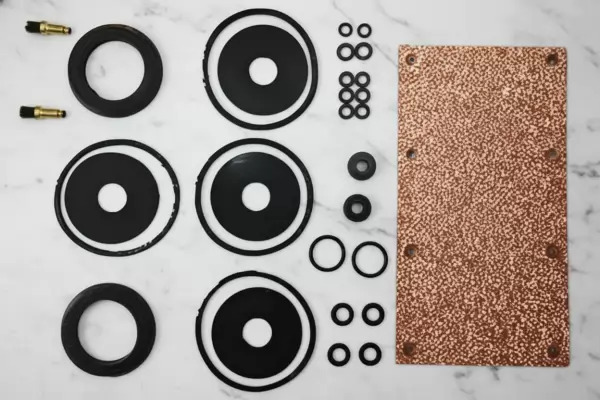

У нас всегода Вы можете купить из наличия клапаны, золотники, ремкомплекты, пластины глушители для ремонта пневмораспределителей У7122А, У7124А, У7126А
Пневмораспределитель ПРЭ 3/2,5 7312, 7412, 7415; ПЭК 3/2,5 31, П-ЭПР 3.6 трех линейный с электромагнитным управлением - Пилот управления для У7122А, У7124А, У7126А
Предназначение пневмораспределителя П-РЭ
Трех линейный пневмораспределитель П-РЭ 7312 с электромагнитным управлением - предназначен для управления потоком сжатого воздуха в пневмоприводах различного назначения. В частности используется для управления потоком сжатого воздуха в пневмораспределителях У7122А, У7124А, У7126А, как клапан (пилот) управления

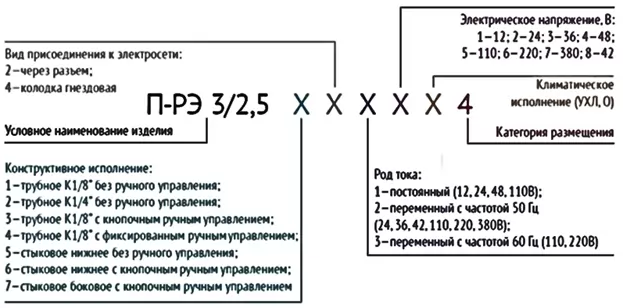

Код модели электромагнитный пневмораспределитель ПРЭ П-РЭ 3/2,5 7412
П-РЭ 3/2,5 74** Ду2,5, боковое стыковое присоединение, кнопка ручного управления, сальник
П-РЭ 3/2,5 72** Ду2,5 боковое стыковое присоединение, кнопка ручного управления. разъём
П-РЭ 3/2,5 73** Ду2,5 боковое стыковое присоединение, кнопка ручного управления, без сальника
Технические характеристики электромагнитного пневмораспределителя ПРЭ 7312, ПЭК 31
|
Пневмораспределитель П-РЭ 3/2,5 и ПЭК 3-2,5 |
Ду |
Пропускная способность |
Присоединение |
Вид управления |
|
|
П-РЭ 3/2.5-7312 |
ПЭК 3-2.5-31 |
2,5 мм |
0,16 м3/ч |
стыковое боковое |
|

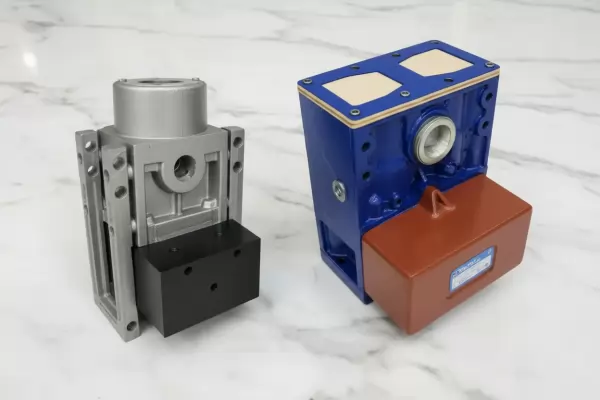

Обращаем ваше что раньше выпускались ПРЭ 3/2,5 7312 с не много другим стыковыми параметрами, просим сравнить согласно фото расположение отверстий, перед заказом
    |

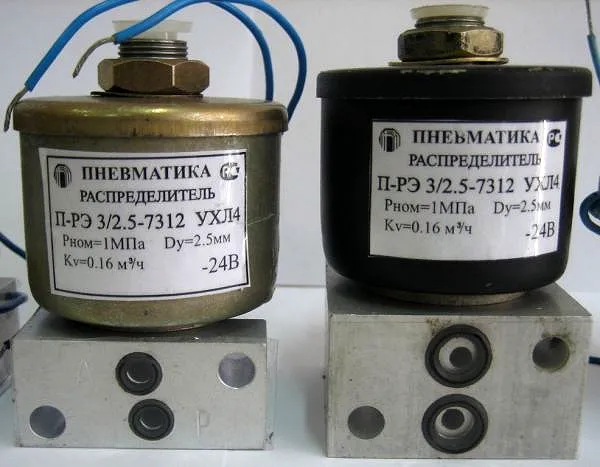

| на фото слева ПРЭ 3/2.5 7312 "нового образца", справа ПРЭ 3/2.5 7312 "старого образца" |
Технические характеристики электромагнитного пневмораспределителя П-РЭ 73
|
Характеристика пневмораспределителей |
ПРЭ 3/2.5 7312; ПЭК3/2.5 31 (пилот для У7122А, У7124А) |
П-ЭПР З.6 (пилот для В64, 3МП, КЭП 16.1) |
|
|
Условный проход клапана |
2,5 мм |
1,6 мм |
|
|
Основное предназначение |
Используется для управление клапаном У7122А, У7124А, У7126А) |
Используется для управление клапаном 3МП, В64, $1 ) |
|
|
Давление |
Nominal |
1,0 МПа |
|
|
Min |
0,1 МПа |
||
|
Пропускная способность, Кv, |
>0,16 м3/ч |
|
|
|
>0,12 м3/ч (ПР-Э3/2,5.73ХХХ) |
|
||
|
Время срабатывания |
включение / выключение на пост. токе |
<0,025 / 0,012с |
<0,01 / 0,006с |
|
включение и выключение на перем. токе |
<0,012с |
||
|
Общая утечка воздуха из полостей распределителя, см3/мин |
<5 |
|
|
|
Максимальное число срабатываний, 1/с |
500 |
|
|
|
Номинальное напряжение питания, В: / потребляемая мощность |
пост. тока (DC) |
12,24,48,110 /<12 Вт |
12,24,48,110 /<7 Вт |
|
перем. тока 50Гц (AC) |
24,36,110,220,380 /<22 ВА |
24,36,110,220,380 /<9 ВА |
|
|
перем. тока 60Гц (AC) |
110,220 /<28 ВА |
110,220 /<12 ВА |
|
|
Максимальное число срабатываний в минуту |
|
|
|
|
Превышение температуры нагрева обмотки катушки пневмораспределителя над температурой окружающей среды |
<85oС |
||
|
Масса пневмораспределителя |
<0,5 кг |
<0.32 кг |
|
Устройство и работа
Пневмораспределители ПРЭ 3/2,5 7312- трехлинейные, двухпозиционные, нормально закрытые с односторонним электромагнитным управлением. Конструктивная схема всех типоразмеров пневмораспределителей одинакова.
В катушке размещена гильза с завальцованным внутри упором. Внутри гильзы перемещается якорь с уплотнительным узлом, расположенным соосно
седлу. При обесточенном электромагните якорь прижат пружиной к седлу, перекрывая канал, через который подводится давление сжатого воздуха, а выходной канал (к потребителю) соединен с атмосферой через пазы на наружной поверхности якоря (на рисунке не показаны).
При подаче электрического напряжения на электромагнит якорь, преодолевая усилие пружины, перемещается до упора, закрывает выход в атмосферу и открывает канал, соединенный с отверстием подвода сжатого воздуха. Сжатый воздух поступает в канал потребителя.
В некоторых исполнениях пневмораспределителей П-РЭ3/2,5 предусмотрено ручное дублирование электрического сигнала. Ручное дублирование предназначено для управления пневмораспределителем в наладочном режиме (при отключенном электропитании) и осуществляется поднятием якоря в верхнее положение. Включение кнопочного управления осуществляется нажатием до отказа кнопки находящейся на корпусе пневмораспределителя.
Степень защиты оболочки электромагнита IP 54 по ГОСТ 14254.
Указания по применению ПРЭ 3/2,5 7312
Пневмораспределители ПРЭ 3/2,5 7312 работают на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433 и содержащем распыленное масло вязкостью от 10 до 35 мм2/ с (сСт) при температуре 50 градусов С с концентрацией из расчета 1-2 капли на 1 м3 воздуха, приведенного к нормальным условиям по ГОСТ 19862.
Климатические исполнения УХЛ и О, категории размещения 4, по ГОСТ 15150. Исполнение О - только для стран с тропическим климатом.
Пространственное положение распределителей при монтаже — любое.
Пневмораспределители П-РЭ3/2,5 стыкового исполнения для присоединения к пневмосистеме устанавливают на комплектуемом устройстве с выполненными в нем каналами для прохода воздуха и крепят двумя винтами с помощью двух отверстий диам. 3,4, диам. 4,5 или диам. 6,6. Для крепления пневмораспределителей стыкового нижнего и резьбового исполнений катушку 6 необходимо снять.
Уплотнение рабочих каналов обеспечивается резиновыми кольцами, находящимися в цековках корпуса и имеющимися в комплекте поставки.
Пневмосхема и размеры пневмораспределителя П-РЭ 7312
| Пневмосхема пневмораспределителя ПРЭ 7312 (клапан для $1 , $1 ) |

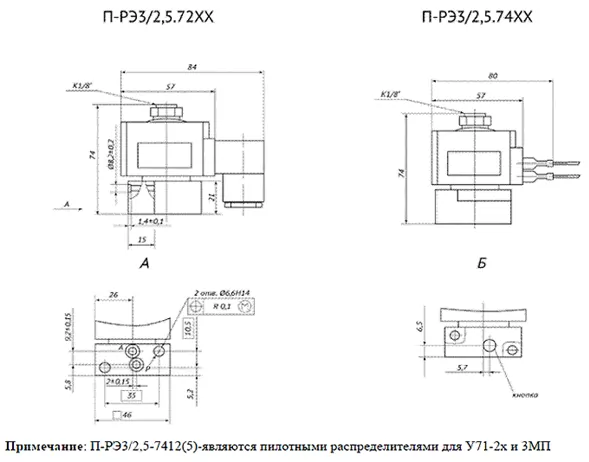

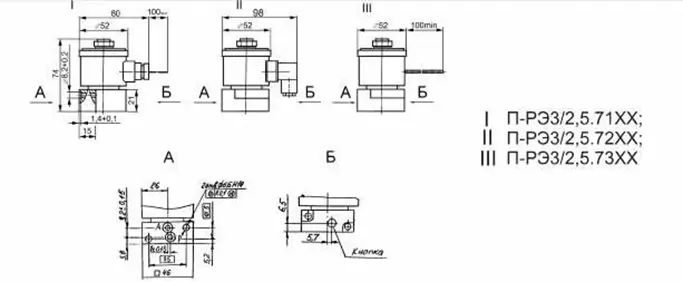

Размеры пневмораспределителя (мм) |
|
П-РЭ 3/2,5 7312 |
|
|
Список исполнений и возможных поисковых запросов пневмораспределителя П-РЭ-3/2,5-7...:
Пневмораспределитель ПРЭ3/2,5-7111, П-РЭ 3/2,5-7211, П-РЭ 3/2,5-7311, П-РЭ 3/2,5-7411, П-РЭ3/2,5.7112, П-РЭ 3/2,5-7212, П-РЭ 3/2,5-7312, П-РЭ 3/2,5-7412, П-РЭ3/2,5-7113, П-РЭ 3/2,5-7213, ПРЭ 3/2,5.7313, П-РЭ 3/2,5-7413, П-РЭ3/2,5-7114, П РЭ 3/2,5-7214, ПРЭ 3/2,5-7314, ПРЭ 3/2,5-7414, ПРЭ3/2,5-7124, П-РЭ 3/2,5-7224, П РЭ 3/2,5-7324, П-РЭ 3/2,5-7424, П-РЭ3/2,5-7125, ПРЭ 3/2,5.7225, П-РЭ 3/2,5-7325, П-РЭ 3/2,5-7425, П-РЭ3/2,5.7126, П-РЭ 3/2,5-7226, П-РЭ 3/2,5-7326, П-РЭ 3/2,5-7426.
