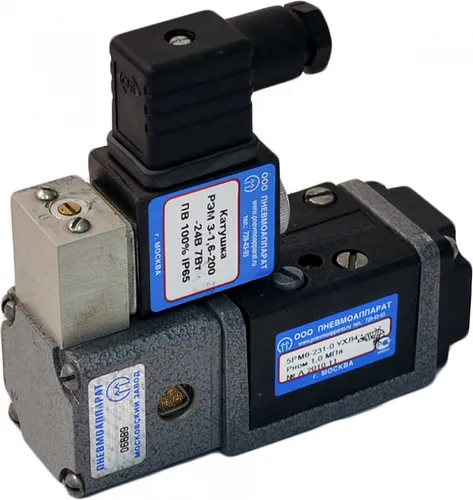

5РМ-6-231-4 - Пневмораспределитель 5/2 с односторонним ЭПУ УХЛ4 (Ду=6мм,с плитой для трубн. мон.вниз)
|
Другие модели оборудования этой серии | Цена, руб. |
Пневмораспределители 5РМ | руб. |
5РМ-6-231-4 - Пневмораспределитель 5/2 с односторонним ЭПУ УХЛ4 (Ду=6мм,с плитой для трубн. мон.вниз)
Описание
Пневмораспределители пятилинейные 5РМ-6 с условным проходом Ду=6 мм двухпозиционные и трехпозиционные с пневматическим и электропневматическим с односторонним или двухсторонним управлением, пружинным и пневматическим возвратом в исходное положение предназначены для изменения управлением потоков сжатого воздуха в пневматических системах промышленного оборудования.
Общая информация о пневмораспределителях 5РМ-6:
- стыковая поверхность распределителей типа 5РМ-6 соответствует размеру 1 стандарта ИСО 5599/1;
- конструкция распределительного устройства: цилиндрический золотник;
- рабочая среда сжатый воздух с номинальным давлением от 0,1 МПа до 1,0 МПа, очищенный не грубее 10 класса загрязненности по ГОСТ 17433, содержащий распыленное масло вязкостью 10…35 мм²/с (сантистокс) при температуре 50 °С;
- климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150;
- виброустойчивость и вибропрочность должны соответствовать II степени жесткости по ГОСТ 28988;
- распределители могут быть установлены в любом пространственном положении.

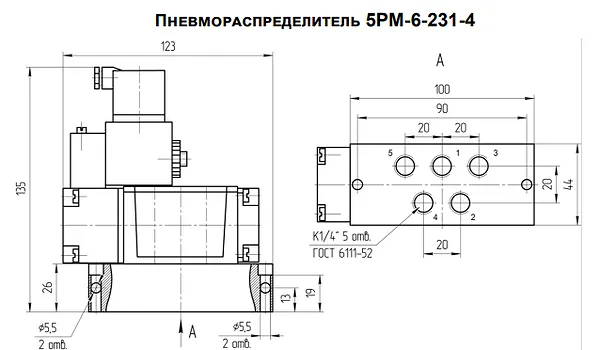

- 5РМ-6-…-4 - плита с отверстиями для присоединения труб вниз;
- присоединение: К1/4".
- концевые плиты для батарейного монтажа:
- присоединение: К3/8".
Основные характеристики пневмораспределителей типа 5РМ-6
Исполнение | Усл. проход, мм | Ном. давление, МПа | Мин. рабочее давление, МПа | Мин. давление управления, МПае | Пропускная способн., м³/ч | Макс. число срабатыв. в мин. | Время срабатыв. не более вкл/выкл, с | Ном. напряж. питания, В | Ном. потребл. мощность пост./перем. тока, Вт | Масса, кг |
Пневмораспределитель 5РМ-6-211-0 Пневмораспределитель 5РМ-6-211-1 |
6 | 1,0 | 0,2 | 0,2+0,4*Рраб | 0,9 | 300 | - | 24, 110, 220 | 7/9 | 0,36 |
Пневмораспределитель 5РМ-6-212-0 Пневмораспределитель 5РМ-6-212-1 |
0,1 | 0,2 | 0,9 | - | 0,29 | |||||
Пневмораспределитель 5РМ-6-213-0 Пневмораспределитель 5РМ-6-213-1 |
0,1 | 0,14 | 0,9 | - | 0,36 | |||||
Пневмораспределитель 5РМ-6-214-0 Пневмораспределитель 5РМ-6-214-1 |
0,1 | 0,2 | 0,9 | - | 0,36 | |||||
Пневмораспределитель 5РМ-6-231-0 Пневмораспределитель 5РМ-6-231-1 |
0,2 | - | 0,9 | 0,063/0,100 | 0,67 | |||||
Пневмораспределитель 5РМ-6-232-0 Пневмораспределитель 5РМ-6-232-1 |
0,2 | - | 0,9 | 0,063/0,063 | 0,69 | |||||
Пневмораспределитель 5РМ-6-233-0 Пневмораспределитель 5РМ-6-233-1 |
0,35 | - | 0,9 | 0,063/0,100 | 0,59 | |||||
Пневмораспределитель 5РМ-6-311-0 Пневмораспределитель 5РМ-6-311-1 |
0,2 | 0,2 | 0,9 | - | 0,29 | |||||
Пневмораспределитель 5РМ-6-312-0 Пневмораспределитель 5РМ-6-312-1 |
0,1 | 0,2 | 0,9 | - | 0,36 | |||||
Пневмораспределитель 5РМ-6-331-0 Пневмораспределитель 5РМ-6-331-1 |
0,2 | - | 0,8 | 0,063/0,063 | 1,16 | |||||
Пневмораспределитель 5РМ-6-332-0 Пневмораспределитель 5РМ-6-332-1 |
0,2 | - | 0,8 | 0,063/0,063 | 1,16 | |||||
Пневмораспределитель C5РМ-6-212-0 Пневмораспределитель C5РМ-6-212-1 |
0,1 | 0,1 | 0,9 | - | 0,44 |
