Устройство очистки сжатого воздуха П-ППВМ 10-14

17263



Цена:
договорная

+7 (343) 361-89-99

+7 (343) 271-33-99

+7 922 181-89-99
 info@99-t.ru

Характеристики продукта
Диаметр, Ду10
Давление, Мпа1
Вес, кг3,5
Другие модели оборудования этой серии Цена, руб.
Устройства субмикронной очистки и осушки сжатого воздуха типа П-ППВМ руб.

Предназначение устройства очистки воздуха П-ППВМ 10.14

Устройство очистки воздуха П-ППВМ 10.14 предназначено для подготовки сжатого воздуха для газостатических подшипников шлифовальных станков и пневмоприводах различного назначения с повышенными требованиями к качеству воздуха.

Структура условного обозначения устройства очистки воздуха П-ППВМ 10.14

П-ППВМ



хх

-

х



х



УХЛ4









Климатическое исполнение, категория размещения



Вид присоединительной резьбы и способ удаления конденсата:
4 - коническая К3/8" для Dу=10 и К1/2" для Dу=16; полуавтоматическое удаления конденсата.



Класс загрязненности воздуха:
1 — класс загрязненности 1;
2 — класс загрязненности 0.



Условный проход, мм



Устройство очистки воздуха


Технические характеристики устройства очистки воздуха П-ППВМ 10.14

Параметр

Нормы для типоразмеров

П-ППВМ 10-14

Условный проход, мм

10;16

Давление, МПа (кгс/см2):

- номинальное

- минимальное


1,0(10)
0,1(1,0)

Диапазон настройки давления на выходе, МПа (кгс/см2)

0,05—0,9 (0,5—9,0)

Номинальный расход воздуха при давлении на выходе 0,63 МПа, м3/мин, не менее

1,25

Абсолютная тонкость фильтрации, мкм

5

Степень очистки, %, не менее

-

Снижение температуры точки росы, оС, не менее

-10

Масса, кг, не более

3,5

Габаритные размеры, мм, не более:
- длина L
- ширина B
- высота H


350
125
300

Примечание. Расход воздуха для промежуточного отбора при расходе на выходе 1,25 м3/мин — не более 1 м3/мин.

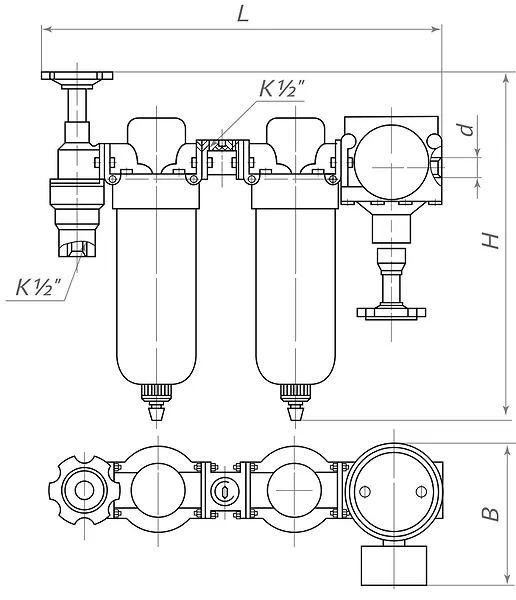

Габаритные и присоединительные размеры

Устройство П-ППВМ 10.14 обеспечивает:

·         предварительную очистку сжатого воздуха от твердых частиц, капельной влаги и масла;

·         осушку сжатого воздуха;

·         удаление отделенного конденсата;

·         регулирование и автоматическое поддержание на заданном уровне величины давления;

·         визуальный контроль регулируемого давления;

·         отключение пневмопривода от подводящей магистрали;

·         предотвращение обратных потоков сжатого воздуха.

Указания по применению П-ППВМ 10.14

Сжатый воздух, подводимый к устройству очистки сжатого воздуха, должен быть очищен не грубее 12 класса загрязненности по ГОСТ 17433-80.
Монтажное положение фильтра-влагоотделителя, осушителя и фильтра тонкой очистки — вертикальное. Для закрепления устройства очистки используют отверстия диам. 6,6.
Сливные отверстия фильтра-впагоотделителя, осушителя и фильтра тонкой очистки следует подсоединить к дренажной системе для отвода конденсата, а при отсутствии дренажной системы — предусмотреть специальные емкости.
