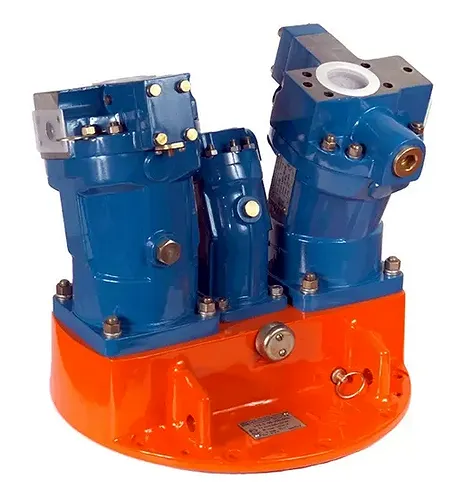

Универсальный насосный агрегат УНА-8000
УНА-8000 состоит из:
- 2-х аксиально-поршневых регулируемых гидронасосов 313.3.160.554.403 с рабочим объёмом 160 см3/об, из-за чего агрегат и называют «двухпоточным». Конструкция насоса 313.3.160.554.403 включает такие основные элементы, как качающий узел (блок цилиндров, блок поршня с шатунами, вал, узел подшипника, распределитель) и блок регулятора. Регулятор без ограничений изменяет рабочий объём насоса. Шлицевой выходной вал имеет диаметр 45 мм, вращение - правое. Номинальный крутящий момент – 796 Н*м. Масса такого гидронасоса – порядка 80 кг. Номинальная частота вращения вала – 960 об/мин. Для справки, такие регулируемые насосы в отдельности, даже не будучи объединены в УНА, применяются в конструкциях экскаваторов, асфальтоукладчиков, автокранов, валочно-пакетирующих машин.
- 1-го нерегулируемого гидронасоса 310.12.03 (объём 12 см3/об, вращение шлицевого вала правое, диам. вала 20 мм). Этот насос весит всего 4 кг, максимальную частоту вращения вала имеет 6000 об/мин, крутящий момент – 41-74 Н*м в зависимости от давления.
- 1-го аксиально-поршневого гидромотора 310.12.01.1 рабочим объемом 12 см3/об.
Общий рабочий объём УНА-8000 вычисляется как сумма объёмов 3-х насосов: 160 + 160 + 12 (см3).
Технические характеристики УНА-8000
- объёмные гидронасосы - объёмный гидромотор |
313.3.160.554.403 (2 ед.) + 310.12.03 (1 ед.) 310.12.01.1 (1 ед.) |
Вес агрегата без гидравлической жидкости, кг, примерно |
170-175, в зависимости от производителя |
Подача, л/мин |
364 |
Номинальная частота вращения вала, об/мин |
1700 |
Другие названия и обозначения агрегата |
333.1.160.030.990 |
Максимальное рабочее давление, МПа |
35 |
Применяемость на отечественных экскаваторах – модели: |
ЭО-5126, ЭО-5122, ЭО-5124, ЭО-5124А, ЭО-5123, ЭО-5225 (Воронеж, Нижний Тагил) – вместо старых сдвоенных насосов 211.224, 311.224 и раздаточных редукторов |
