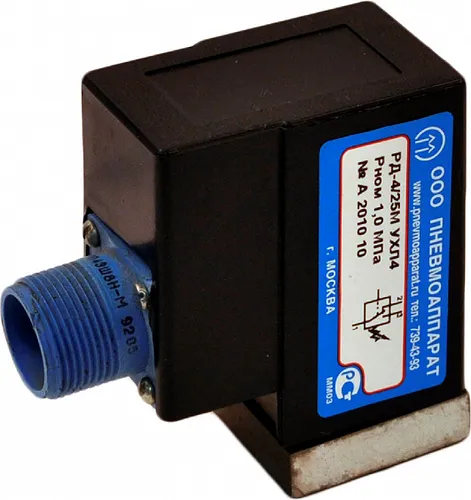

РД-4/25М-Реле давления РД-4/25М

РД-4/25М-Реле давления РД-4/25М



Цена:
договорная

+7 (343) 361-89-99

+7 (343) 271-33-99

+7 922 181-89-99
 info@99-t.ru

Характеристики продукта
Давление, Мпа0,63
Другие модели оборудования этой серии Цена, руб.
Реле давления РД 4/25М; РД 4/25М-10 руб.

 РД-4/25М-Реле давления РД-4/25М



Описание

Реле давления РД-4/25, РД-4/25М с присоединением К 1/4", а так же их исполнение РД-4/25(М)-10 для стыкового монтажа, предназначены для контроля давления рабочей среды и подаче электрического сигнала при его превышении в пневматических, гидравлических системах различного назначения (в том числе вулканизационном) и смазочном оборудовании с номинальным давлением 2,5 МПа.

Рабочие (контролируемые) среды реле РД 4/25:
- сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433;
- минеральное масло с кинематической вязкостью от 4 до 400 мм /с (сСт) с номинальной тонкостью фильтрации не грубее 13 класса чистоты по ГОСТ 17216 с температурой масла от плюс 10° до плюс 55°С;
- пароводяная смесь с температурой до плюс 60°С.

Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
Степень защиты, обеспечиваемая конструкцией реле давления от воздействия окружающей среды - IP20 по ГОСТ 14254.
Виброустойчивость и вибропрочность - 1-я степень жесткости по ГОСТ 28988.
Монтажное положение - любое, крепление на обработанной плоскости четырьмя винтами М4.

Основные технические характеристики реле давления РД-4/25(М)



Параметр Значение
РД 4/25М РД-4/25М-10
Номинальное давление, МПа 2,5
Присоединение К1/4" стыковое
Минимальное давление отключения, МПа, не более 0,01
Максимальное давление включения, МПА, не менее 0,12
Диапазон контролируемых давлений, МПа: зона нечувствительности, не более 0,03
Номинальное напряжение переменного тока частотой 50 и 60 Гц, В до 660
Номинальное напряжение постоянного тока, В до 440
Номинальный рабочий ток, А 2,5
Масса, кг 0,28

Описание устройства и работы реле давления РД-4/25(М)

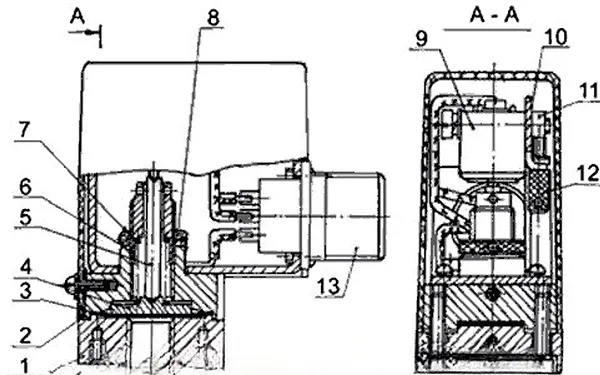

  Реле давления состоит из следующих деталей: фланцев нижнего 1 и верхнего 2, мембранного узла (мембраны 3 и жесткого центра 4), толкателя 5, регулировочной втулки 6, пружины 7, гайки 8, микровыключателя 9, установленного на кронштейне 10, винта 11 и гайки 12, регулирующих положение микровыключателя, вилки электрического разъема 13.
Контролируемая среда подводится в подмембранную полость через отверстие в нижнем фланце 1.
Принцип действия
реле давления РД-4/25 основан на сравнении силы давления контролируемой среды на мембранный узел и силы упругих деформаций цилиндрической пружины 7. Усилие, возникающее при повышении давления контролируемой среды, воспринимается мембраной 3, жестким центром 4 и, через толкатель 5, передается на шток микровыключателя 9, переключая его контакты.
Настройка на давление, при котором реле срабатывает, осуществляется с помощью регулировочной втулки 6 и пружины 7.
Положение регулировочной втулки фиксируется гайкой 8. При понижении давления контролируемой среды пружина 7 возвращает мембранный узел в исходное положение, освобождая шток микровыключателя 9, происходит обратное переключение его контактов.
При настройке регулировочной втулки 6 механическое воздействие на толкатель 5 не допускается.

Контролируемое давление подводится в подмембранную полость через отверстие К 1/4" в нижнем фланце реле.
Величина давления, на которое настраивается реле
, контролируется манометром. По окончании настройки необходимо зафиксировать втулку контргайкой 7, после чего еще раз убедиться в правильности настройки.
Реле давления может быть установлено в любом пространственном положении и крепится на обработанной плоскости четырьмя винтами М4. Подключение к пневмолинии производится либо с помощью резьбового отверстия К 1/4", либо через дополнительную плиту (место стыка при этом уплотняется уплотнительным кольцом, устанавливаемым в расточку Ø22 нижнего фланца). Присоединение реле давления к электрической схеме осуществляется электрическим разъемом.
Размеры Реле давления РД-4/25М, РД-4/25М-10, РД4/25(М)-10 Размеры РД-4/25   Электросхема соединений реле РД 4/25(М)-10 Электросхема Реле давления РД-4/25М, РД-4/25М-01, РД-4/25(М)-01
Пневмосхема
